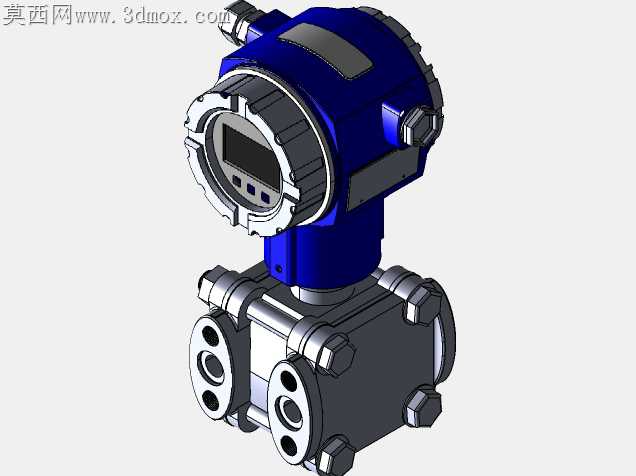

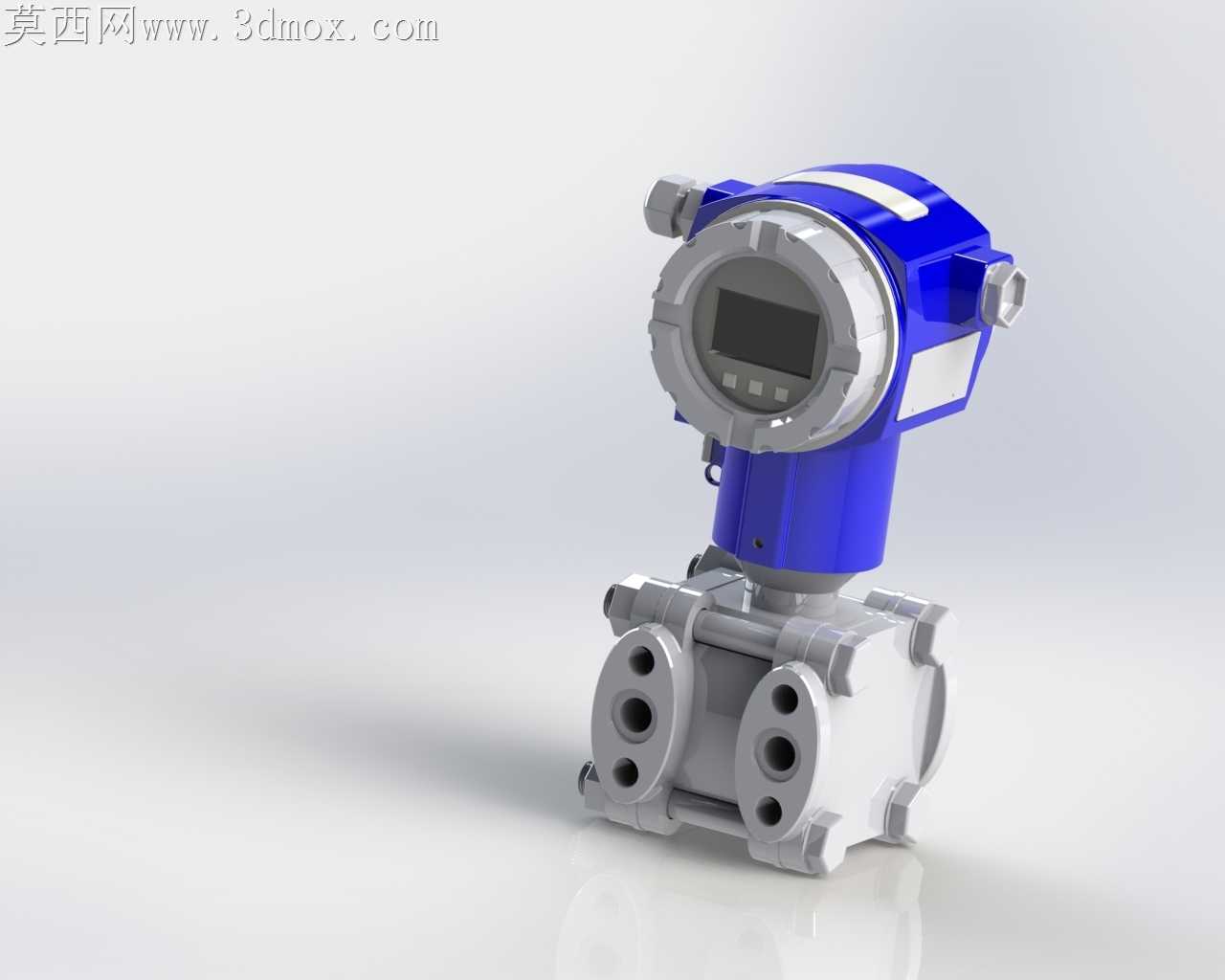

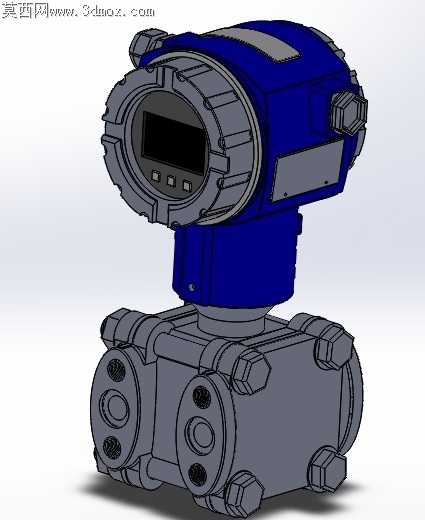

工业智能数显差压变送器结构设计

刚拿到实物测绘需求的时候，最先注意到的是车间里旧款变送器接液法兰边缘残留的切削毛刺，那些没处理干净的飞边在高压工况下很容易成为密封失效的起始点，做结构的时候特意把法兰安装面的倒角公差往负偏差收了0.02mm，避免后期装配时密封垫片被锐边割破。之前跨软件转档的时候吃过亏，数显表头的曲面外壳在不同格式互转时容易出现面破碎，这次特意把表头和下部测量本体的衔接圆角做了分段曲率处理，转成通用格式时不会出现破面，也方便后续做渲染或者结构仿真。做下部测量腔的时候，特意把两侧的引压孔做了等径对称设计，之前做实训项目的时候见过有人把引压孔做的长短不一，实际标定时零点漂移怎么都调不回来，这次把孔道的内壁粗糙度要求标到了Ra1.6，减少介质残留对测量精度的影响。表头的显示窗口做了内嵌式的台阶结构，不是简单的平面贴合，之前见过现场使用的变送器因为窗口是平贴的，高压冲洗的时候水容易顺着缝隙渗进电路板，这个台阶结构配合O型圈就能实现IP67的防护等级，不用额外增加密封压盖的零件数量。接线腔的走线孔做了内螺纹的退刀槽优化，之前量产的时候有批次因为退刀槽深度不够，电缆葛兰头拧不到位，现场接线的时候要反复修配，这次把退刀槽的深度和宽度都按标准管螺纹的要求留足，不用后期二次加工。数显模块的安装卡座做了快拆卡扣设计，不用螺丝固定，现场校准的时候不用带螺丝刀，直接抠开就能把显示模块抽出来调整参数，卡扣的卡合量做了1.2mm，既不会因为现场振动松脱，也不会拆的时候太费劲。考虑到不同工况的安装需求，下部的测量本体和上部表头的连接做了可旋转结构，安装的时候不管管道是水平还是垂直布置，都能把显示面转到操作人员方便观察的角度，旋转部位的阻尼圈特意选了耐老化的氟橡胶材质，用个五六年也不会因为老化出现表头下垂的问题。之前做同类型产品的时候，有人把排气螺钉的位置做的太靠内侧，现场排气的时候扳手伸不进去，这次把排气螺钉的位置往本体外侧挪了8mm，留足了扳手的操作空间，不用拆周围的管线就能完成排气操作。整个模型的装配间隙都按量产的要求留好了，没有出现干涉的地方，所有配合面的公差都标注清楚，不管是拿去做手板验证还是开模量产，都不用再反复调整结构。
