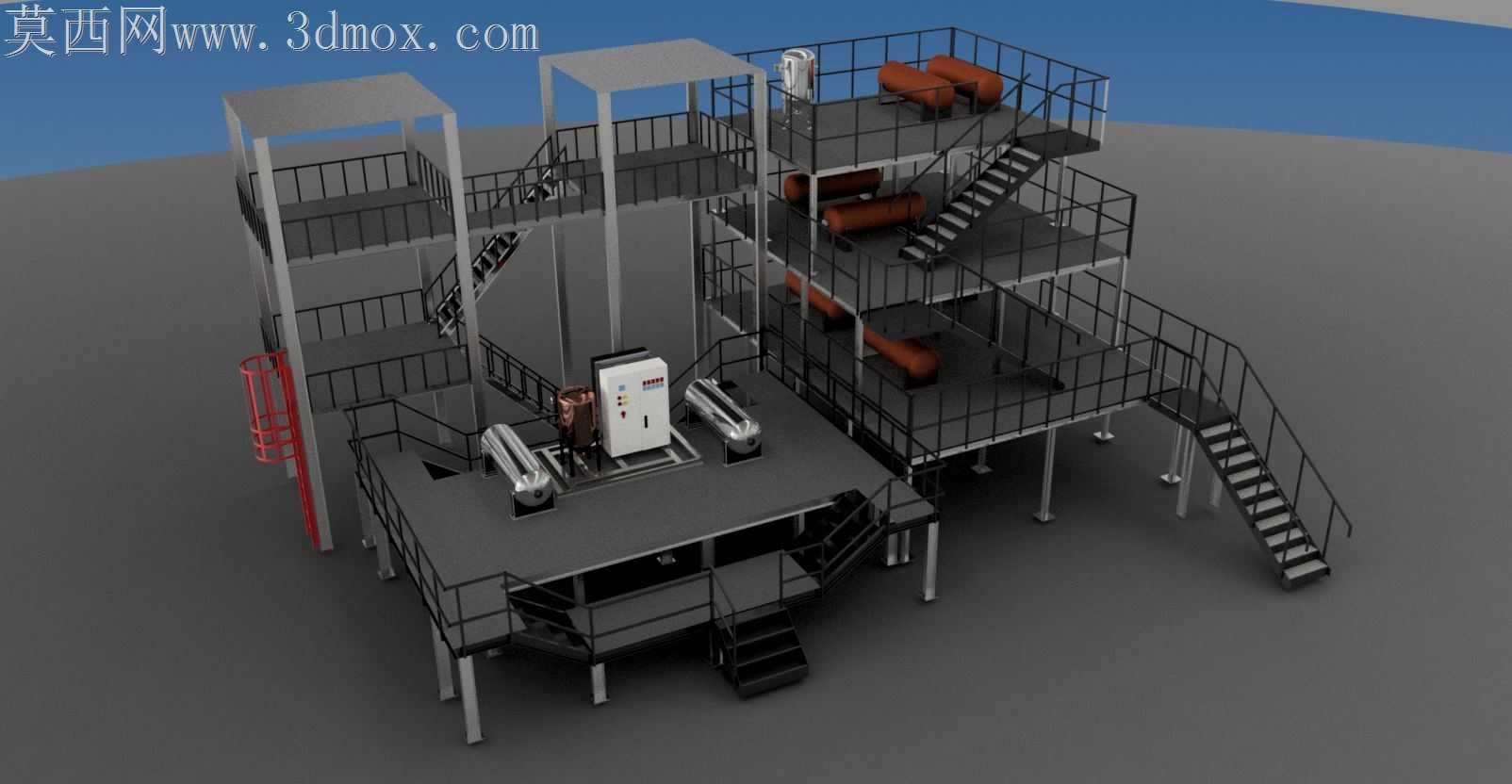

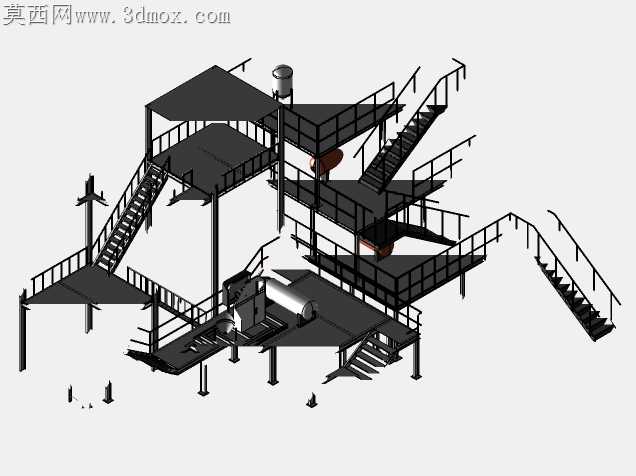

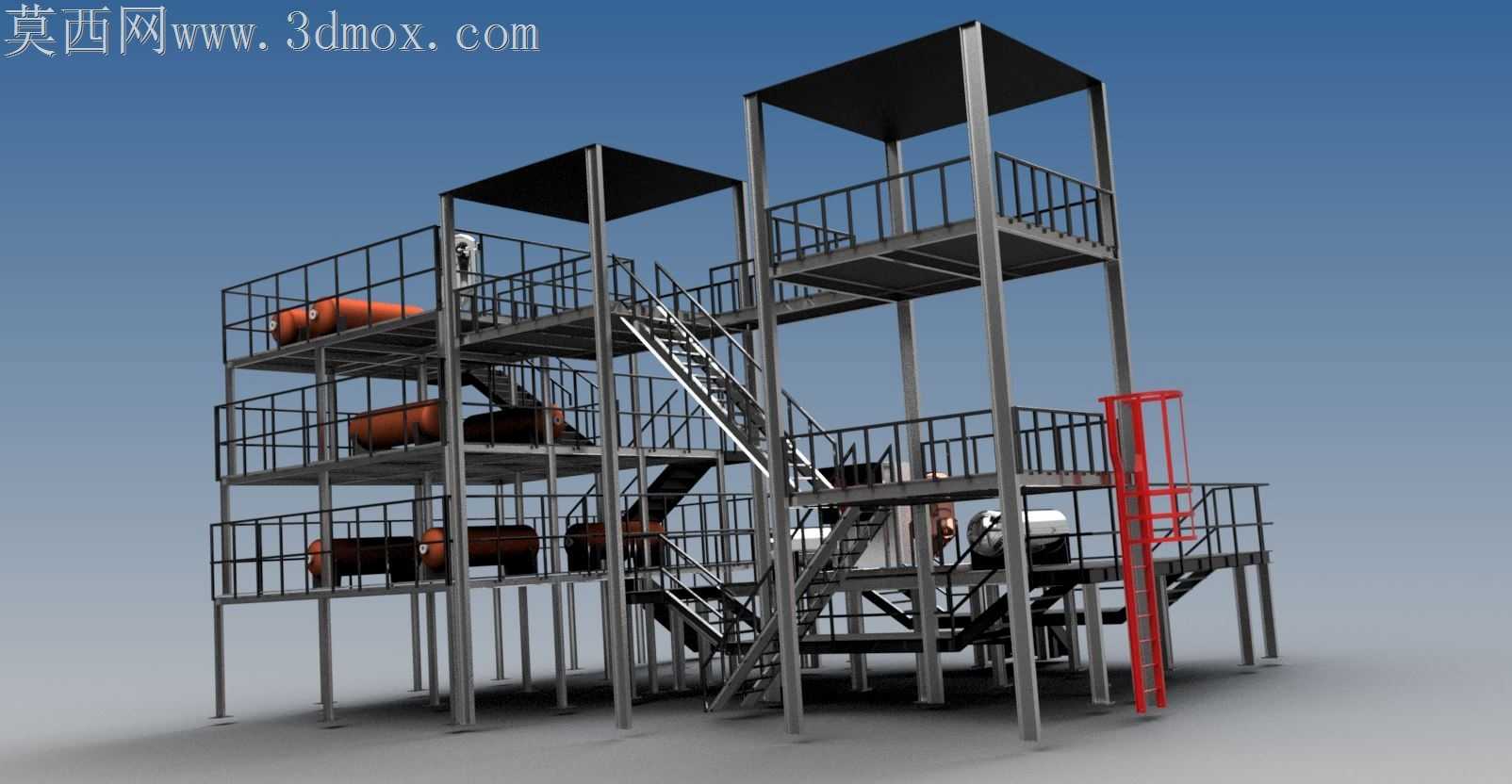

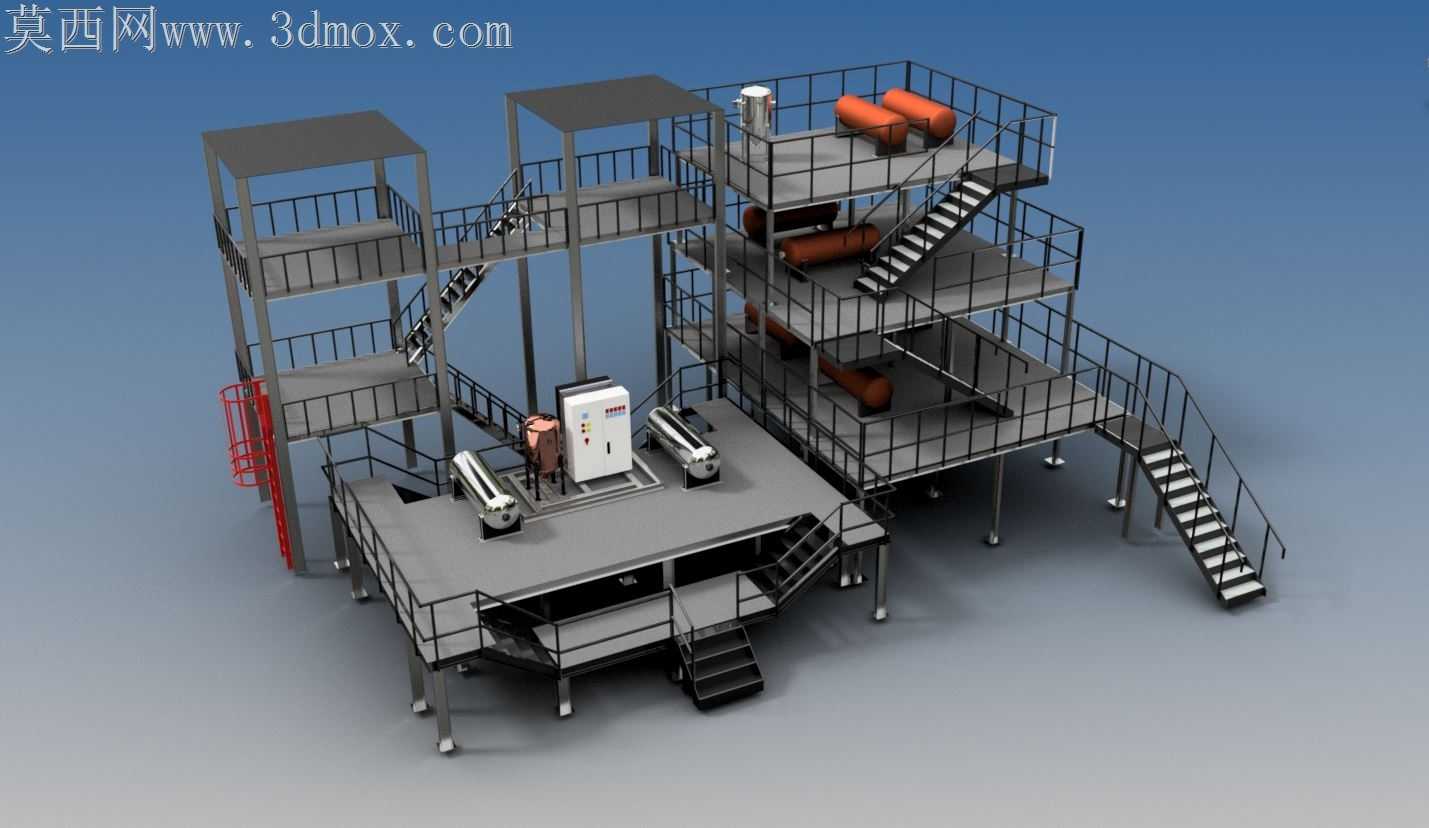

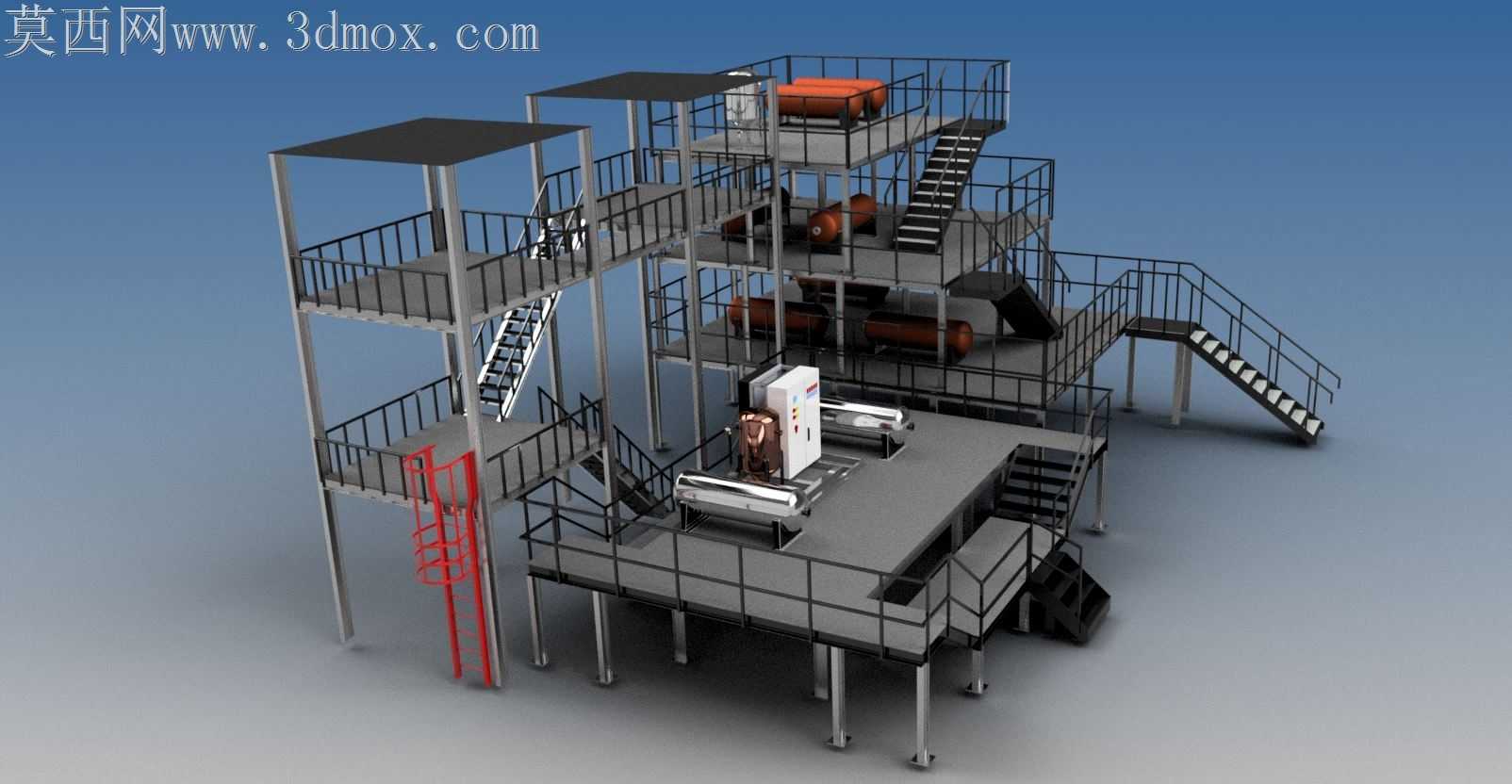

多层工业操作平台带楼梯围栏结构设计

当初做这套平台结构的时候，最先卡壳的是楼梯踏步和平台护栏的安装公差，最早打样的小样里，斜梯和二层平台衔接的地方留了2mm的缝隙，现场安装的时候工人踩上去会有轻微晃动感，后来反复调整了斜梯端部的连接耳板角度，把配合公差压到0.5mm以内，才解决了晃动的问题。做跨层结构的时候最容易忽略的是不同层高的护栏高度一致性，一开始我把三层平台的护栏按统一高度做，后来对照现场工况才反应过来，顶层平台因为临空高度更高，护栏需要比下层多做100mm的加高段，还要在护栏中部加设一道横杆，避免巡检人员倚靠的时候发生倾覆风险。平台上放置的卧式罐体当初做排布的时候，一开始把罐体支架直接焊在平台铺板上，后来核算载荷的时候发现铺板局部承重不够，特意调整了支架位置，让支架直接落在下层的承重梁上，还在支架底部加了减震垫，避免设备运行的时候震动传导到整个平台结构产生共振。转格式的时候碰到过曲面破面的问题，楼梯的防滑条是带微小圆弧凸起的结构，转通用格式的时候部分圆弧面出现了碎面，后来重新把防滑条的曲面做了缝合，把细碎的面片合并成整面，才解决了转档后的显示缺陷。平台底部的支脚一开始做的是平底板，后来考虑到现场地面可能存在不平整的情况，给每个支脚加了可调高度的调节螺栓，调节范围留了30mm，方便现场安装的时候找平，不用额外垫钢板。消防梯的位置改了三次，最初放在平台后侧，后来考虑到逃生路线的顺畅性，移到了平台侧方靠近主通道的位置，还在消防梯底部加了可收放的护笼，平时不用的时候可以锁起来，避免非工作人员攀爬。平台表面的铺板一开始想用整板，后来考虑到设备检修的时候需要走线，特意在铺板上预留了穿线孔，还在孔边加了橡胶护圈，避免线缆被钢板边缘割破绝缘层。做护栏的时候一开始把竖杆间距设成了120mm，后来对照安全规范调整到110mm以内，防止人员意外坠落。每层平台的楼梯入口处都加了安全门，门是向内开的，避免开门的时候挡住楼梯通行空间，门栓做了自动回弹的结构，人员通过后会自动锁闭，不会留下安全缺口。
