vl5310x激光测距传感器精细结构设计

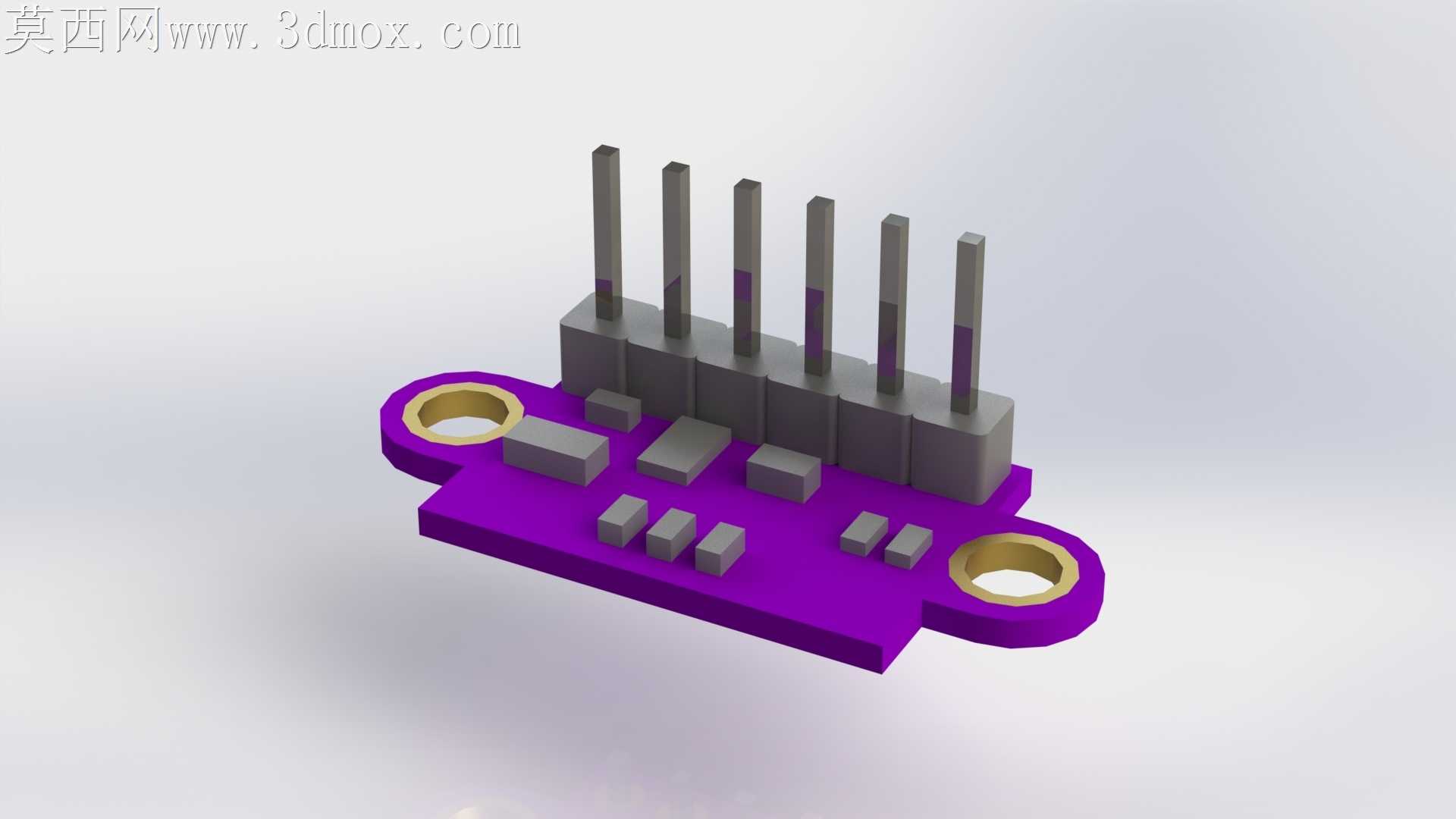

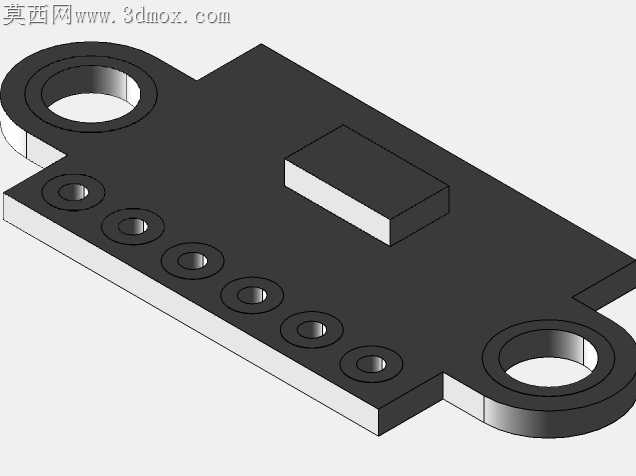

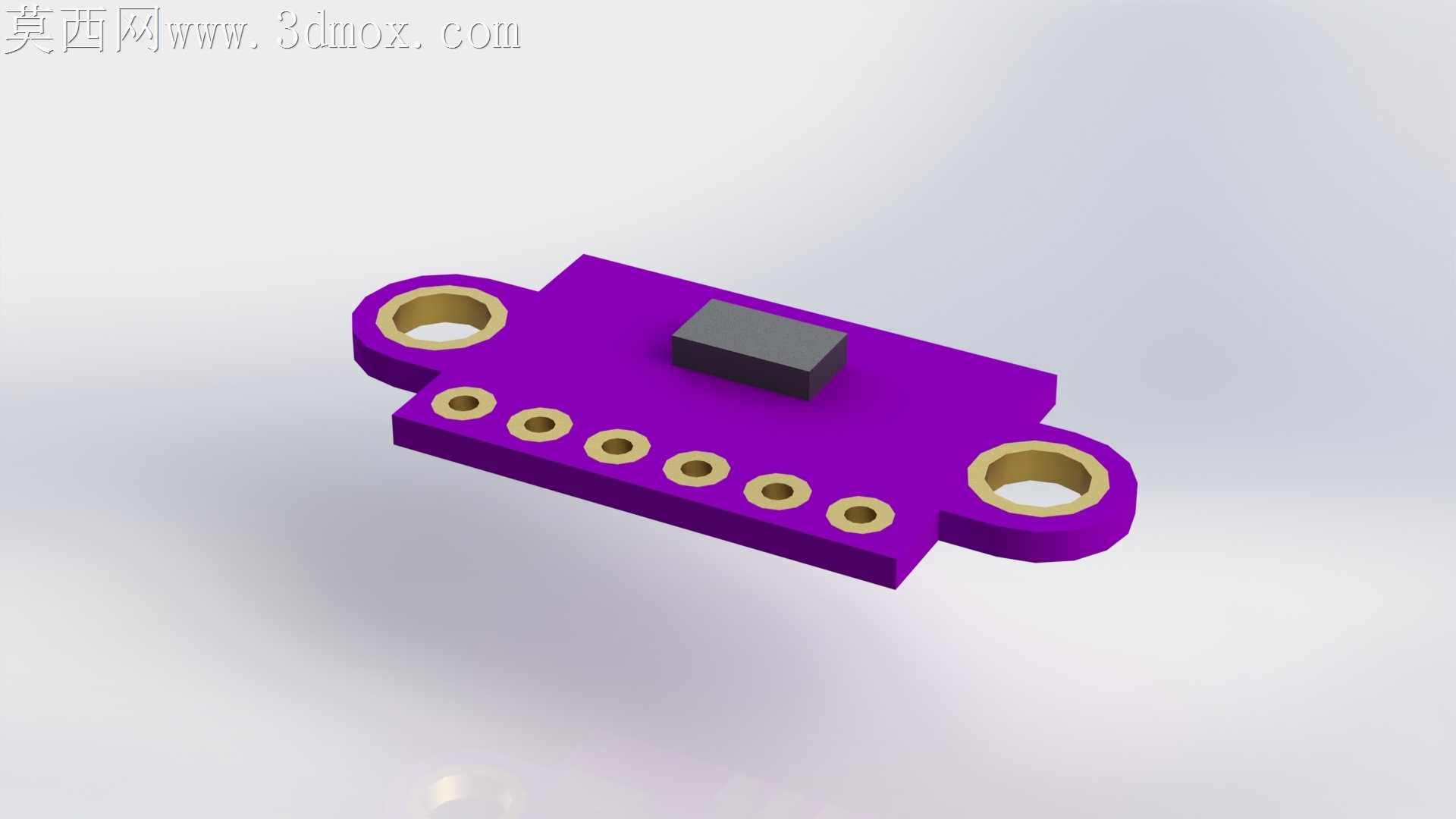

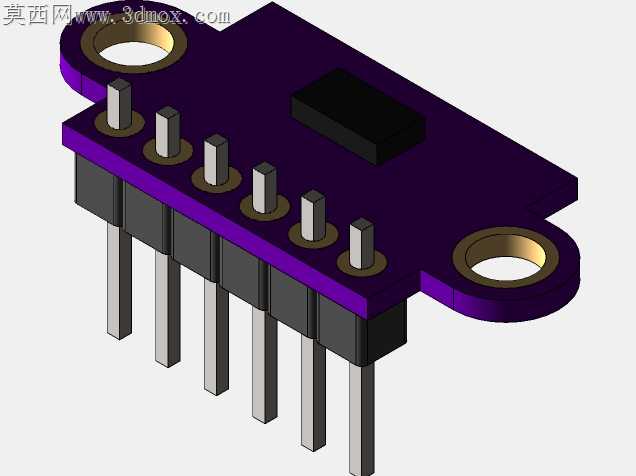

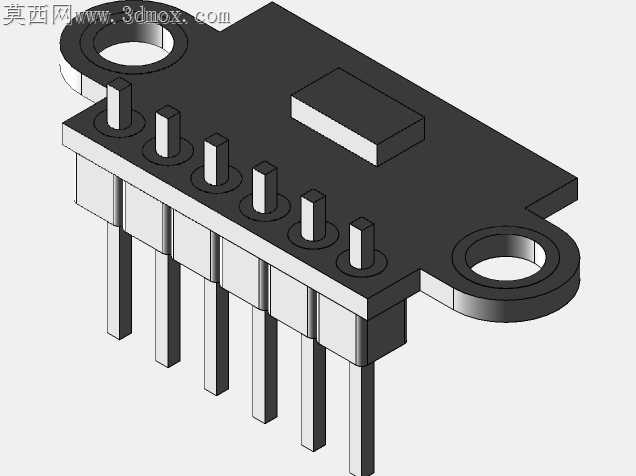

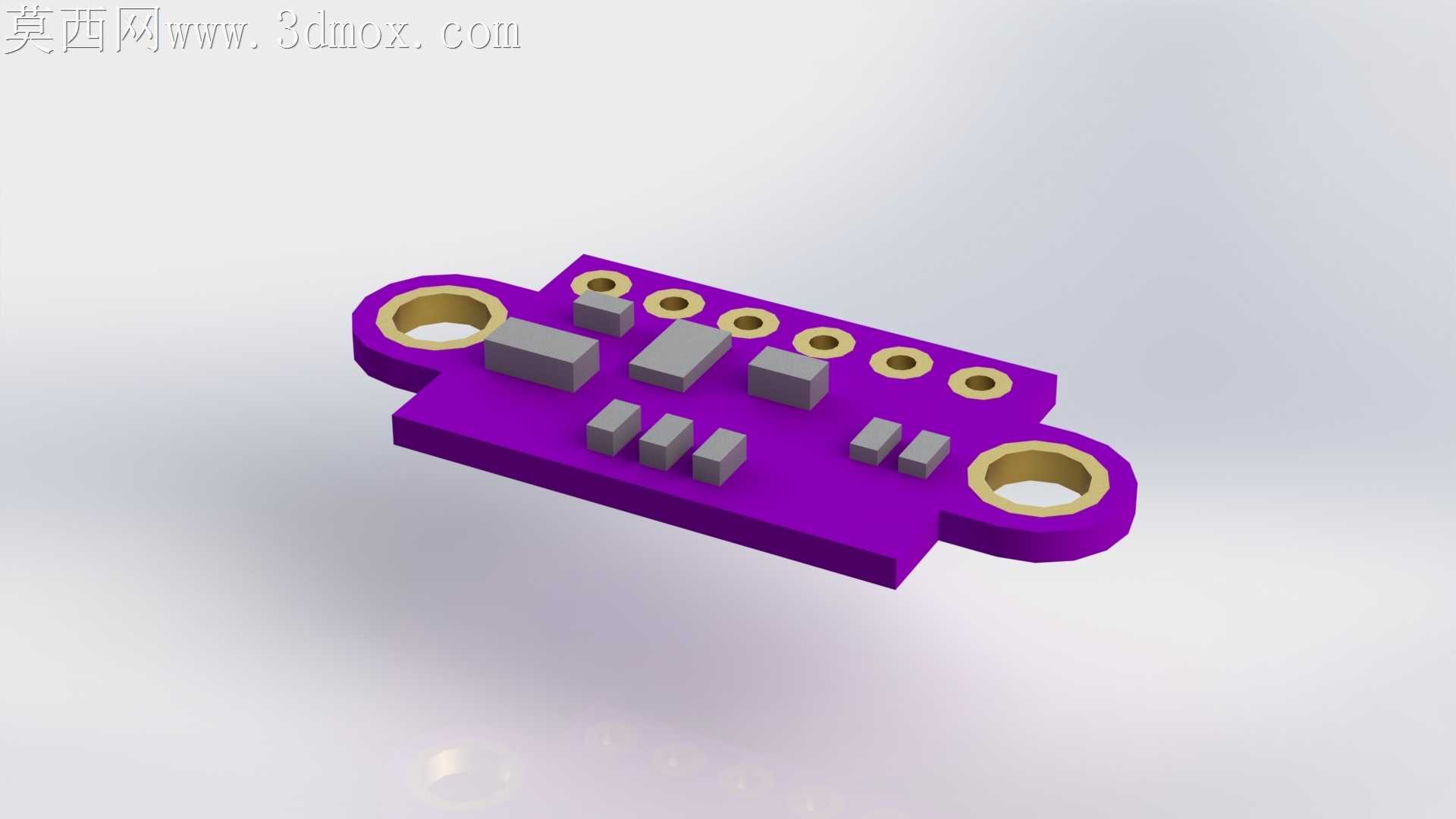

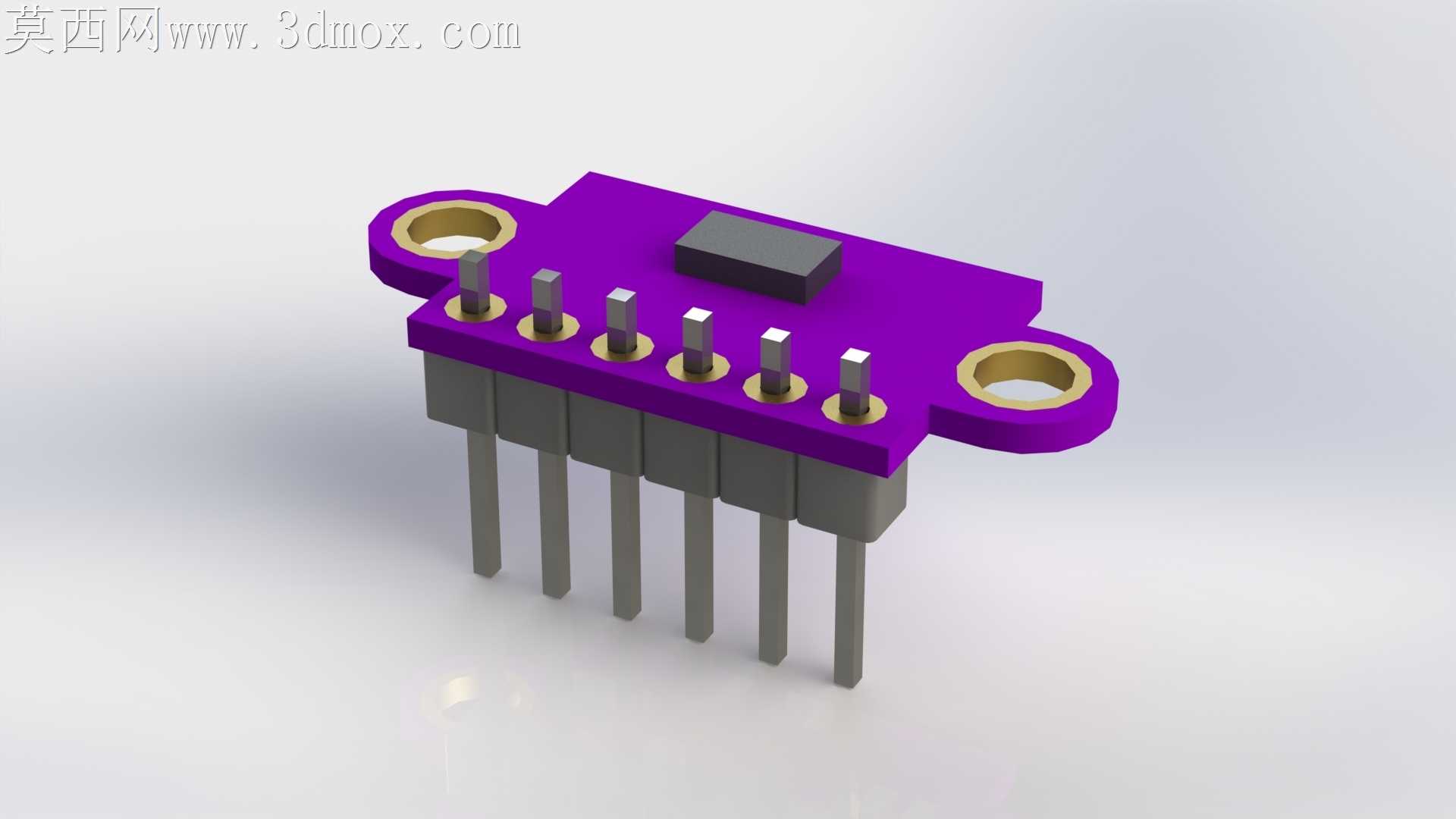

刚拿到实物样件拆封时就注意到，引脚冲压边缘残留的细微毛刺如果在建模时忽略，后续做PCB封装适配时很容易出现插装卡滞，我特意把每根直插引脚的倒角做了0.02mm的微处理，避免装配时刮伤焊盘孔壁。两侧的安装固定孔我反复核对了实物的铜套嵌装深度，没有直接做简单的通孔，而是还原了金属衬套与紫色塑封基座的压合层级，之前做同类电子元件模型时吃过亏，直接画通孔导入结构装配时，固定螺丝的锁紧行程算不准，容易把塑封基座压裂。做顶部感应芯片的塑封凸台时，特意调整了拔模斜度，对照实物的注塑脱模痕迹把斜度设为1.5度，之前有次做接插件模型拔模角设大了，和合作的结构工程师对接开模时被指出会导致外壳合模线错位，这次特意对着实物光影反复校准凸台的边缘圆角。引脚的排布间距我卡着行业通用的2.54mm标准间距做的，但每根引脚根部和塑封基座衔接的位置，做了微小的溢胶凸缘还原，不是生硬的垂直插接，毕竟量产注塑时引脚和模具的配合间隙不可能完全为零，这点细节之前在做实训项目时被指导老师点过，太理想化的模型对接实际生产时根本没法用。跨软件转档的时候踩过坑，之前把STEP格式导进其他渲染软件时，紫色塑封面的曲面容易出现破面，这次我特意把基座的曲面做了分段缝合，安装耳的圆弧过渡处没有用多段折线拼接，而是做了G2连续的曲面，转IGES格式时不会出现面丢失的问题。引脚的金属质感我没有直接用通用的金属材质，而是还原了镀锡引脚的轻微哑光质感，毕竟这类直插元件的引脚不是亮面抛光的，做渲染时如果材质调得太亮，和实际焊接后的观感差太多。之前帮做机器人避障模块的朋友改模型时，发现很多传感器模型忽略了引脚的长度公差，我这次把引脚伸出长度做了±0.1mm的公差标注参考，方便做PCB布局时预留焊锡的爬升空间。塑封基座的紫色我特意对照实物的阻焊紫调了色值，不是饱和度很高的亮紫色，还原了工业级元件塑壳的哑光磨砂质感，不会像玩具模型那样失真。做安装孔的金属衬套时，还原了衬套略微高出塑封平面的细节，这样锁附螺丝时压力会先作用在金属衬套上，不会直接压裂塑料基座，这个结构细节是之前拆报废传感器时发现的，很多同类模型都没做出来，实际量产时这个衬套的高度差直接决定了元件的安装可靠性。
