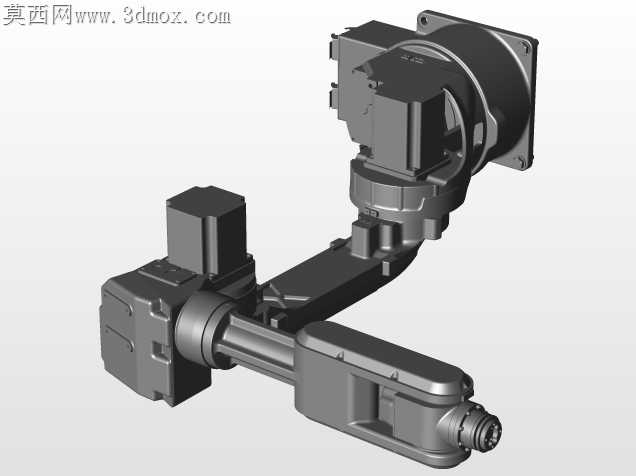

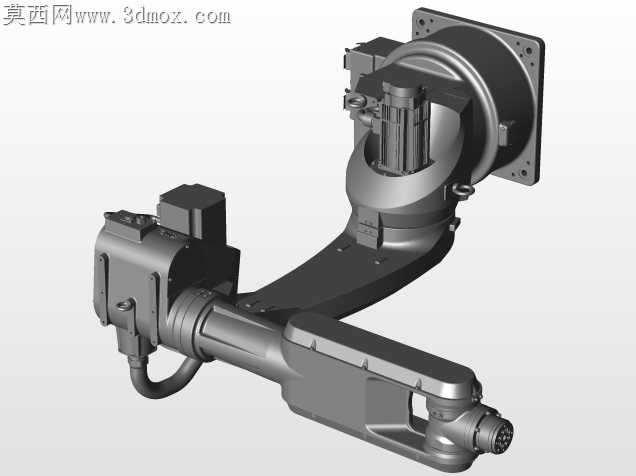

六轴关节式工业机械臂结构设计

刚拿到参考结构的时候最先注意到的是底座安装面的切削毛刺残留，最初做转档的时候STEP格式导入后底座安装孔的同轴度偏差了0.02mm，反复核对了三次安装基准面才把公差修正到装配允许的范围内，毕竟这个面是整台设备和安装工位连接的核心，要是偏差超差，后续臂体展开的重复定位精度根本没法保证。大臂和腰部连接的关节处，最初留的走线间隙太窄，实际装配的时候伺服电机的动力线和编码器线弯折半径不够，反复调整了三次关节内部的走线槽弧度，才避免线缆在关节反复回转的时候出现磨损破皮的问题，毕竟工业现场设备都是24小时连续运转，线缆磨损带来的停机故障排查起来太费时间。小臂末端的法兰连接位，最初设计的时候把密封槽做浅了0.3mm，要是按最初的结构加工，装配后密封圈的压缩量不够，车间里的切削液、粉尘很容易钻进关节轴承里，用不了半年就会出现回转卡顿，后来特意把密封槽的深度调整到适配O型圈的标准压缩比，还在法兰端面加了一圈防尘挡边，哪怕是在焊接、打磨这类粉尘大的工位用，也能有效阻挡杂质侵入。做跨格式转档的时候还遇到过曲面碎面的问题，IGES导出后小臂的流线型外罩面出现了十多个碎面，要是直接拿去做加工中心的编程，走刀的时候会出现刀路跳刀，特意花了半天时间把碎面重新缝合，检查了所有曲面的G1连续性，确保后续不管是做外壳注塑还是金属件铣削，都不会出现表面棱线错位的问题。关节处的谐波减速器安装位，最初的定位台阶高度留的余量太大，装配的时候减速器压装到位后会出现端面贴合不严，反复调整了台阶的高度公差，把过盈量控制在合理区间，既保证减速器安装后不会出现回转窜动，又不会因为压装力太大导致减速器壳体变形影响传动精度。每个关节的伺服电机安装座，特意做了加强筋结构，之前做同类结构的时候没加筋，臂体全速运动的时候电机座会出现轻微的共振，长时间运转后固定螺丝容易松动，这次在安装座的受力方向加了两道斜向加强筋，既不会增加太多整体重量，又能有效提升结构刚性，哪怕臂体带着额定负载全速回转，也不会出现明显的振动。末端法兰的安装孔位做了通用化设计，不管是夹爪、吸盘还是焊枪这类常用的末端执行器，都能直接适配不用额外做转接板，省去了现场改制的麻烦。
