带式砂光机可调角度支撑托架结构

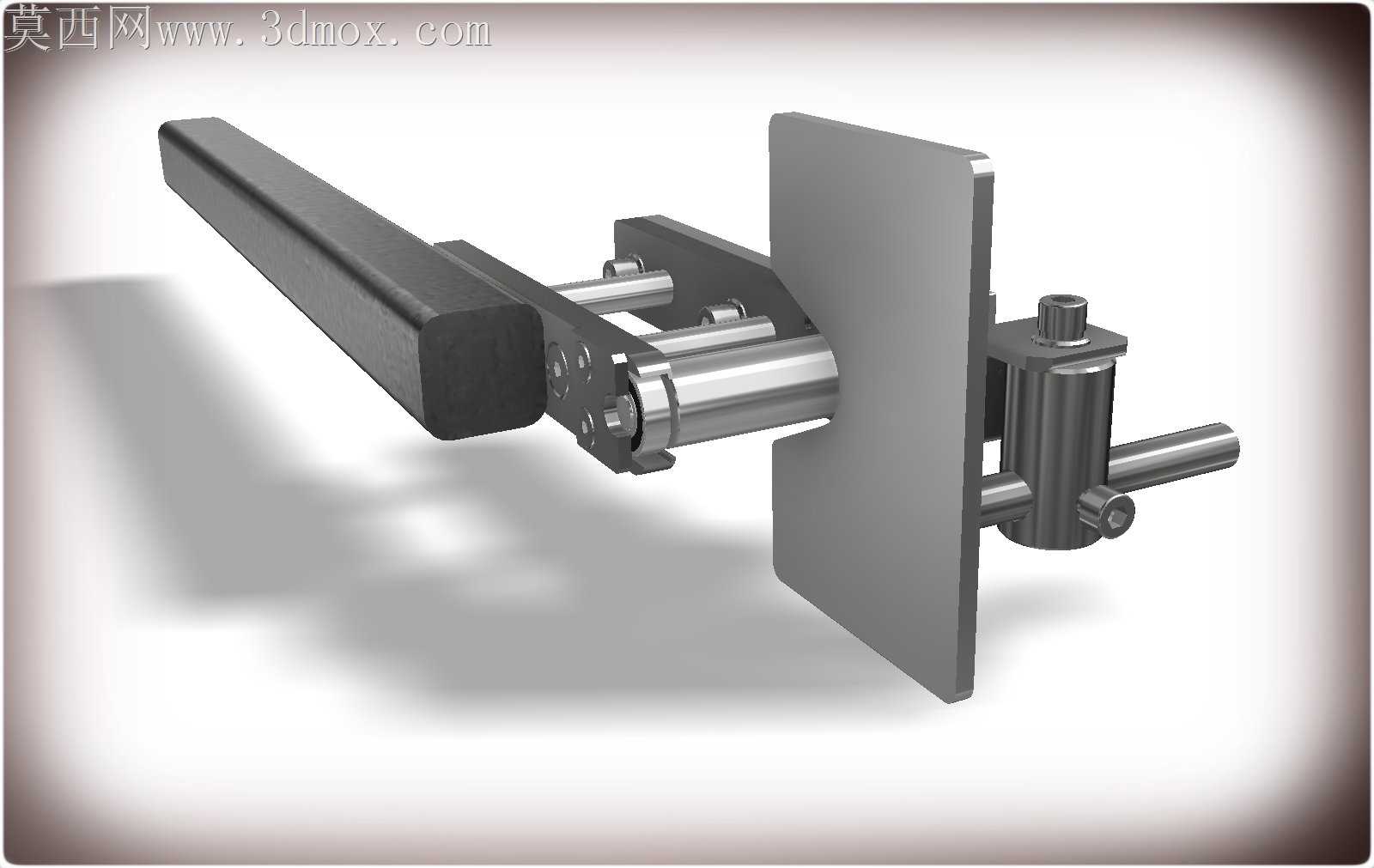

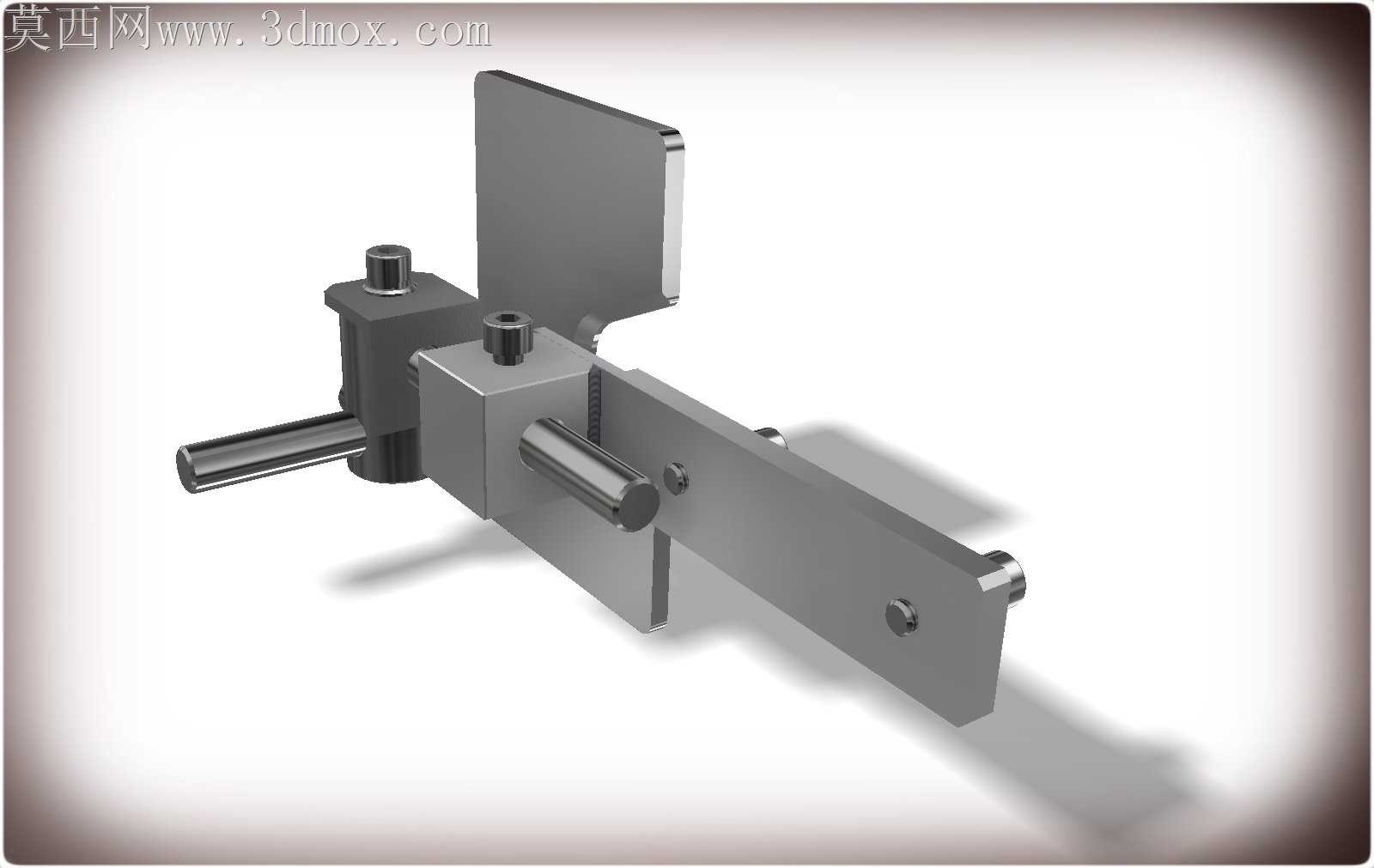

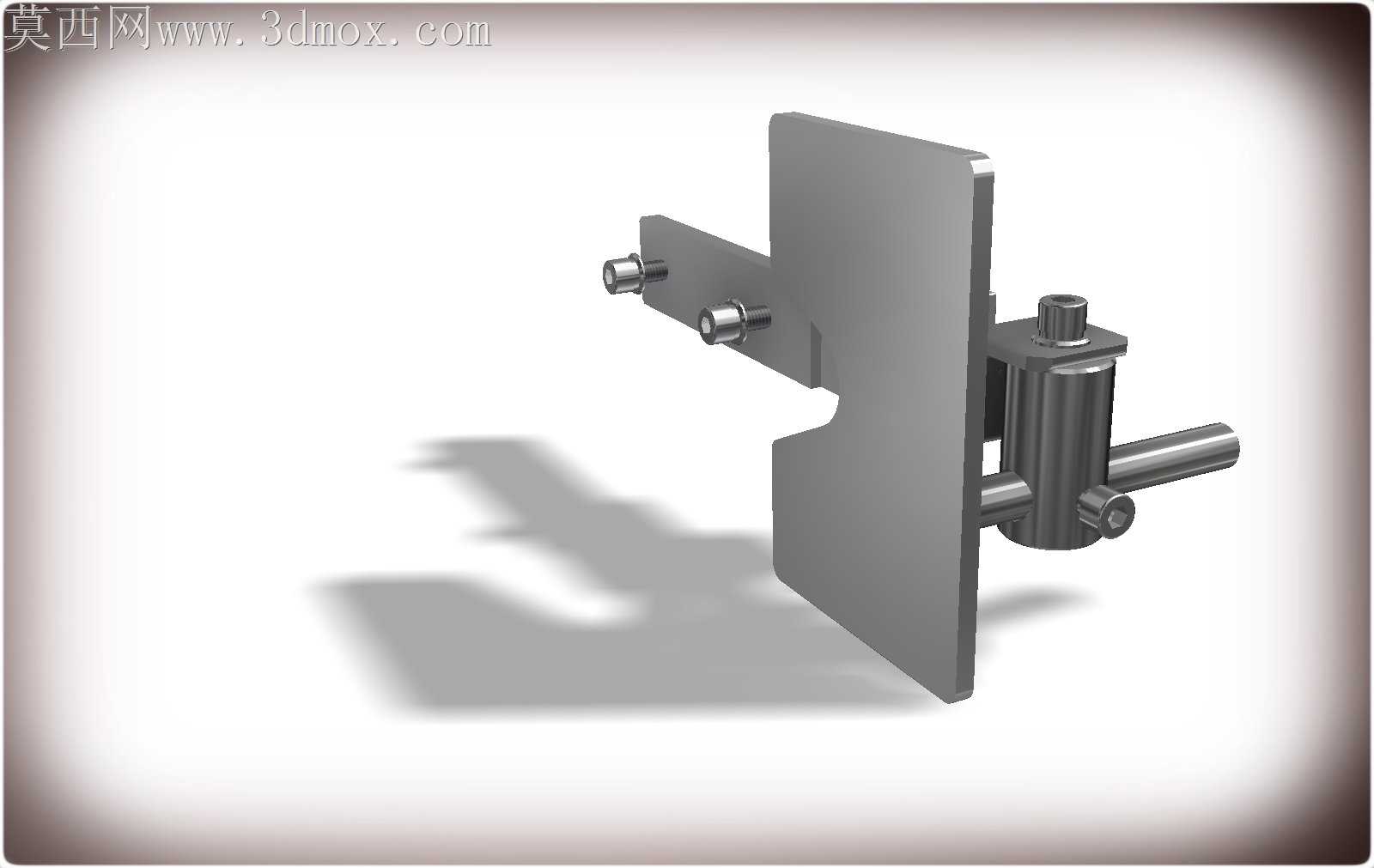

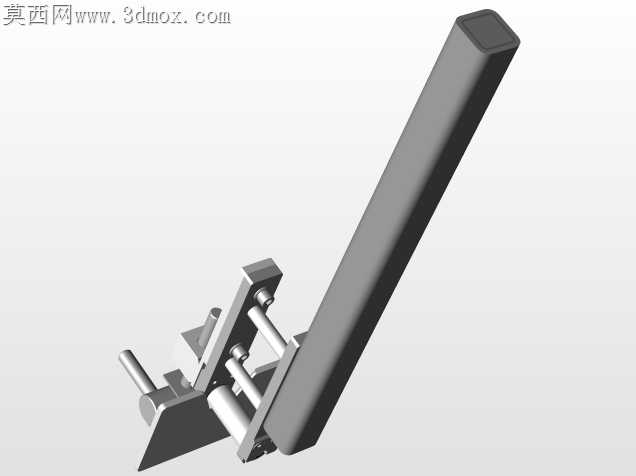

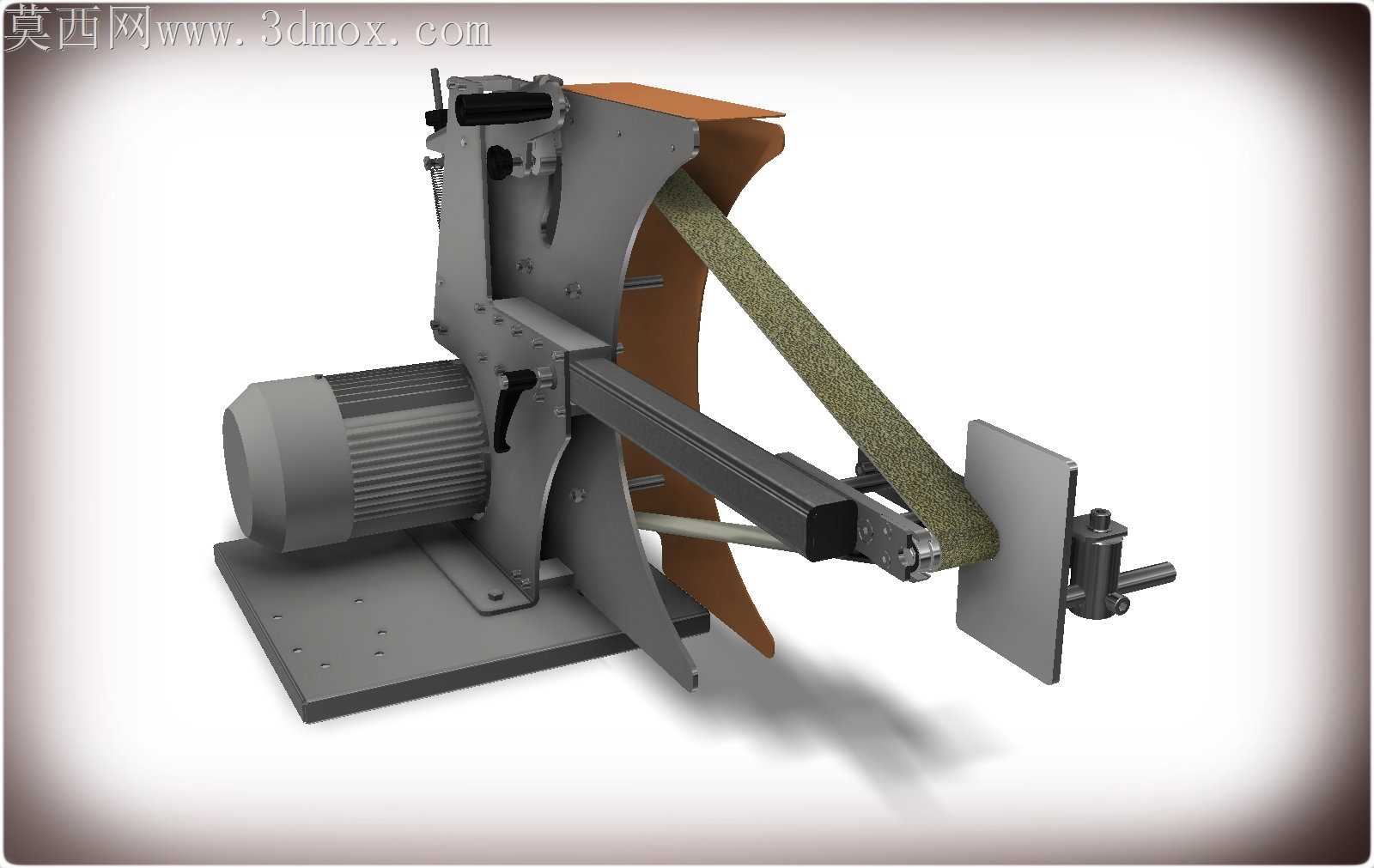

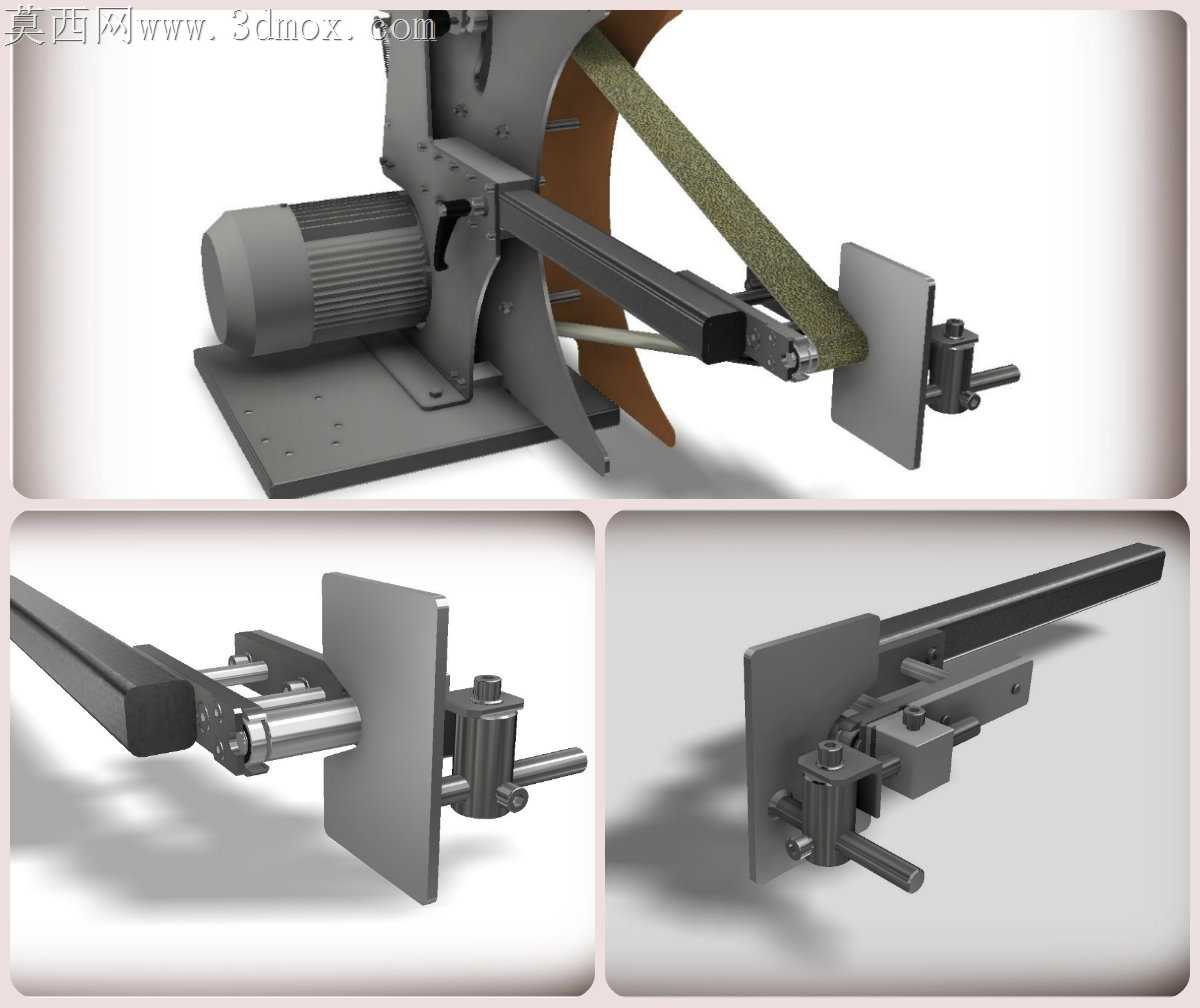

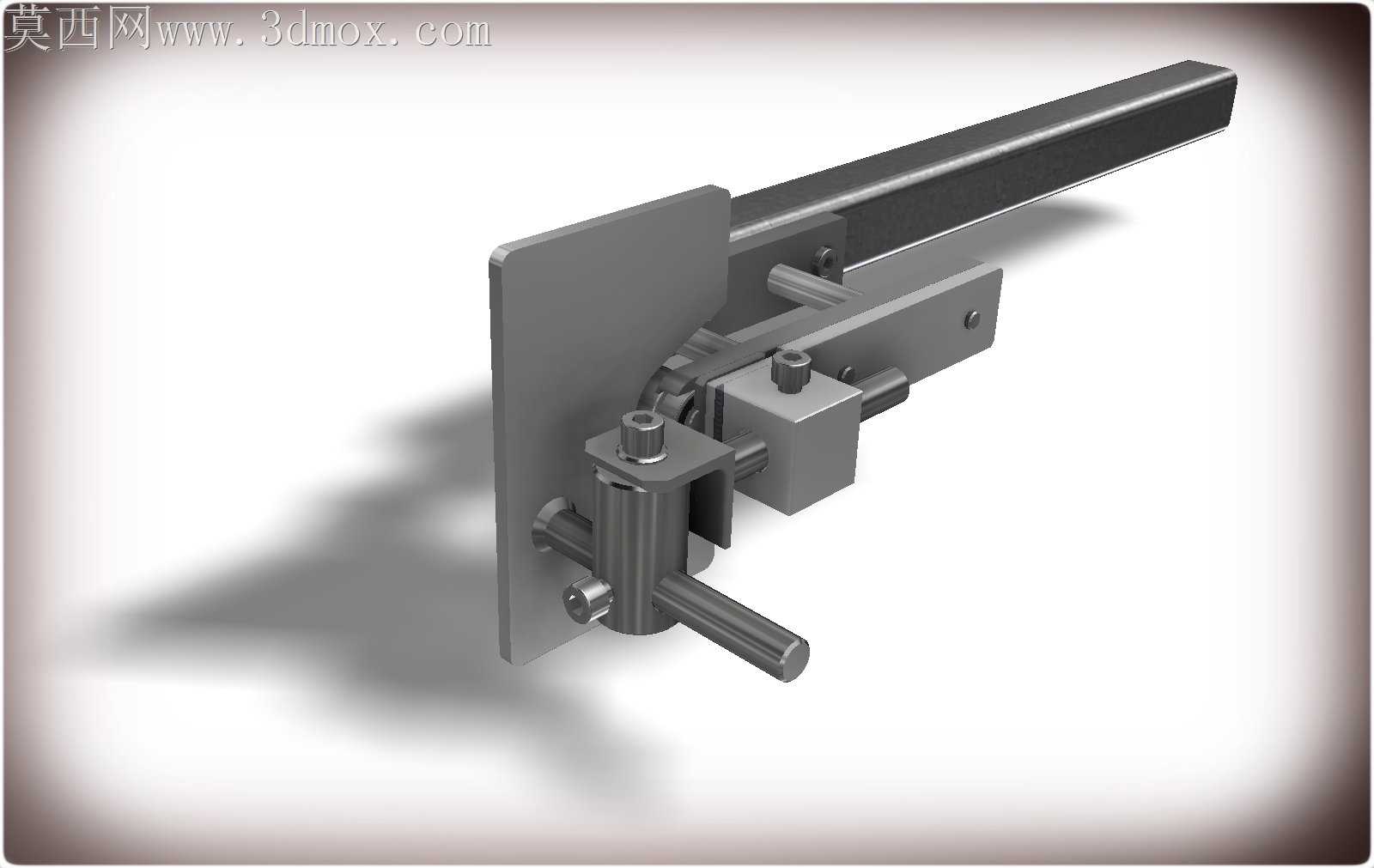

上次车间调试2000x50规格带式砂光机的时候，旧托架焊死的角度磨异形件总蹭到砂带边，磨下来的铁屑卡进调节缝里卡涩，拆下来修的时候还把安装面磕出了毛刺，索性重新做这套可调支撑的结构。一开始画调节滑杆的时候没留够公差，光轴和锁紧块的配合间隙留小了，车间里温度高的时候滑杆胀死根本扳不动，后来把配合间隙调到0.08mm，还在锁紧块的接触面加了细齿纹，就算沾了砂粒也不会打滑。跨格式转档的时候还出过问题，一开始把装配体导成通用格式的时候，调节螺杆的螺纹面全碎成三角面片，后来把螺纹特征简化成圆柱面加示意线，才解决了转档破面的问题，连带着渲染的时候也不会因为细碎面片出光影噪点。做结构取舍的时候特意没选快拆式的锁扣，车间里磨削的冲击力大，快拆扣用久了容易松脱，还是用带手柄的锁紧螺栓更靠谱，工人戴劳保手套也能拧得动。托架的工作面特意做了15度的倾角预留，不是完全平的，磨小工件的时候不会因为砂带的下压力把工件带飞，安装板上的腰型孔留了20mm的调节余量，不用重新打孔就能适配不同批次的砂光机机架。之前试做的第一版支架，支撑臂太长磨重工件的时候颤，后来在臂的内侧加了两条加强筋，重量只加了不到两百克，刚性提了不少，磨10公斤的铸件也不会抖出震纹。调节旋钮的位置特意设在侧面，不会被磨下来的砂带碎屑埋住，平时清理的时候拿气枪一吹就干净，不用拆下来抠缝里的积屑。做这套结构的时候没搞花里胡哨的曲面，全是规则的板件和轴类件，车间下料的时候直接用激光切割就行，不用开特殊模具，小批量做也不会摊太高成本。
