多工位连续式表面抛光加工设备结构

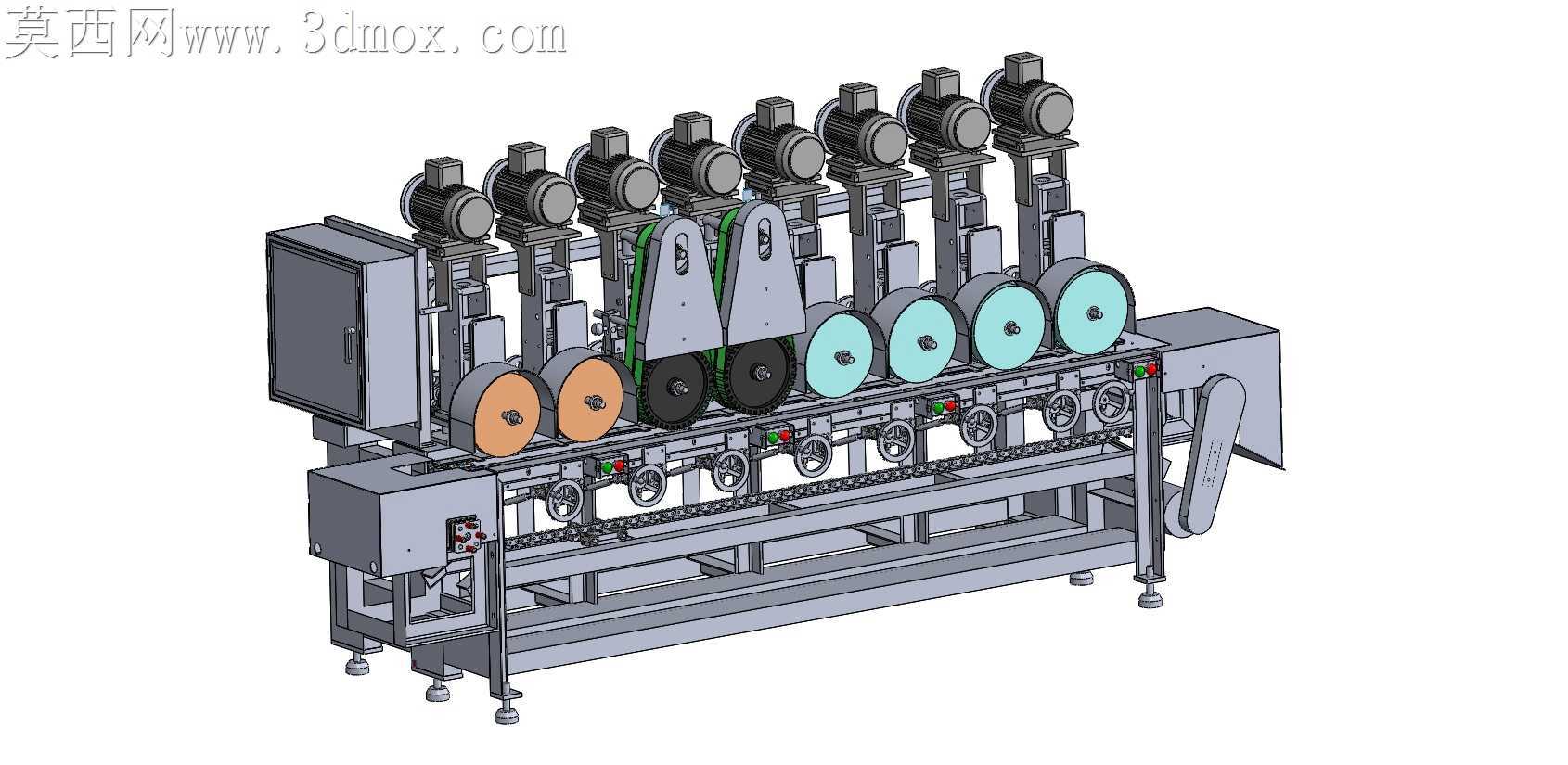

长条类金属工件批量抛光时，单工位单机流转的装夹等待时间占比超四成，反复定位带来的面差、棱边倒钝不均问题，一直是中小加工厂表面处理环节的效率瓶颈。这套多工位连续抛光结构，把粗磨、半精磨、精磨、布轮抛光的工序沿输送线一字排布，工件一次装夹即可走完全流程，省去了工序间反复转运、二次装夹找正的时间损耗。

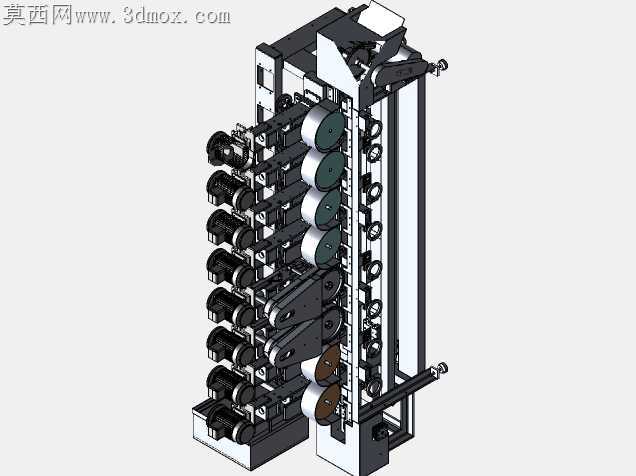

磨头单元的悬臂支撑做了针对性的加强处理，每一组磨头的安装座都预留了0.02mm的微调滑台间隙，磨轮损耗后不用拆解整组机构，只需转动调节手轮就能补偿进给量，适配不同厚度工件的抛光压力需求。相邻磨头之间的间距经过反复校核，刚好避开输送链板的传动干涉，下方的接屑槽顺着机架倾斜角度布置，抛光产生的金属碎屑、磨料粉尘能顺着斜面滑落到集尘口，不会堆积在传动轴承位置加剧磨损。

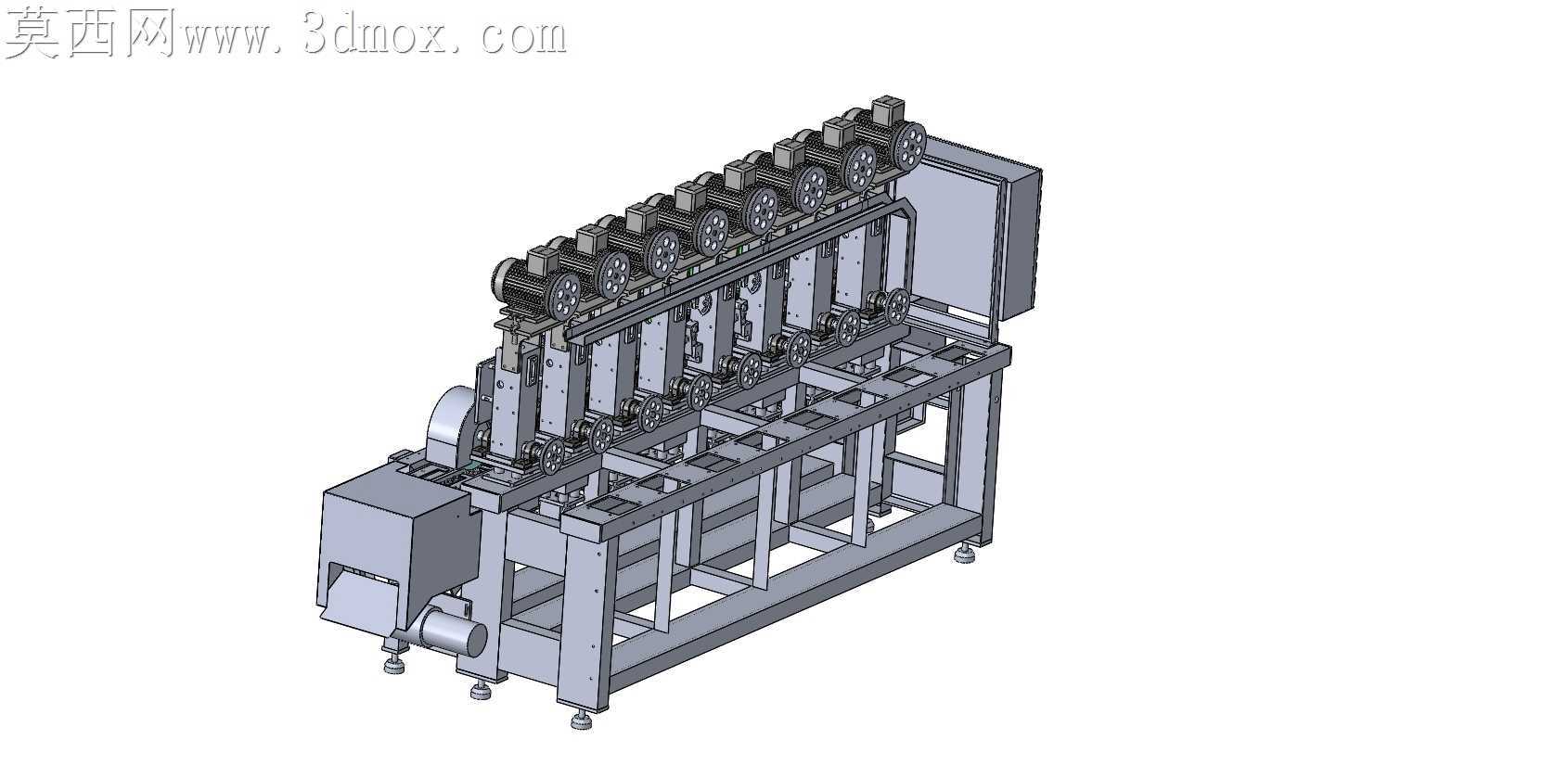

输送链板的定位块采用快拆式设计，更换不同规格的工件时，只需拧动两个锁紧螺钉就能替换适配的定位工装，不用重新调整整条线体的张紧度。侧边的电控柜直接集成在机架进料端，走线全部走机架内部的空心方管腔，避免抛光飞溅的磨料打坏线缆外层，柜门下沿特意做了15度的斜向挡边，粉尘不会顺着柜门缝隙飘进柜内积灰造成电路故障。

每一组磨头的驱动电机都独立安装在悬臂顶部，电机输出轴和磨轮主轴之间用同步带传动，相比齿轮传动能缓冲抛光时的冲击震动，磨轮接触工件的瞬间不会出现硬接触打崩工件棱边的问题。底部的可调脚杯支撑能适配车间地面的不平整，调整水平后整线高速运转时的震动幅度控制在0.1mm以内，不会因为机架晃动导致抛光面出现震纹。出料端的导向斜板做了圆弧过渡，抛光完成的工件滑落到接料盒时不会磕碰划伤已加工表面，整套结构没有冗余的复杂构件，车间日常维护时不用拆解大部件就能完成磨轮更换、轴承注油的常规操作，适配五金件、型材条料的批量表面光整加工需求。
