重型可拆装施工支撑脚手架结构设计

上次在工地跟进临时支撑方案时，发现常规轻型脚手架在堆载超过两吨的区域，立杆接长位置的毛刺没处理干净，插销打进去卡滞，硬敲还会把连接片敲变形，最后架体垂直度偏了快两公分，只能拆了重装耽误工期。这次做这套重型架体的时候，特意把立杆连接端的倒角做了1.5毫米的过渡，哪怕下料后端口有轻微飞边，插销也能顺利滑入，不用现场反复打磨。

之前做的几套架体转档到二维出图的时候，交叉斜杆的铰接位置经常出现线体重叠，标注尺寸的时候总找不到基准点，这次把每个铰接点的转动副都留了0.3毫米的装配间隙，既保证现场安装时能微调角度适配不平整的地面，出图的时候轮廓线也能清晰分层，不会出现标注捕捉错位的问题。

考虑到工地周转使用的磨损，连接片的厚度比常规款加了两毫米，之前试过用薄连接片，周转三次之后孔位就被拉椭圆了，架体的水平度根本没法保证，这次加厚之后哪怕反复拆装，孔位的形位公差也能控制在允许范围内。横杆和立杆的接触位置做了小面积的防滑齿，不用额外打销钉，靠扣件锁紧之后就能承受横向的水平推力，之前遇到过工人嫌打销钉麻烦漏装，大风天架体出现横向滑移的险情，这个结构刚好能规避这类人为操作的疏漏。

做结构验算的时候特意把单根立杆的承重冗余留到了常规荷载的1.8倍，毕竟施工现场经常会出现材料临时堆载超预期的情况，要是卡着荷载上限做，遇到突发堆载很容易出安全事故。底部的可调支座螺纹长度做了15公分的调节量，之前在高差较大的基坑边搭架，可调支座螺纹太短，垫了好几块木方还是不稳，这个长度足够应付大多数不平整的施工基面，不用额外找垫块垫高。

交叉斜杆的连接头做了防脱卡扣，之前有工人搭架的时候斜杆没卡到位，踩上去之后斜杆滑脱差点摔下来，这个卡扣插到位之后会自动弹开卡紧，不用额外检查就能确认连接到位。架体的所有棱角都做了圆角处理，搬运的时候不会割破工人的手套，之前被锋利的管材棱角划到手的情况在工地太常见，这点小改动能少很多皮外伤。

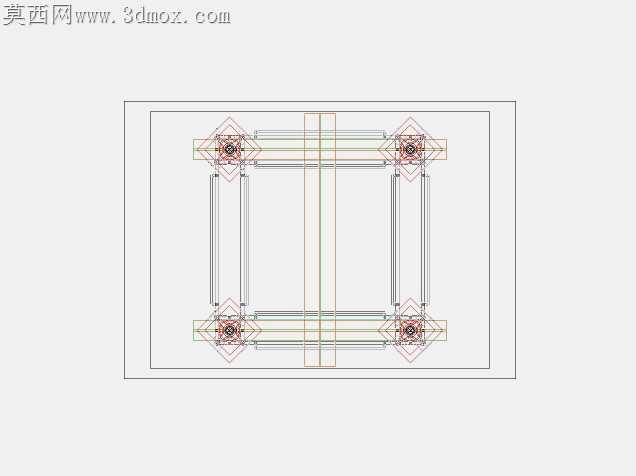

出图的时候把每个连接节点的装配顺序都做了局部放大标注，不用工人拿着总装图反复对照，哪怕是第一次搭这种重型架的工人，看节点图也能一步步装对，不会出现横杆装反、斜杆漏装的问题。之前转档的时候遇到过型材截面丢失的问题，这次把所有自定义型材的截面都做了块定义，转档之后不会出现轮廓变形，加工下料的时候直接导尺寸就能用，不用再重新核对截面参数。
