创意牙科牙模夹持固定工具结构设计

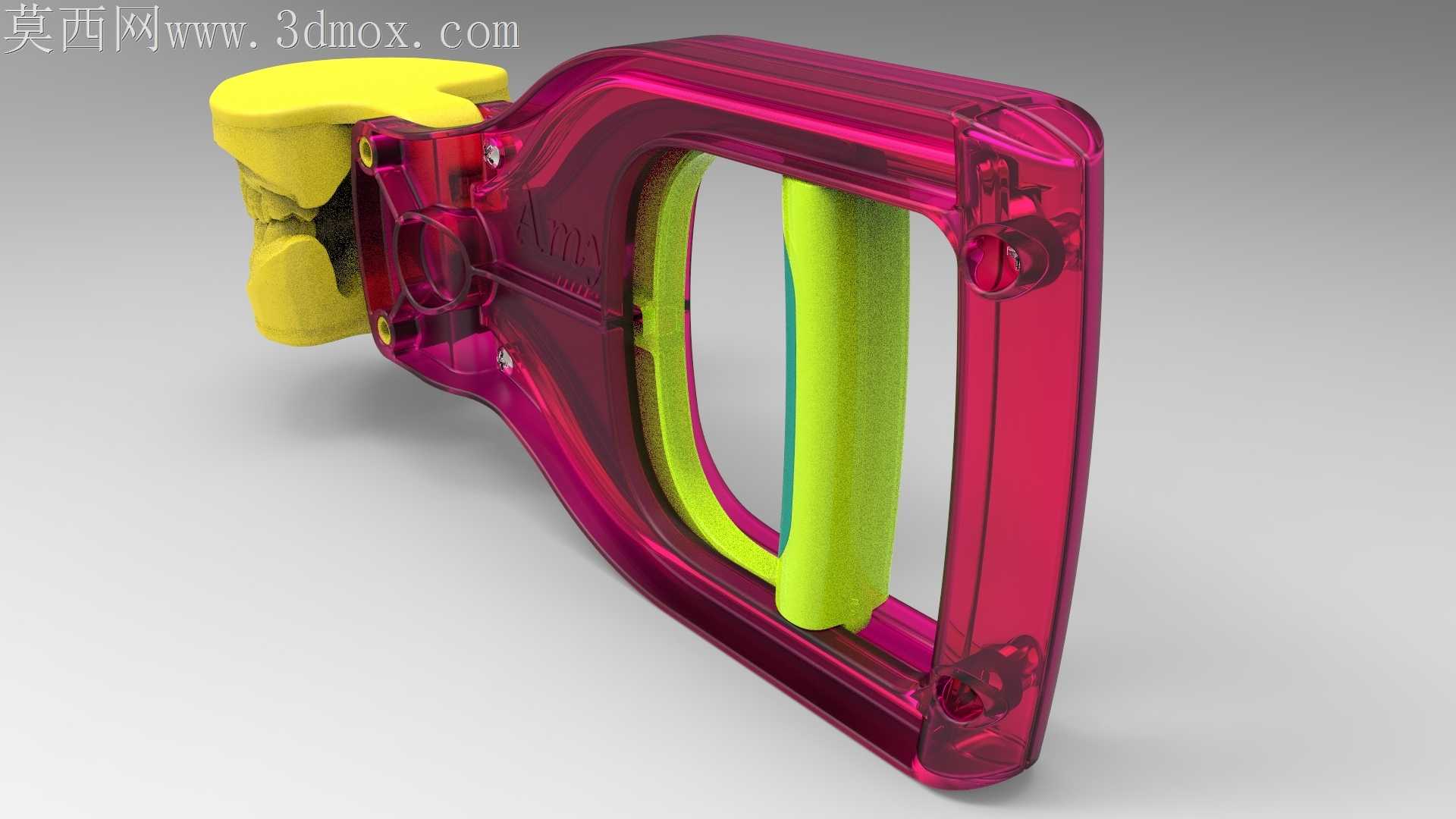

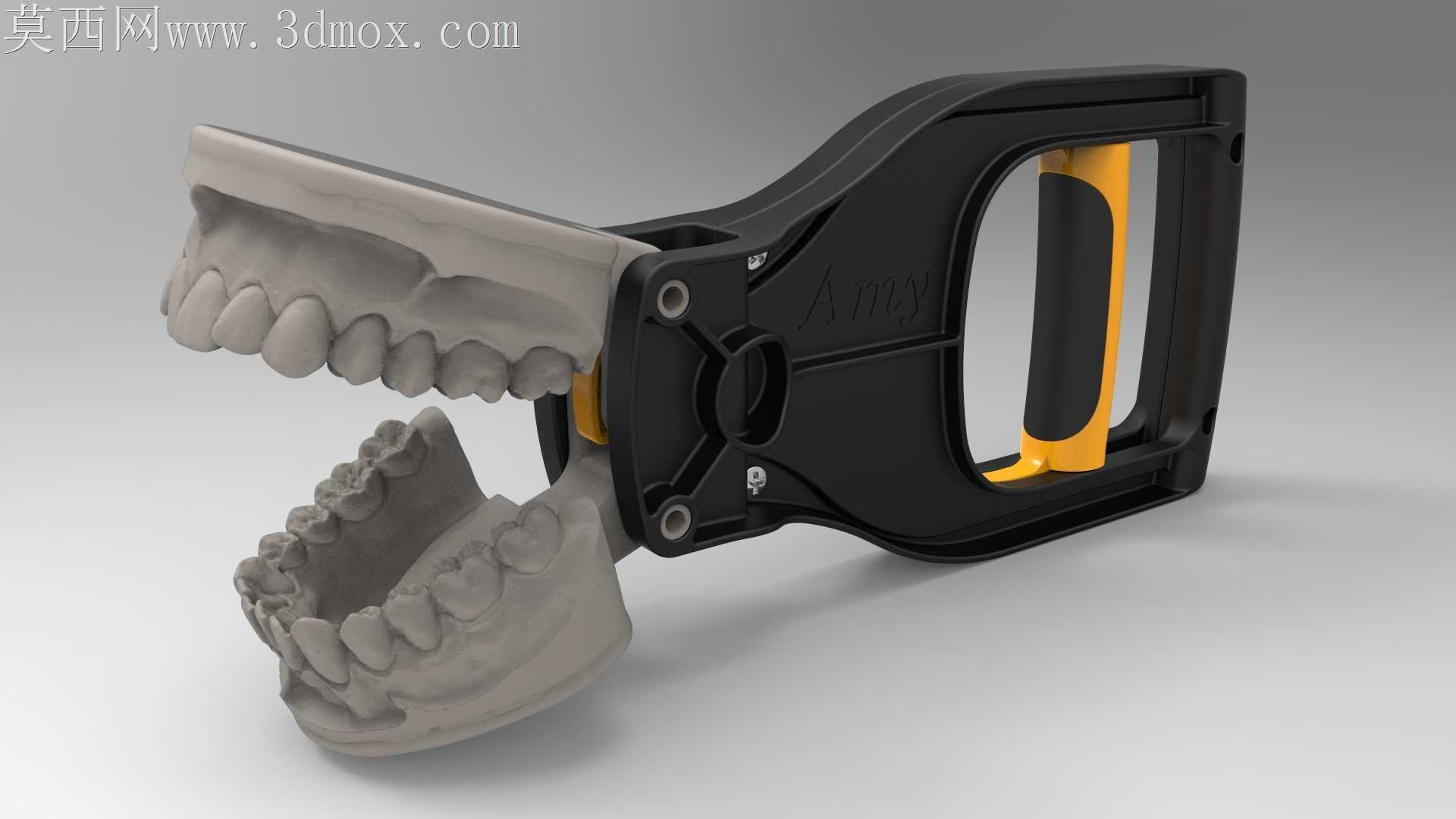

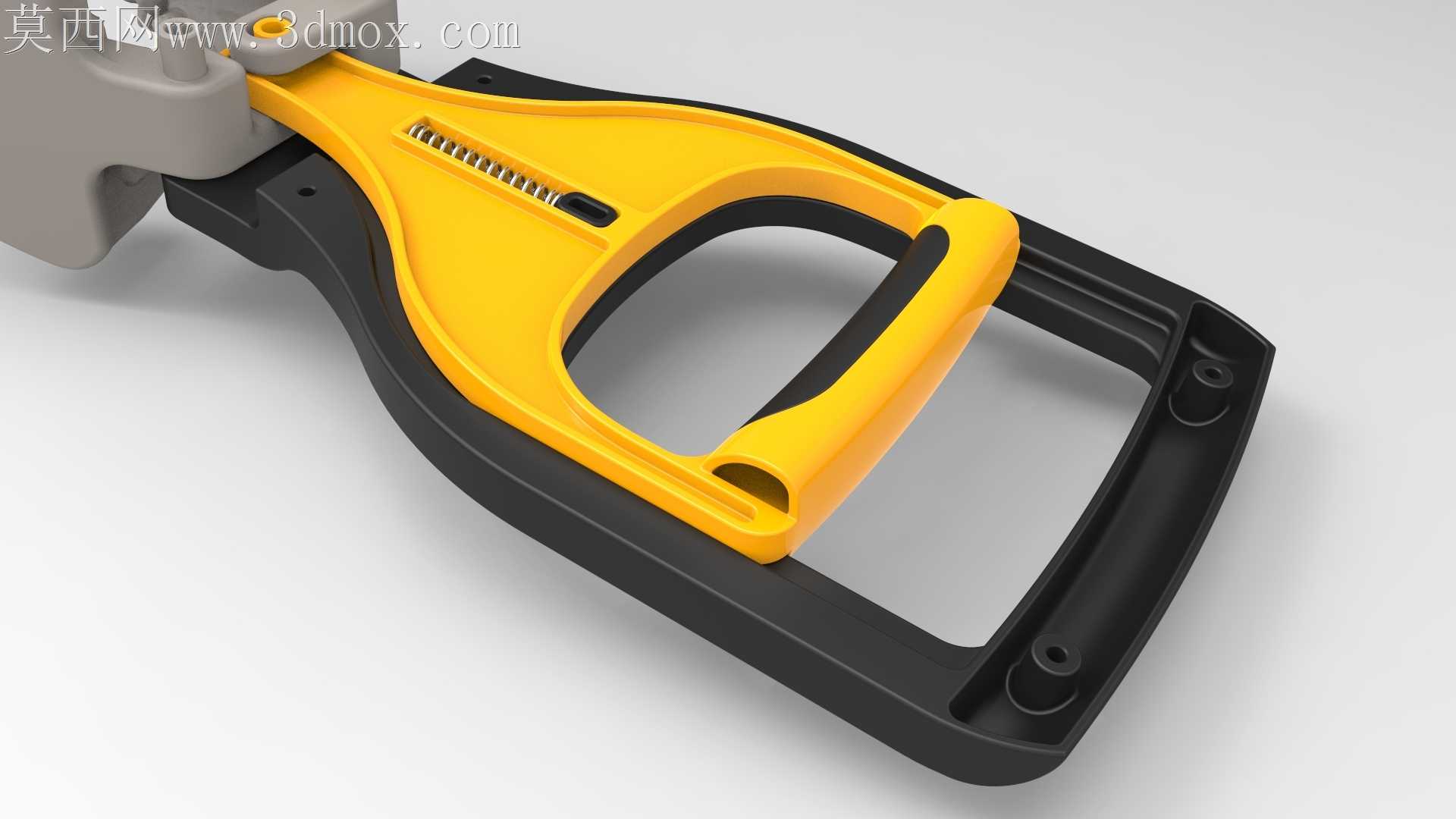

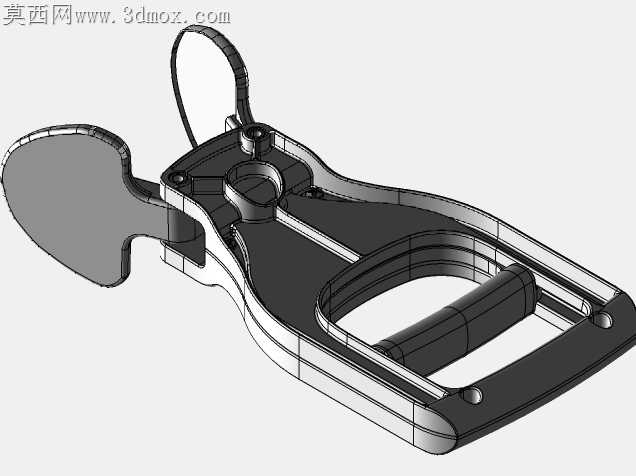

刚铣出第一版树脂牙模试装的时候，夹持端的硅胶垫边缘留了0.2mm的加工毛刺，卡进上下颌模型的牙缝里，取模的时候直接把石膏牙的切端崩掉一小块，后来反复调整夹持面的弧度，把贴合牙列的接触面做了0.15mm的让位槽，才避免硬接触刮坏模型。当初做这个结构的灵感来自日常用的快速夹钳，想着齿科操作里经常要手持牙模打磨、取模，手稳不住很容易磨穿邻面，就想做个能把上下颌模型牢牢固定、还能单手开合的夹持工具。握把部分的包胶位置改了三版，最开始把防滑纹做在了握把外侧，实际握持的时候虎口刚好卡在光滑的硬塑料位置，施力的时候容易打滑，后来把橙黄色的软胶包层移到了虎口贴合的受力区，还在指位处做了内凹的弧度，长时间握持也不会硌手。跨软件转档的时候出过一次问题，最初在结构软件里做的铰接轴间隙留了0.1mm，转到渲染软件里做装配动画的时候，转轴位置直接出现了面重叠的破面，后来把铰接处的配合公差调整到0.08mm，同时给转轴两端的限位挡片加了0.03mm的让位，转档之后既没有破面，实际开合的时候也不会出现晃荡的旷量。做量产结构取舍的时候，本来想在夹持架内侧加个角度锁止结构，能任意调整牙模的倾斜角度方便操作，后来算壁厚的时候发现加了锁止结构之后整体重量会增加120g，而且内部的弹簧结构容易进石膏粉卡滞，就把锁止结构去掉，换成了铰接处的阻尼垫片，靠摩擦力维持开合角度，既减轻了重量，也减少了容易进灰的活动缝隙。夹持牙模的接触端没有做整面的硬接触，而是沿着牙列的弧度做了仿形的贴合面，表面覆了一层软质的防滑层，不会夹坏石膏或者树脂材质的牙模，开合扳机的位置刚好在持握的手指可及范围，单手握持的时候用食指就能扣动开合，另一只手可以拿打磨工具或者喷枪操作，不用反复放下拿起调整位置。之前试做的版本把框架做成了全封闭的结构，清理的时候卡在框架缝隙里的石膏粉很难冲干净，后来把框架中间的位置做了镂空，用完之后冲一下就能把残留的石膏渣冲出来，不会在缝隙里结块影响后续使用。
