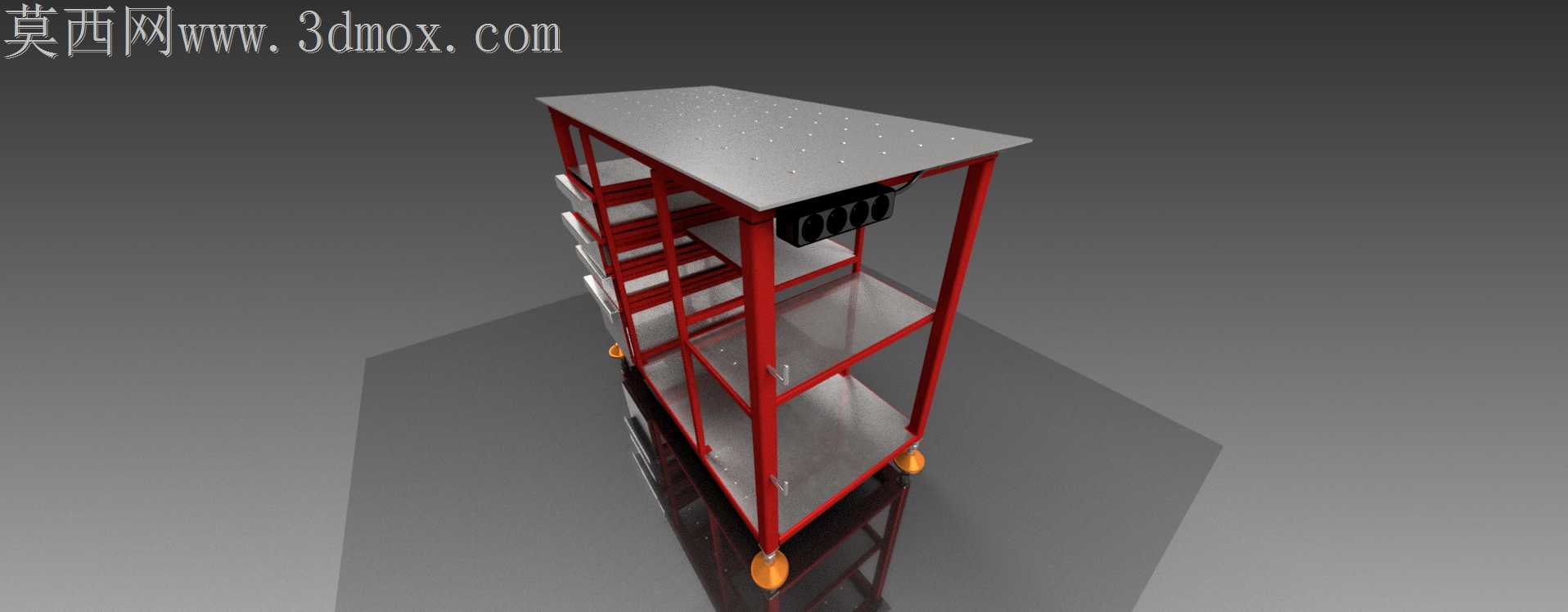

DIY自制重型焊接工作台结构设计

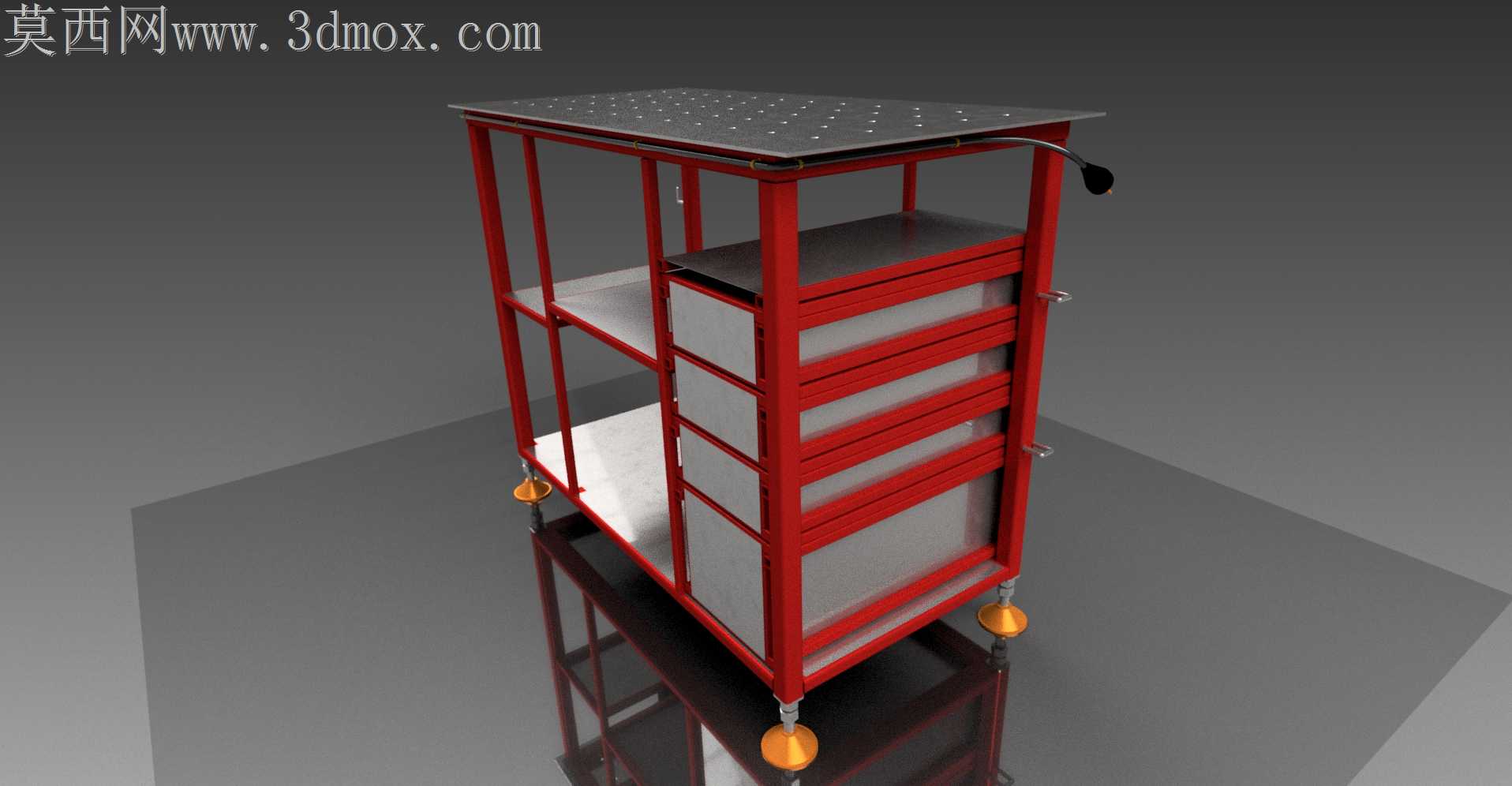

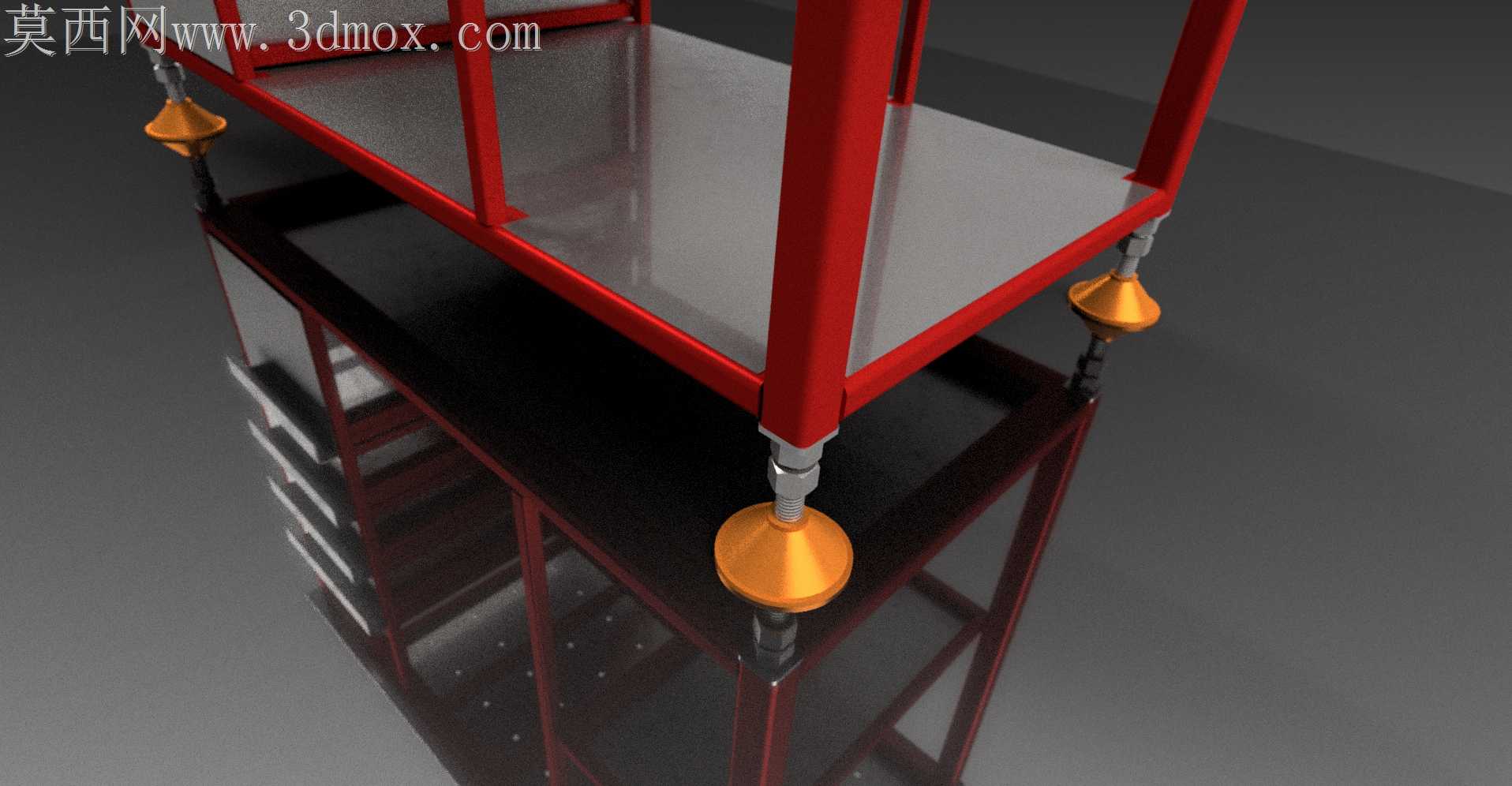

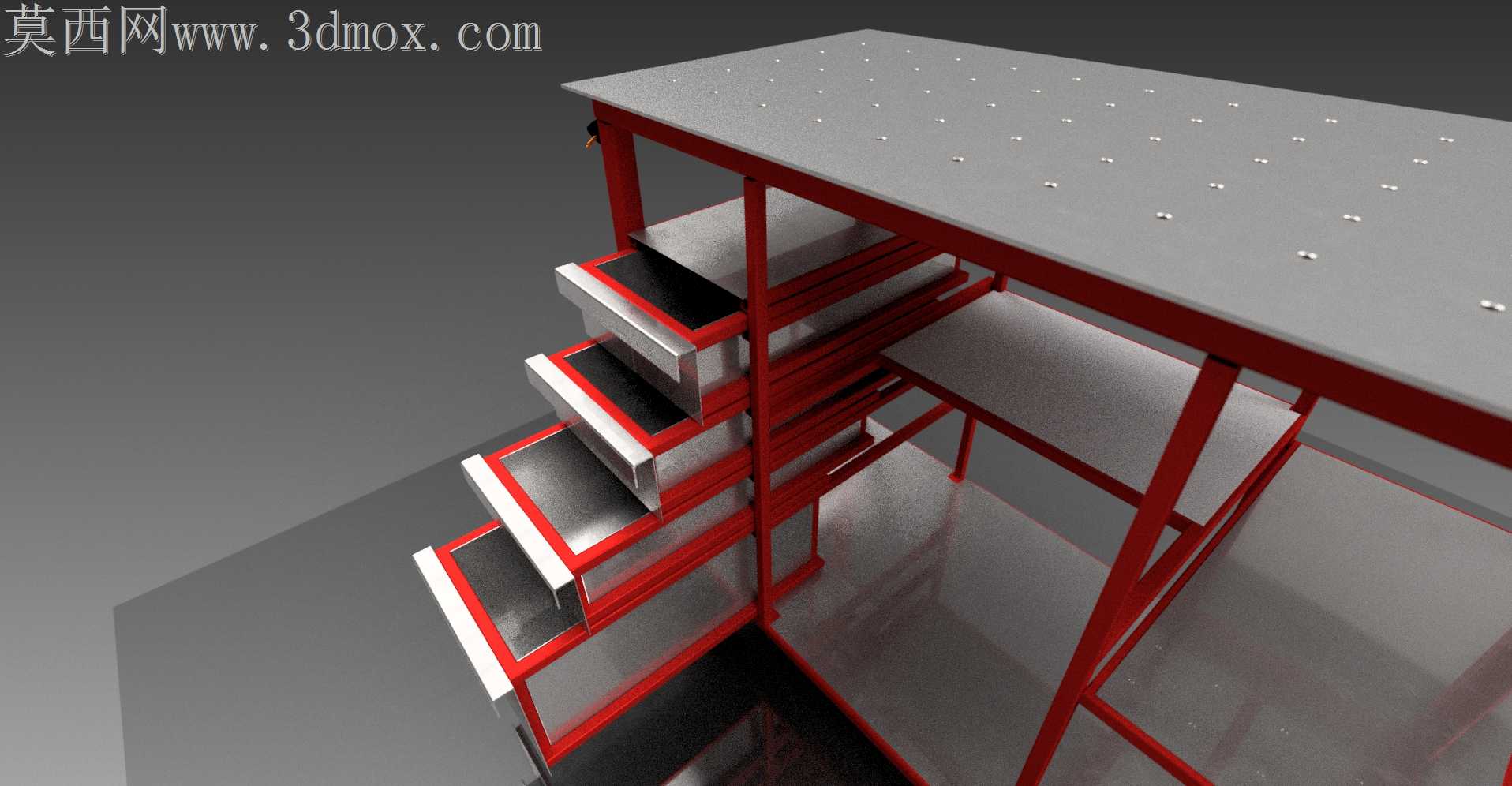

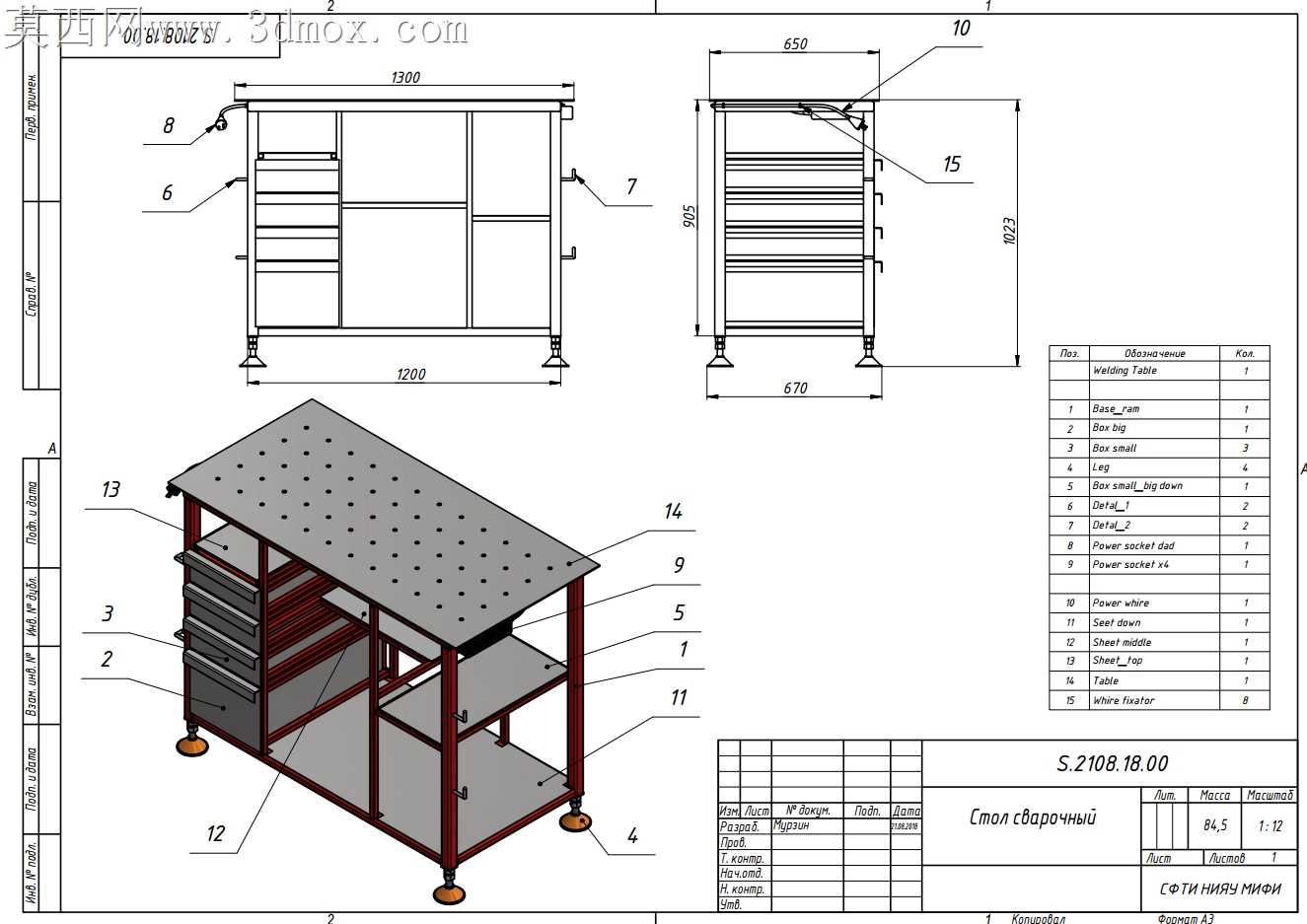

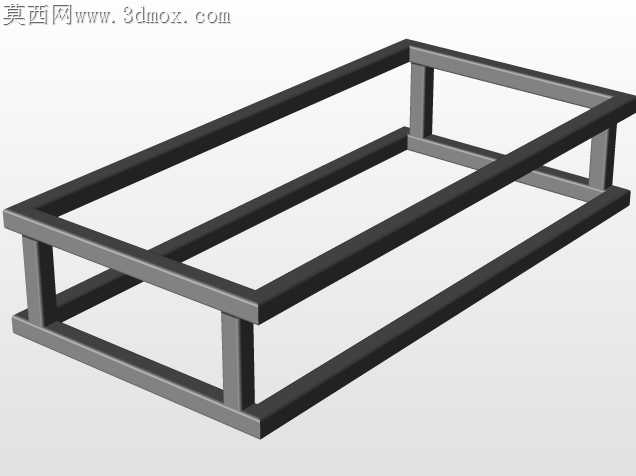

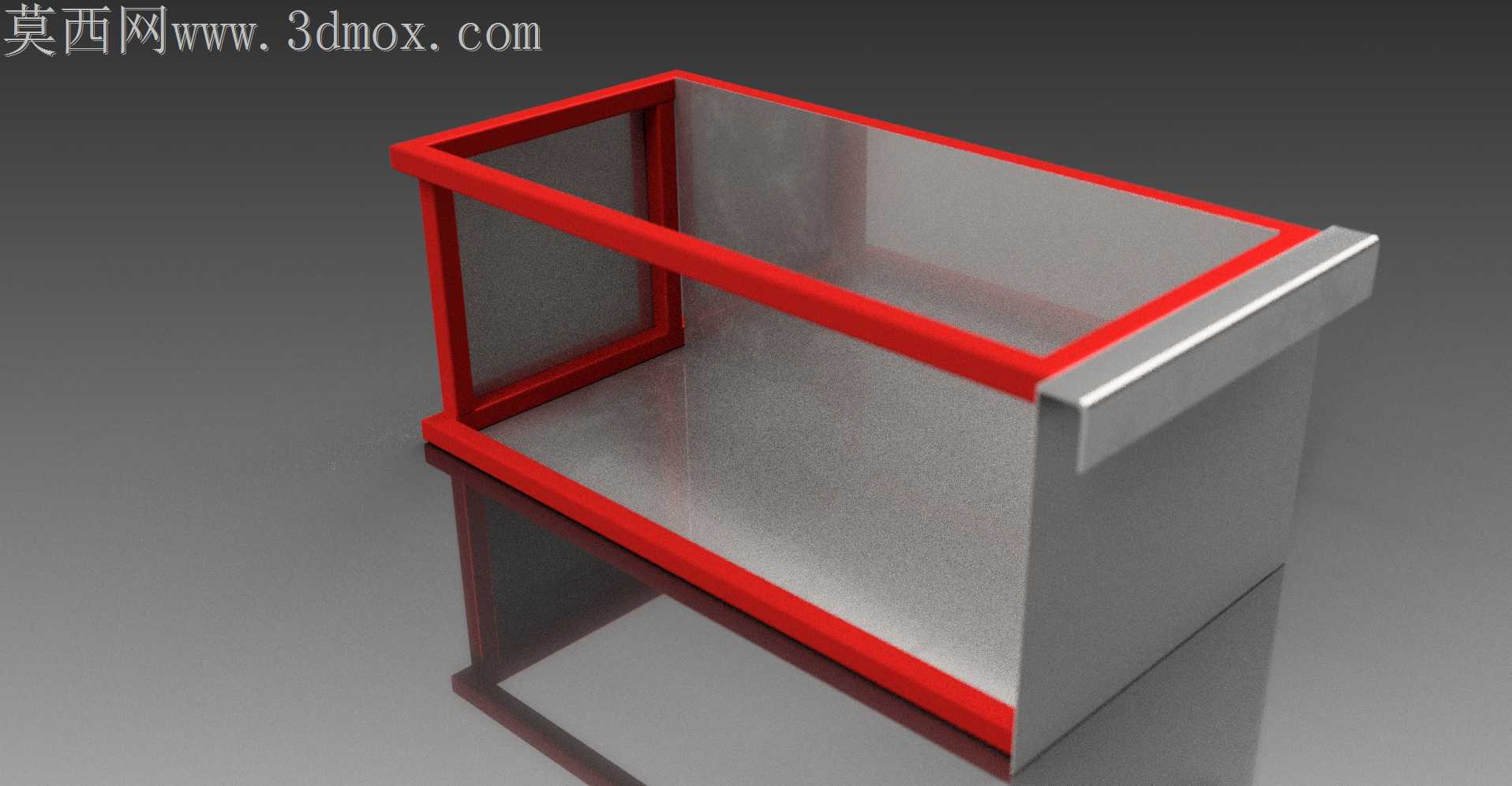

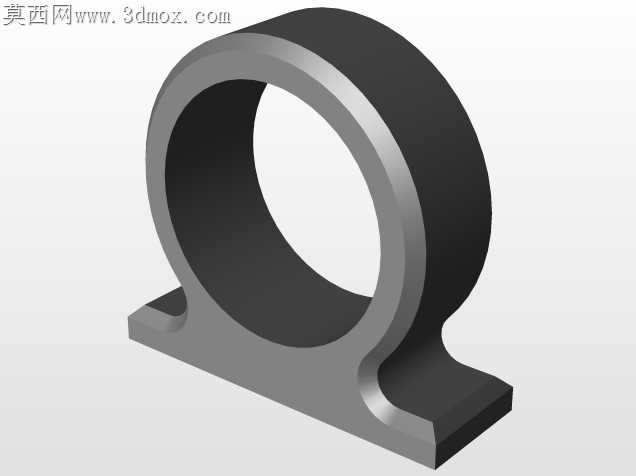

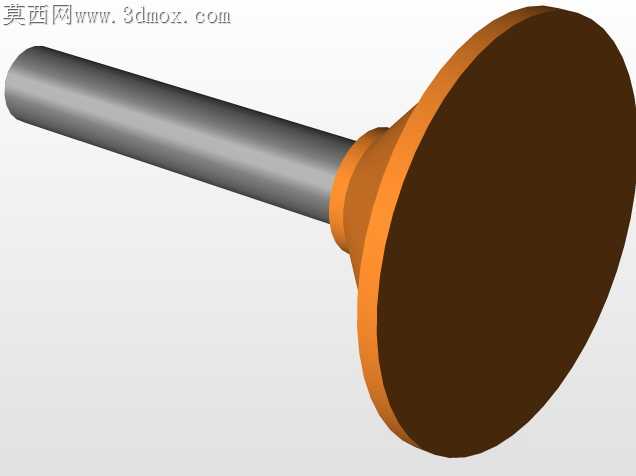

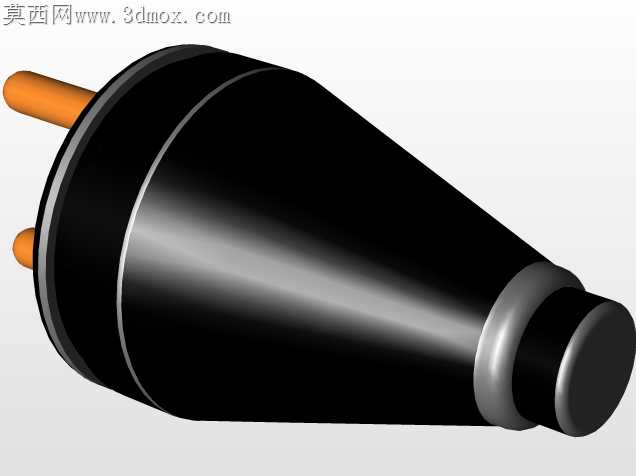

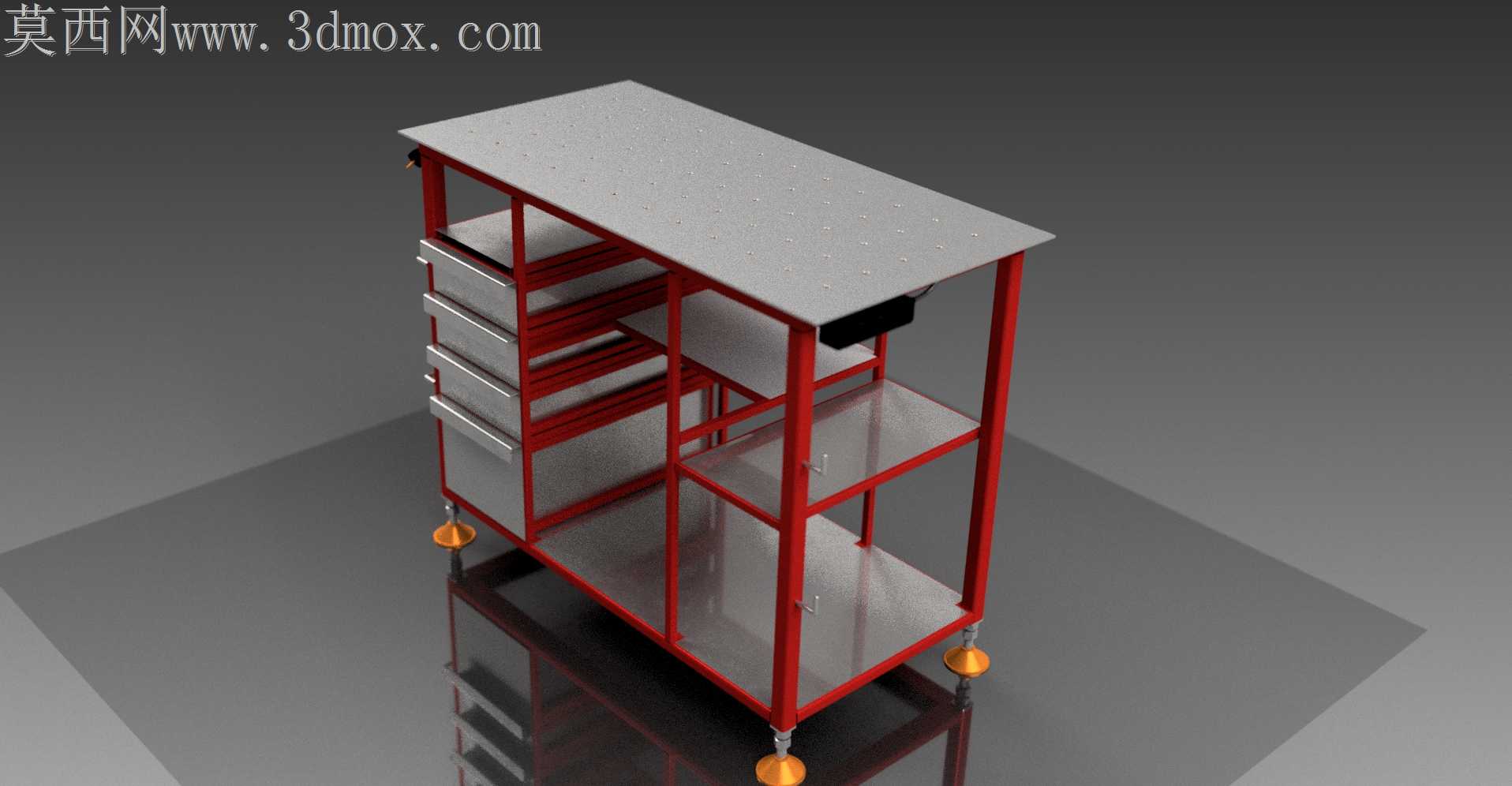

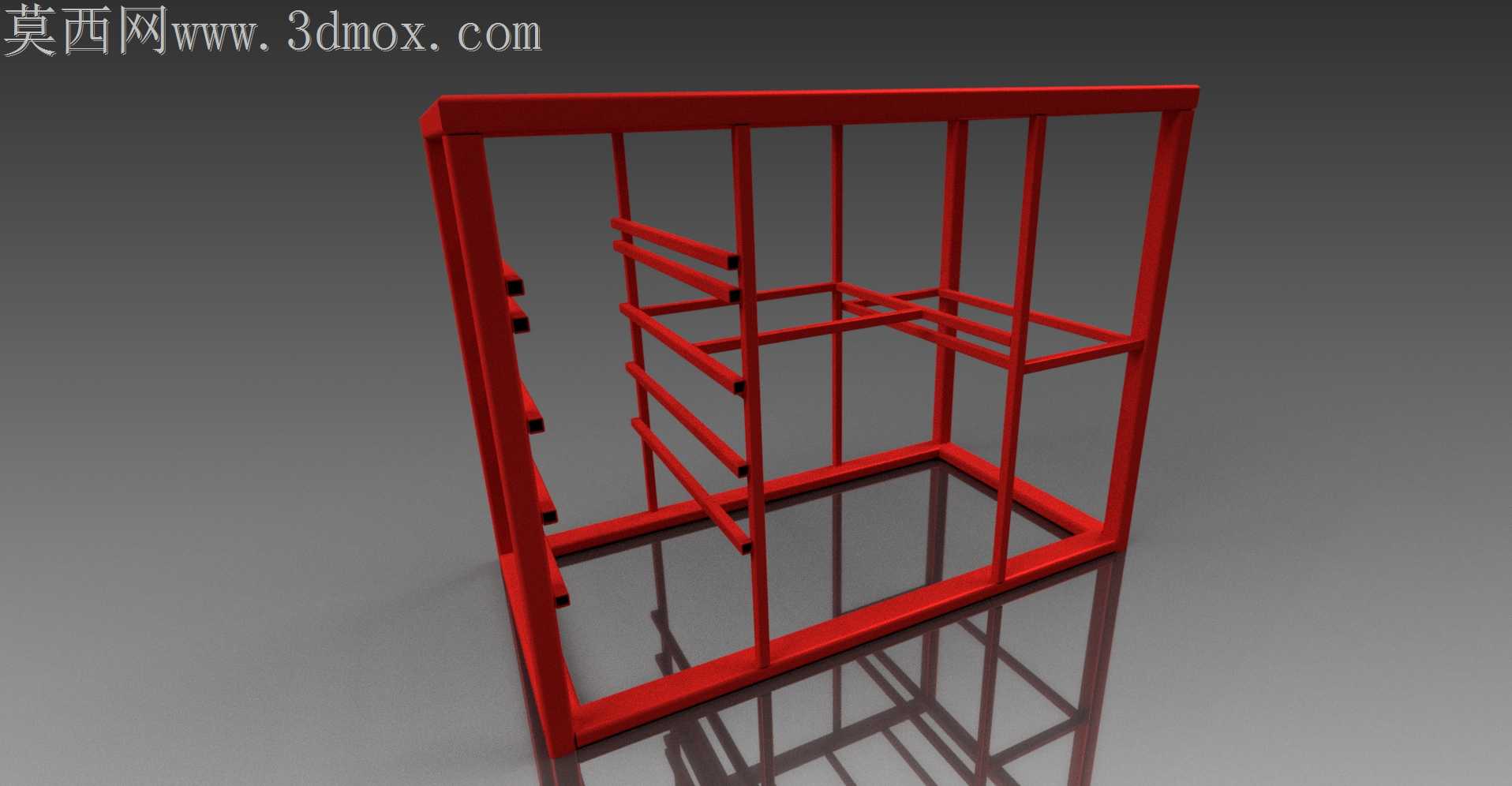

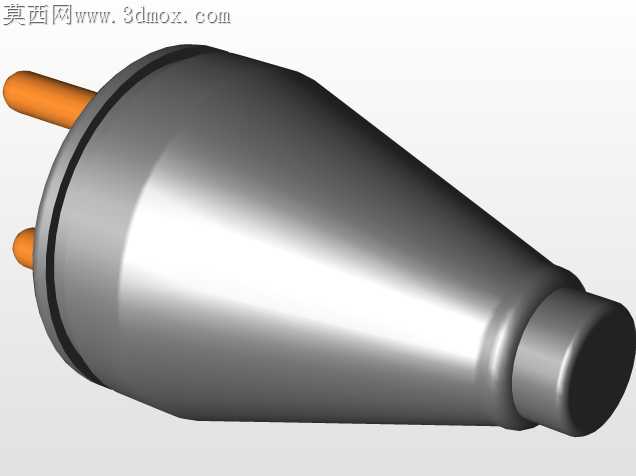

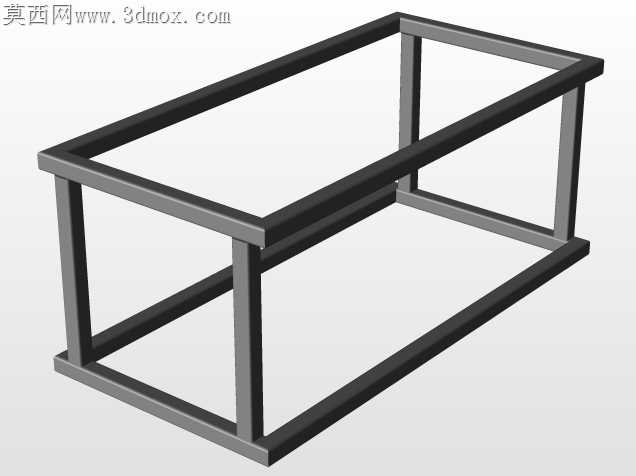

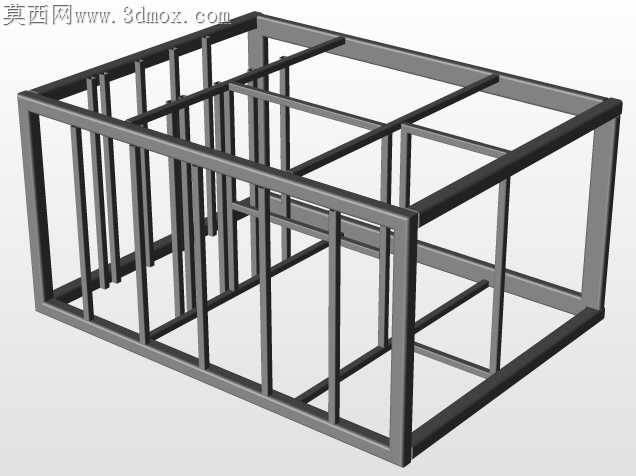

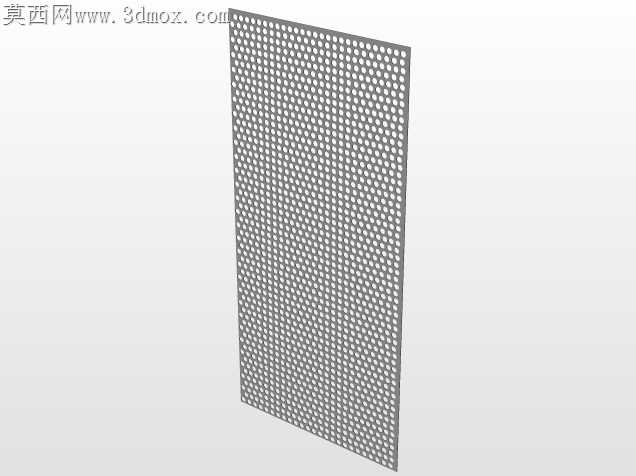

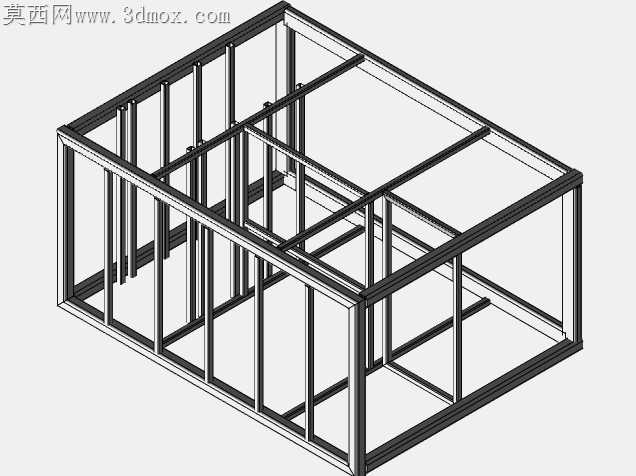

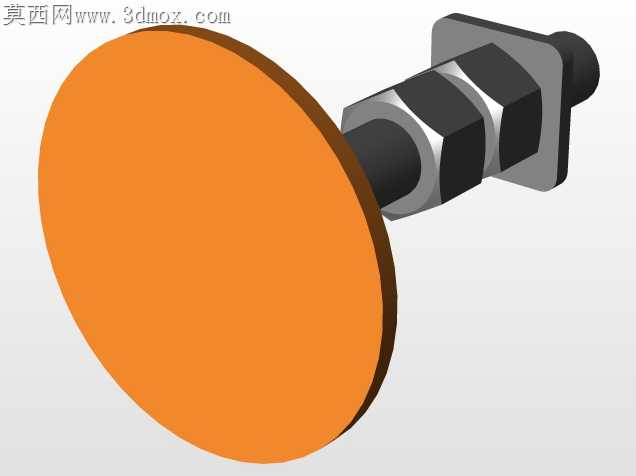

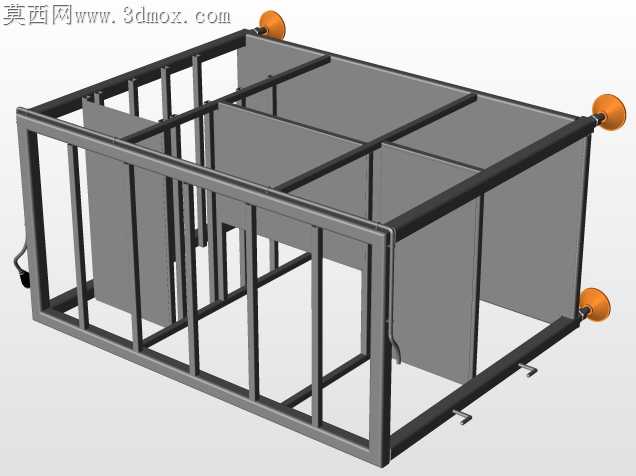

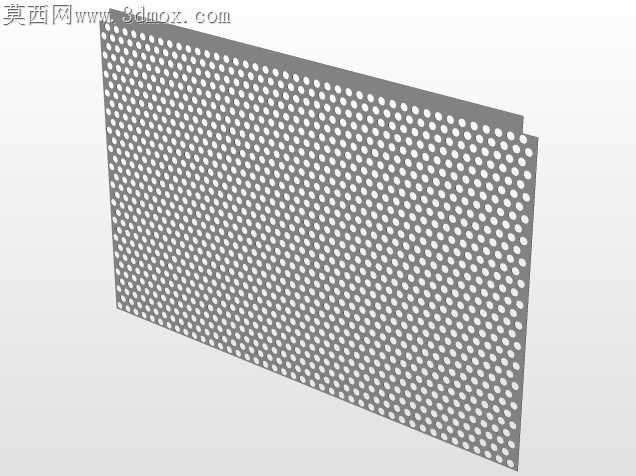

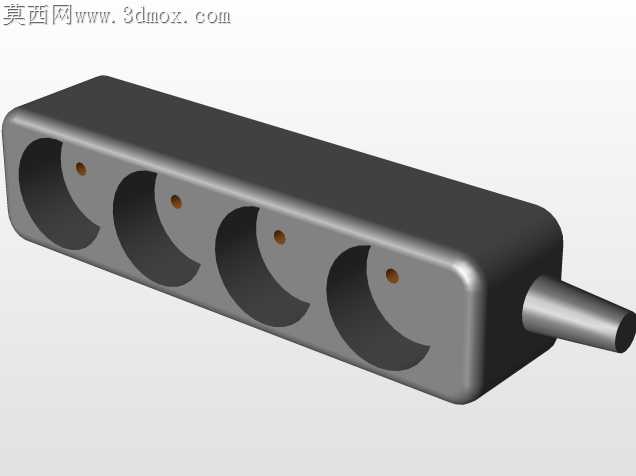

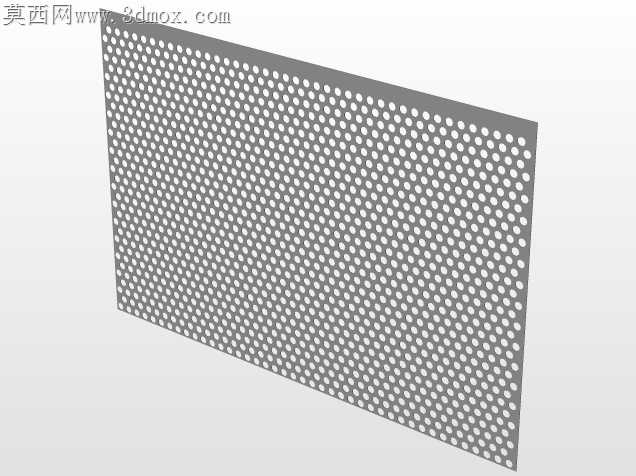

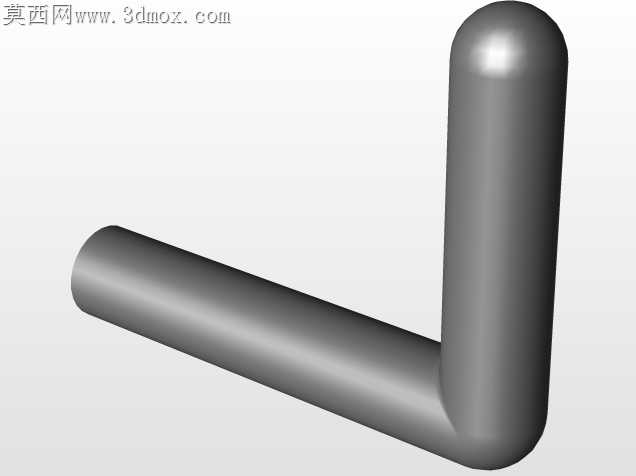

当初做这套结构的时候，最先踩的坑是台面孔位的毛刺处理，一开始按常规钣金冲孔留的0.1mm余量，实际激光切割后孔边挂渣没清干净，后续装定位销的时候卡滞，后来直接把孔位公差放宽到0.15mm，切割后顺带做倒角去毛刺，装配件的时候顺了很多。脚轮和可调支脚的同轴度一开始没卡准，焊完框架后支脚拧到底有三个脚悬空，后来在焊脚轮安装板的时候提前做了定位工装，把四个安装座的平面度控制在0.2mm以内，调平的时候不用垫大片铜皮就能稳当落地。左侧抽屉组的滑轨安装位一开始没留调整间隙，焊完抽屉侧板变形后滑轨拉着卡涩，后来把滑轨安装孔做成长圆孔，单边留1mm的调整量，哪怕框架焊接有轻微变形也能把抽屉调顺。台面用的是厚钢板，一开始算承重的时候只算了静载，后来考虑到焊接时敲击工件的冲击力，把台面下方的横梁间距从400mm缩到300mm，满焊的时候控制焊接顺序，从中间往两边分段焊，避免台面受热变形翘曲，现在70kg的工件砸上去台面也不会有明显凹陷。跨软件转档的时候一开始STEP格式导进去丢了几个小的挡片零件，后来把所有小零件单独做图层导出，转IGES的时候把公差设到0.01mm，才没再出现面缺失的问题。右侧的分层置物架一开始做的是固定层板，后来考虑到要放不同高度的焊枪、接地钳，把中间层板改成可调节孔位，用户可以根据自己的工具尺寸调整层高，不用额外焊支架。框架焊接的时候一开始满焊所有接缝，焊完整个框架扭了2mm，后来改成断续焊，每隔50mm焊15mm的焊缝，既保证结构强度，又把焊接变形控制在可接受范围内，后续打磨焊缝的工作量也少了很多。台面上的孔位是按常用的焊接定位夹具间距排的，孔距统一100mm，不管是装快速夹还是定位角铁都能直接插销固定，不用临时打孔。抽屉里做了分隔条，能放焊条、焊丝头、打磨片这些小耗材，不会混在一起找半天。整个结构没做多余的装饰，所有外露的棱角都倒了圆角，避免焊接的时候勾到焊枪线或者工作服，实际用下来不管是车间固定工位还是小型维修作坊用都合适，承重够稳，收纳空间也够，不用额外再搭置物架。
