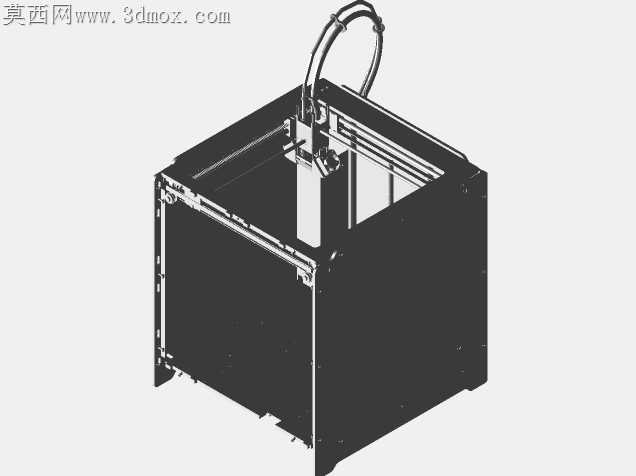

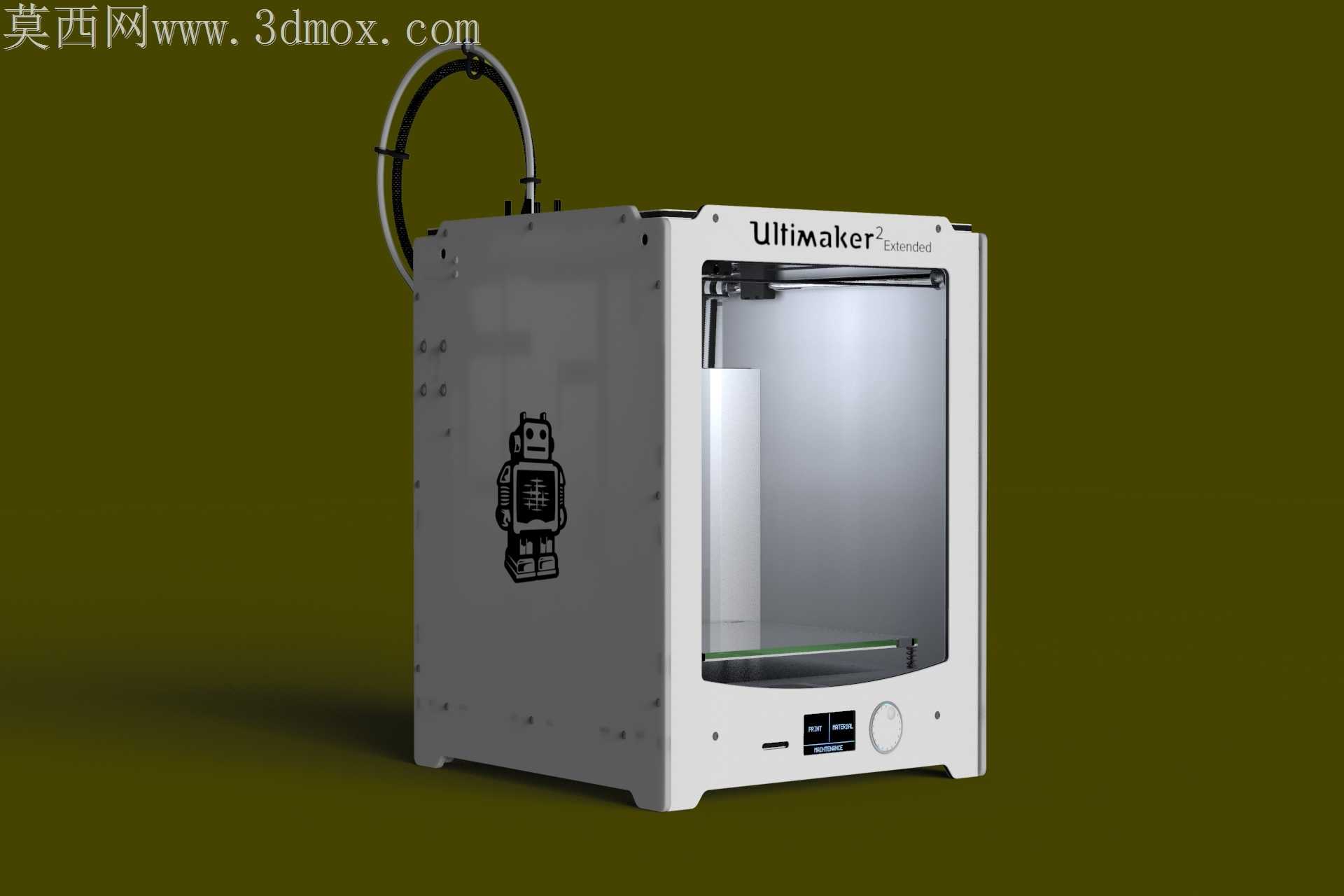

Ultimaker2扩展版FDM桌面3D打印机结构复刻

上次帮创客空间调试老款Ultimaker2的时候，发现原厂扩展版的Z轴加高段和原版底座衔接处，因为铝型材切割毛刺没处理干净，每次归零都有0.02mm的细微偏移，打出来的大尺寸模型总在180mm高度左右出现层纹错位，索性对着实机一点点测绘做了这套结构。

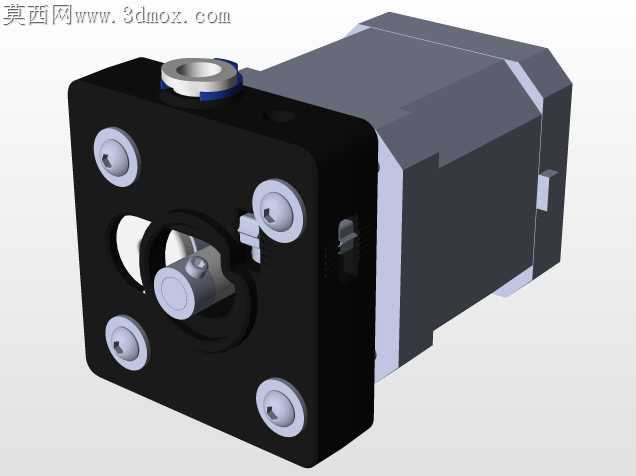

做Z轴双光杆同轴度校准的时候踩了不少坑，一开始直接照搬原厂的光杆固定座孔位，转档的时候发现不同软件导出的STEP文件里，固定座的同轴度公差飘了0.03mm，装上去光杆滑动有卡滞，后来特意把上下固定座的安装孔做了0.1mm的微调余量，不用额外铰孔就能把光杆的滑动顺畅度调到最佳。挤出机的快装结构也改了细节，原厂的挤出头快拆卡扣用久了会因为PLA碎屑堆积卡滞，我在卡扣的让位槽处多留了0.2mm的排屑间隙，日常维护的时候不用拆整个挤出机构就能清理残留耗材。

之前打竞赛实训用的大尺寸航模肋条，老款机型成型高度不够，每次都要分段打印再粘接，接缝处打磨要费半个多小时，这套扩展版结构把Z轴成型高度拉高到了300mm，刚好能覆盖大部分创客实训、课程设计的大尺寸零件打印需求。走线的时候特意把线材的走线路径做了内嵌式的线槽，不像很多改装件把线材露在框架外面，来回移动打印头的时候容易勾到线材造成打印中断，线槽的拐角处都做了R2的圆角，不会刮伤线材的绝缘层。

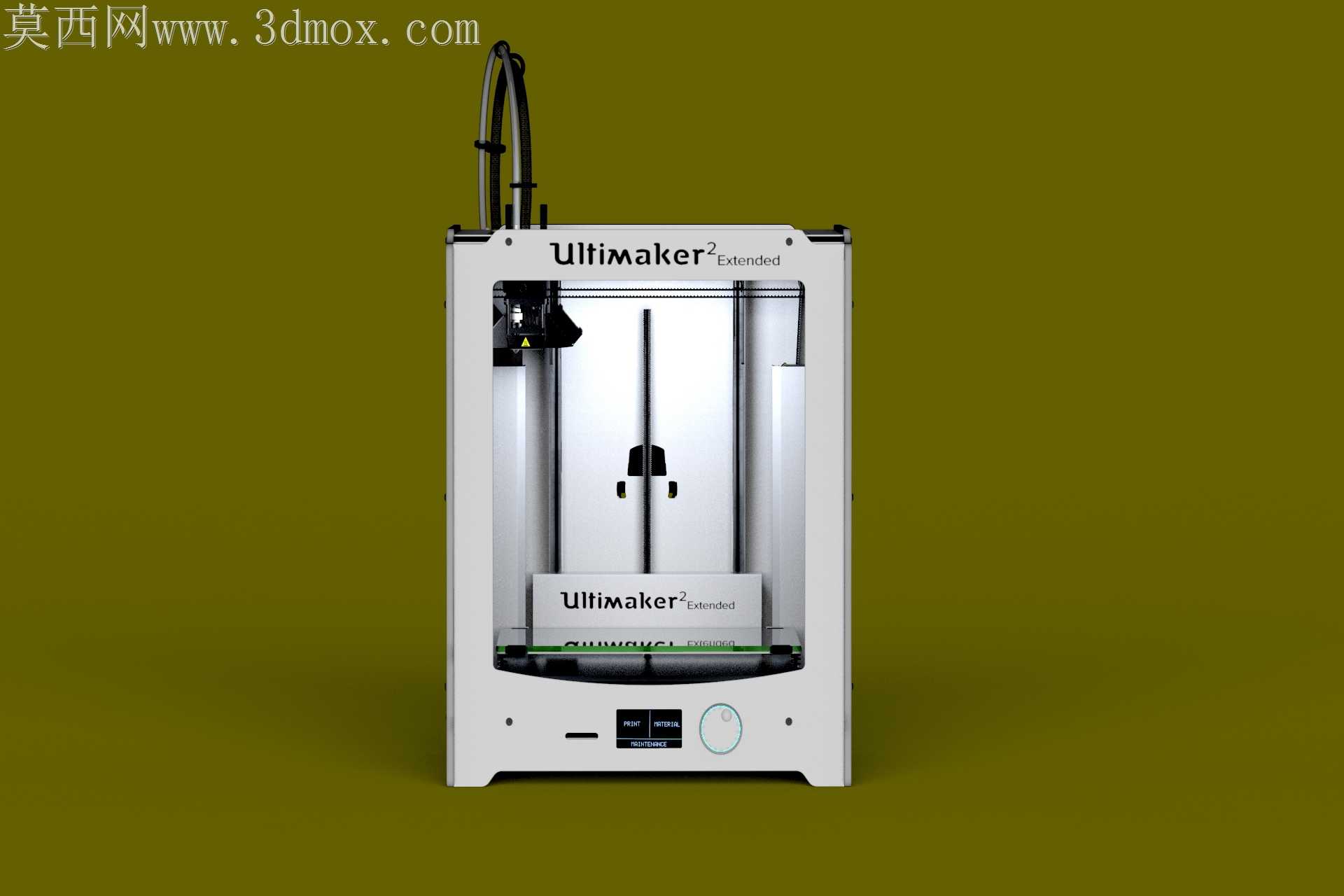

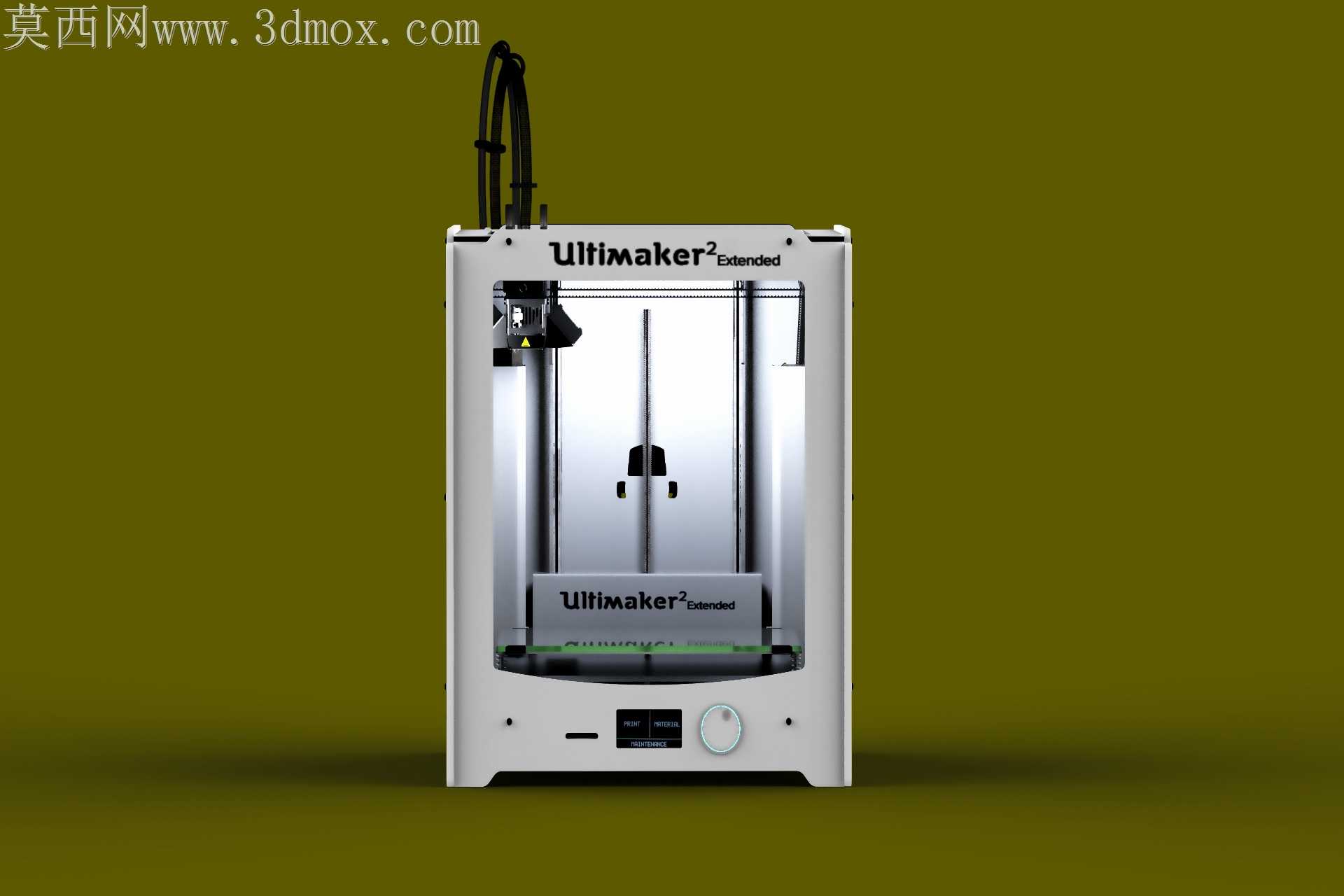

面板的操控按钮和显示屏的安装位也对着实机反复核对了尺寸，之前网上下的几个同类型模型，显示屏安装位的卡扣尺寸不对，装上去要么松垮晃荡，要么卡太紧把屏幕边框压出白印，我特意把卡扣的厚度做了0.15mm的减薄，装的时候不用大力按压就能卡到位，拆卸也不会断卡扣。散热风道的角度也调整过，原厂扩展版因为加高了Z轴，原来的散热风道吹到模型底部的时候风量衰减明显，打PLA的时候容易出现塌角，我把风道的出风角度往下偏了5度，同时把出风口的宽度收窄了2mm，让风束更集中地吹在刚挤出的耗材上，哪怕打300mm高度的模型，顶层的冷却效果也能和打印首层时保持一致。

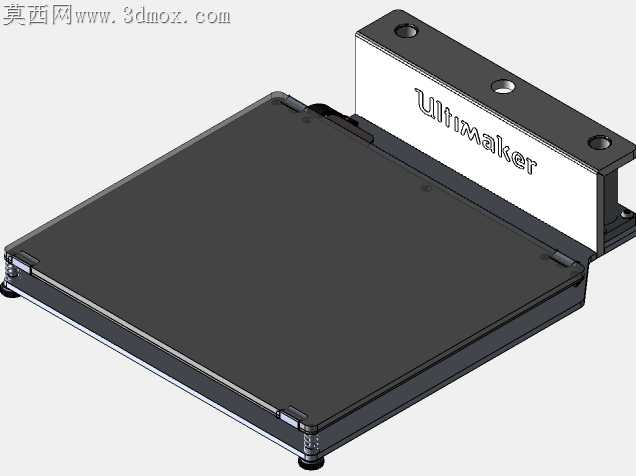

做框架装配的时候，特意把角码的安装沉头孔深度做了精准控制，螺丝拧进去之后刚好和铝型材表面齐平，不会凸出来刮到来回移动的打印平台，平台的调平螺母座也加了防脱卡槽，调平的时候不会因为拧太松把螺母掉落到机器内部拆半天。整个结构所有的配合间隙都按桌面级设备的日常使用工况做了适配，不用额外做二次加工，照着零件清单采购标准件就能装出一台能用的扩展版机型，不管是自己DIY改装还是做3D打印设备的教学演示，都能直接拿来参考结构细节。
