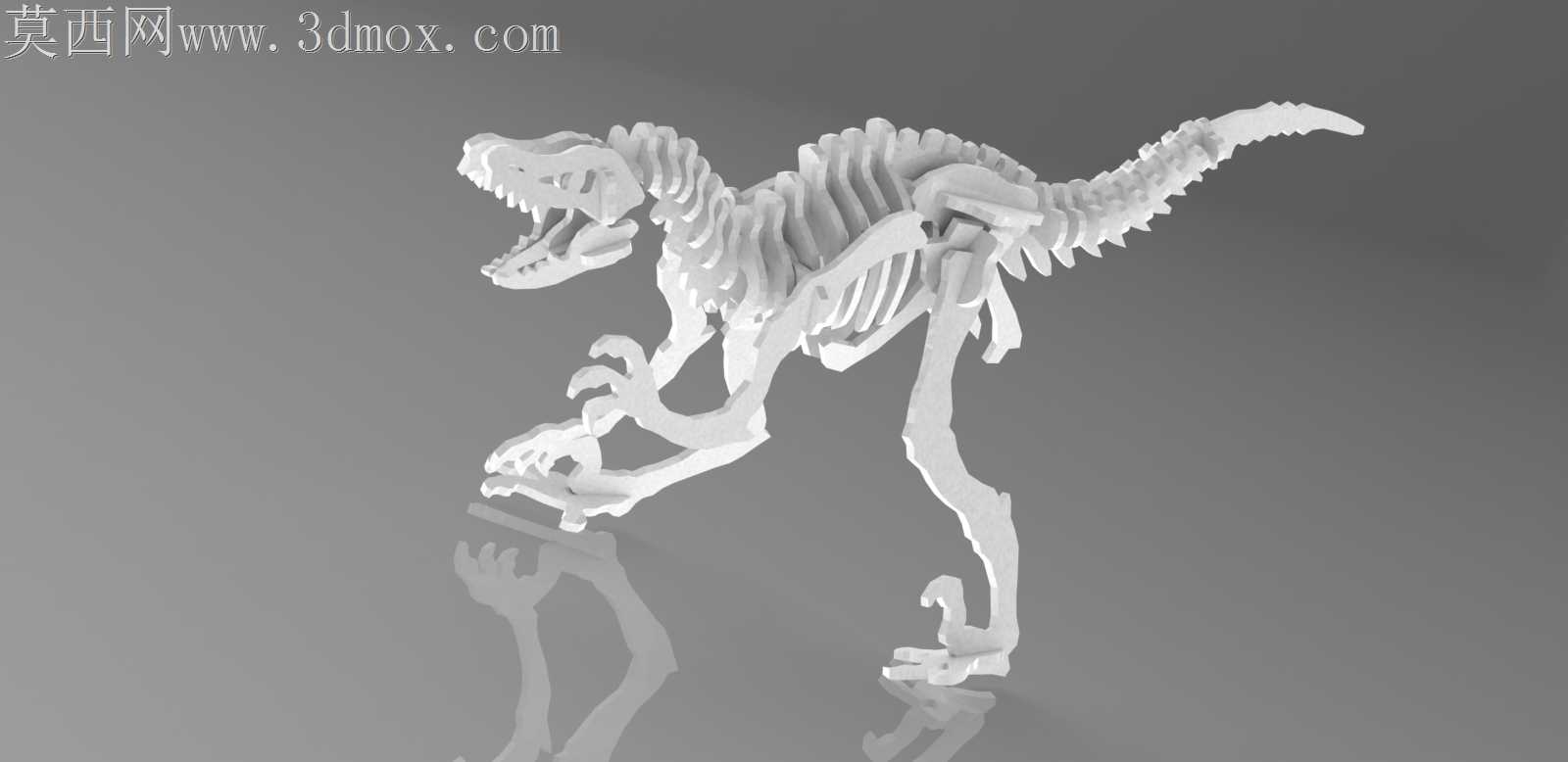

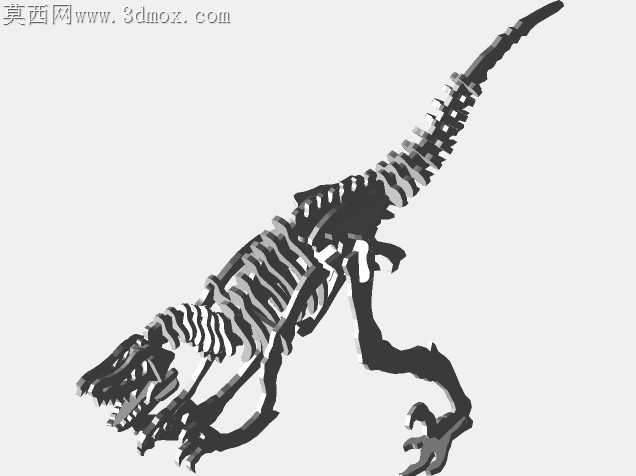

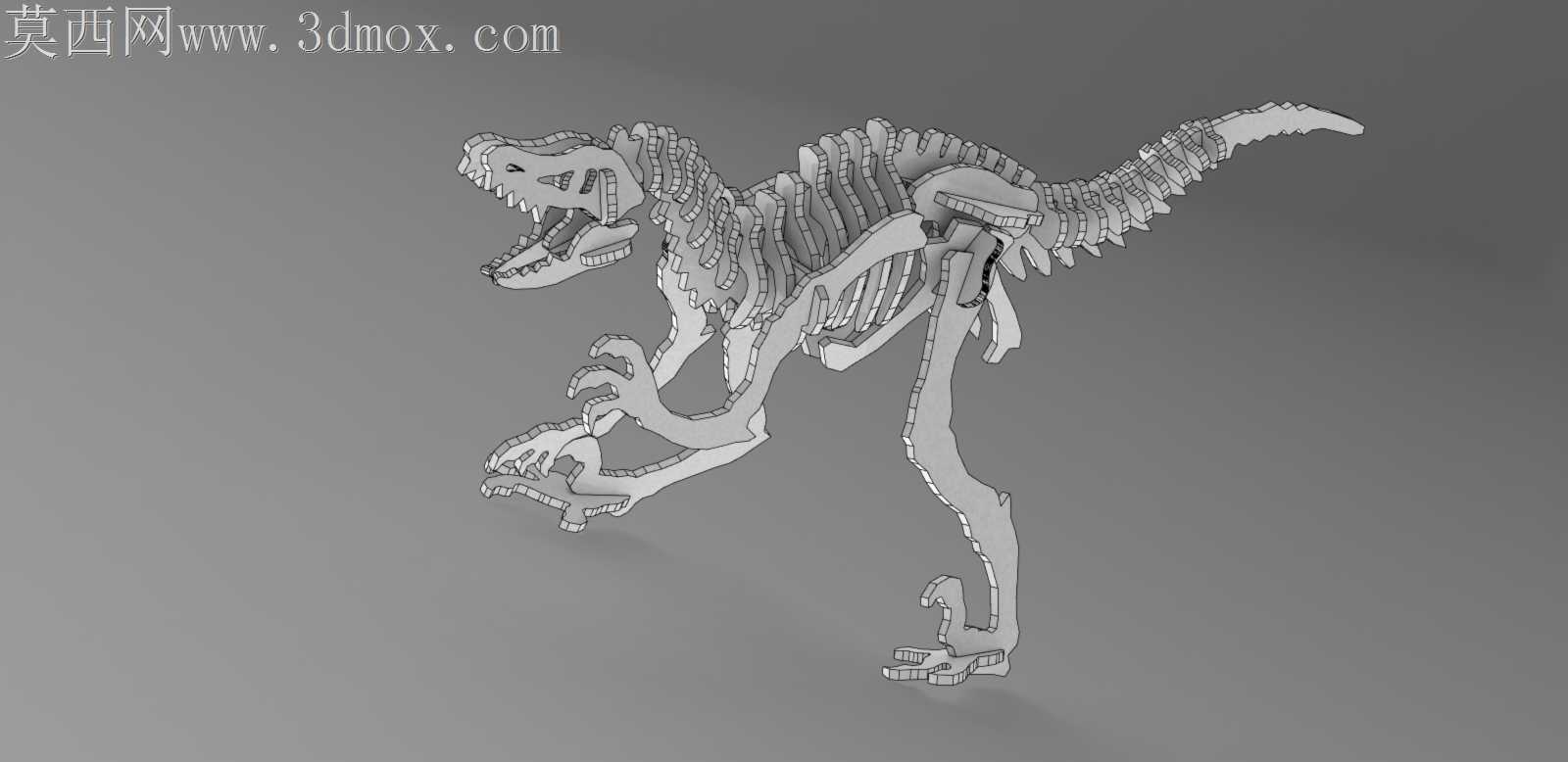

霸王龙骨架拼装式立体造型设计

当初做这套骨架造型的时候，最先踩的坑是薄片拼接处的切削毛刺，最开始试切的样件，脊椎段的插接槽边缘留了0.1mm的PETG毛边，插的时候直接把相邻椎骨的卡槽顶裂，后来反复调整了层厚参数，把拼接位的走刀路径往内收了0.15mm，才解决了装的时候卡滞崩边的问题。

做这个造型的灵感最早来自逛自然博物馆看到的霸王龙装架化石，当时盯着骨架的排列看了快一小时，发现常规的一体打印骨架要么支撑太多拆完留痕，要么关节位强度不够，摆姿势的时候容易断，才想着做分片插接的结构。最开始转格式的时候踩了大雷，从建模软件导到切片软件的时候，肋骨的薄片曲面因为法线翻转，出现了二十多处破面，切片的时候直接生成了一堆悬空的碎支撑，后来逐片检查法线方向，把每片骨片的厚度统一调到1.8mm，既保证了薄片的韧性，又不会因为太厚显得骨架笨重。

装配逻辑上我没做常规的卡扣位，而是参考了化石装架的榫卯思路，每段脊椎的插接位做了微小的过盈配合，不用胶水就能卡紧，还能小幅度调整颈部和尾部的弯曲角度，摆不同的动态姿势。最开始做的尾椎段插接公差留大了，装完之后尾巴往下垂，撑不住自身重量，后来把每段尾椎的插接深度加了1mm，还在靠近骨盆的三节尾椎里加了隐形的定位凸点，装完之后尾巴能自然上翘，还原霸王龙奔跑时的平衡姿态。

之前做实训作业的时候见过不少同学做仿生造型，要么只追求外形忽略结构强度，要么结构太牢拆不开，我做这套的时候特意把所有骨片的拼接位都做了圆角过渡，没有尖锐的棱角，就算是新手拼装也不会划手。头骨部分是最难处理的，牙齿的排列和下颌的开合角度调了不下十次，最开始下颌和头骨的连接位太松，嘴张开就合不上，后来把连接轴的直径加了0.2mm，还做了微小的阻尼感，能固定住张嘴、闭嘴的不同状态，不用额外加支撑件。

量产的时候也做了取舍，最开始想在每根肋骨上做细微的骨纹理，后来试打发现纹理太细的话，层纹会把细节盖掉，反而显得粗糙，就把纹理深度调到0.2mm，既能摸到化石的粗糙质感，又不会因为细节太小打印失败。骨盆位置是整个骨架的受力核心，最开始做的分片是左右两半，拼完之后接缝在正中间，站的时候容易从接缝处裂开，后来把分片位置改到了骨盆和股骨的连接位，整个骨盆做成一体片，承重能力直接提了一倍，就算把整个骨架拿起来挪动，也不会出现散架的问题。

做的过程中还特意调整了四肢的受力角度，最开始的站姿重心太靠前，放桌上总往前栽，后来把后脚掌的接触面积加大了2mm，把身体重心往后移了3mm，不用额外配底座就能稳稳站住，省了额外做底座的材料。前爪的部分最开始做的是和手臂一体的，后来发现打印的时候前爪的小爪子容易断，就把前爪做成了单独的插接件，就算不小心碰断了也能单独替换，不用整个手臂都重打。
