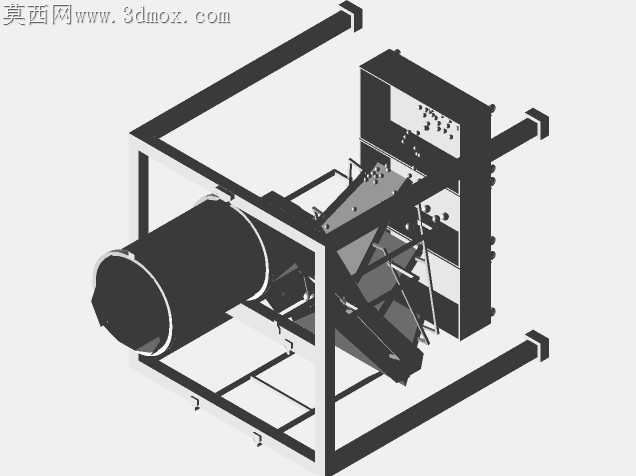

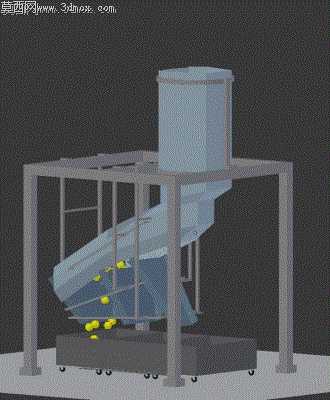

按尺寸分级的球形物料分选设备结构

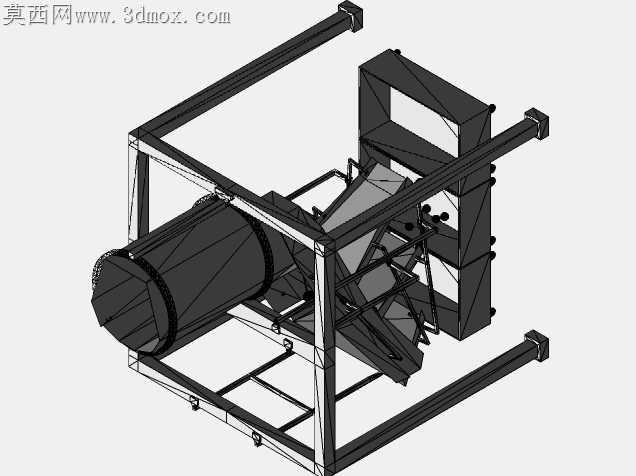

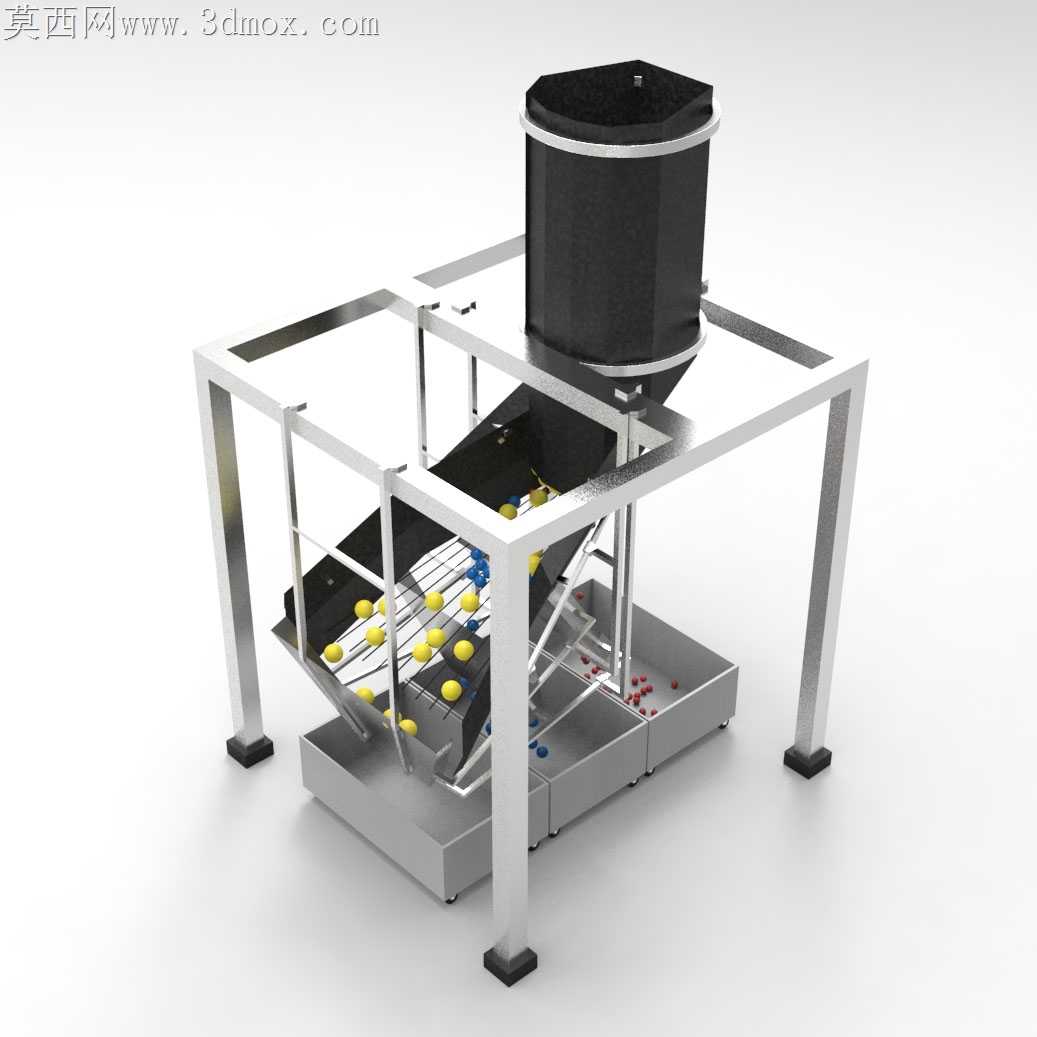

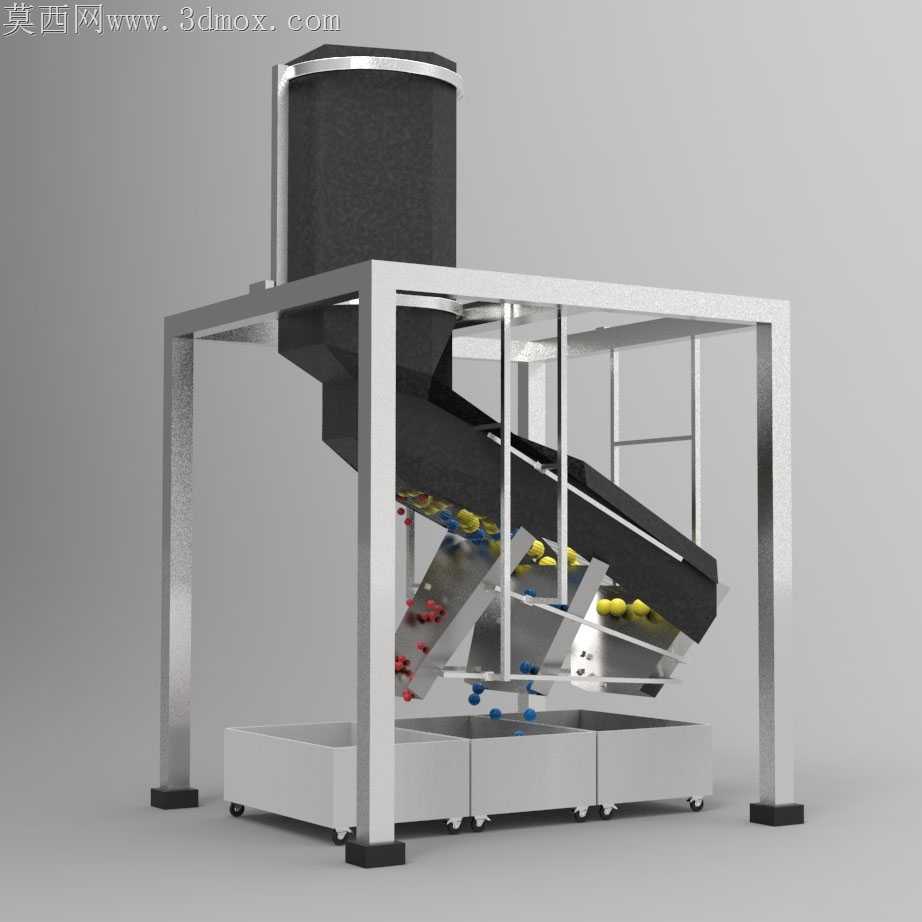

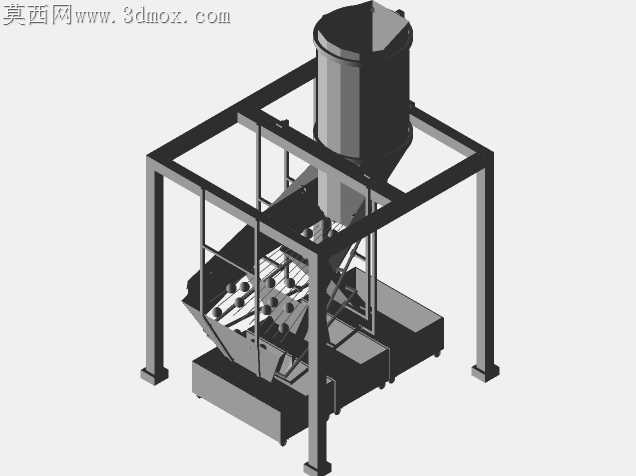

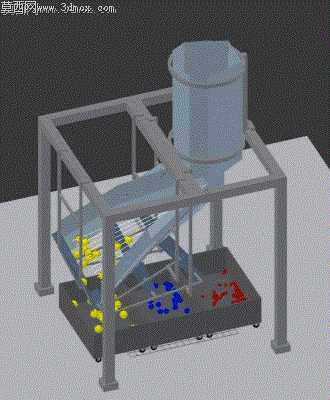

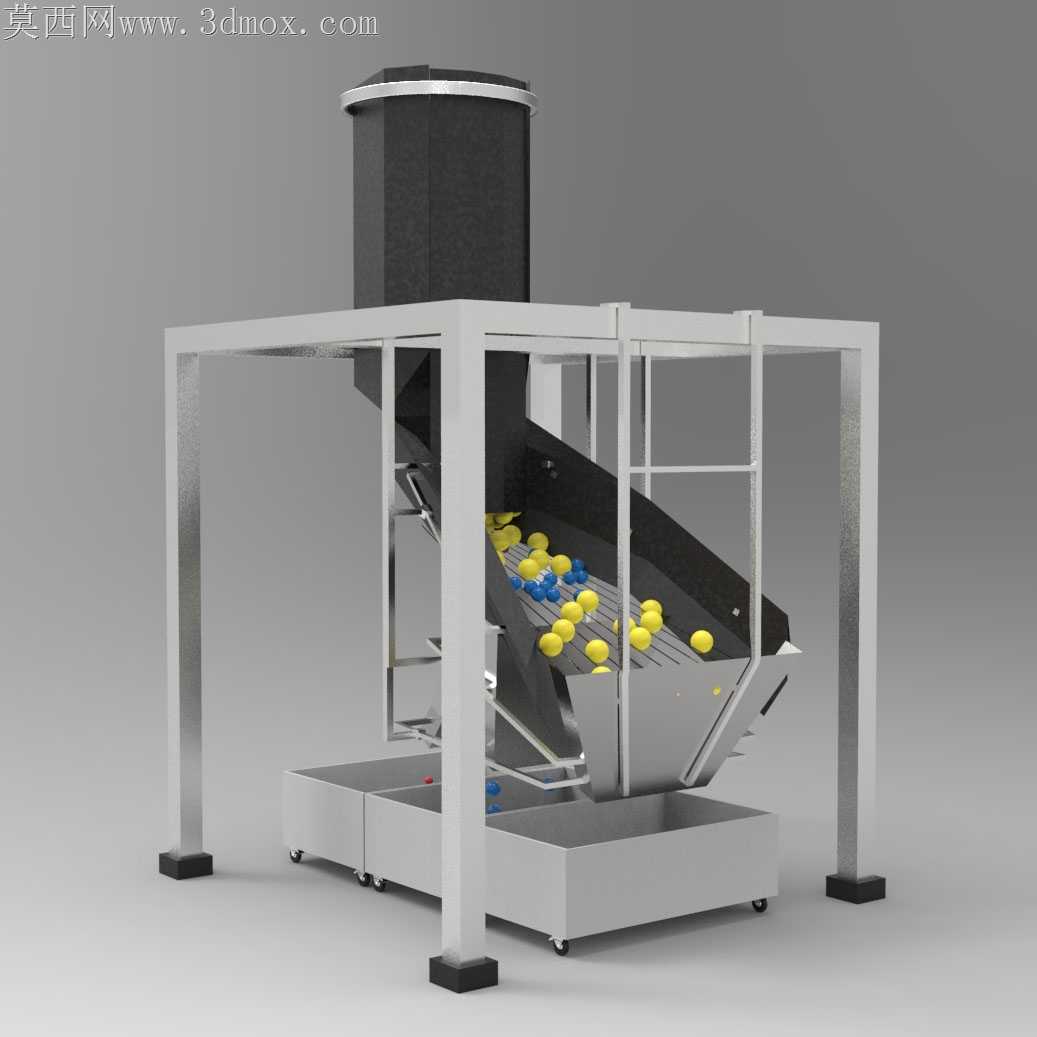

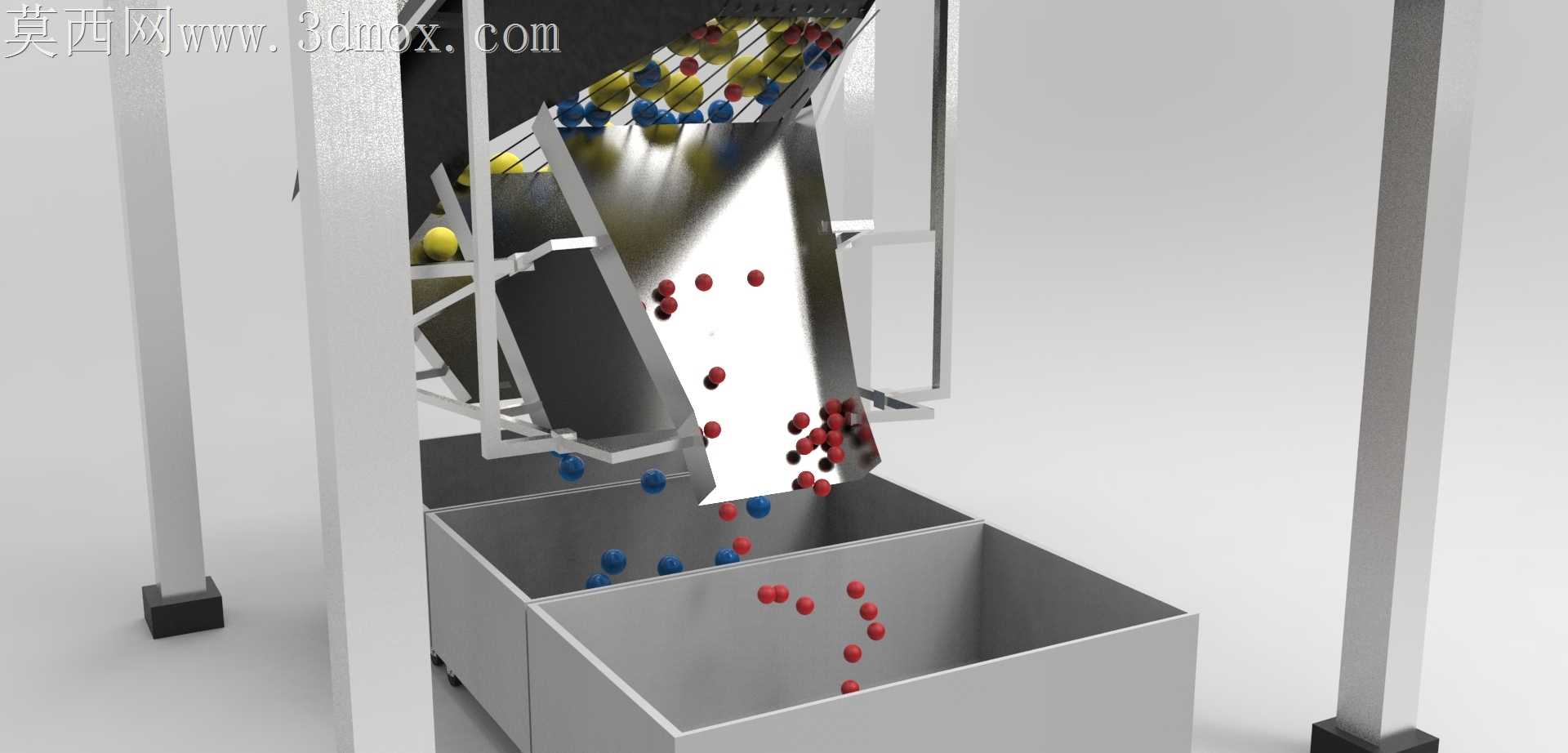

刚拿到这个分选需求的时候，最先踩的坑是斜置筛面的装配公差，一开始留的0.2mm间隙在试装的时候卡了三颗黄球，拆下来才发现筛条的焊接变形量没算进去，后来把筛条的安装座改成了腰型孔，现场能微调0.5mm的间隙，才解决卡料的问题。料斗部分一开始做的直筒下料，试机的时候发现球形物料容易在出料口起拱，后来把锥段的角度改到了62度，内壁加了一圈微凸的导流筋，不用加振动器也能顺畅落料，省了一套振动组件的成本。机架用的是方管焊接结构，一开始没考虑支脚的调平需求，放在不平整的地面上筛面倾斜角度偏差超过2度，分选尺寸直接飘了，后来在四个支脚加了可调橡胶脚杯，调节范围15mm，不管是车间水泥地还是实训台都能快速找正水平。跨软件转档的时候，一开始把筛条的圆角特征丢了，尖锐的棱边会刮伤物料表面，后来在转STEP格式的时候特意保留了小面组特征，导进其他软件也不会出现破面或者特征丢失的问题。做结构取舍的时候，一开始想加个自动计数的模块，后来考虑到设备主打低成本小型分选场景，把非必要的检测组件去掉，把预算都放在筛分精度的稳定性上，毕竟用户要的是能稳定把不同尺寸的球分开，多余的功能反而会拉高故障率。筛面的排布也改了三版，一开始是等间距筛条，后来发现小尺寸球容易卡在两根筛条的端部，把筛条改成了递进式间距，从入料端到出料端间隙慢慢变大，物料在下滑过程中自然按尺寸透筛，不会出现混级的情况。接料盘做了分仓隔断，每个仓对应一个尺寸区间，隔断板做了快拆设计，换分选规格的时候不用拆整个机架，抽出来调整隔断位置就行。之前做实训项目的时候见过不少分选设备要么卡料要么精度不稳，这次特意把所有运动部件都做了无锐角处理，日常维护的时候不会划手，外露的紧固件都用了防松螺母，长时间运行也不会因为振动松脱。
