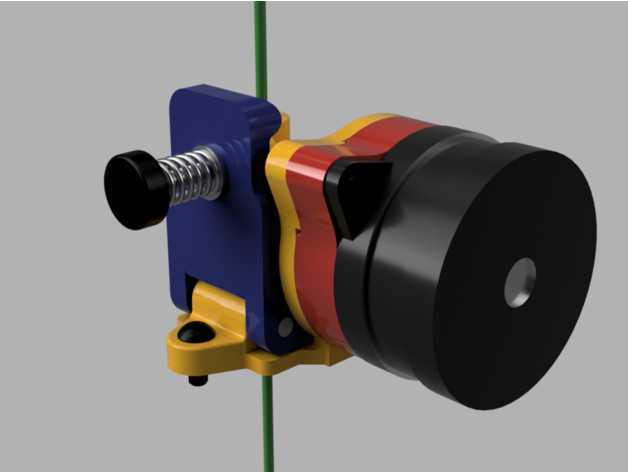

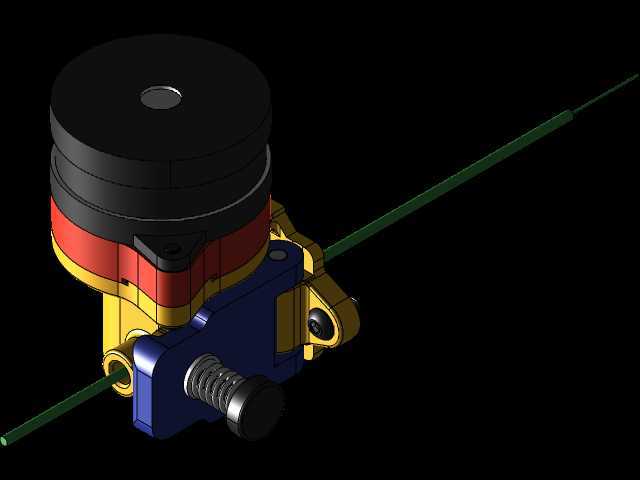

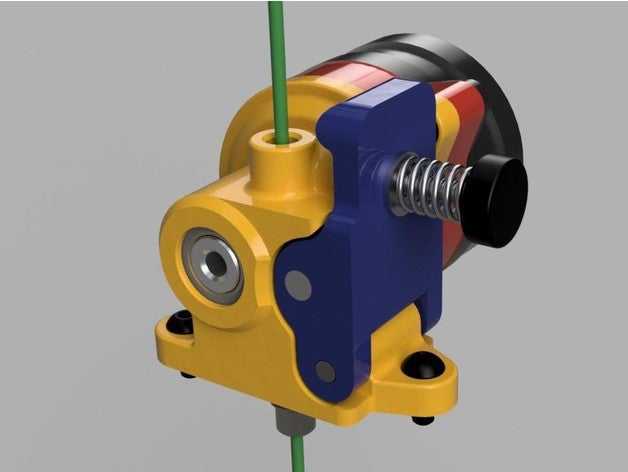

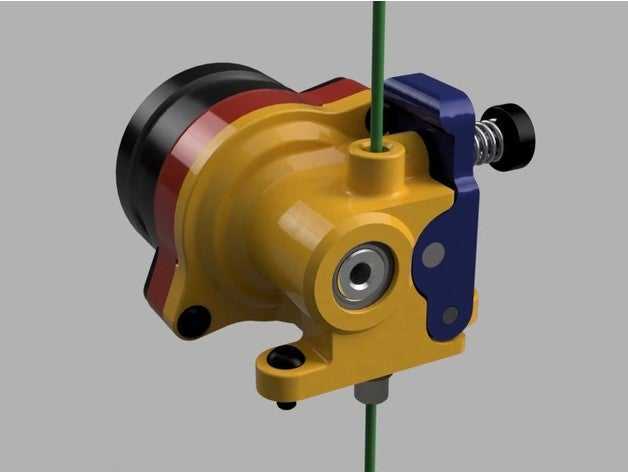

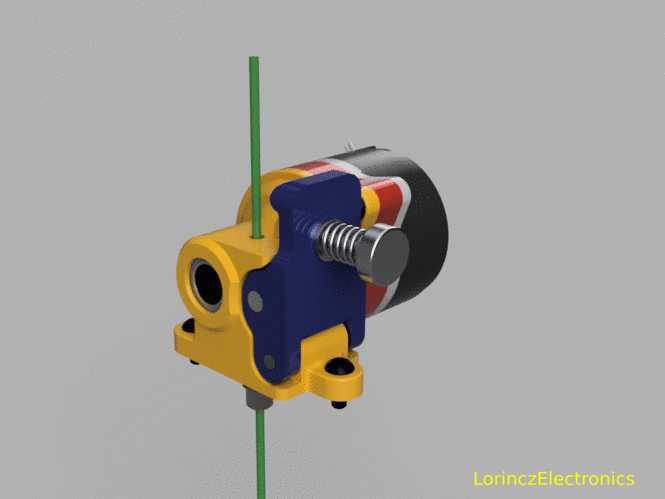

Orbiter“140g直接双驱动挤出机，推力可达10kg

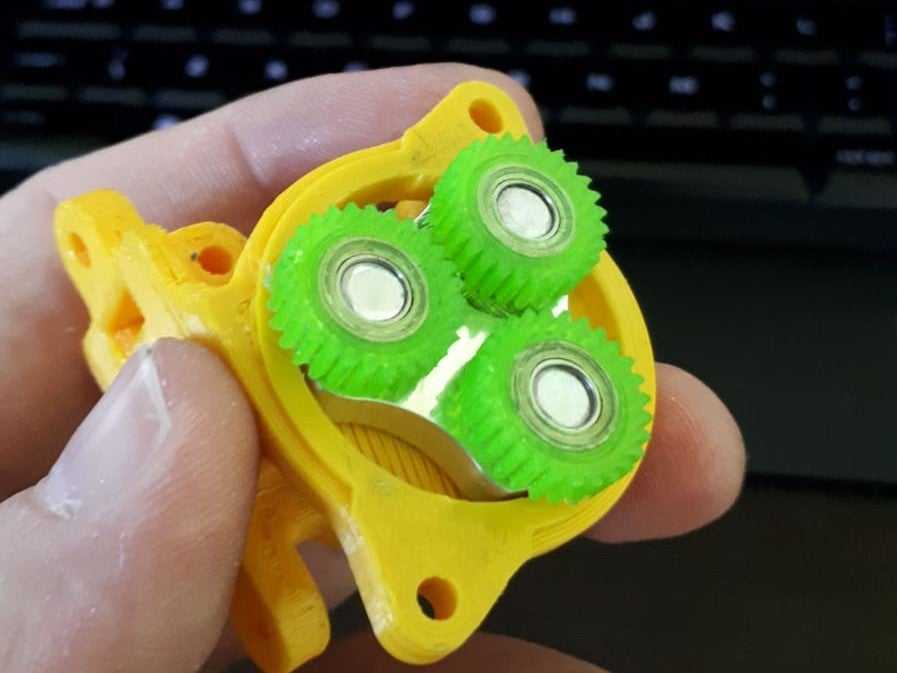

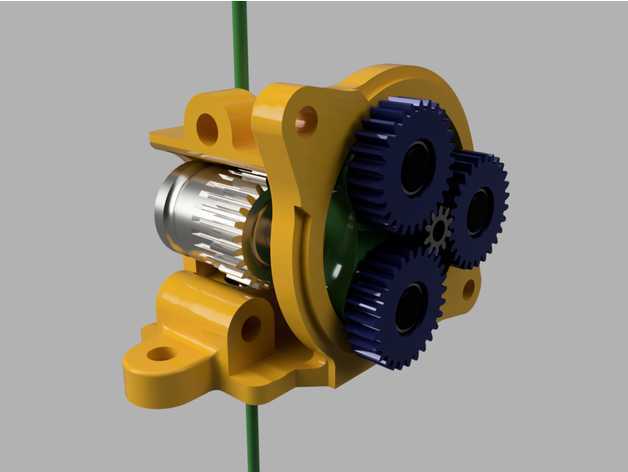

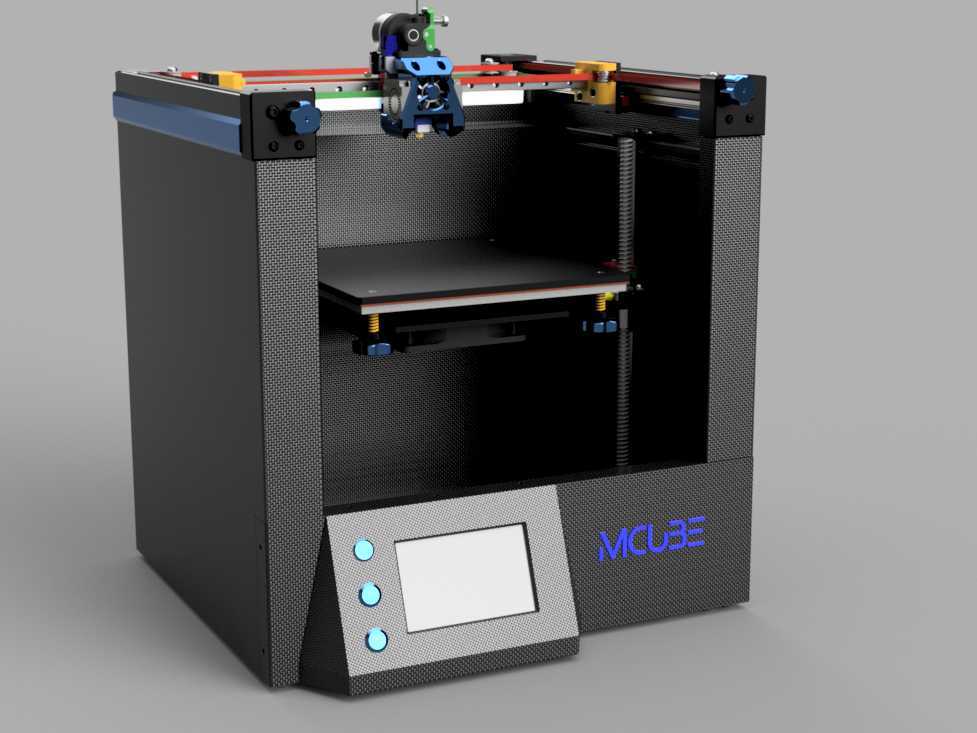

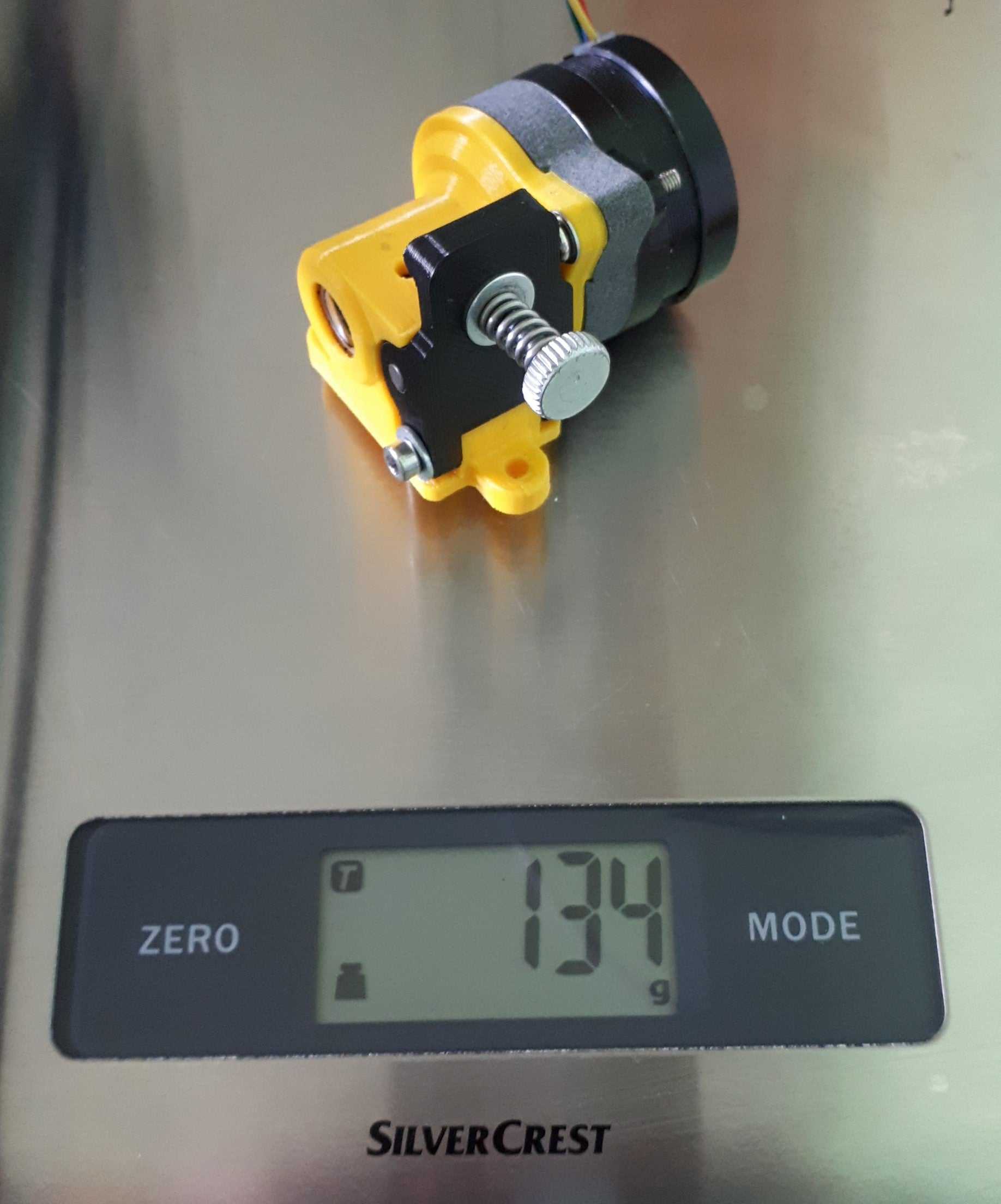

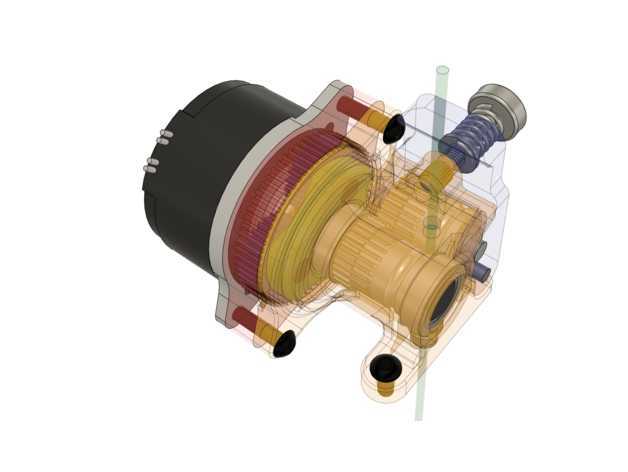

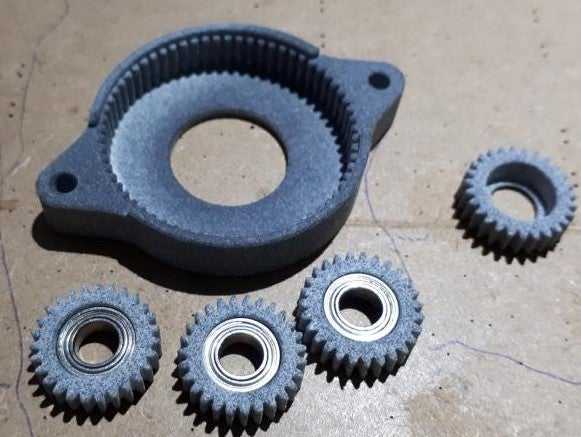

大家好！这是我的最新设计，一个高精度的直接挤出机使用行星齿轮箱加上大（12毫米直径）双驱动邦德科技风格的齿轮-套。短spek：传动比-7.5和7.2长丝推力120Ncm（最大理论值）-12.4 Kg（万泰步进机）长丝推力103Ncm（最大理论值）-10.5 Kg（LDO步进机）长丝加速至660mm/s^2挤出速度：60mm/s总重约140g挤出机由小型圆形nema 14驱动步进器。这个轨道器在我的MachCube 2.1上以200mm/s速度打印：https://youtu.be/aZolOWtBbMEIn在过去的几个月里，我用蜗轮挤出机进行了试验，取得了很好的效果，然而并不完美，所以我决定去一个不同的接近什么我了解到蜗轮并不是挤出机的最佳选择。虽然高齿轮比提供了一个很好的理论灯丝推力在现实中，这并不总是正确的，主要是因为蜗轮效率是相当高的低。低塑料印刷齿轮更糟糕，在高扭矩下，它们的效率远低于50%。塑料蜗轮的轮齿有点弯曲，导致喷嘴中的压力变化，从而导致印刷表面上出现一些微小的波浪状瑕疵。20-30:1的齿轮比大大降低了这种影响，但步进机将无法提供像样的灯丝加速，使印刷速度急剧减慢，因为它必须等待挤压（Zesty Nimble的情况就是这样，flex3drive驱动采用Nema8，我以前的基于蜗轮的挤压机也采用这种方式，加速度低于100mm/s^2）。由于上述论点，我决定采用不同的方法，使用行星齿轮箱（效率超过96%）。同时，我已经从小的双轮毂（5毫米）改为更大的（8毫米），因为轮毂齿在灯丝中咬合的深度在不同的材料上更恒定。更多的牙齿接触灯丝。有一个稍微更好的抓地力对灯丝产生更准确的挤出。在不利的一面，更大的枢纽广告更多的重量
