六缸星型旋转活塞航空发动机结构模型

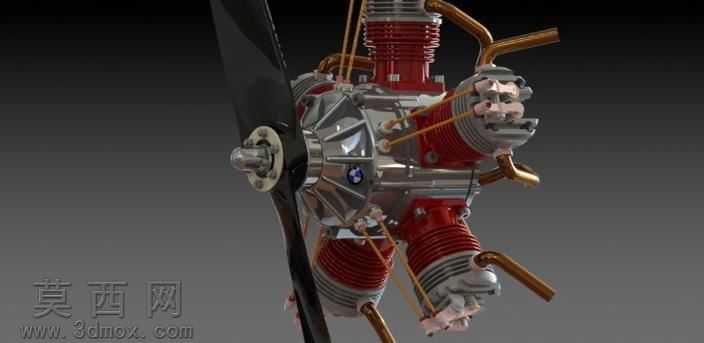

本模型为六活塞旋转式航空发动机的完整三维结构模型，建模过程中先基于星型发动机的经典布局逻辑完成整体框架搭建，以中心曲轴输出轴为核心基准，沿周向均匀排布六个独立活塞气缸单元，严格还原了旋转式发动机气缸随输出轴同步公转、活塞在气缸内完成往复运动的特殊运动逻辑。建模阶段对每一处结构细节都做了精准还原：包含带散热鳍片的红色气缸套构件，每一片散热鳍片都按照真实航空发动机的散热需求做了等距阵列排布，鳍片厚度、倾斜角度都参考真实小型航发参数设置；金属质感的曲轴箱壳体做了分模面、安装定位孔、加强筋结构的刻画，还原了铸铝壳体的真实结构特征；每一组活塞连杆组件都单独建模，精准匹配活塞销、连杆大头、连杆小头的配合公差，可直观展示活塞往复运动通过连杆转化为曲轴旋转运动的传动路径；外露的铜质进排气管路按照真实管路走向做了弯曲造型处理，管路接口处的固定卡箍、连接法兰都做了细节还原；前端配套的螺旋桨安装座、桨毂定位结构也完整呈现，可匹配对应规格的螺旋桨模型完成整机装配。材质渲染阶段针对不同构件做了差异化材质调配：气缸散热鳍片部分采用耐高温红漆金属材质，调整了漆面的粗糙度与金属度参数，还原高温工况下漆面的微哑光质感；曲轴箱、活塞、连杆等金属构件采用抛光铸铝材质，添加了细微的使用磨损纹理与金属反光效果，提升模型真实感；铜质管路采用紫铜材质，调整了氧化层的色彩偏差，还原铜质构件长期使用后的色泽变化；密封垫片、管路卡箍等非金属构件采用对应的橡胶、镀锌钢材质，区分不同部件的视觉特征。设计过程中还配套完成了运动学分析程序的逻辑匹配，可通过参数输入调整活塞行程、气缸数量、转速等核心参数，直观展示不同参数下发动机的运动动画效果，完整呈现旋转式活塞发动机的工作原理，可用于航空动力结构教学、发动机原理演示、航模配套设计参考等场景，模型各部件均做了独立分组命名，可支持拆解查看内部结构、修改设计参数、导出工程图纸等后续操作。
