宝马M20直列六缸汽车发动机结构模型

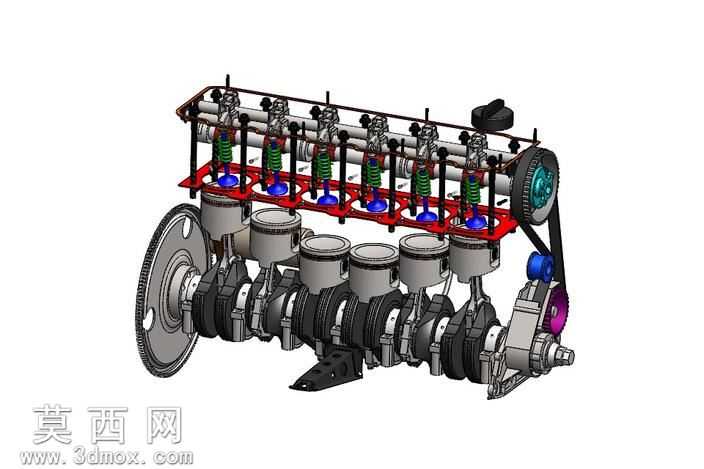

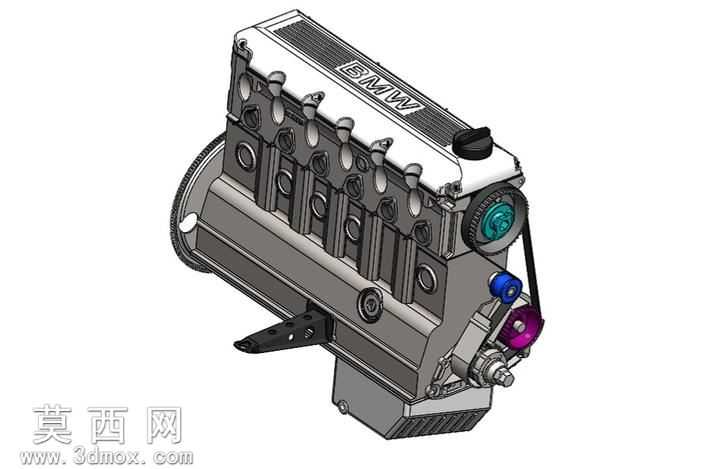

本模型为宝马M20直列六缸发动机的全结构三维建模作品，完整还原了该款经典民用汽车引擎的全部核心组件，建模过程严格遵循真实发动机的尺寸比例与装配逻辑，对每一处机械结构都做了精细化的还原。建模阶段采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模：首先构建曲轴总成，精准还原六个曲柄销的相位夹角、平衡重的轮廓结构、前后端油封安装位与飞轮连接法兰的细节特征，保证曲轴的动平衡结构符合直列六缸引擎的120度点火间隔设计逻辑；随后完成活塞与连杆组件的建模，还原活塞的燃烧室凹坑造型、活塞环槽结构、活塞销座孔的加强结构，以及连杆的杆身截面造型、大小头轴瓦安装位的细节，确保活塞连杆组与曲轴的装配匹配度完全符合真实机械配合关系。接下来完成气缸盖总成的建模，精准还原直列六缸布局的每一个进排气道结构、气门导管安装位、气门弹簧座结构、凸轮轴轴承座的定位特征，同时还原顶置凸轮轴的凸轮型线、气门摇臂的传动结构、气门弹簧的螺旋造型与节距变化，以及气门室盖的密封结构与安装点位；此外还完整还原了正时传动系统，包括正时齿轮的齿形参数、正时链条的链节结构、张紧器的调节机构、正时罩壳的密封与安装结构，以及前端附件驱动轮系的皮带轮、张紧轮布局，后端飞轮与离合器安装位的细节，油底壳的储油结构与放油螺栓位置，发动机悬置安装支架的固定点位也都做了完整呈现。材质与渲染阶段，针对不同零件的材质属性做了区分设置：铸铁材质的缸体、曲轴采用带有细微铸造颗粒质感的深灰色金属材质，调整粗糙度参数还原铸铁件的哑光金属质感；铝合金材质的缸盖、气门室盖采用更浅的银灰色金属材质，添加轻微的车削纹理细节还原铝合金机加工表面的质感；活塞、连杆等锻钢零件采用亮银色金属材质，调整高光参数体现锻钢件的致密金属质感；气门弹簧采用弹簧钢材质，还原其表面氧化处理后的暗蓝色金属光泽；正时皮带、密封胶条等橡胶零件采用哑光黑色橡胶材质，添加细微的颗粒质感模拟橡胶表面的触感；各类密封垫片采用非金属复合材质，调整半哑光的质感参数区分于金属零件。渲染阶段采用柔和的工业产品布光方案，通过多盏区域光从不同角度打光，避免金属表面出现过曝的高光死白，同时清晰展现每一处零件的轮廓与装配关系，对内部运动组件做了半透明的视觉处理，让观看者可以清晰看到活塞连杆与曲轴的配合结构、气门与凸轮轴的传动逻辑。整个模型完整呈现了直列六缸发动机从曲柄连杆机构、配气机构到正时系统、附件系统的全部核心组件，装配关系完全符合真实机械的配合逻辑，没有出现结构干涉或者装配错位的问题，清晰展现了宝马M20这款经典引擎的机械结构设计特点，能够直观展现四冲程内燃机的工作原理与各组件的协同运作逻辑。
