30立方立式储水塔结构设计方案

上次在现场帮施工队核对旧水塔改造尺寸，爬上去才发现原有爬梯的踏步间距差了两公分，工人带工具上下的时候脚卡过两次，罐底和支架连接的焊缝位置因为常年积水锈蚀，测厚的时候比设计值薄了快1.5毫米，回来做这套30立方储水结构的时候，特意把这些踩过的坑都揉进了细节里。

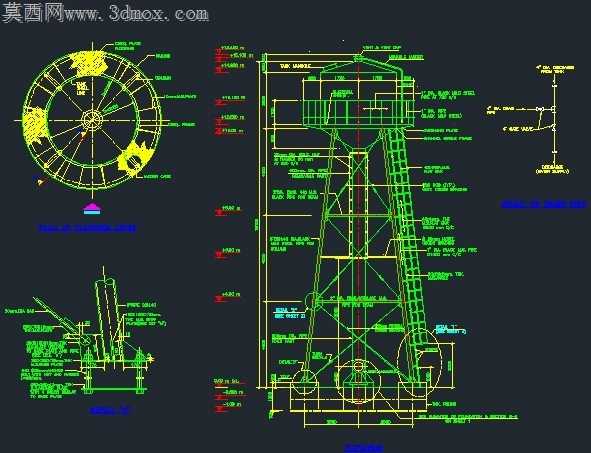

做支架腹杆排布的时候没直接套通用桁架的标准间距，特意对应了罐体底部三个支脚的受力点，把斜撑的交汇点直接对准支脚的传力路径，之前见过别家做的同容积水塔，腹杆错开了支脚位置，用了两年支架就出现了轻微的侧向变形，校正的时候花了不少功夫。爬梯的踏步我反复调了三次间距，最终定在280毫米，刚好适合成年男性带维修工具上下的步幅，侧面还加了连续的护笼圈，从离地面两米的位置一直延伸到罐顶的操作平台，之前现场遇到的护笼断档的问题直接规避掉，连护笼的竖杆间距都卡在180毫米，防止维修的时候工具从缝隙掉下去砸到人。

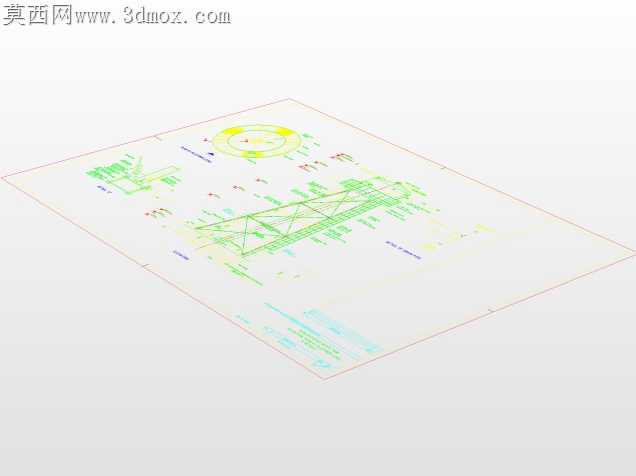

转档出二维标注的时候踩过跨软件的坑，最开始把环形罐顶的人孔、透气孔、溢流管的位置导成工程图的时候，几个管口的角度标注总是飘位，后来特意把每个管口的定位基准都锁在罐顶的中心十字基准线上，连法兰盘的螺栓孔定位都单独做了放大视图标注，车间下料的时候不用反复核对三维模型，直接看图纸就能切料。罐壁的板厚我没一味追求厚板，从上到下做了梯度变厚，最上层罐壁因为只受上部的小部分水压，用了6毫米的钢板，越往下水压越大，最下层和罐底连接的位置用了10毫米的钢板，既满足满水工况的强度要求，又不会因为全用厚板造成材料浪费，之前算过比等厚板的方案省了近12%的板材成本。

罐顶的操作平台我特意把护栏高度做到了1.2米，踢脚板也加高到150毫米，之前去现场巡检见过平台上放的扳手顺着没踢脚板的边缘滑下去，差点砸到地面的巡检人员，这个细节绝对不能省。还有罐底的排污口，我把位置设在了罐底找坡的最低点，坡度按千分之三做的，排污的时候不会有积水残留在罐底滋生水垢，溢流管的口径比进水管大了一号，就算进水阀故障满水，也能快速把水排走不会溢到操作平台上。

之前做实训作业的时候见过学生把爬梯直接焊在罐壁上，满水加载的时候罐壁被爬梯的焊缝扯出了微变形，这次特意把爬梯的固定点都连在支架的主立柱上，荷载直接传到支架基础，不会给罐壁额外的局部应力。连每个连接节点的螺栓规格都在模型里配好了，现场安装的时候不用临时找替代件，避免因为螺栓强度不够留下安全隐患。
