小型12V电控斜舌式电磁锁具结构设计

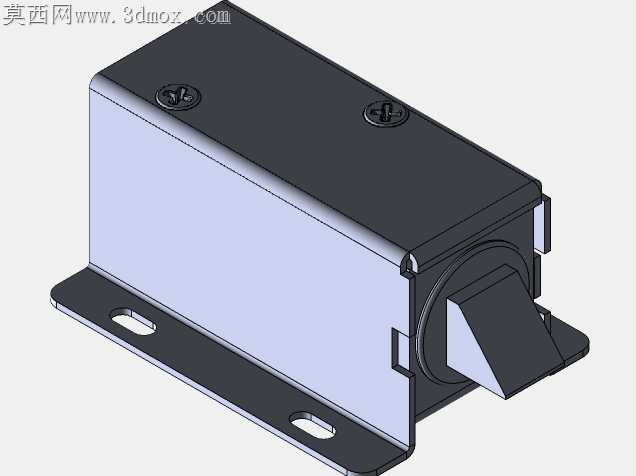

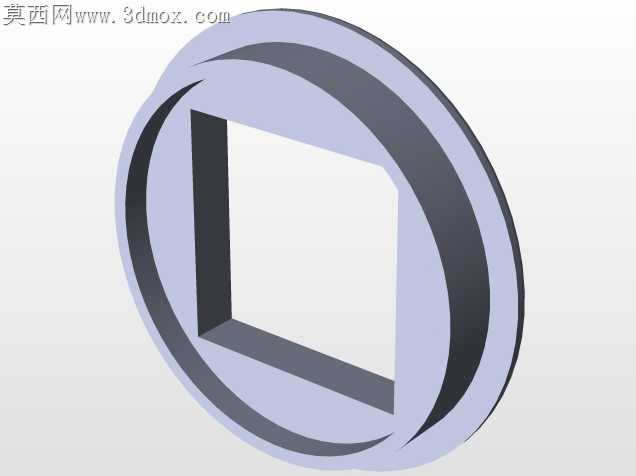

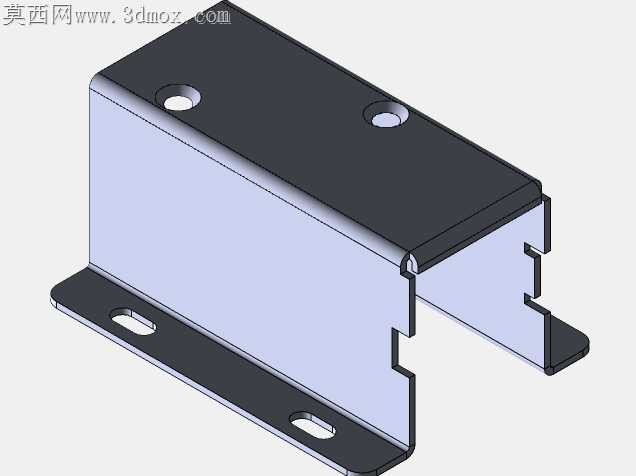

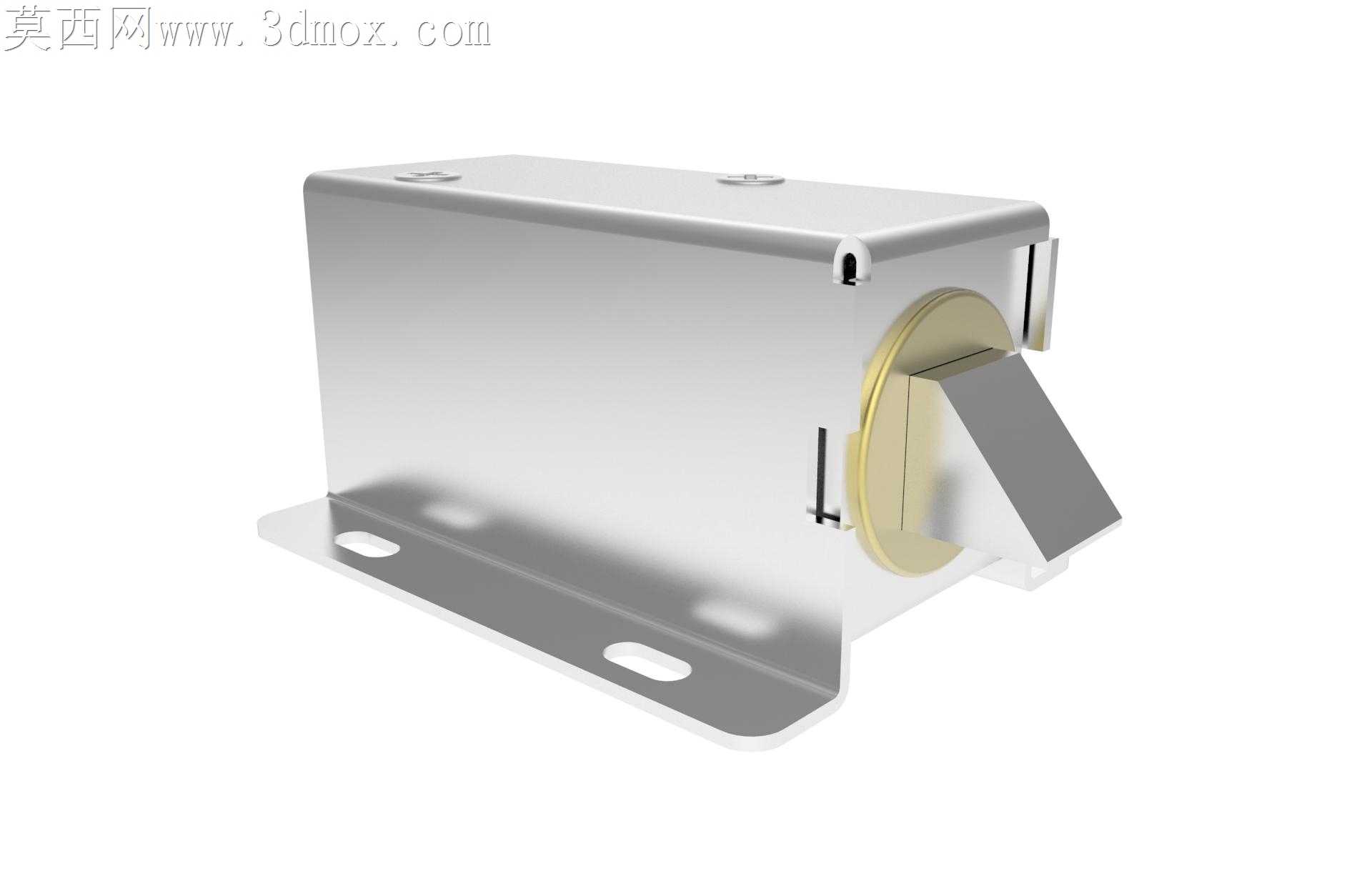

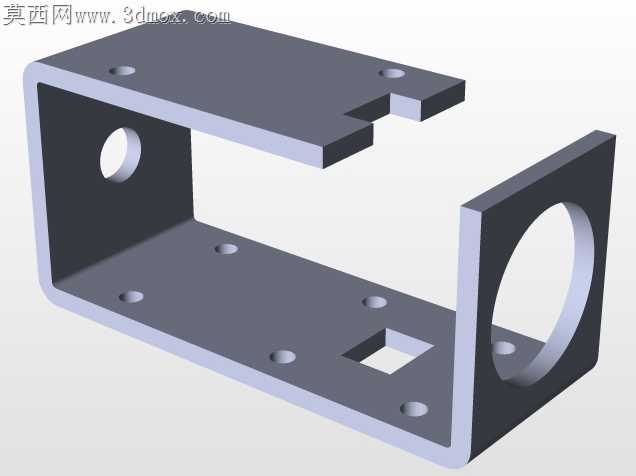

刚拿到这套锁的手板样件时，锁舌侧边的冲压毛刺卡得复位弹簧没法顺畅归位，斜舌和锁壳配合的单边公差留了0.12mm，实际钣金折弯后回弹超差，锁舌弹出时会蹭到壳体内壁，通电吸合的时候能听见明显的摩擦异响。最开始构思这个结构的时候，是想做适配小型储物柜、寄存柜的低压电控锁，12V供电刚好匹配多数柜体的弱电回路，不用额外做电压转换。锁壳用的是冷轧钢板折弯成型，安装脚的两个长圆孔特意留了安装调节余量，现场装的时候就算柜体开孔有1mm左右的偏差，也能顺利对位固定，不用重新扩孔。斜舌的斜面角度改了三版，最开始做的45度角，关门的时候撞击力太大，长期用会把电磁铁的衔铁撞歪，后来调到32度，关门时的侧向分力能顺畅把锁舌压回锁体，不会硬顶。跨软件转档的时候，衔铁和线圈配合的环形面一开始出现了破面，因为线圈外包的绝缘层是薄壁特征，转格式的时候面片公差没匹配上，后来把配合面的公差阈值调到0.02mm才修复完整，不会出现装配干涉。量产的时候特意把锁舌的导向槽做了0.2mm的加深，原来的浅导向槽在弹簧力偏载的时候会让锁舌歪卡，加深后就算弹簧安装时有轻微偏斜，锁舌也能沿着导向槽顺畅滑动，不会出现卡滞打不开的情况。电磁铁的安装位做了两个定位凸点，不用额外打螺丝固定，装配的时候直接卡进壳体内的卡槽里，生产线上的装配效率能提三成，也避免了螺丝松动导致电磁铁移位的问题。之前做实训样件的时候，有学员把线接反了，发现这个锁反接也不会烧线圈，只是不会吸合，特意在线圈进线端加了防反接的保护结构，现场施工的时候就算接错线也不会损坏元件。锁体侧面的出线槽做了翻边处理，不会割破线材的绝缘皮，之前有版没做翻边，线材来回晃动的时候被钣金锐边割破，造成短路隐患，翻边后就算线材被拉扯，也不会直接蹭到锐边。斜舌表面做了镀彩锌处理，耐磨又防锈，就算在湿度稍大的寄存柜环境里用，也不会轻易生锈卡滞。整个锁的装配没有用复杂的卡扣或者焊接件，所有零件都是冲压或者机加工的标准件结构，后期维护的时候拆开两个固定铆钉就能更换内部零件，不用整个锁报废。
