红古铜弹簧搭扣箱扣锁紧结构设计

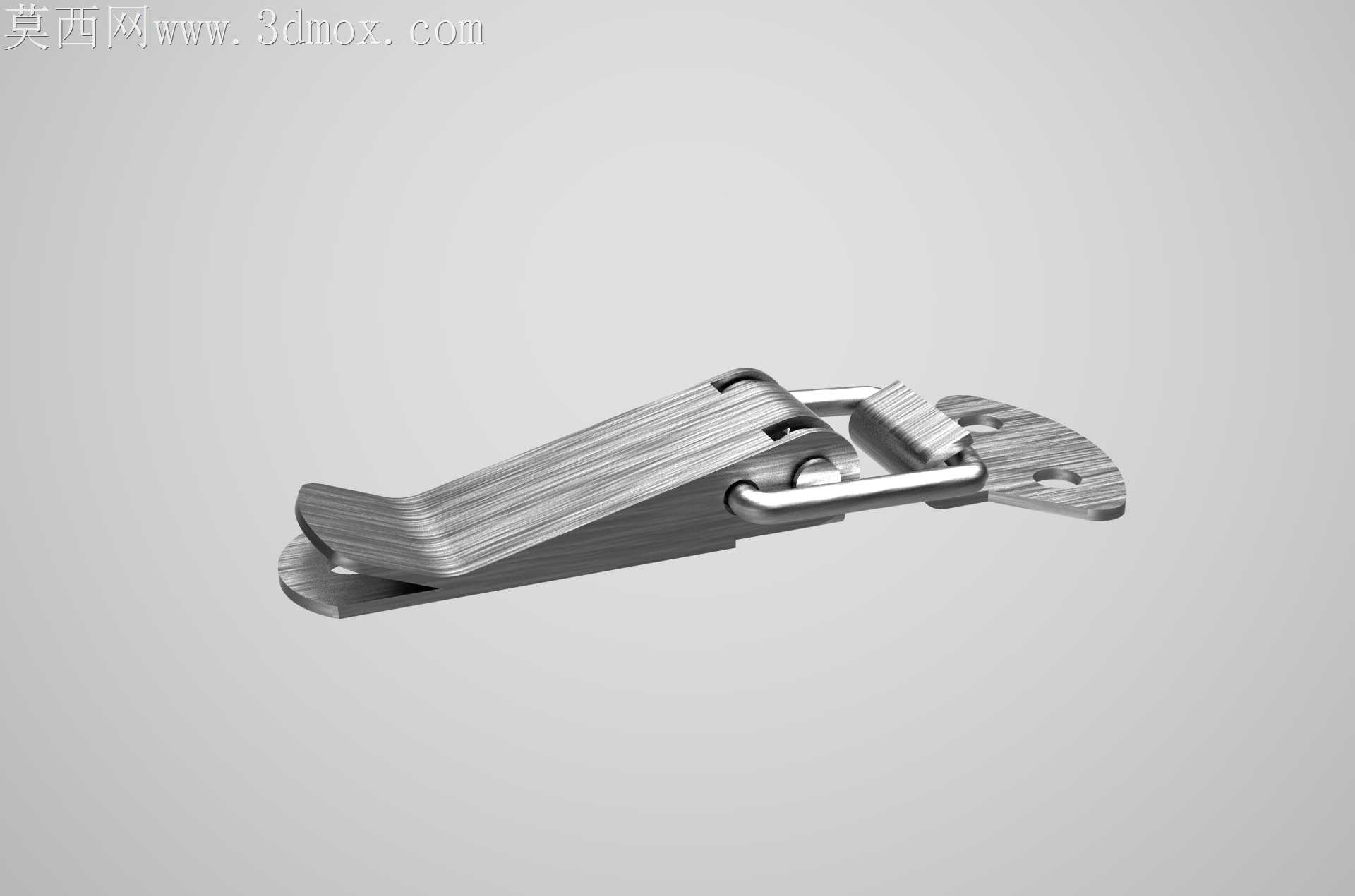

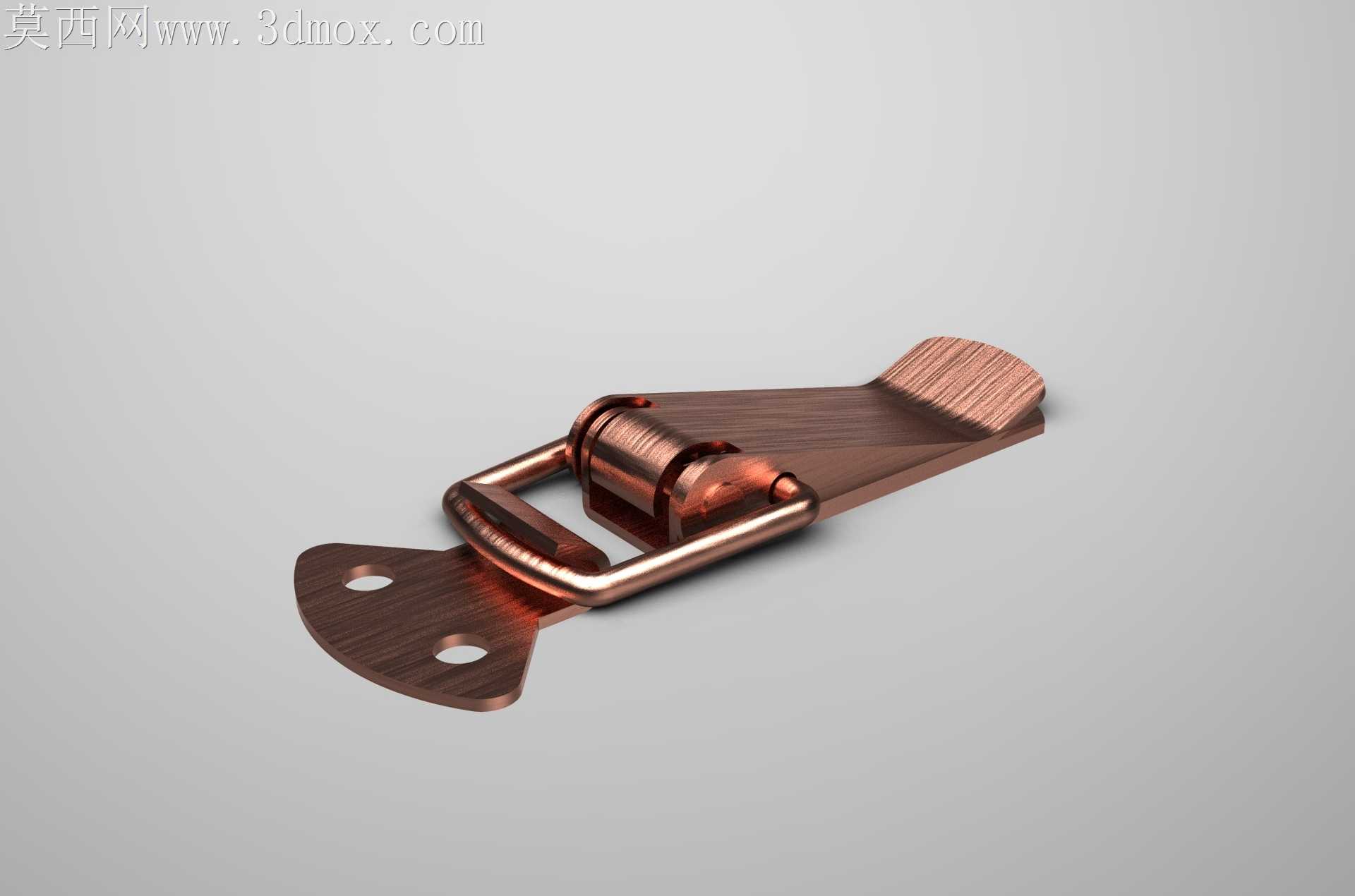

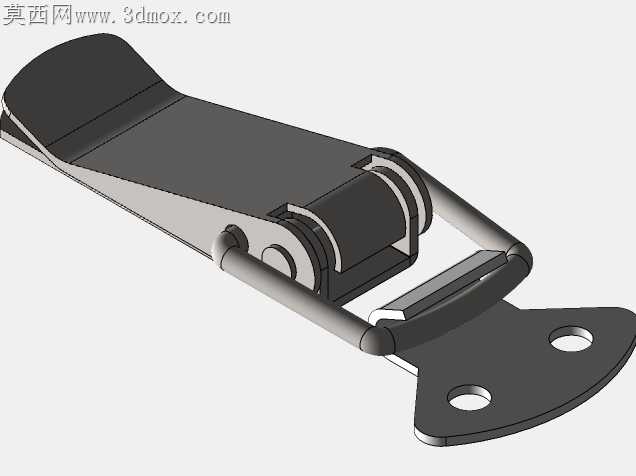

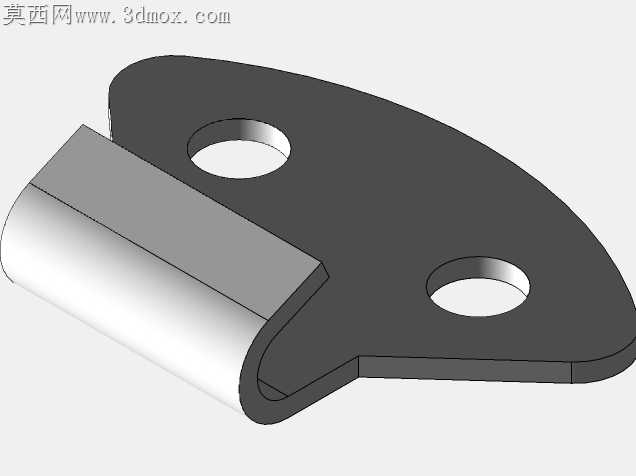

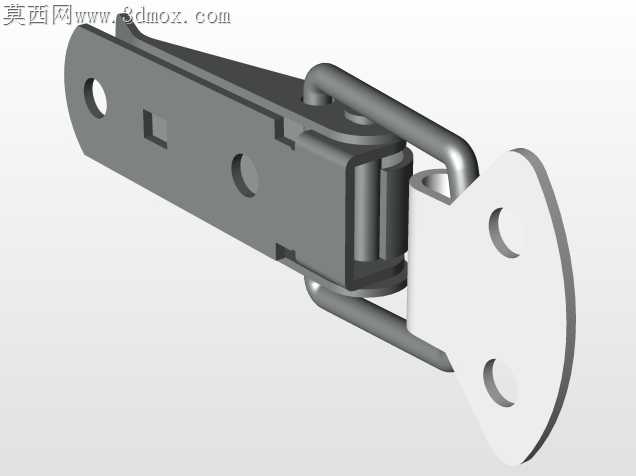

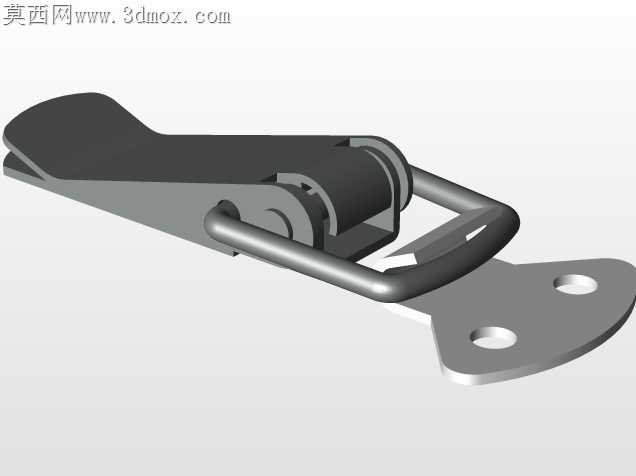

上次给户外设备箱做配套搭扣打样时，冲压出来的搭扣底座安装孔边缘总有翻边毛刺，装到箱体上孔位对不齐螺丝拧不进去，这次做这个红古铜搭扣结构的时候，特意把安装孔的冲裁间隙调到了板材厚度的8%，连孔位边缘的倒角都在模型里做了0.3mm的过渡，避免后续冲压工序出现毛刺残留。搭扣的铰接轴位置之前做过类似结构，转档到STEP格式的时候总出现曲面破面，这次在铰接处做了0.02mm的装配间隙预留，既保证铰接转动时没有卡滞，跨软件转档的时候也不会因为面重叠出现破面缺陷。搭扣的扣板弧度是反复调整过的，之前做的平扣板扣合之后弹簧预紧力不够，运输过程中颠簸容易弹开，这次把扣板的下压弧度做了1.2mm的预压变形量，扣合到位之后弹簧的预紧力刚好能抵抗日常运输的振动冲击，不会出现松脱。红古铜表面的拉丝纹理方向也在模型里做了对应映射，避免渲染的时候纹理方向和实际拉丝工艺方向不符，搭扣底座的两个安装孔间距是严格按照常用设备箱的安装孔位做的，不用额外打孔就能直接替换旧搭扣。之前做实训作业的时候有同学把搭扣的弹簧安装位做反了，装配完弹簧是扭曲的，用不了几次就断了，这次特意把弹簧的安装卡槽做了防呆设计，卡槽一边宽一边窄，装反了弹簧根本卡不进去，能减少装配时的出错率。搭扣的扣板边缘做了R1的圆角，不会像之前的直角搭扣那样划手，开合的时候手指接触的位置刚好是圆弧过渡，日常使用更安全。跨软件渲染的时候，金属材质的粗糙度参数调了快十次，一开始调的太亮像镀铬件，完全没有红古铜的复古质感，后来把基础粗糙度调到0.28，加上轻微的划痕凹凸贴图，才还原出做旧红古铜的金属质感。搭扣的锁合行程也做了优化，扣合的时候只需要下压15度就能到位，不用费很大力气就能扣紧，打开的时候扳动扣板的受力位置也做了加宽，手指扳动的时候不会硌得疼。考虑到户外使用的场景，铰接轴的位置做了微小的储油槽，装配的时候涂少量润滑脂就能保证长期使用不会生锈卡滞，不会用个一年半载就扳不动。
