带蓝色防护架的可堆叠工业储料容器

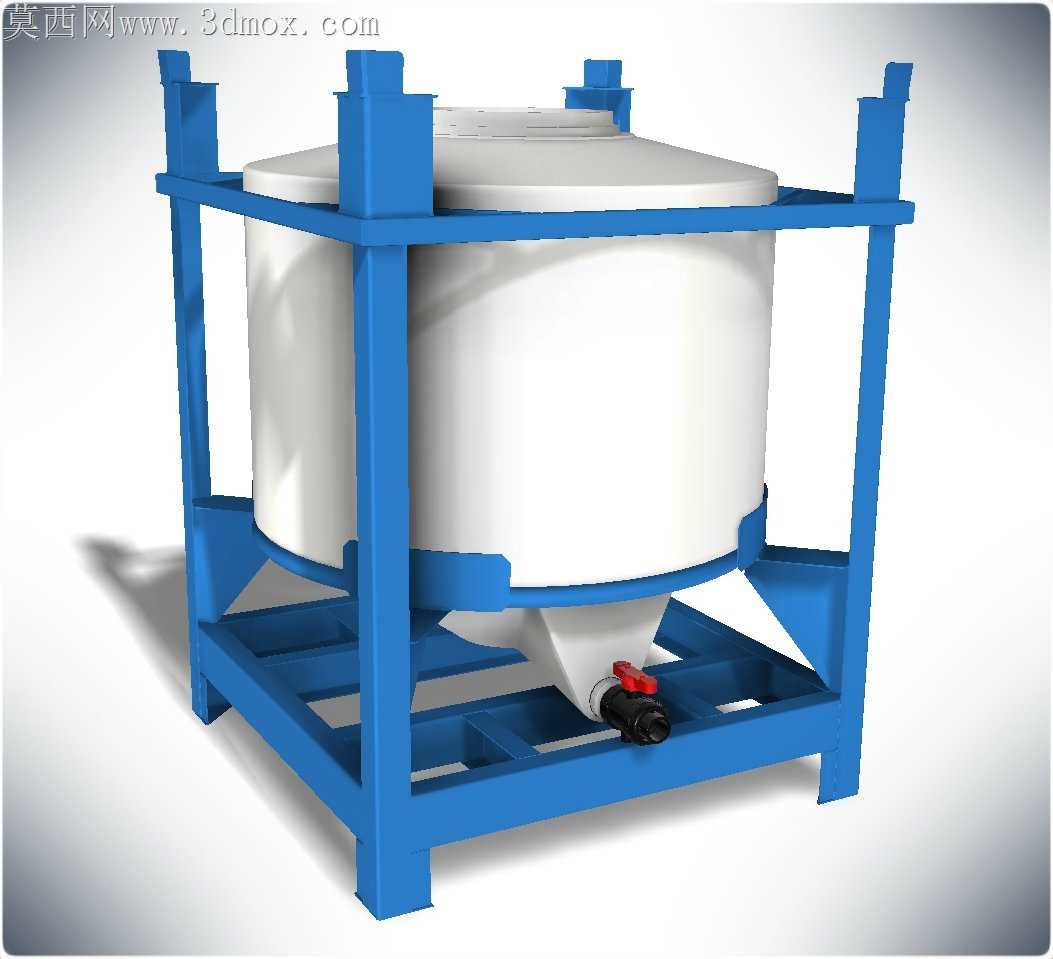

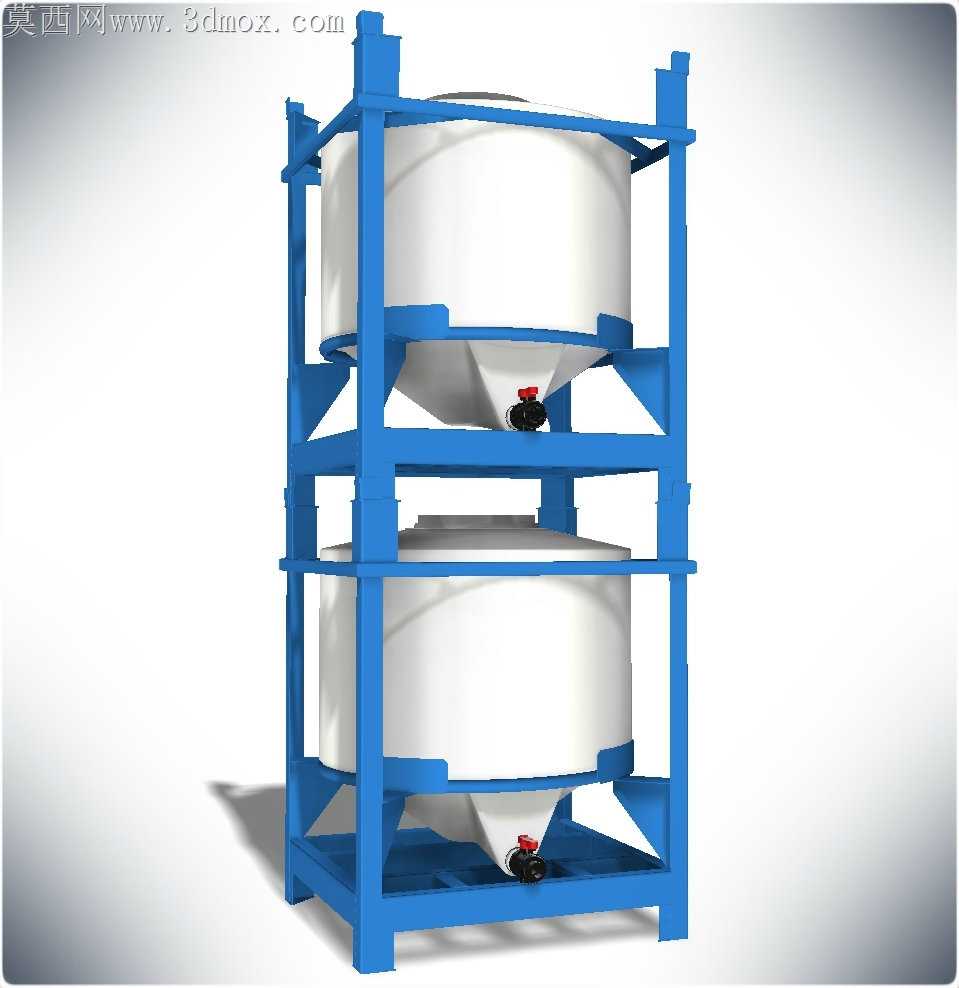

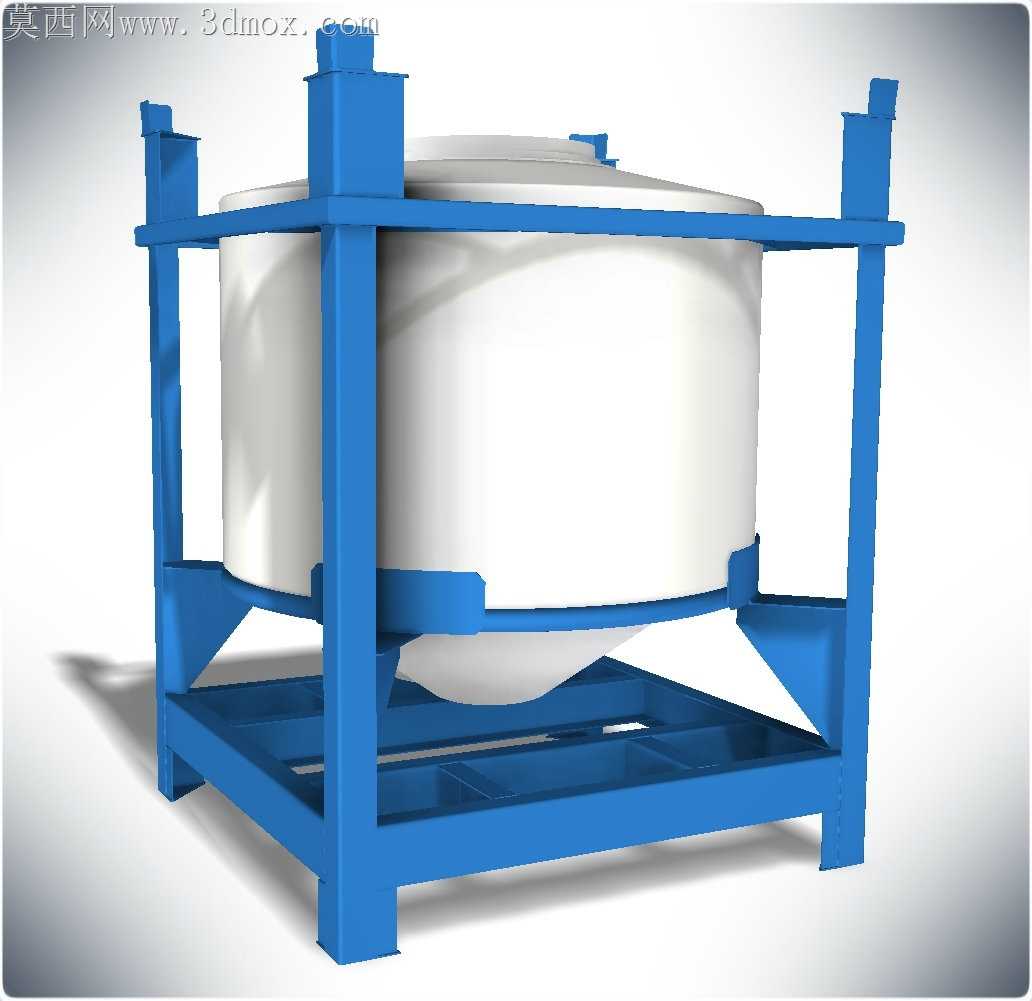

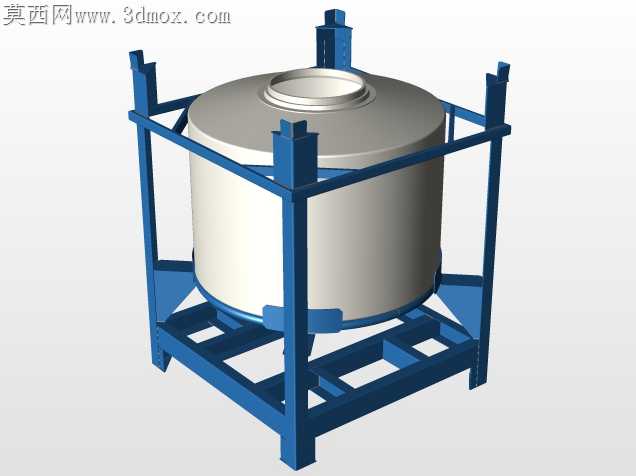

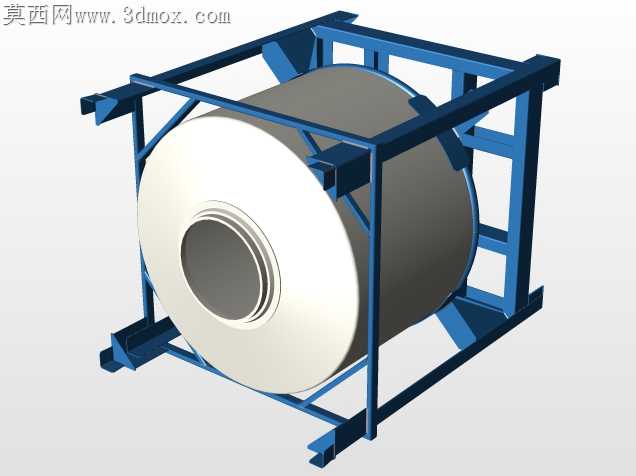

上次在车间帮客户改周转容器方案，现场看到老款塑料吨桶堆高两层就出现架体变形，底部出料阀被磕碰漏料的问题，回来就着手调整这套带一体式蓝色防护架的储料容器结构。最开始做框架焊接公差校核的时候，特意把方管对接的焊缝余高控制在1.5mm以内，避免堆高时上下架体贴合不严出现滑移，之前试做的首版就是因为立柱端面焊疤没磨平，堆到第三层的时候整体倾斜了两度，差点砸到旁边的物料架。容器内胆选的是滚塑级白色PE材质，锥底出料角度特意调到17度，之前做12度锥角的时候，散装粉体物料容易在锥壁挂料残留，每次清空都要人工敲罐壁，调整角度后哪怕是流动性一般的颗粒料，也能靠自重完全排空，不用额外加装振动器。底部的出料阀选的是带红色手柄的球阀，安装位置特意往架体内侧收了35mm，之前现场看到不少周转容器的阀门突出架体，叉车转运的时候一不留神就会被货叉撞断，收进架体内部后，哪怕是贴边码放也不会磕碰到阀体。框架的四个立柱顶部做了内嵌式定位凸台，和底部的凹槽刚好对应，堆高的时候不用反复对位，凸台卡进凹槽后横向窜动量控制在2mm以内，哪怕车间地面有轻微坡度，堆三层也不会出现滑垛。跨软件转档的时候特意修正了曲面破面问题，最开始从KeyCreator导出STEP格式的时候，内胆和框架贴合的圆角面出现了三处碎面，导入其他软件做工程图的时候标注尺寸总是选不到完整边线，花了两个晚上把碎面重新缝合，把圆角过渡的公差调到0.02mm才解决转档缺陷。做量产结构取舍的时候，把框架上多余的装饰性横撑去掉了，只保留受力必需的主梁结构，算下来单套架体的方管用量减少了12%，承重测试的时候堆到四层满料状态，架体最大变形量还不到1mm，完全满足车间周转和仓储堆码的工况要求。内胆顶部的密封边做了加宽处理，盖上配套的密封盖后，哪怕转运过程中有轻微颠簸，里面的液体物料也不会晃洒，之前帮食品厂做的同款容器，就是因为密封边太窄，转运糖浆的时候洒出来粘在架体上，清理起来特别麻烦，这次加宽后密封胶圈的压紧量更均匀，密封效果提升了不少。
