8米拓展式车载轻钢房屋骨架结构设计

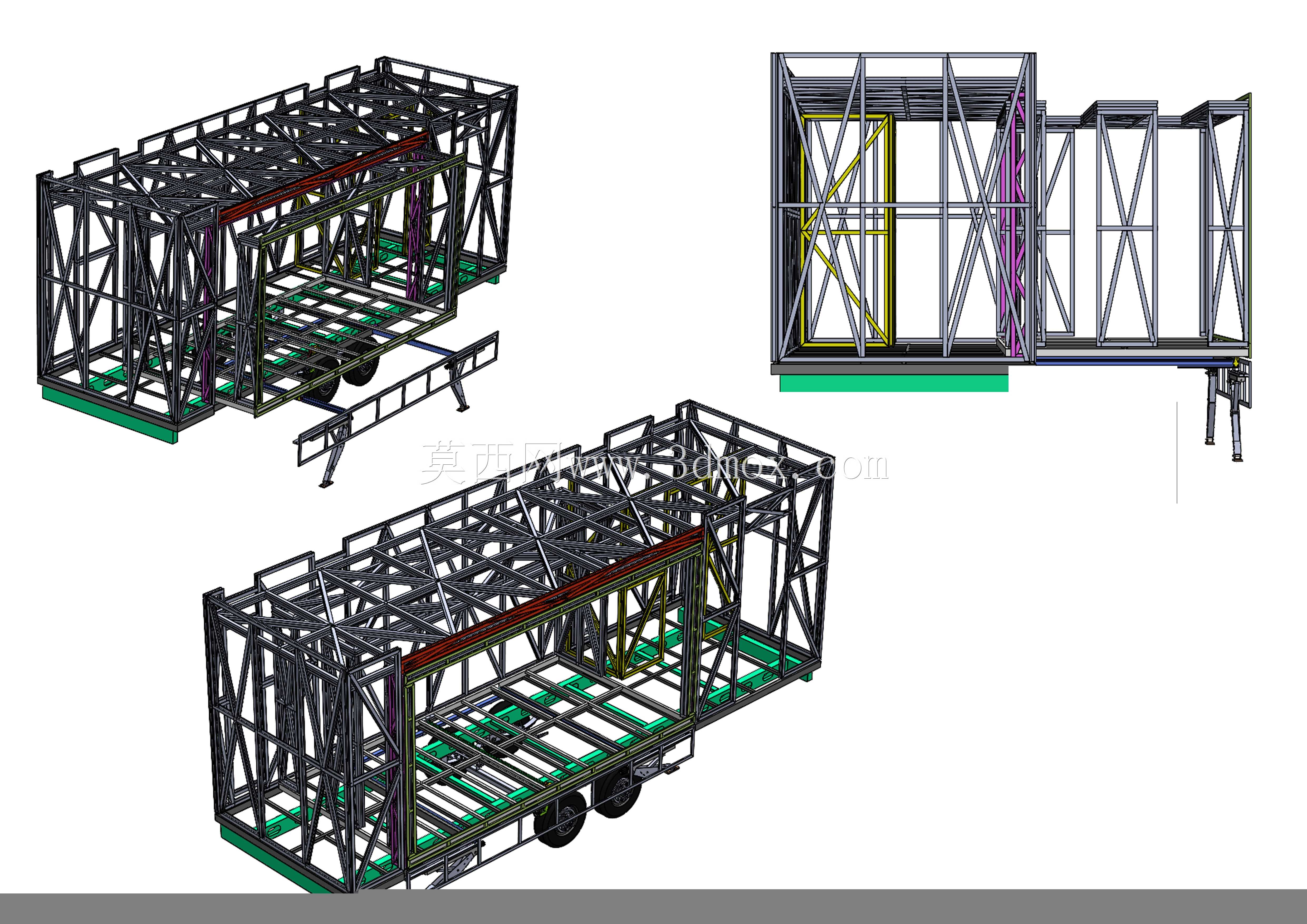

该结构为适配卡车二类底盘搭载的拓展式轻钢房屋承载骨架，主要应用于户外临时作业驻点、短途旅居露营、应急临时安置等场景，可依托卡车底盘实现快速转场部署，无需额外吊装设备即可完成场地停靠与使用。整体结构以8米主舱体为核心承载单元，底盘部分直接与卡车车架承载梁做刚性连接，预留了与底盘纵梁匹配的安装孔位，安装边界完全适配常规轻卡底盘的外廓尺寸，主舱体外廓宽度控制在法规允许的车辆通行宽度范围内，确保公路行驶时符合道路通行尺寸要求。主舱体采用矩形钢管做整体桁架式焊接结构，底部框架采用加厚矩形管做纵横梁排布，均匀承载舱内后续加装的地板、内饰、家具及人员活动载荷，底部预留了管线穿行的通孔位置，方便后续水电管线的布设与检修。侧部拓展舱采用平行滑移式结构设计，通过底部的滑移支撑轨道与主舱体框架连接，停靠使用时可向外滑出拓展内部使用空间，行驶状态下可完全收回至主舱外廓边界内，拓展舱的框架同样采用轻钢桁架结构，与主舱连接位置预留了密封件安装槽位，可在后续装配时加装防水密封胶条，避免户外使用时出现雨水渗漏问题。整体框架的竖向立柱与横向斜撑做了等距排布，既保证了整体结构的抗扭、抗形变能力，应对行驶过程中的颠簸冲击，也为后续外墙挂板、内饰板的安装预留了固定点位，门窗开口位置做了局部加强框设计，避免开孔位置出现应力集中导致的结构变形。底盘下方预留了支腿安装位，停靠使用时可伸出支腿分担底盘载荷，提升舱体使用时的稳定性，尾部框架预留了登舱梯的安装接口，方便人员进出舱体。整个骨架设计充分考虑了车载状态下的动载荷需求与停靠使用时的静载荷需求，所有杆件的排布避开了后续内部功能区的布设空间，在保证结构强度的前提下尽可能控制整体自重，降低对底盘承载能力的负荷。
