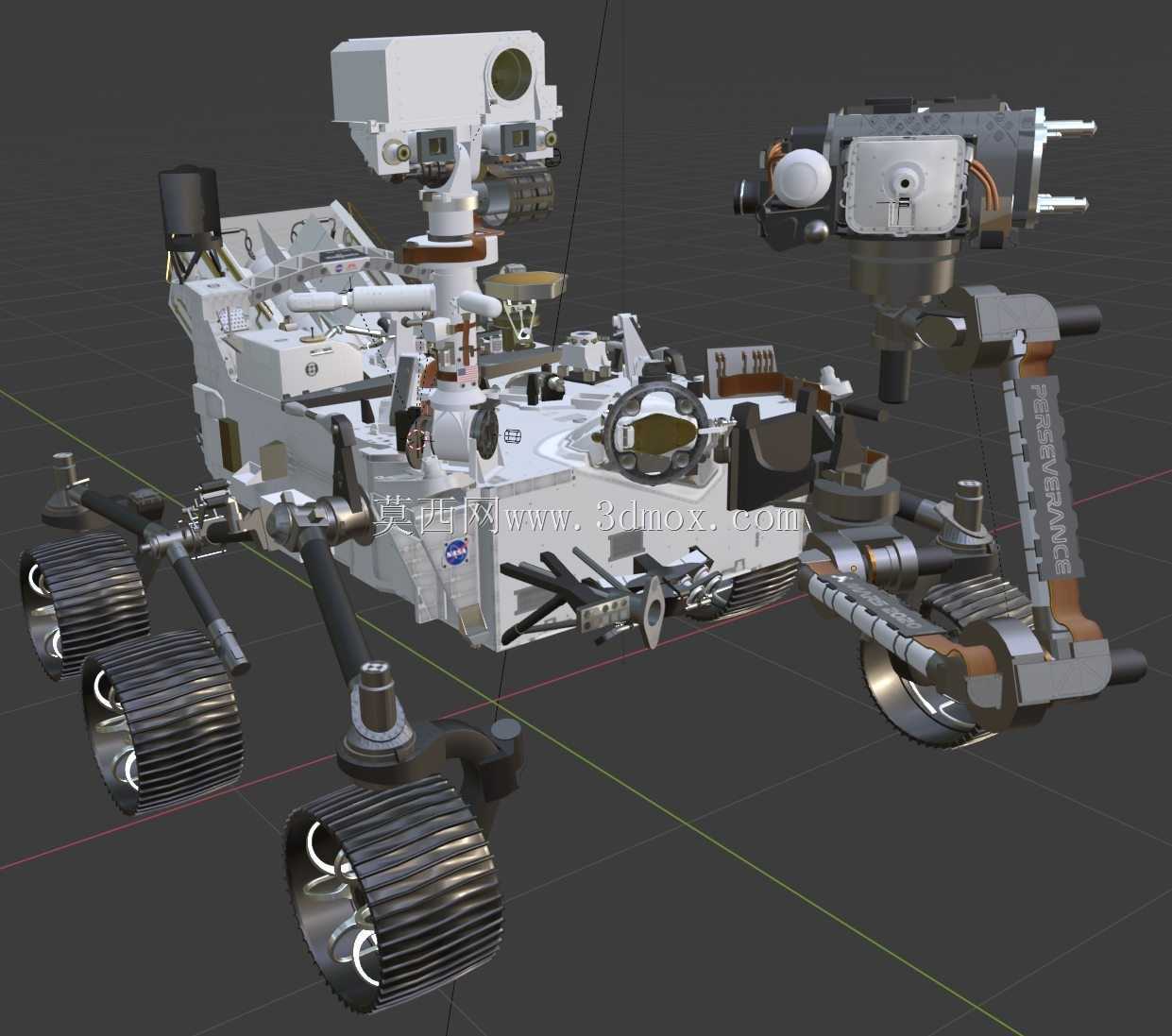

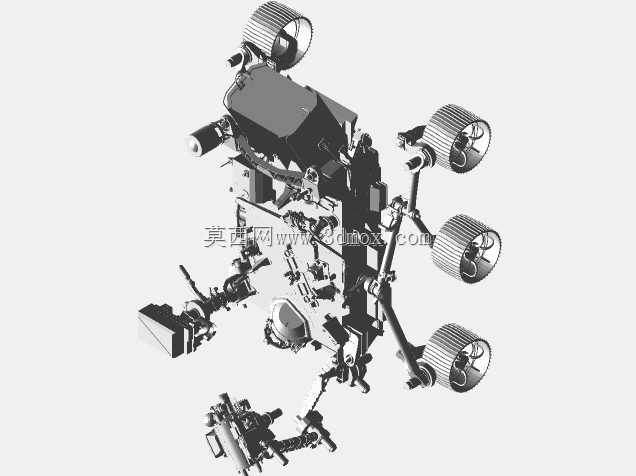

NASA毅力号火星探测车高精度结构复刻

当初对着NASA公开的实拍素材抠细节的时候，最先卡壳的是摇臂转向架的铰接公差，火星表面砾石棱角锋利，轮组悬挂的摆角余量要是按普通越野车辆的参数做，遇上凸起岩块很容易出现运动干涉，反复调整了三次铰接轴的限位角度，才保证六轮在模拟起伏地形下都能保持接地压力均匀。轮面的防滑齿深度特意做了0.3mm的偏移修正，之前跨软件转档的时候，齿形边缘出现了细碎的破面，要是直接导出用于3D打印，层纹叠加后会让齿形棱角变钝，在模拟沙地行驶的工况下抓地力会打折扣。桅杆上的相机云台做了双轴转动的结构预留，没有做成一体固化的摆件结构，两个主相机的安装座留了0.1mm的装配间隙，后期如果要加装微型舵机做动态演示，不用重新打磨基座就能直接装。车身侧面的样本钻探臂，关节处的走线槽特意做了内凹处理，之前做初版的时候把线缆槽开在了臂体外侧，模拟臂体弯折的时候线缆会和旁边的避让凸台剐蹭，反复比对真实探测车的作业影像，把走线位置改到了臂体内侧，还在弯折拐点加了圆弧过渡，避免线缆长期弯折出现疲劳断裂的模拟失效。车身顶部的气象传感器支架，壁厚做了减薄处理，真实探测车为了减重大量使用薄壁钛合金构件，要是按普通结构件的壁厚做，整体重量分布会头重脚轻，放在模拟火星沙质地形的展示台上容易前倾，调整了三次壁厚配比，把上部结构的重量占比控制在整体的18%，保证静态展示时的重心稳定。轮组的传动结构没有做简化封死，每个轮的轮毂内侧都留了传动齿的啮合结构，要是做动态改装可以直接加装微型减速电机，不用重新拆解轮组结构。车身表面的热控包覆层做了纹理凹凸处理，没有做成光滑的平面，参考实拍图里多层隔热材料的褶皱走向，在曲面建模的时候特意加了不规则的起伏纹理，避免渲染出来像塑料玩具。当初做样本缓存机构的时候，转档后出现了样本管卡位的错位，反复核对公开的机构拆解图，调整了卡位弹片的倾斜角度，保证模拟样本管取放的时候不会出现卡滞。整个结构没有做多余的艺术化修改，所有外露构件的位置都和公开的实拍素材一一对应，哪怕是车身上的标识位置都没有随意挪动，就是为了还原真实探测车在火星表面作业的结构状态，不管是做航天科普展示，还是做行星探测装备的结构参考，都能对应上真实的设计逻辑。
