六层建筑配套电梯井道及顶层底层结构设计

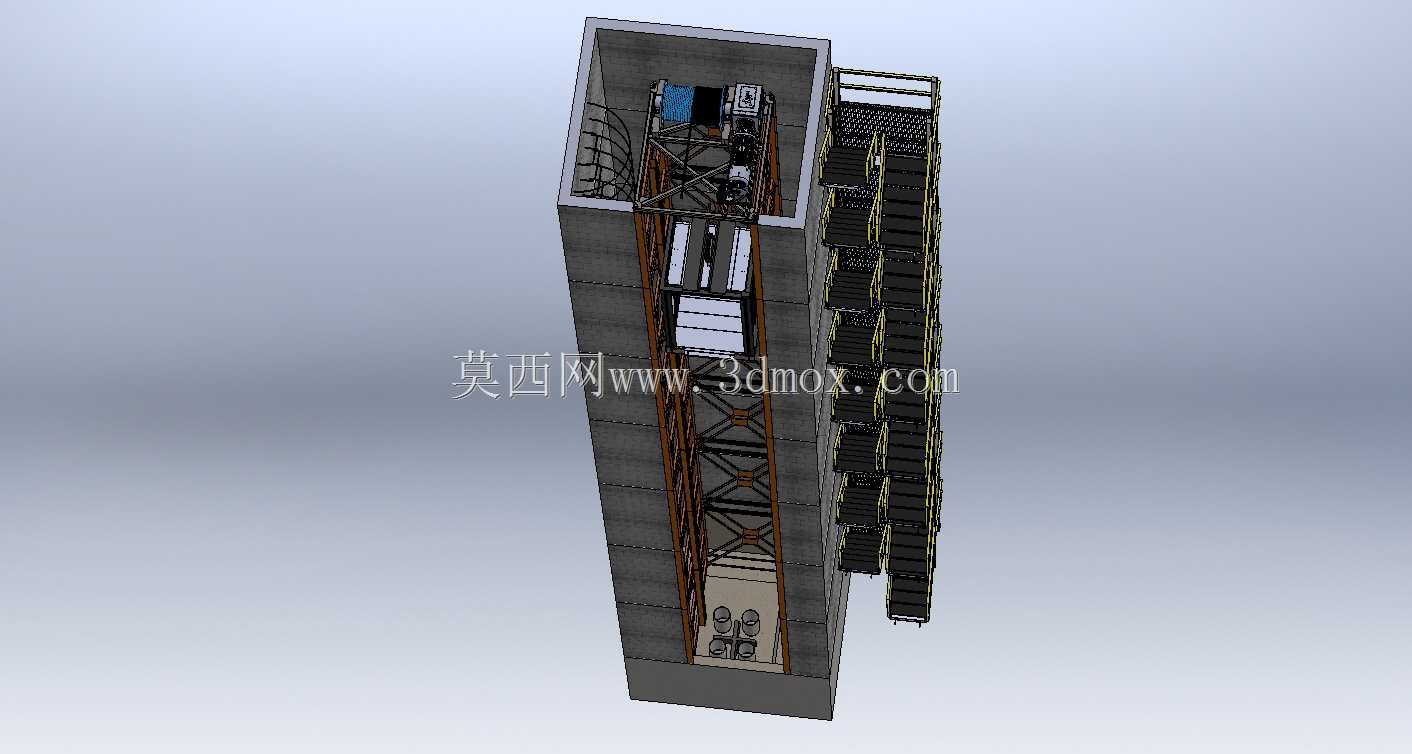

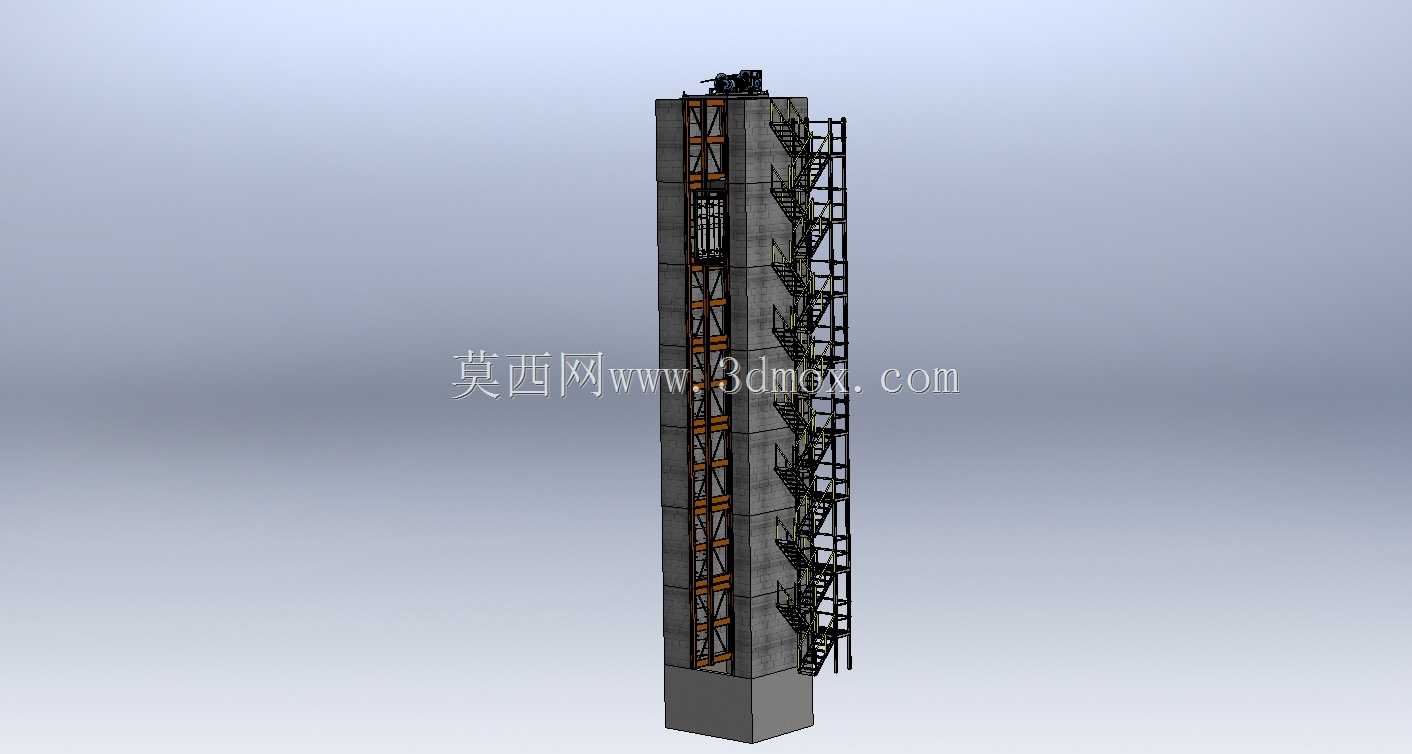

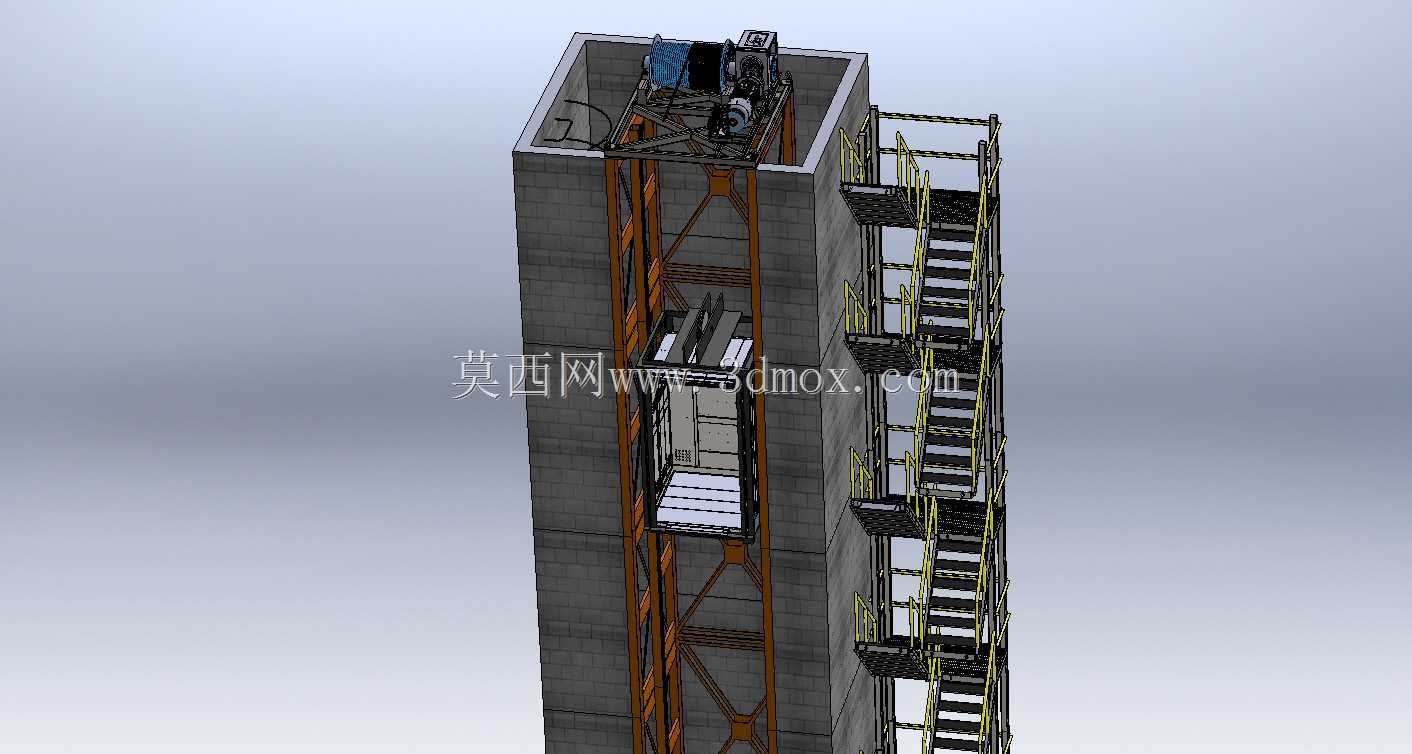

上次做实训项目的时候，一开始没考虑混凝土井道和金属骨架的装配公差，导轨支架预装的时候差了两毫米，现场扩孔蹭得满手金属毛刺，后来调整了预埋件的定位基准才解决。做这套结构的时候，特意把电梯骨架、轿厢框架、顶部曳引机组的安装位都留了调整余量，井道外侧的紧急楼梯每一层的休息平台都和楼层入户位做了标高对齐，之前踩过的坑就是楼梯踏步和楼层地面差了三公分，现场装的时候差点返工。顶部机房的机组排布我改了三次，一开始把曳引机和限速器的位置放太近，后期维护根本伸不开手，后来挪了控制柜的位置，把检修通道留到了60公分宽，刚好满足日常巡检的操作空间。井道内壁的导轨安装面我特意做了分段的基准面标注，之前跨软件转STEP格式的时候，曲面拼接处出现过碎面，后来重新导出的时候把公差设到0.01毫米才解决转档缺陷，不会出现导入其他软件后曲面破洞的问题。轿厢部分我只做了通用的框架结构，剩下的轿厢内衬、门机立面都留了可编辑的接口，不管是做商用的不锈钢内饰还是住宅的简约装修都能直接适配，不用再拆改主体框架。外侧的爬梯护栏我做了1.2米高的防护，踏步板用的防滑花纹板的结构示意，之前做消防相关结构的时候，忽略了楼梯前室的净宽要求，这次特意把每段楼梯的净宽都卡到1.1米，符合消防疏散的尺寸要求。12层的版本我做了带星号的加强筋布置，14层的版本去掉了不必要的冗余加强结构，不同层高的荷载不一样，没必要统一用高配的结构徒增成本。做标注的时候最麻烦的就是竖井内的管线排布，强电、随行电缆、限速器钢丝绳的走向要互相避开，不能有干涉，我特意在井道侧壁留了独立的电缆线槽，避免后期走线的时候和导轨支架打架。底部底坑的缓冲器安装位我做了可调的底座结构，现场安装的时候如果地面平整度有误差，可以通过底座的调节螺栓微调，不用再重新打膨胀螺栓破坏底坑的防水结构。
