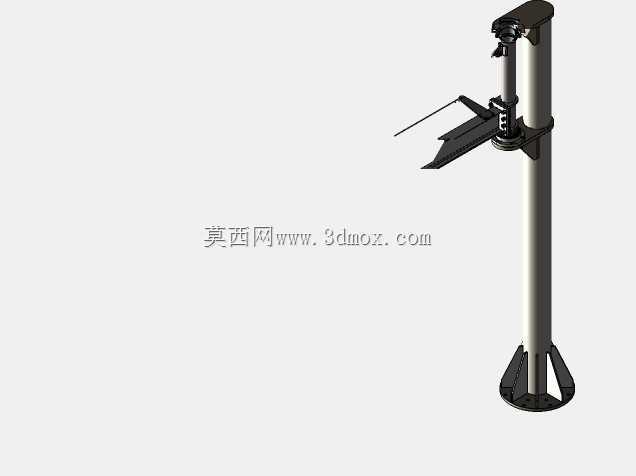

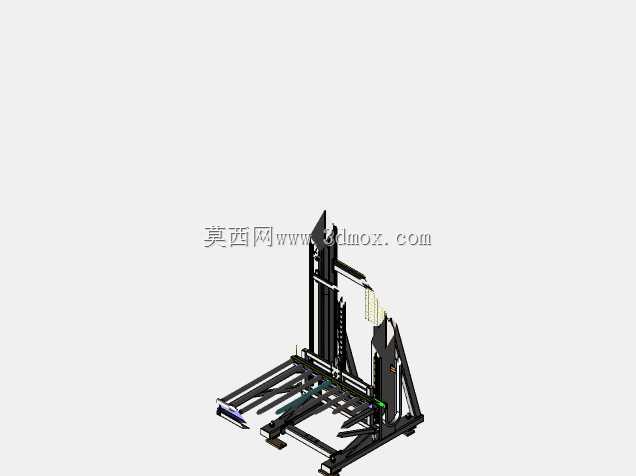

立式单柱升降输送梯结构设计

上次给车间做小型工位物料转运方案时，最先碰到的问题就是立柱底座焊接后的毛刺残留，一开始没做倒角处理，装配时底座法兰和地面固定件的贴合面公差卡到了0.3mm，调了三次地脚都没法让立柱保持垂直，后来特意在底座支撑筋的连接处加了1.5mm的圆角过渡，既避免了切削加工时的应力集中，也让后续喷塑工序不会在棱角处出现积粉掉漆的问题。做承载托板的结构时，一开始想把托板做成整面冲压件，后来考虑到跨软件转档时曲面容易出现破面，尤其是托板和滑座连接的安装位，要是转档后出现面偏移，后续加工时孔位对不上就得整批报废，索性把托板改成了折弯拼焊结构，把安装孔位都做在独立的折弯耳片上，就算转档时出现微小的公差偏移，耳片上的长圆孔也能吸收装配误差，不用反复修配。滑座和立柱的配合间隙一开始卡得太死，按滑动配合H7/g6做的话，实际工况里车间有金属粉尘，跑上半个月就容易出现卡滞，后来把配合间隙放宽到0.12mm，在滑座内侧加了可拆卸的尼龙耐磨衬板，磨损了直接换衬板就行，不用拆整个升降机构，维护起来省不少事。驱动部分的安装位一开始放在立柱顶部，后来考虑到日常维护要爬高，就把驱动组件的安装座改到了立柱中上部的侧方位置，接线和调整张紧度的时候站在地面搭个小梯子就能够到，不用拆顶部的防尘罩。托板前端的挡边一开始做的是固定高度，后来碰到不同尺寸的周转箱，有的超高挡边会卡到箱沿，就把挡边改成了可翻折的结构，不用的时候可以放平，不会干涉物料取放。做结构校验的时候发现，立柱升到最高位置时，托板端部的挠度有点超，一开始想加粗立柱管径，后来算下来重量会增加近三分之一，材料成本涨了不说，底座的固定螺栓载荷也会变大，索性在滑座和托板的连接处加了两根斜向的加强筋，把托板的受力直接传导到滑座的主承载面上，测下来挠度直接降到了允许范围内，还不用改立柱的整体尺寸。转档的时候特意把所有的安装孔都做了统一的基准标注，避免不同软件打开时出现坐标系偏移，每个配合面都留了明确的公差备注，拿到加工厂不用反复打电话确认工艺要求。之前做类似结构时吃过亏，滑座的润滑孔开在侧面，注油的时候油会顺着立柱流到地面，这次把润滑孔改到了滑座的顶部内侧，注完油直接流到配合面之间，不会出现滴漏的问题。底座的地脚孔做成长圆孔，安装时就算地面的预埋螺栓位置有点偏差，也能顺利对位，不用重新扩孔。整个结构没有用复杂的异形曲面，所有钣金件都是常规折弯工艺就能做，机加工件也都是普通车铣就能完成，不用上五轴设备，加工成本压得很低，适合车间工位之间的小型物料垂直转运，平时运个几十公斤的工装或者零件都很稳，不会出现晃动感。
