拖拉机挂载式小型液压挖掘作业装置

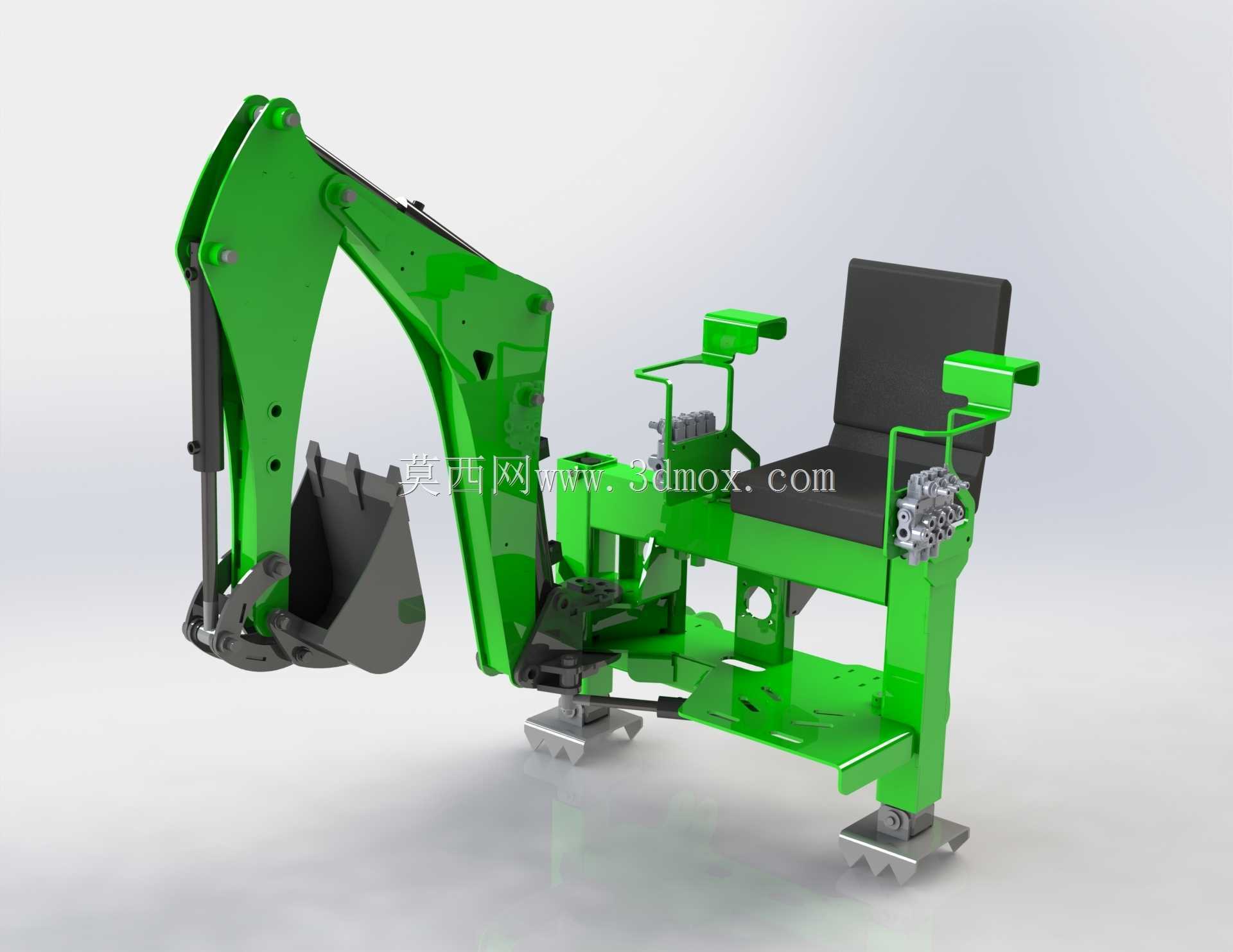

这款挂载式挖掘作业装置，主要面向小型家庭农场、零散地块整治、庭院基建、乡村小微施工场景设计，可直接挂载在常规农用拖拉机尾部，依托拖拉机的动力输出驱动整套液压系统作业，无需额外配置独立动力源，大幅降低了小微土方作业的设备投入成本，尤其适合没有条件购置专用小型挖掘机的个体农户、乡村施工队使用，可完成小范围土方开挖、沟槽开挖、树坑挖掘、散料装卸、边角地块整理等常规大型设备无法灵活覆盖的作业需求。整套装置采用后置三点式挂载结构设计，安装边界完全匹配常规农用拖拉机的尾部挂载接口尺寸，无需对拖拉机本体进行破坏性改装，挂载后整机横向宽度控制在1.2米以内，作业时可通过底部的两个可调支撑脚稳定撑住地面，抵消挖掘作业时的侧向倾覆力矩，非作业状态下支撑脚可向上收起，不影响拖拉机的正常道路行驶与转场移动。作业端采用经典的弯臂式挖掘工作结构，动臂、斗杆、挖斗均采用箱型焊接结构，在保证结构强度的前提下尽可能控制整机自重，整套装置空载总重控制在300kg以内，不会超出常规中小马力拖拉机的尾部承载上限；液压操控系统集成在装置自带的操作座椅侧方，操作人员可直接坐在装置自带的座椅上完成所有挖掘动作的操控，左右两侧的操纵杆分别对应动臂升降、斗杆收放、挖斗翻转、回转摆动的动作控制，操作逻辑与常规小型挖掘机保持一致，操作人员无需额外的长时间适应即可上手作业。设计过程中充分考虑了乡村作业的复杂工况，所有液压管路均采用高压耐油橡胶管，管路排布避开了作业过程中的运动干涉区域，铰接点全部配置了密封式防尘衬套，可有效阻挡田间的泥沙、尘土进入铰接摩擦面，降低日常维护的频次；挖斗采用耐磨钢板焊接成型，斗齿为可更换结构，磨损后可单独更换斗齿无需更换整个挖斗，进一步降低使用成本。整套装置的作业挖掘深度可达2.2米，卸料高度可达1.8米，可完全覆盖小微施工场景下的常规作业深度需求，相比人工开挖作业效率可提升15倍以上，同时可大幅降低人工作业的劳动强度，在零散地块作业时，可依托拖拉机的行走能力快速在不同作业点之间转场，无需额外的拖车转运，灵活性远高于常规的固定式小型挖掘设备。
