履带式小型自装自卸作业车结构

　　这款履带式小型作业设备的设计，最初瞄准的是丘陵地带零散小地块、庭院景观施工、狭小空间基建作业这类常规自卸设备无法进入的场景，这类场景普遍存在通行宽度受限、地面承载力不足、作业半径小的痛点，轮式运输设备要么转弯半径不够，要么容易在松软泥地、草坪上陷车，人工转运散料又效率极低，这款设备的结构设计完全围绕这类受限场景的需求展开。从行走结构来看，采用橡胶履带底盘替代传统轮式结构，接地比压控制在极低水平，即使在刚翻整过的松软农田、铺有草坪的庭院场地、甚至是铺设了临时步道的装修现场行驶，也不会对地面造成过度碾压破坏，履带的抓地性能可以适配15度以内的坡地作业，满足山地果园、坡地苗圃的短距离转运需求，底盘的离地间隙控制在合理范围，既保证了通过性，

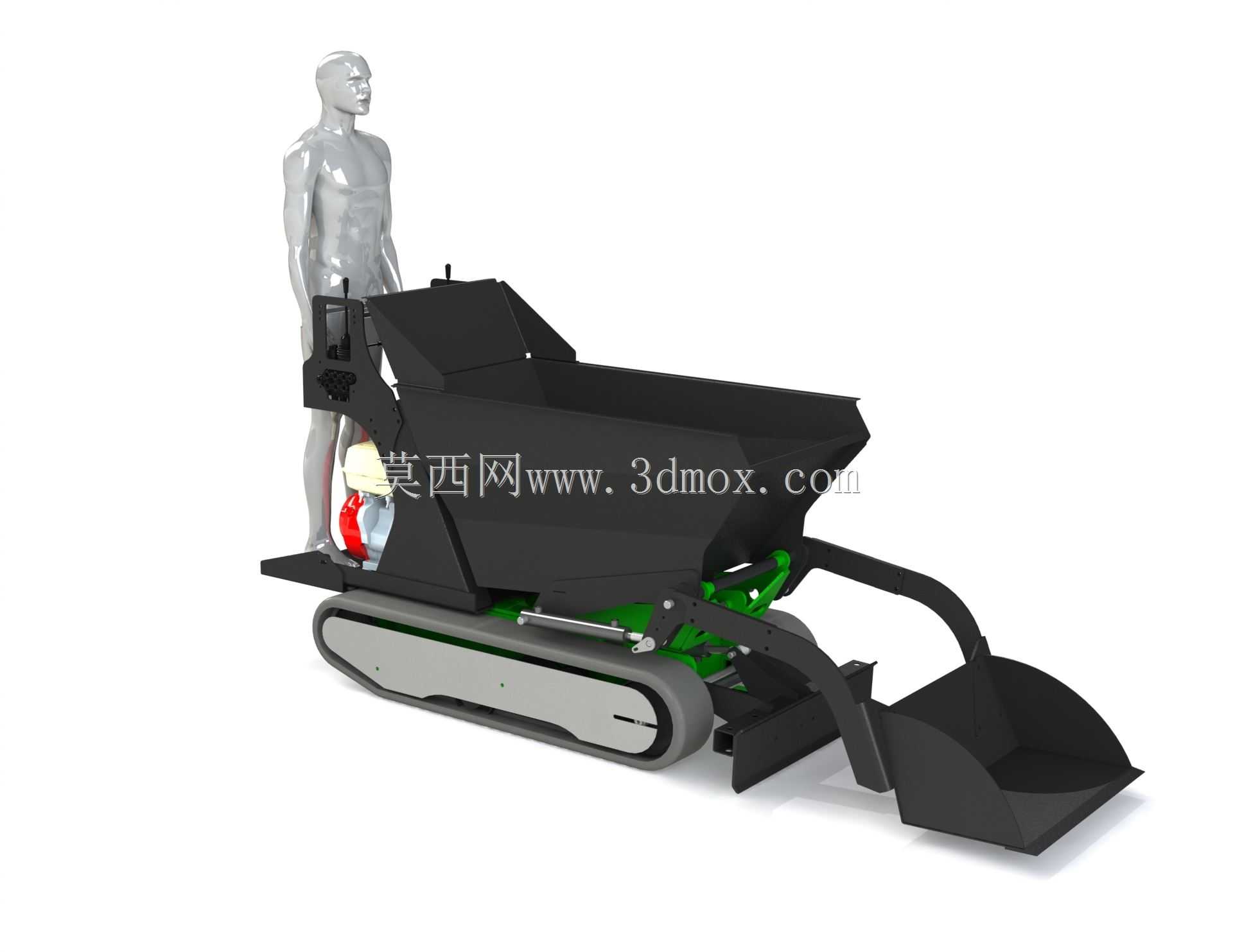

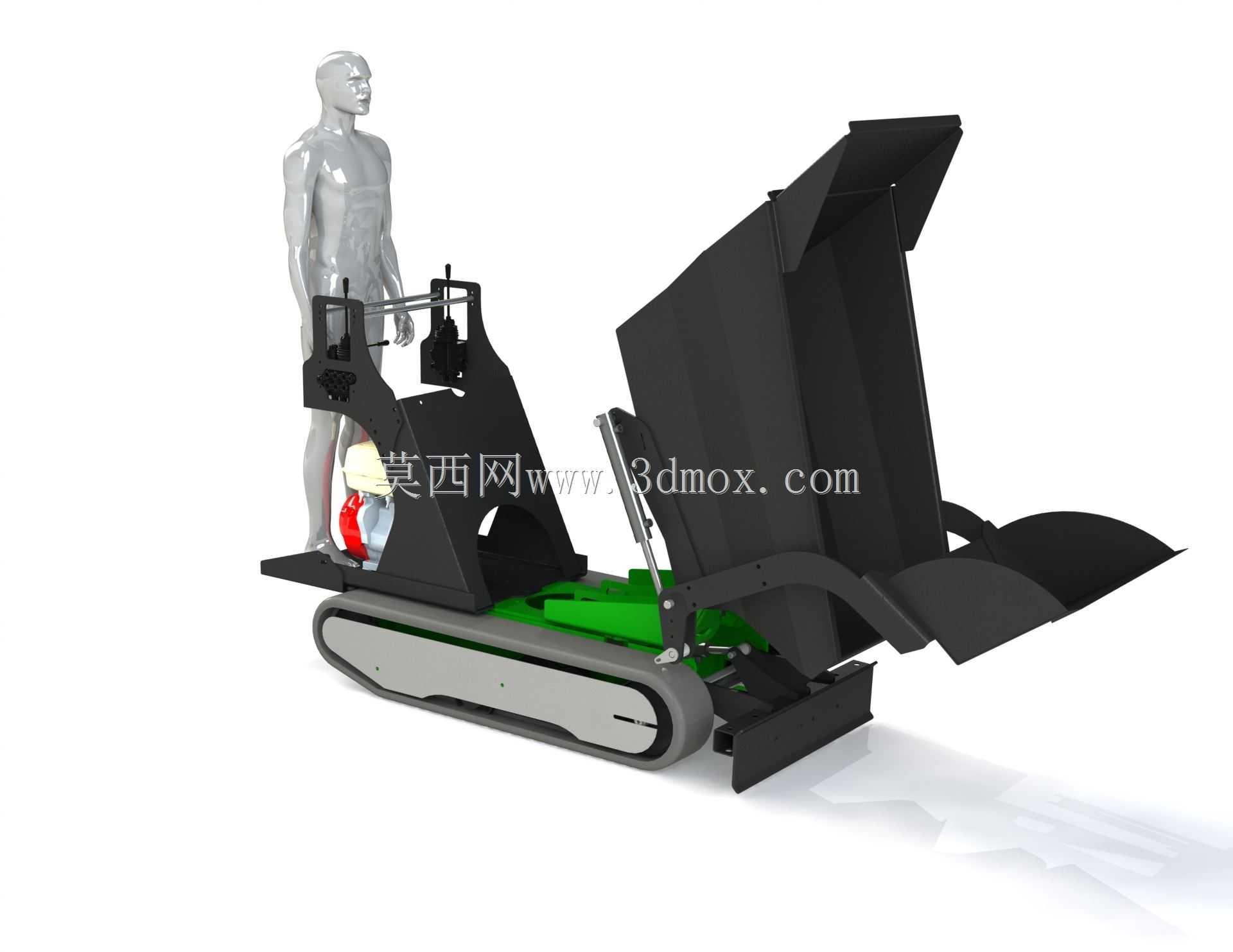

　　又不会抬高整机重心影响坡地作业稳定性。前端集成的自装载铲斗结构是这款设备的核心功能设计，不需要额外搭配装载机上料，操作人员在驾驶位就可以操控铲斗完成地面散料的铲取、提升动作，将物料直接送入后方的自卸料斗内，省去了额外的上料设备投入，特别适合单人作业的零散施工场景，铲斗的铰接点位置经过反复调校，铲取地面散料时的切入角度刚好贴合地面，不会出现铲斗啃地或者无法装满的情况，料斗的倾翻机构采用液压驱动，卸料时可以将料斗抬升至合适高度，直接向旁边的收集容器或者低洼处卸料，不需要额外调整整机位置。动力与传动系统的布局上，动力单元放置在整机靠前的位置，和履带驱动轮直接衔接，既平衡了后方料斗满载时的重量分布，又缩短了传动路径，减少动力损耗，

　　液压系统的阀组集中布置在机身侧面的防护舱内，既方便日常检修维护，又能避免作业过程中飞溅的泥土、砂石磕碰阀件造成损坏，液压管路的走向全部沿着机身结构梁布置，采用管卡固定，预留了足够的震动余量，避免设备行驶过程中管路反复震动磨损。整机的外形尺寸控制非常严格，宽度控制在1米以内，长度不含前端铲斗时不到2米，即使是宽度不足1.2米的乡间田埂、庭院院门、建筑楼道入口都可以顺利通行，转弯半径控制在极小范围，在狭小的庭院内部、地下室施工区域都可以灵活转向，不需要预留太大的回转空间。料斗的容积设计匹配小型作业场景的单次转运量，既不会因为容积太小导致转运效率过低，也不会因为容积过大超出履带底盘的承载能力，导致坡地作业时出现翘头、侧翻的风险，

　　料斗的内壁采用光滑曲面设计，卸料时不会出现湿黏土、砂浆这类粘性物料粘壁残留的情况，减少每次卸料后的清理工作量。操作位的布局紧贴机身左侧，没有设置封闭驾驶室，一方面是为了压缩整机宽度，另一方面可以让操作人员获得更好的近距离视野，在狭小空间作业时可以清晰观察到周边障碍物和铲斗、料斗的作业状态，操作手柄按照人机工程学布置，手臂自然下垂就可以操控所有动作，长时间作业也不容易产生疲劳。机身的所有外露结构件都做了圆角处理，避免在狭窄空间作业时剐蹭周边墙体、植物，履带的两端也设置了导向护板，防止行驶过程中履带夹入石块、树枝造成脱轨故障，整机的重量控制在合理区间，即使是普通的轻型货车也可以轻松装载转场，不需要额外的大型吊装设备，满足跨区域零散作业的转场需求。从实际使用场景来看，这款设备可以适配小农场的肥料、收获作物转运，庭院施工中的砂石、种植土转运，室内装修的建筑垃圾、装修材料转运，甚至是厂区狭小通道内的零散物料转运，填补了大型自卸设备无法覆盖的狭小空间作业空白，结构设计上没有冗余的功能，所有结构都围绕狭小空间自装自卸转运的核心需求展开，没有多余的装饰性结构，所有部件的选型都优先考虑耐用性和维护便捷性，适合非专业设备操作人员的日常使用。
