机用精密手动虎钳夹持工装结构设计

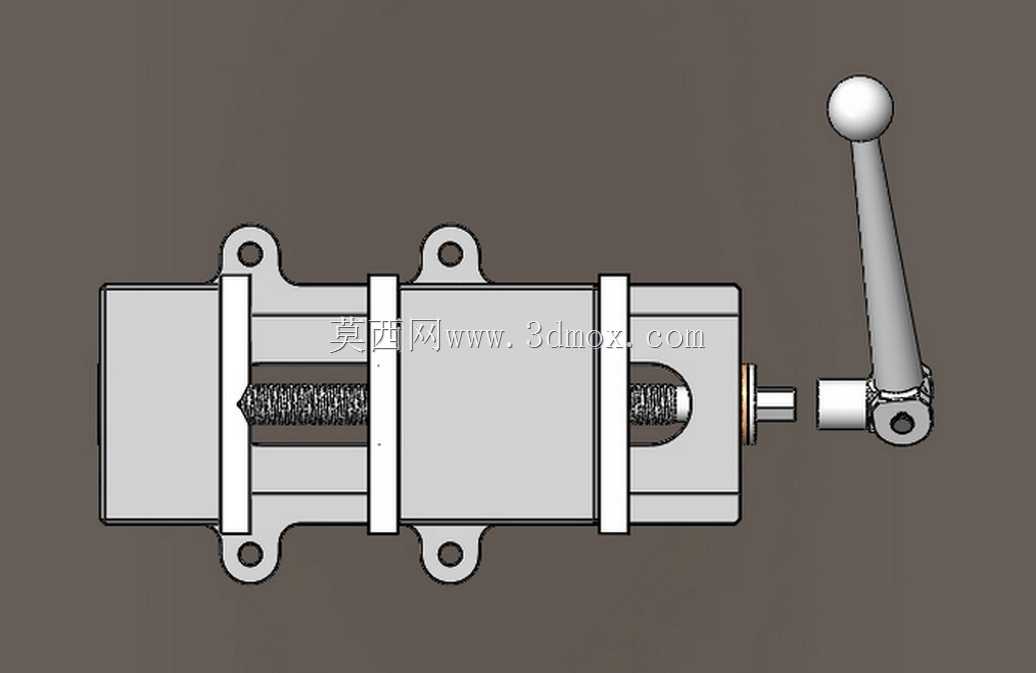

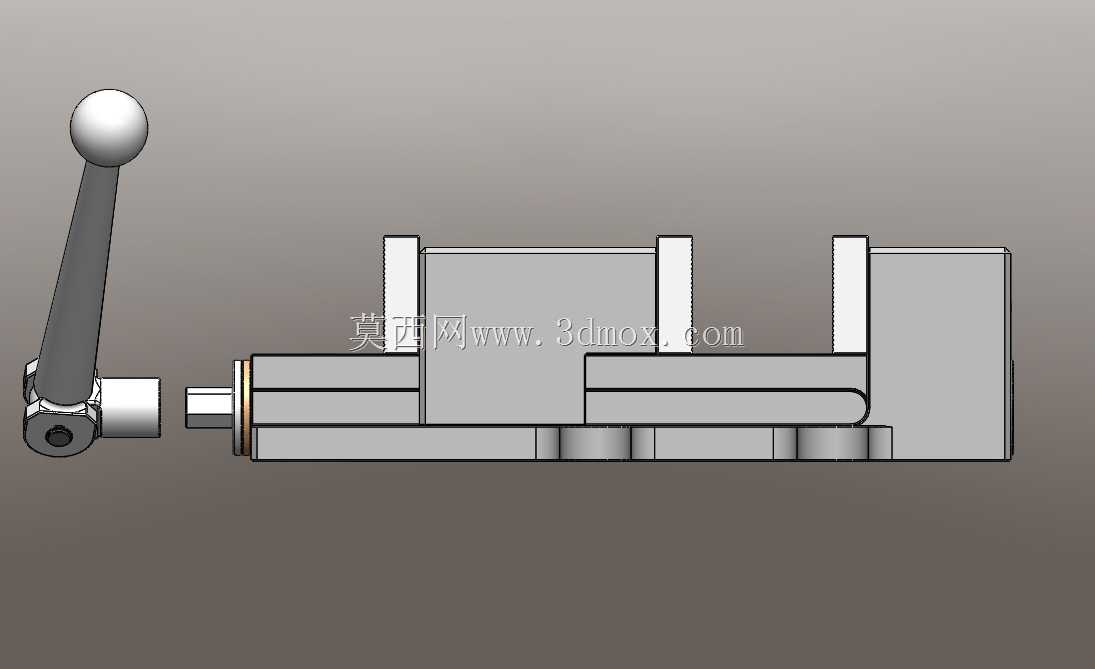

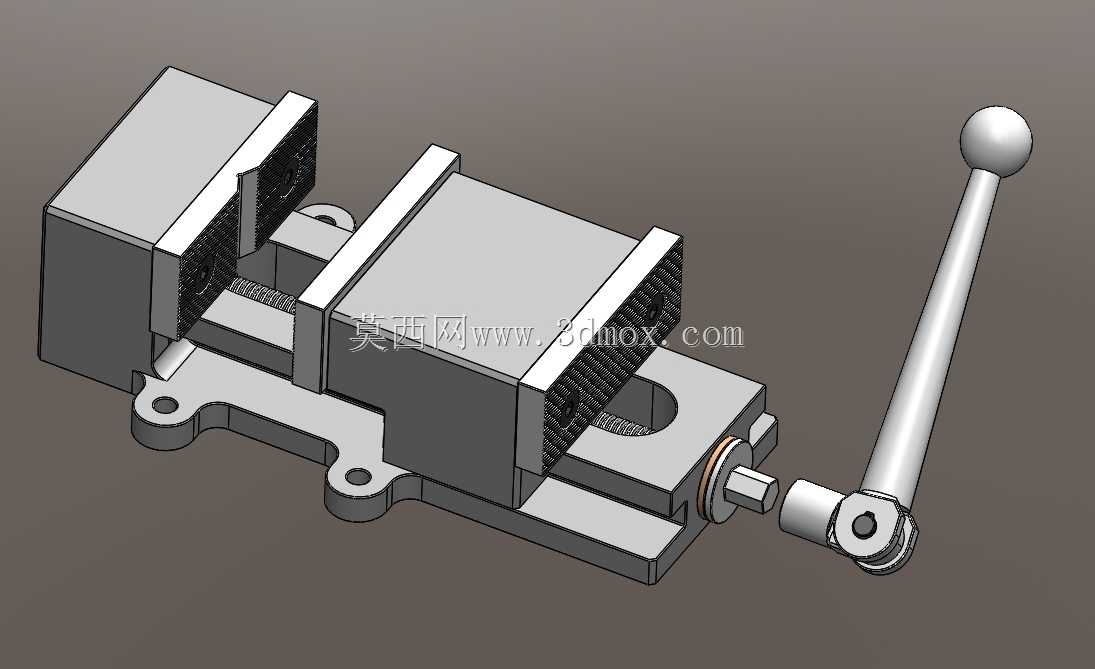

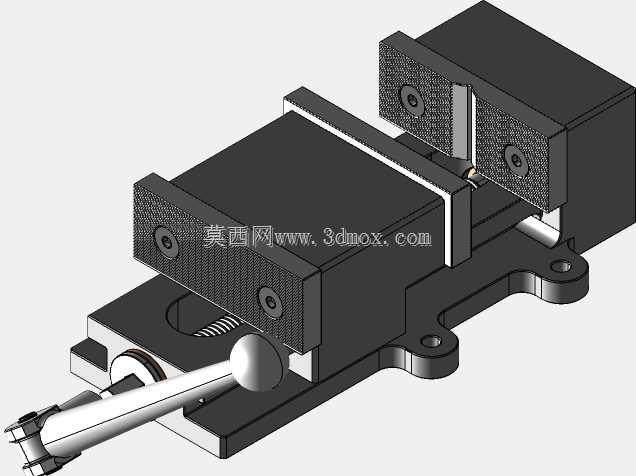

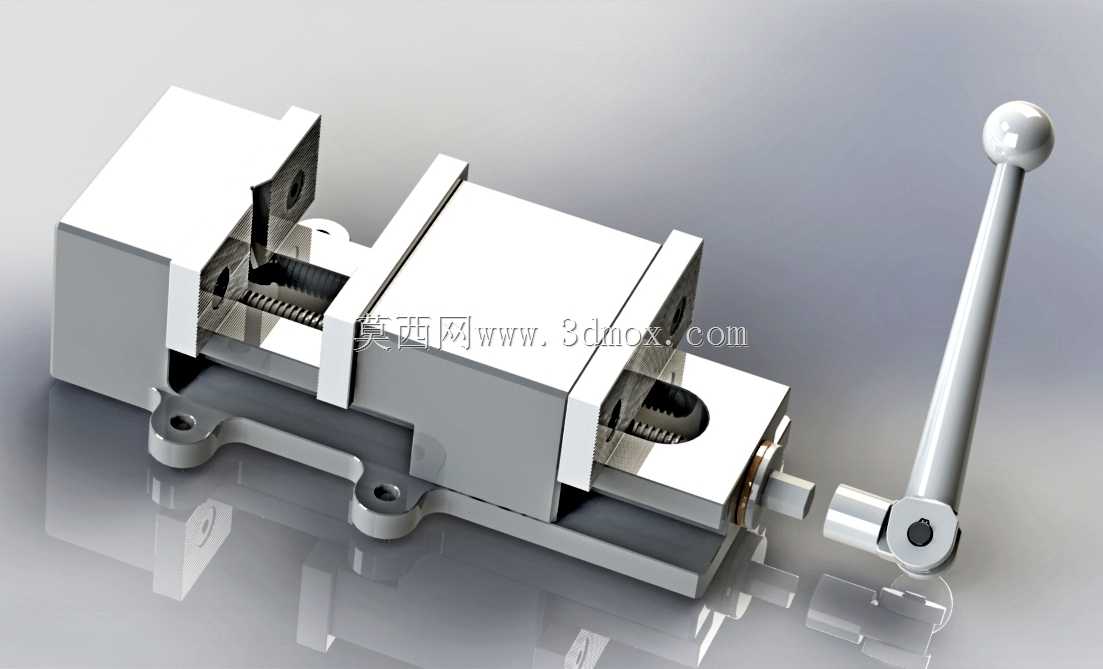

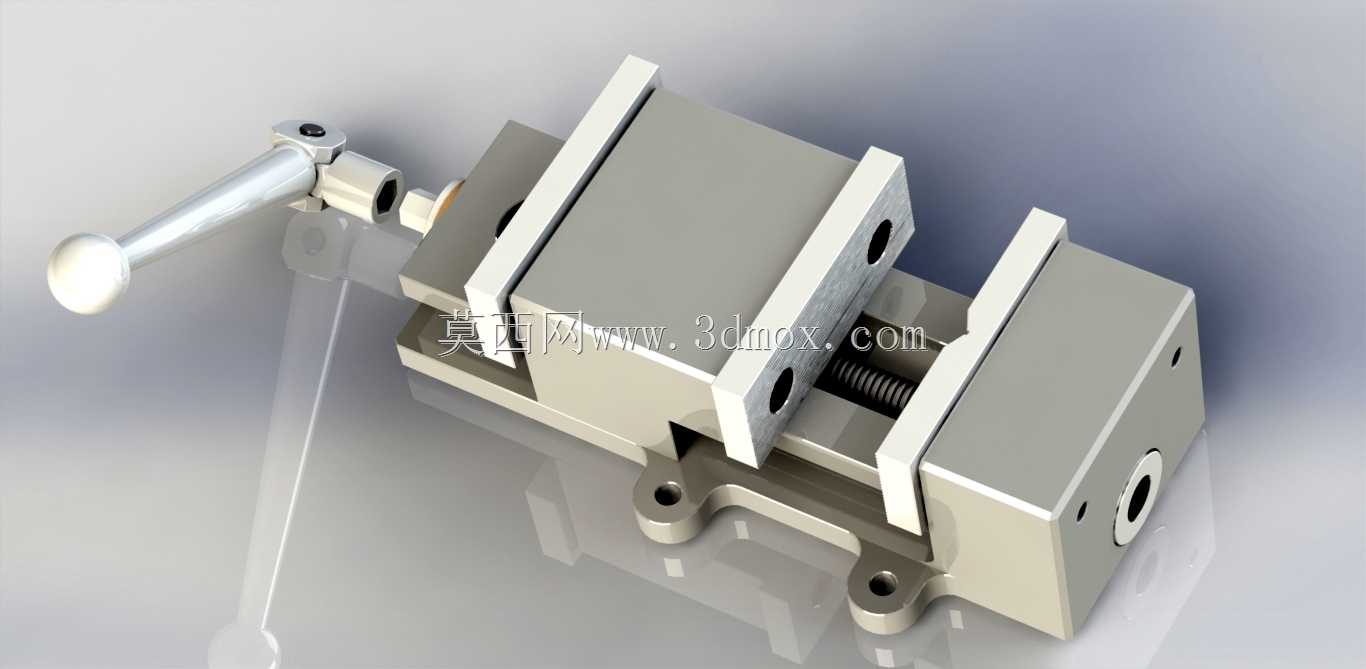

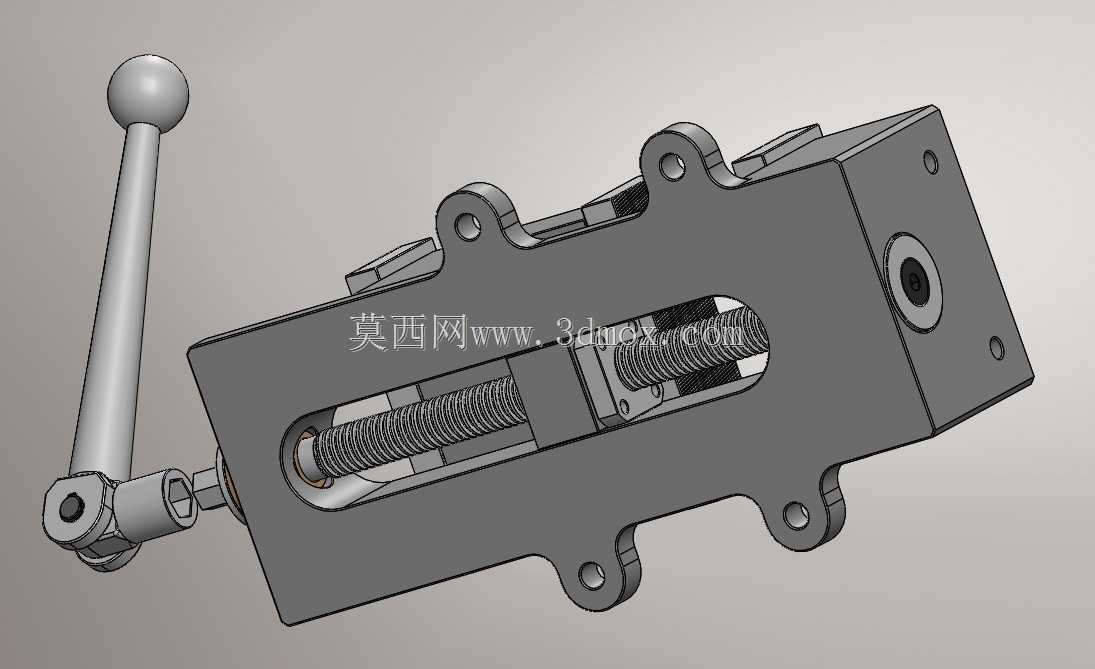

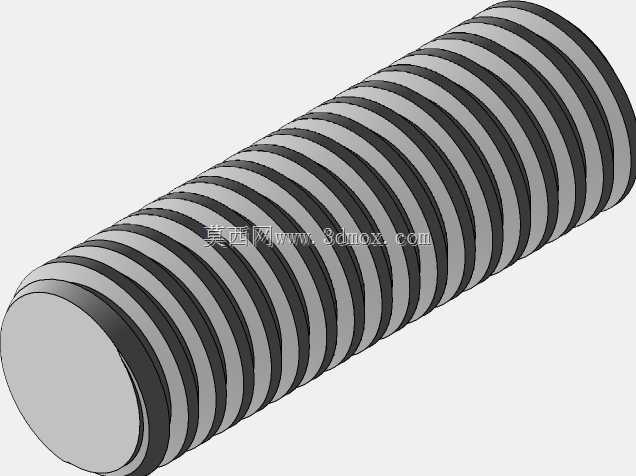

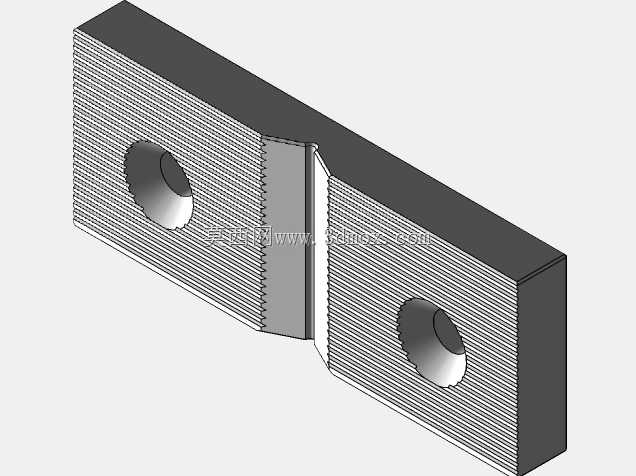

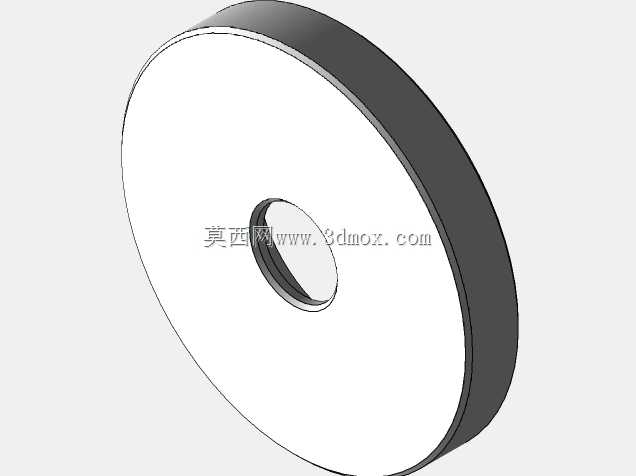

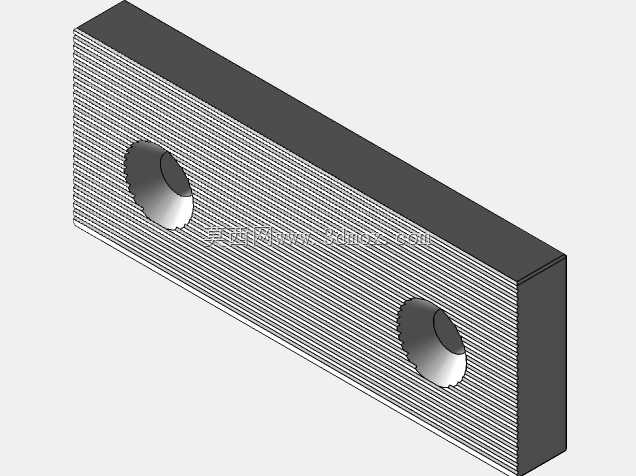

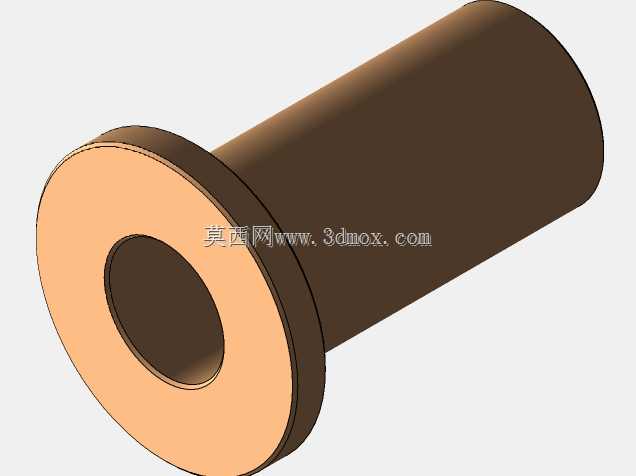

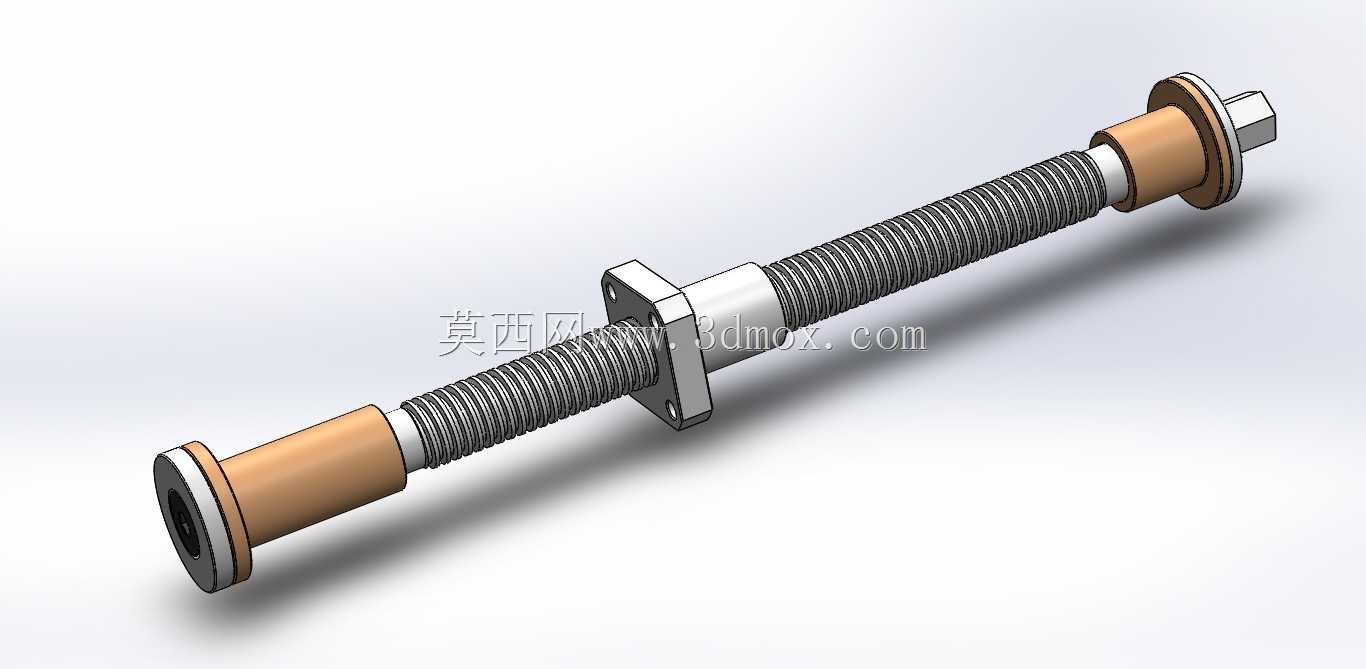

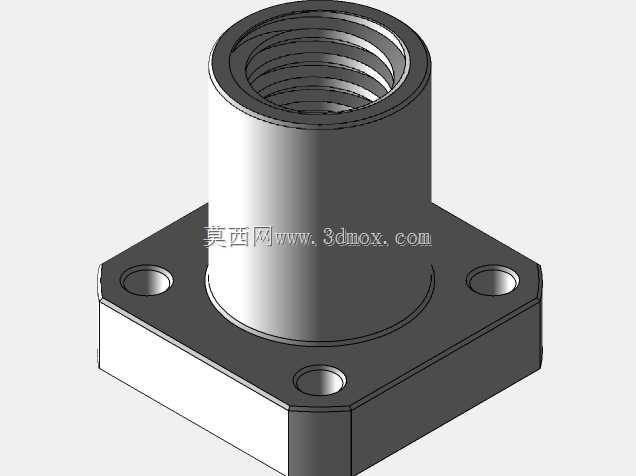

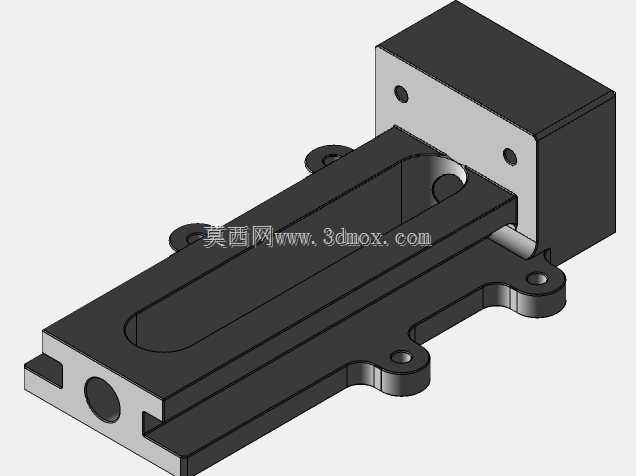

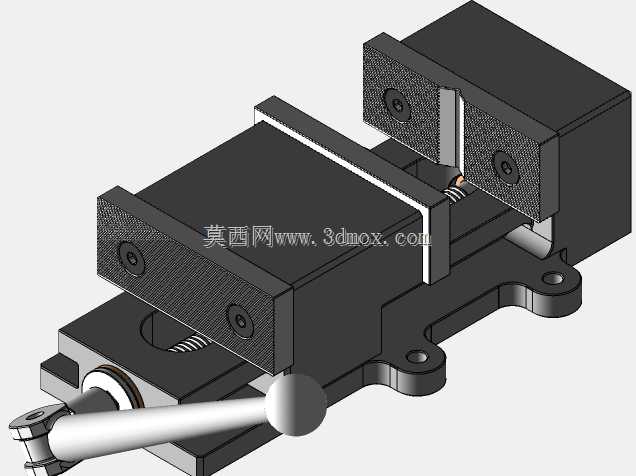

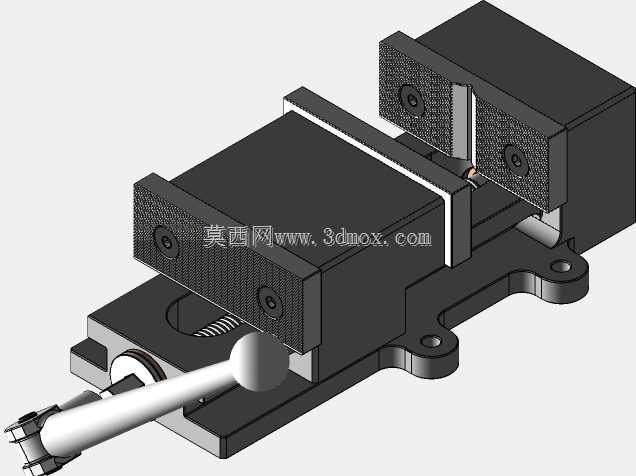

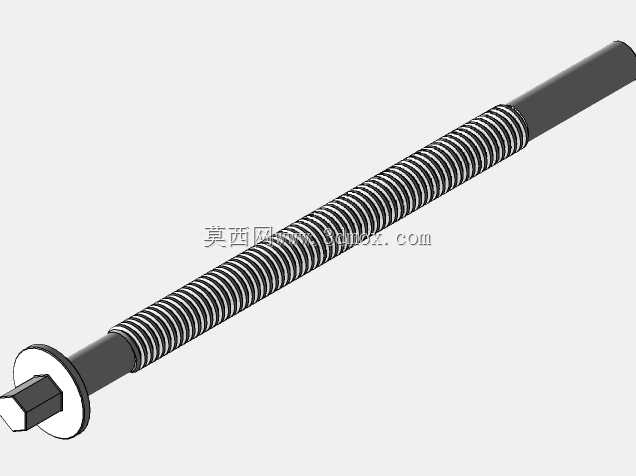

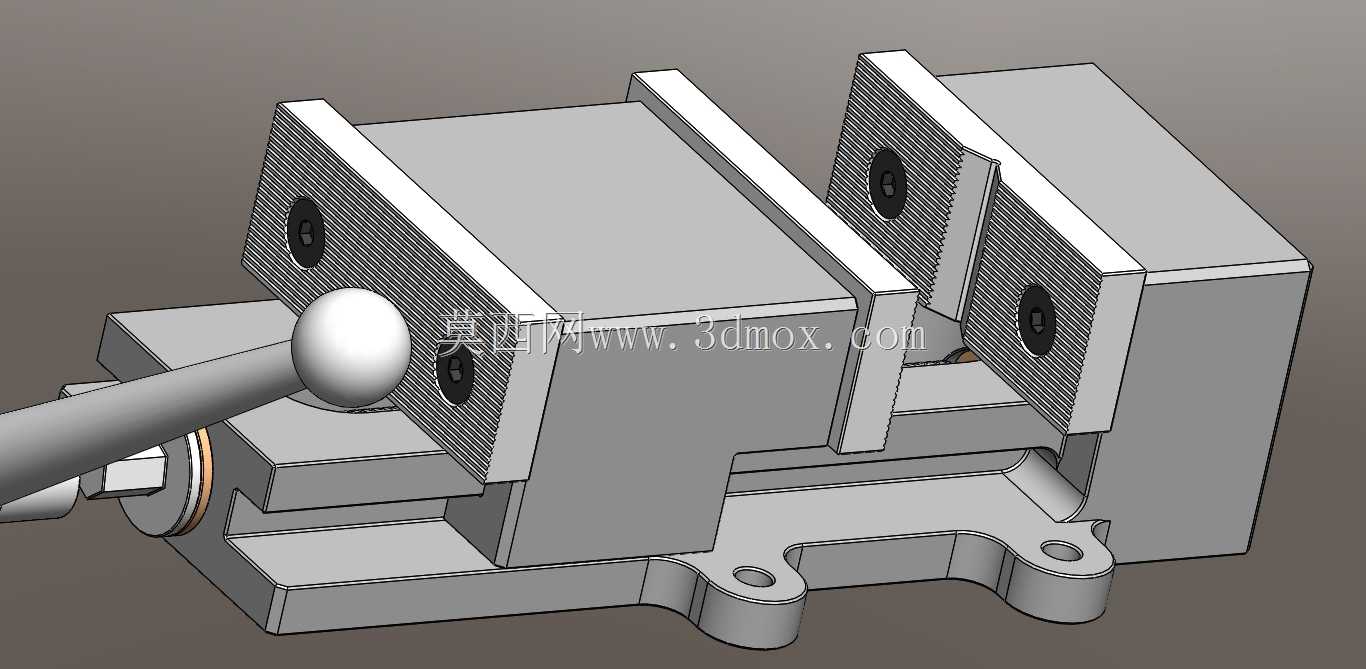

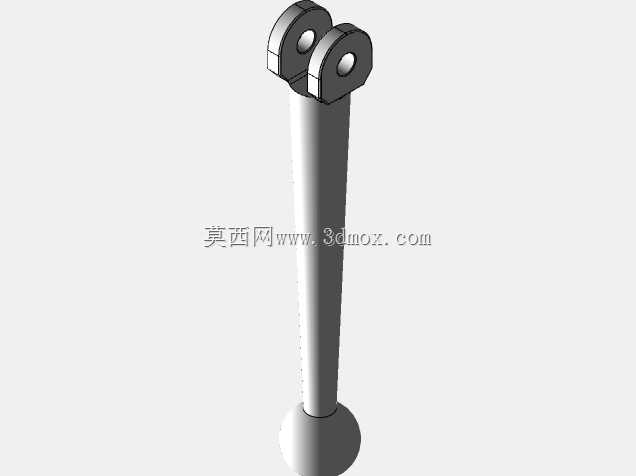

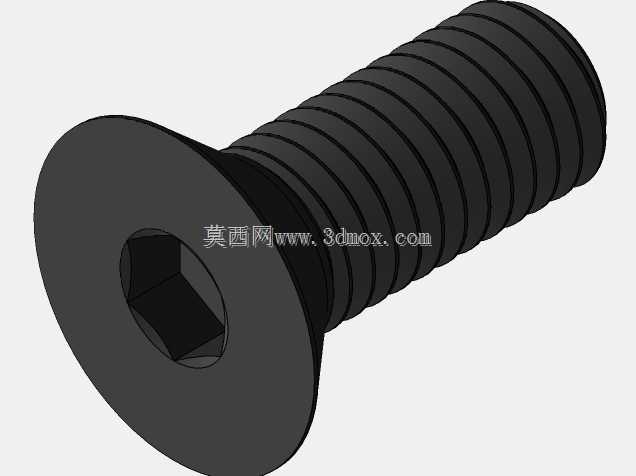

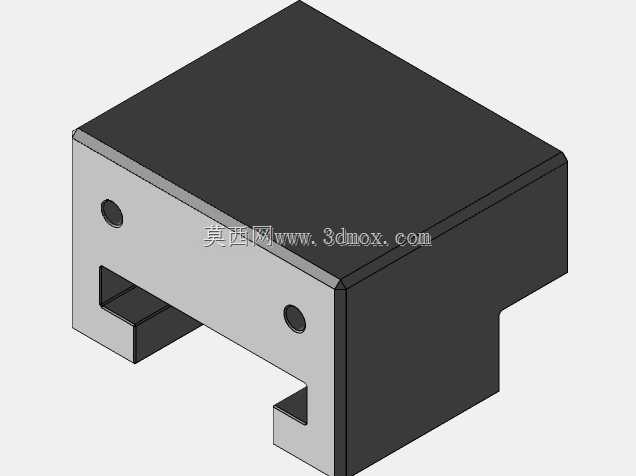

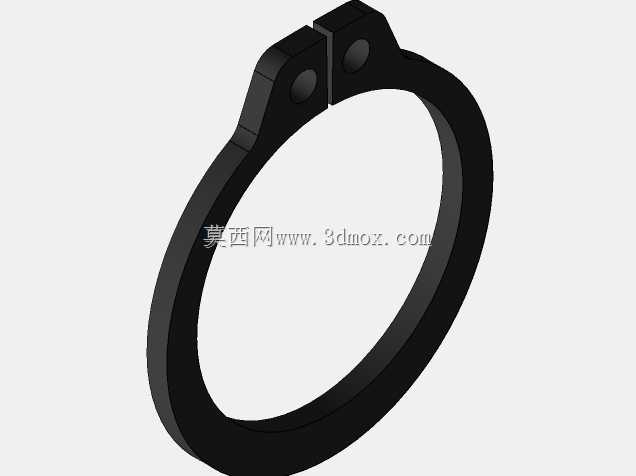

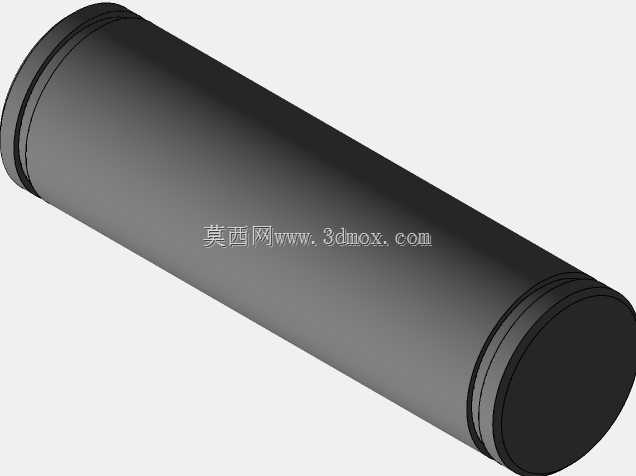

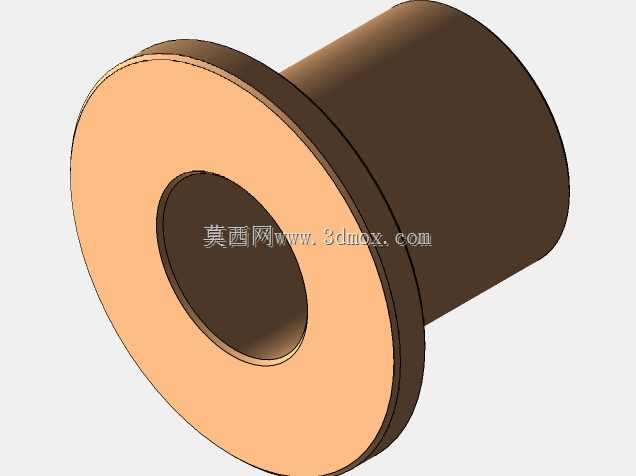

这款手动虎钳是机械加工场景中应用极为广泛的通用夹持工装，主要适配铣床、钻床、磨床等常规机加工设备的工件装夹需求，也可在钳工划线、工件修整、小型零件装配等工位作为固定工装使用，能够稳定夹持不同材质、不同外形轮廓的工件，避免加工过程中工件出现位移、振动，保障加工精度与操作安全。从功能特性来看，该虎钳采用丝杠副传动结构实现钳口的开合与夹紧动作，搭配长操作手柄能够通过杠杆原理放大夹紧力，操作人员仅需施加较小的握力即可获得足够的夹持力矩，钳口部位设计有防滑齿纹结构，可增大与工件接触面的摩擦力，针对硬度较高的金属工件也能实现稳固夹持，避免夹紧后工件打滑偏移；活动钳身与固定钳身的配合导轨采用精密贴合设计，开合过程顺滑无卡滞，同时能够保证钳口的平行度与垂直度，装夹后工件的定位精度可满足常规机加工的公差要求。在设计思路上，这款虎钳优先兼顾了结构刚性与操作便捷性，整体采用一体化铸造的底座结构，底座设置有两个对称的安装沉孔，可通过螺栓直接固定在机床工作台的T型槽上，安装边界适配多数中小型机床的工作台安装尺寸，整体外形紧凑不会占用过多工作台面空间，同时预留了足够的钳口开合行程，可覆盖常规尺寸小型零件的装夹需求；丝杠末端设置有限位结构，可避免活动钳身开合超程脱落，操作手柄采用球形端头设计，握持手感舒适，长时间操作也不易产生手部疲劳。在实际生产应用中，该虎钳可通过更换不同类型的钳口夹板，适配异形工件、软质材质工件的装夹需求，比如加装铜质钳口可避免夹伤工件表面，加装V型钳口可稳定夹持轴类零件，拓展性较强，能够满足多品类小批量零件加工的柔性装夹需求，是机械加工车间、维修工位、实训教学场景中不可或缺的基础工装设备，其结构简单可靠，维护成本低，仅需定期对丝杠、导轨配合面加注润滑脂即可长期保持顺畅的操作手感与稳定的夹持精度。
