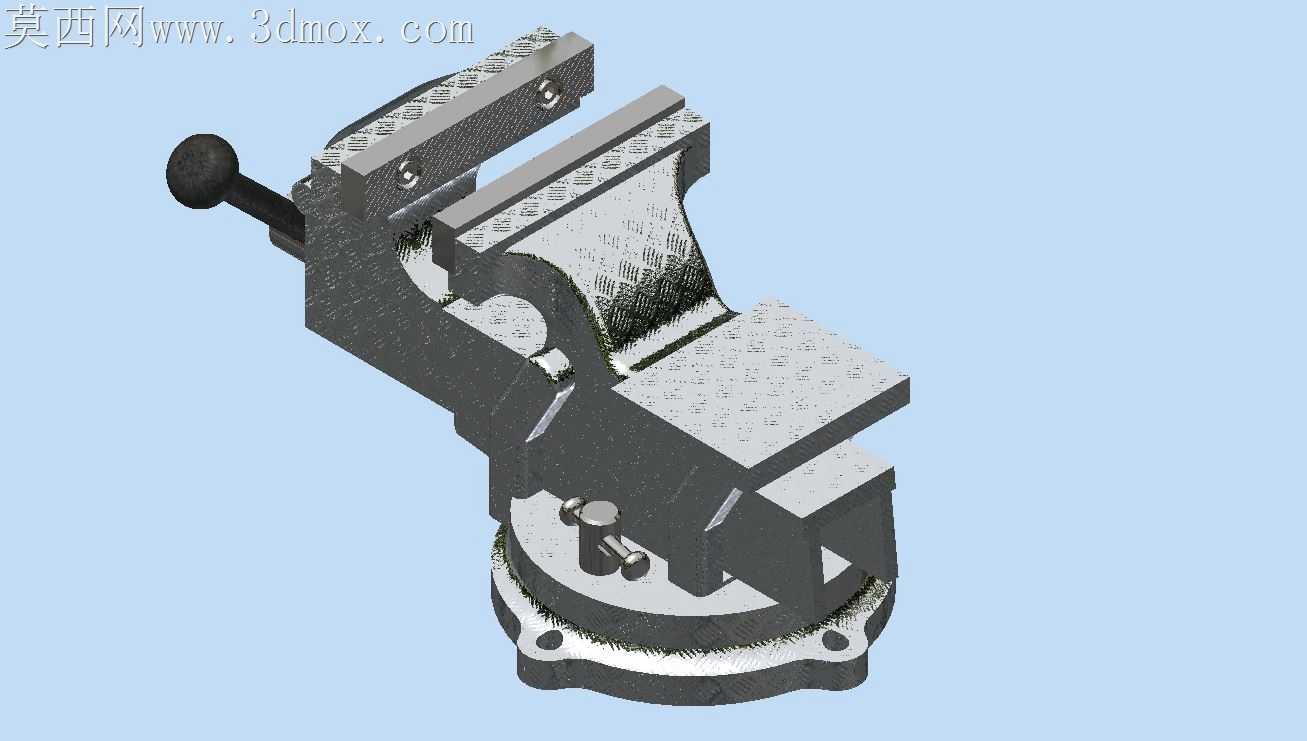

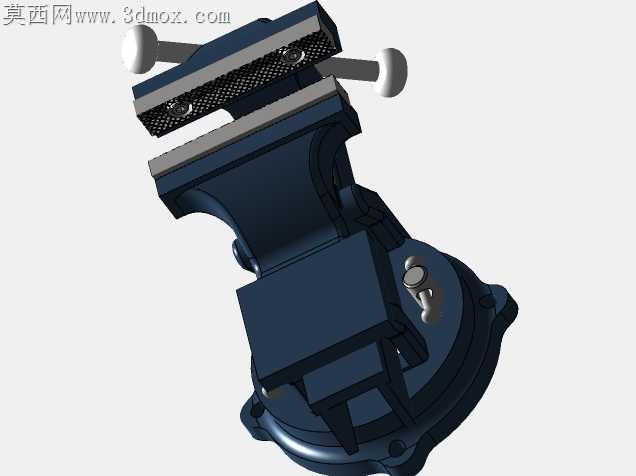

机加工用旋转底座重型台钳结构设计

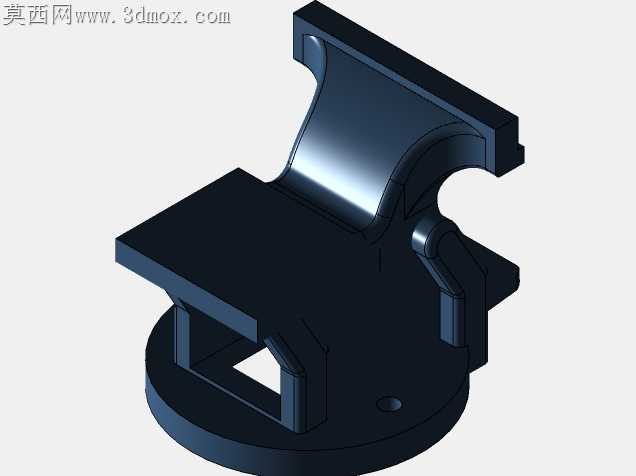

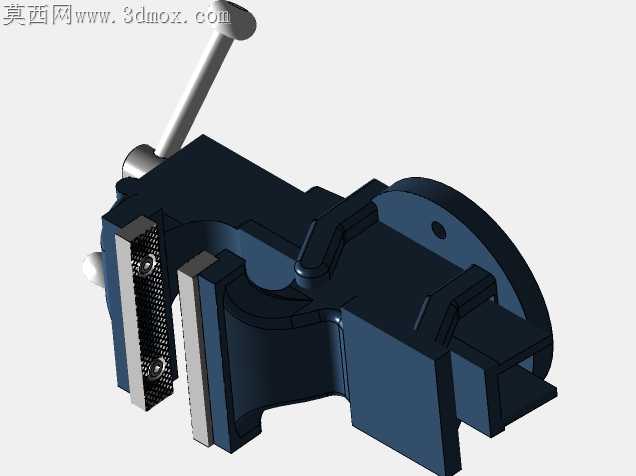

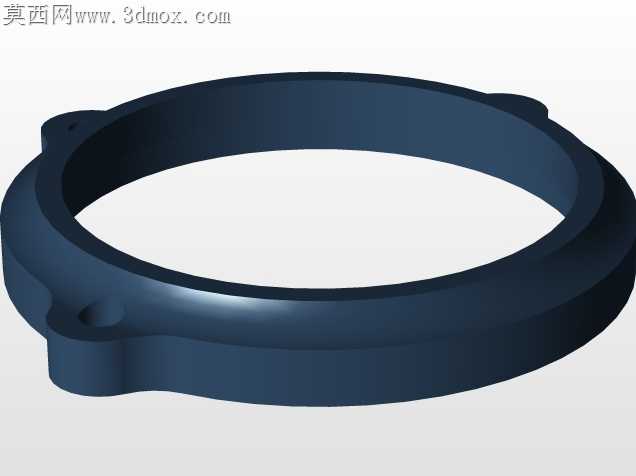

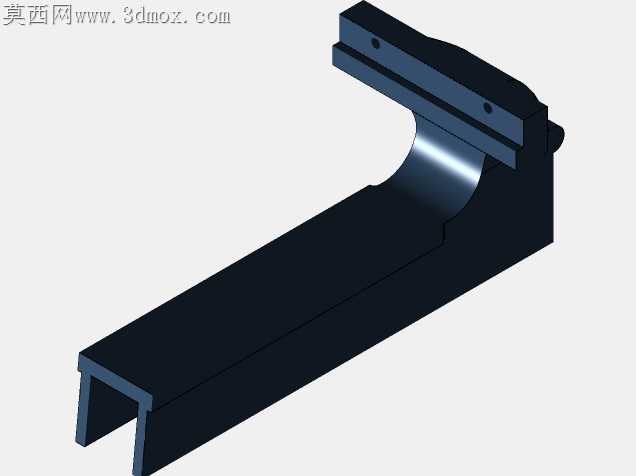

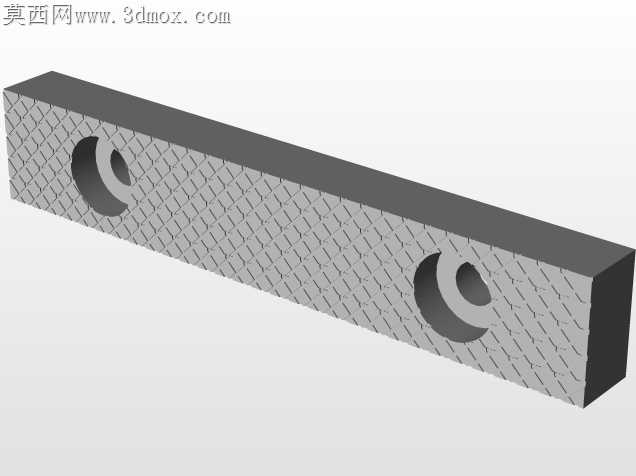

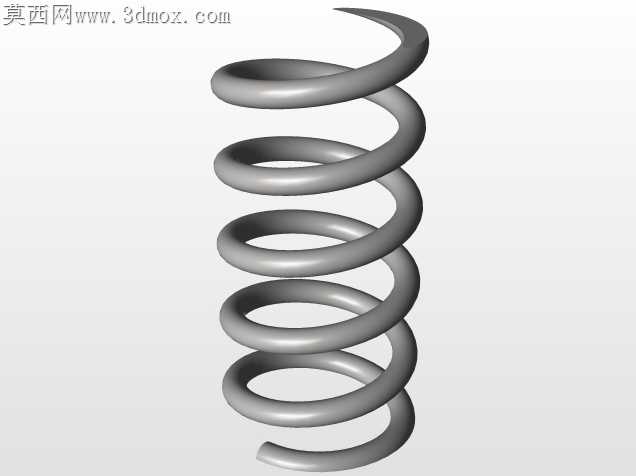

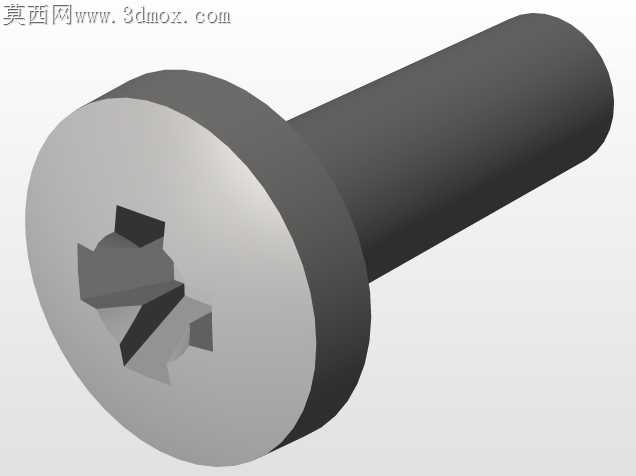

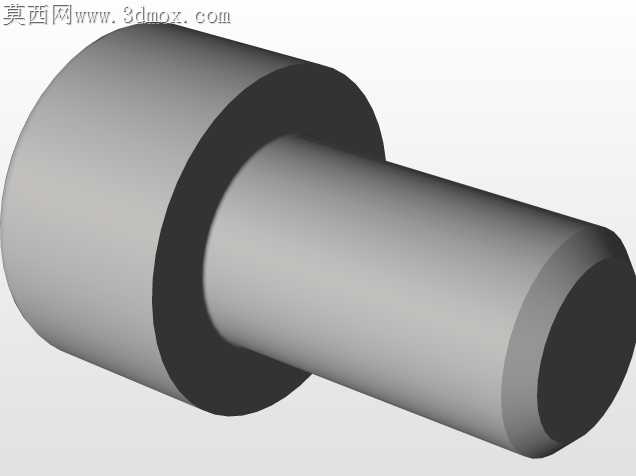

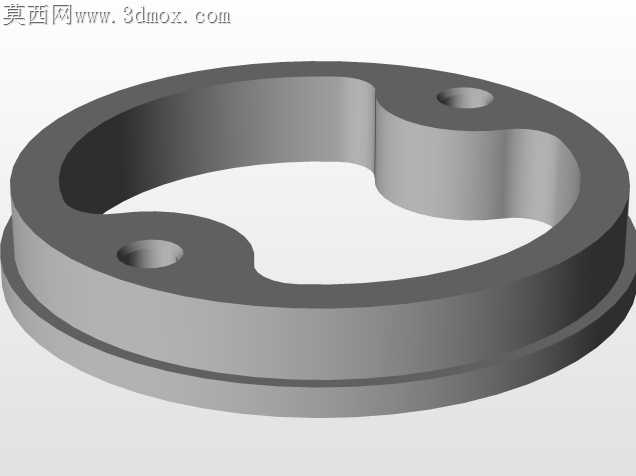

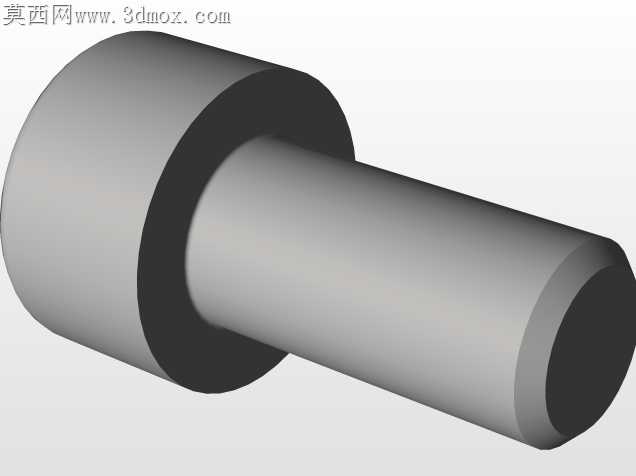

上次车间里老台钳夹工件打表找正的时候，底座转不动硬掰把钳口磕出个豁口，铁屑卡进转盘缝隙里清了半小时都没弄干净，索性对着实物重新捋了整套结构。钳身和固定钳口的衔接处特意留了0.02mm的研配余量，之前做的版本没考虑铸件清砂后的残留凸点，装配的时候钳口歪了0.1度，夹长轴类工件的时候总是翘边，这次把贴合面的定位销孔做了稍大一点的公差带，装配的时候可以微调角度，配磨之后再打销固定，不会再出现夹料偏斜的问题。活动钳身的丝杠螺母座没选一体式的铸铁结构，之前用的一体式螺母磨损之后要换整个座，成本高还费时间，这次改成了镶铜螺母的分体结构，铜套磨损之后只需要拆两个螺丝就能更换，日常维护不用拆整个钳身。转盘底座的锁紧机构改了双螺栓顶紧的结构，原来的单螺栓锁紧的时候受力偏在一侧，重切削的时候钳身会轻微转位，两个螺栓对称布置，锁紧的时候受力均匀，哪怕吃刀量到3mm铣平面，钳身也不会晃。钳口的齿形做了倒钝处理，之前的尖齿虽然夹紧力大，但夹软铝或者铜件的时候会留下很深的压痕，工件报废率高，齿尖倒了0.1mm的圆角，既能保证足够的摩擦力，又不会伤精加工工件的表面。跨软件转档的时候特意检查了丝杠和螺母的配合间隙，之前导进渲染软件的时候螺纹面出现了破面，重新补了面之后调整了同轴度，不会出现转档后装配干涉的问题。砧台的平面做了加厚处理，平时校直小工件、敲小冲子的时候不会把砧面敲出凹坑，之前的台钳砧台太薄，敲了几次就凹下去一块，放小工件的时候总是放不平。底座的安装孔做了沉头设计，固定到工作台的时候螺栓头不会凸出来，清理铁屑的时候不会被螺栓头刮到扫屑刷，日常打扫更方便。丝杠的手柄球做了滚花处理，手上沾了切削液的时候拧手柄不会打滑，不用每次拧之前都擦手，干活的时候更顺手。整个结构没做多余的花哨设计，所有调整都是对着车间实际干活遇到的问题改的，没有为了好看加没用的装饰结构，每个改动点都是平时操作里踩过的坑，拿到手不管是实训练手还是车间实际用，都能避开之前老台钳的那些通病。
