圆柱锂离子电池半自动精密绕线生产设备

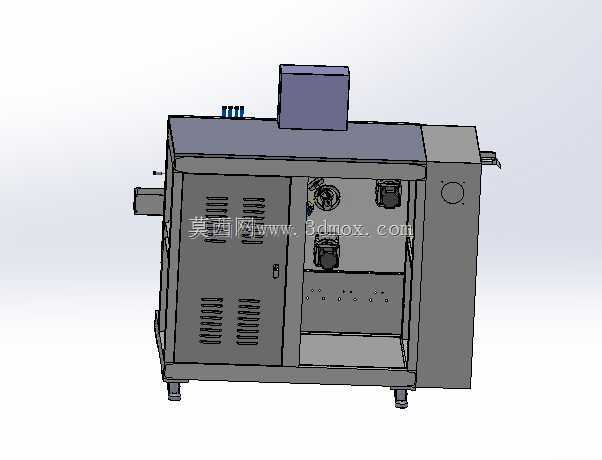

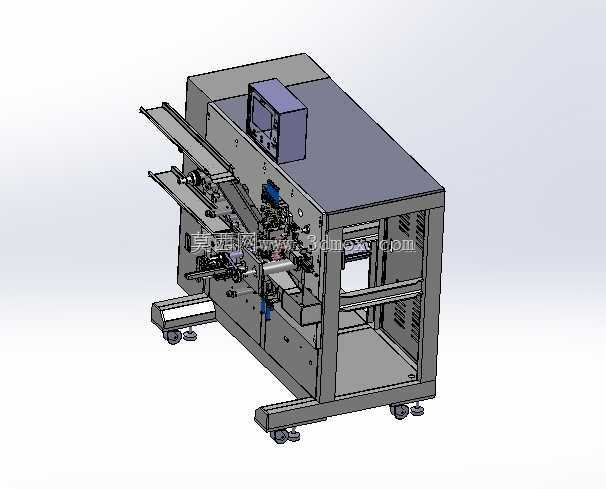

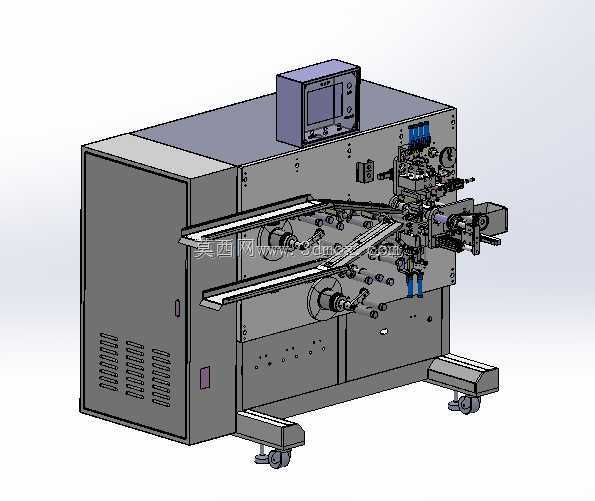

这款半自动锂电池绕线设备，主要面向中小批量圆柱锂离子电池的电芯制备生产场景，适配消费类小容量圆柱锂电、小规格动力圆柱锂电的试制与小批量生产环节，填补了纯手工绕线效率低、一致性差，与全自动绕线设备投入成本高、换型调试周期长之间的产能空白，适合锂电研发打样、中小电芯生产企业的柔性生产需求。设备整体采用落地式柜式结构设计，底部配置带锁止功能的万向脚轮，既可以满足车间内不同工位间的灵活转场移动需求，到位后锁止脚轮即可保证设备运行时的结构稳定性，无需额外做地脚固定，降低了车间安装的场地要求；整体外形紧凑规整，操作面高度适配成年操作人员站立作业的舒适区间，上料工位、操作工位、下料工位沿设备正面横向排布，操作人员无需大幅移动即可完成全流程操作，有效降低长时间作业的疲劳感。在功能设计上，设备围绕圆柱电芯绕线的核心工艺需求做了针对性布局：人工完成极片穿引工序后，设备可自动完成入料缠绕部分的折叠定位，将极片精准排布在隔膜与缠绕线之间的对应位置，从结构上避免极片错位导致的电芯短路、容量不一致等质量问题。胶带贴附机构采用纵向贴胶模式设计，贴胶位置可通过调节机构做精准微调，保证贴胶平整无褶皱，不会出现胶带拉扯绷紧损伤极片、隔膜的问题，贴胶位置的重复精度可满足高精度电芯的生产要求。针对绕线过程中最影响电芯一致性的隔膜张力控制环节，设备配置了双隔膜主动放卷结构，搭配编码器调速技术与高精度比例空气阀，可实时动态调整放卷过程中的张力输出，在绕线启动、加速、减速、停止的全周期内保持张力恒定，自动平稳抵消卷径变化带来的张力波动，避免隔膜拉伸变形、卷绕松紧度不一致的问题。同时设备集成了极杆除尘装置，可在极片进入绕线工位前清除极片表面附着的浮尘、碎屑，减少电芯内部杂质带来的自放电、短路风险。设备顶部集成了独立的人机控制箱，所有工艺参数可通过触控界面完成设置调整，柜体侧面预留了散热通风格栅，保证内部电气元件长时间运行的散热需求，整体结构兼顾了操作便捷性、工艺稳定性与维护便利性，可有效提升小批量圆柱电芯生产的良品率与生产效率。
