模块化PTO驱动通用混凝土搅拌装置

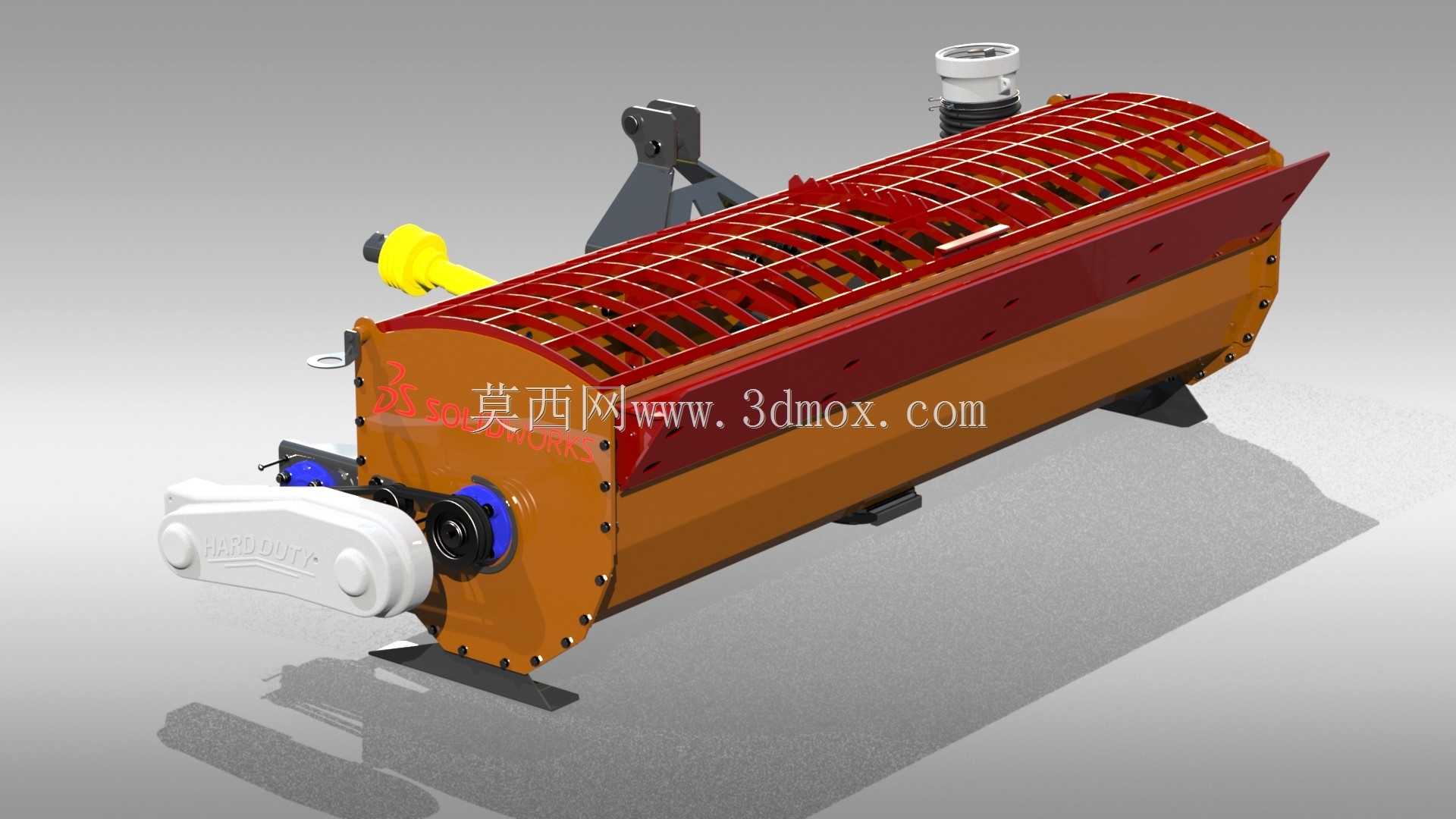

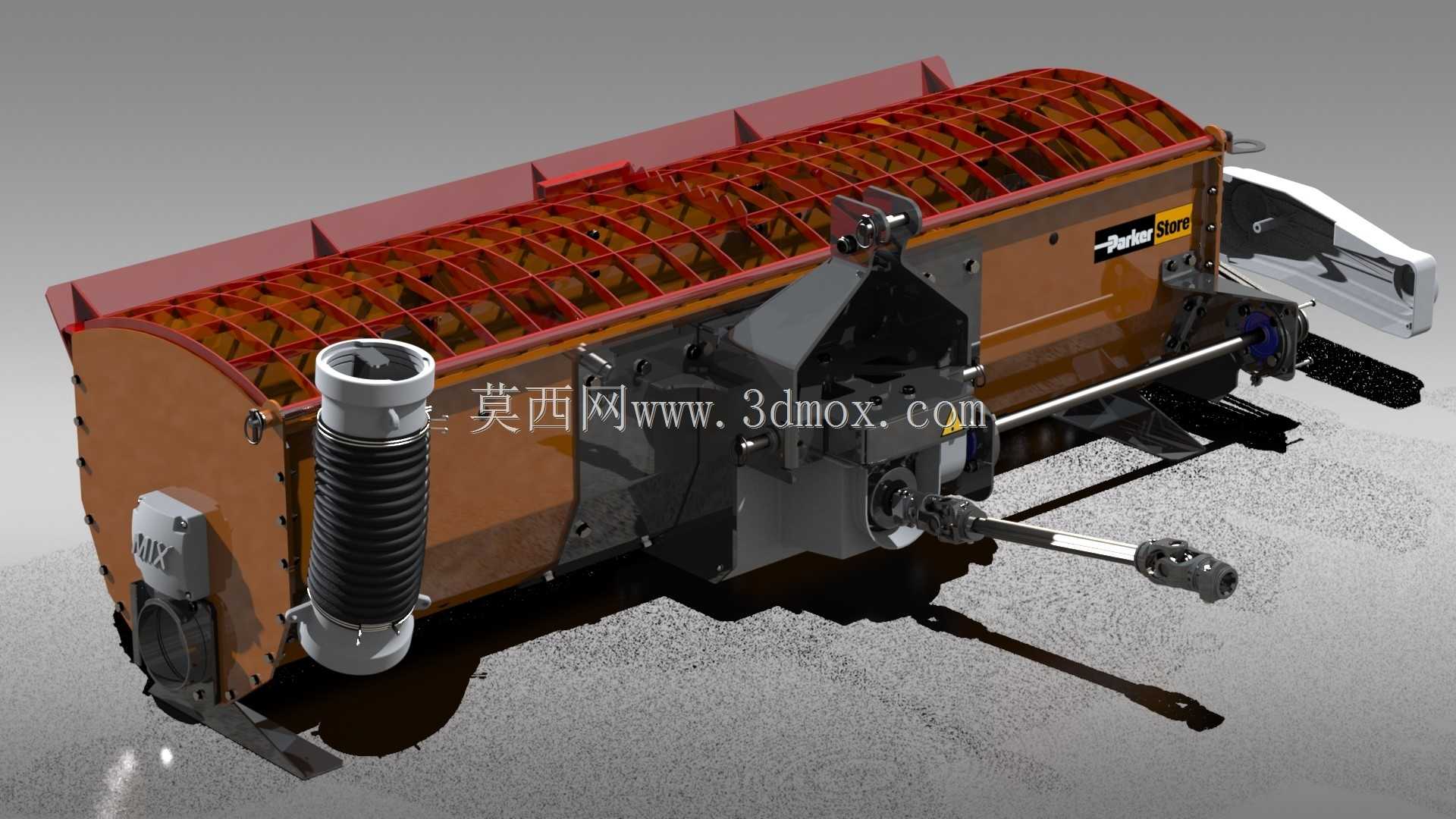

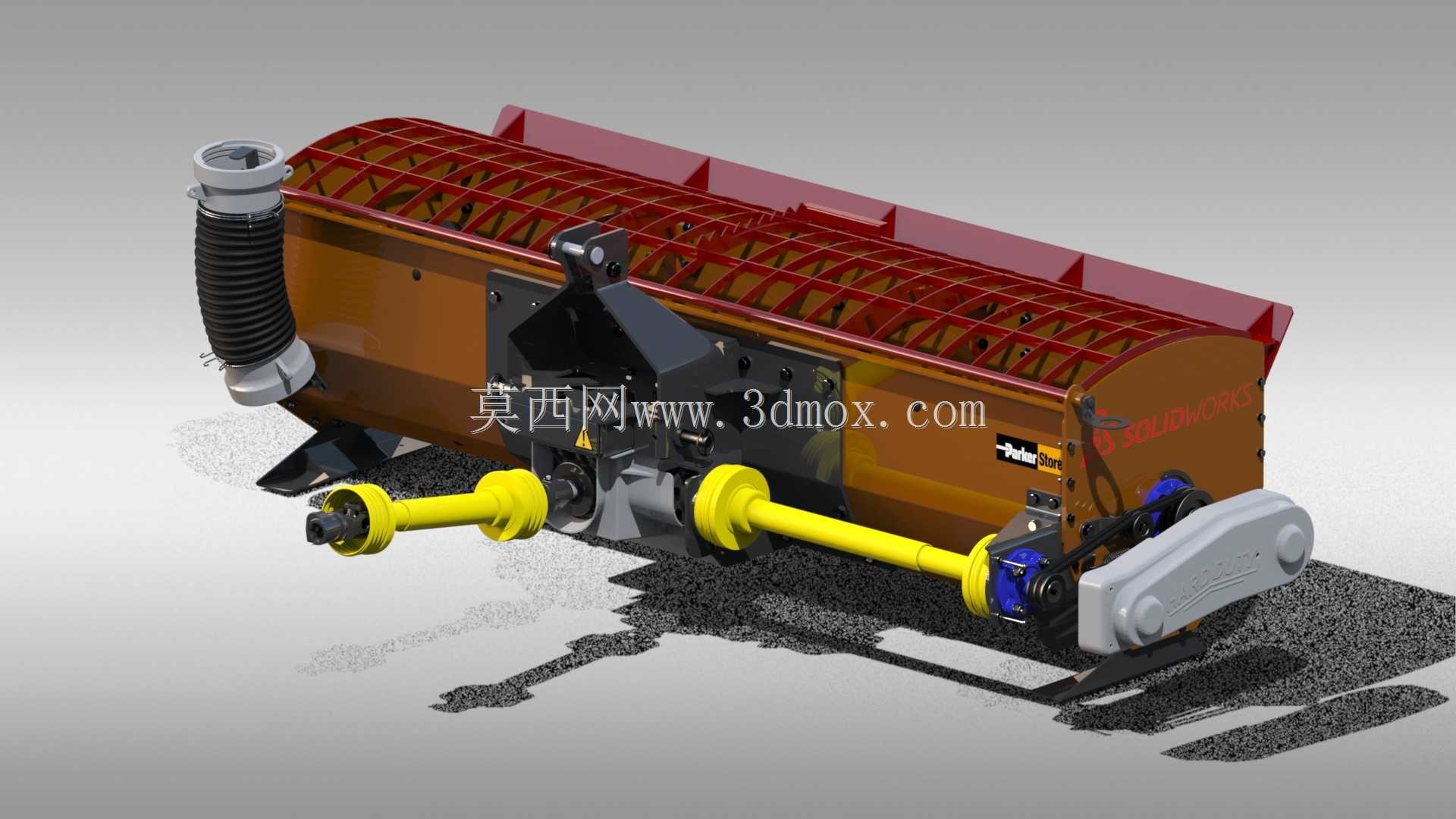

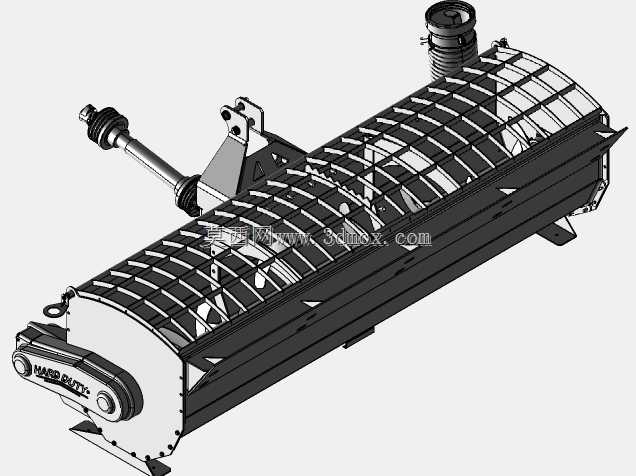

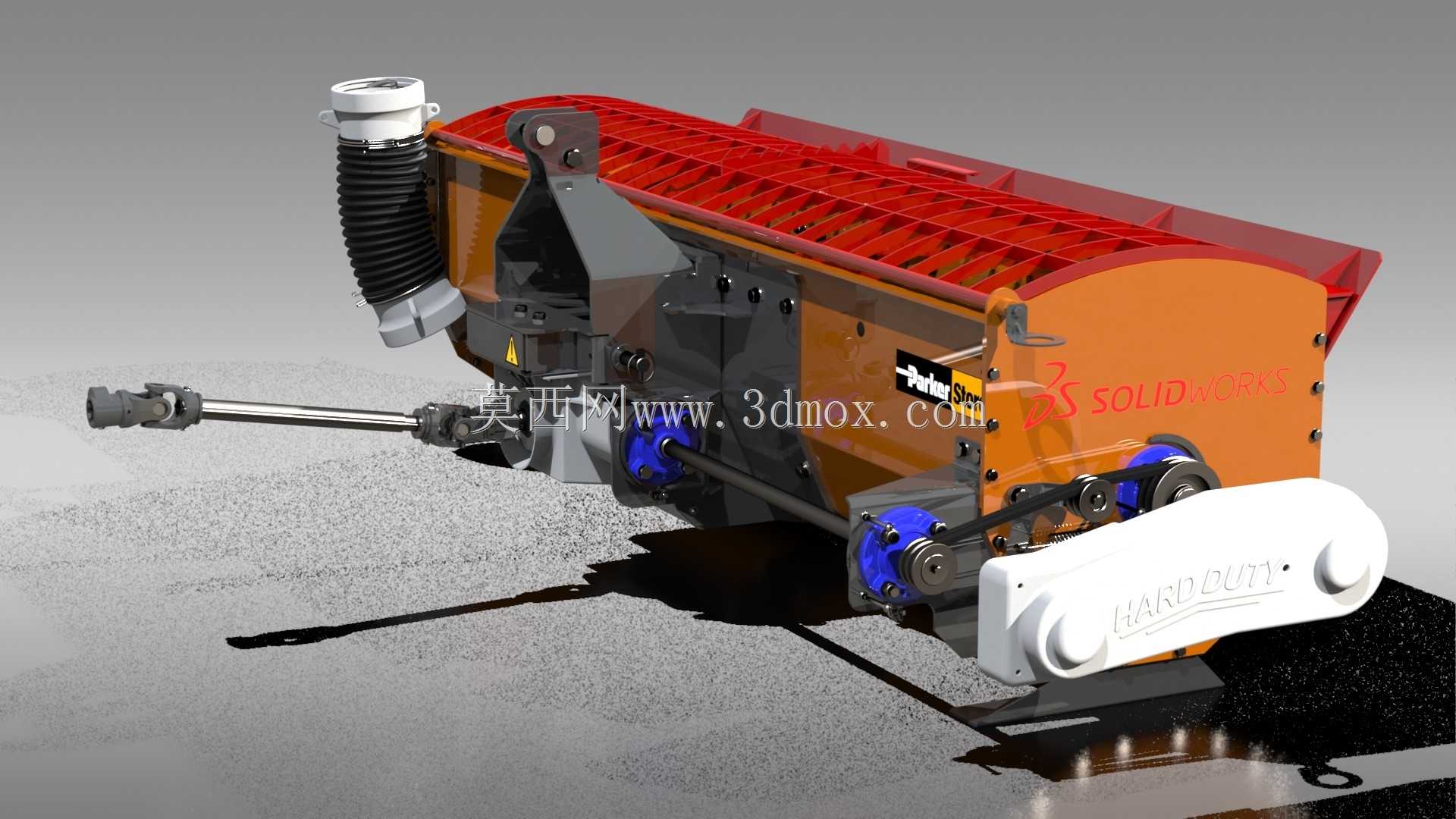

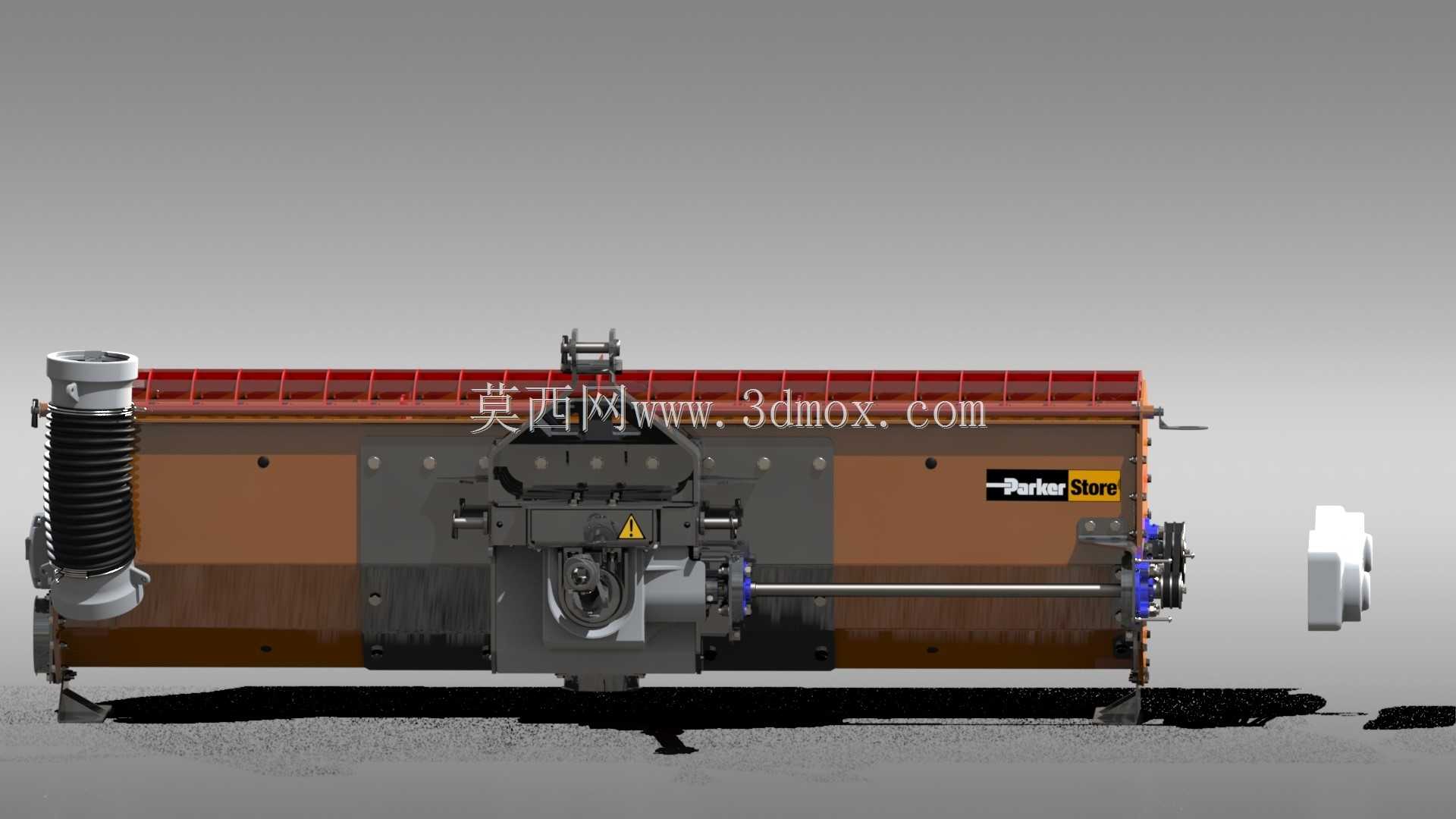

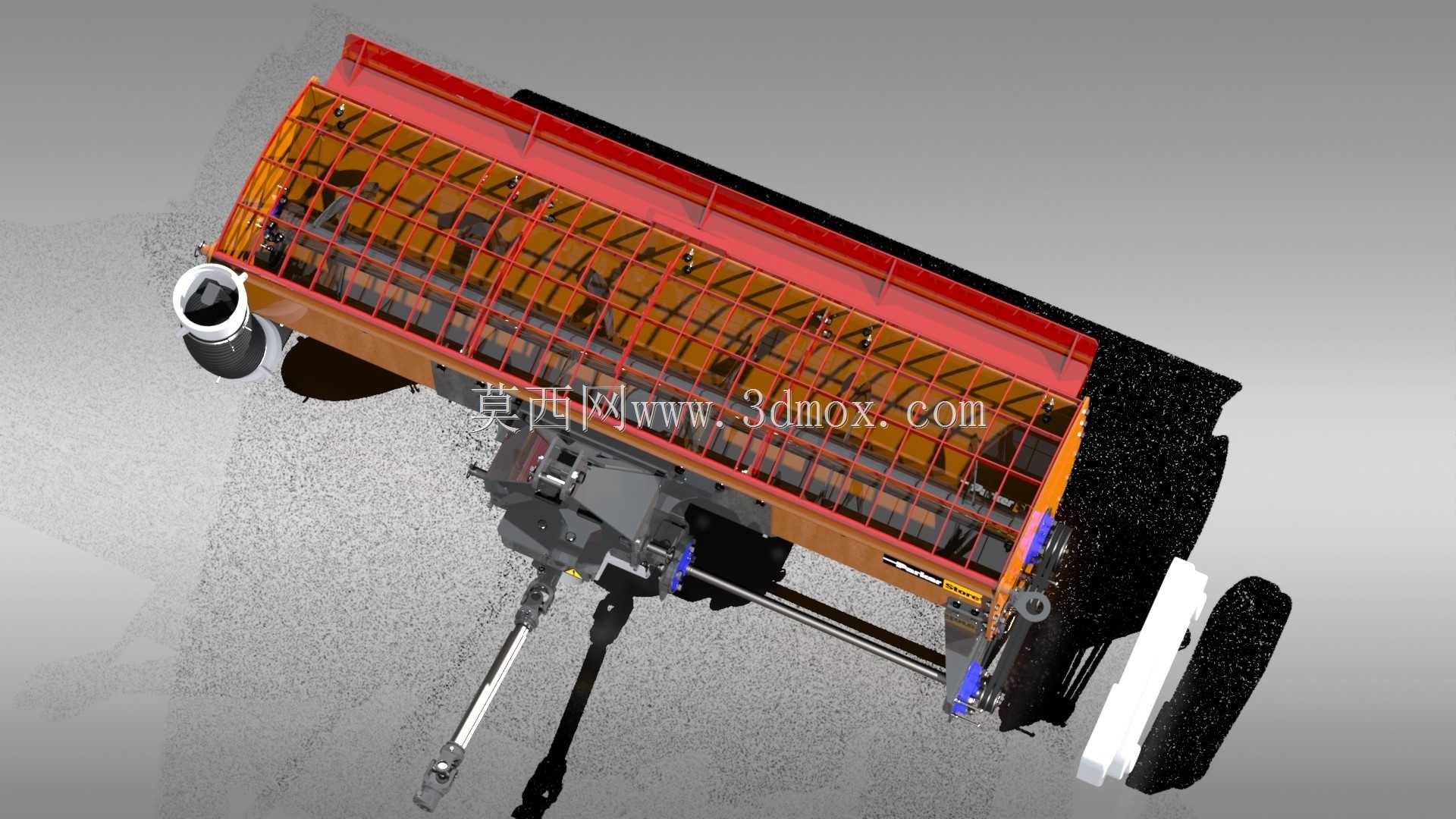

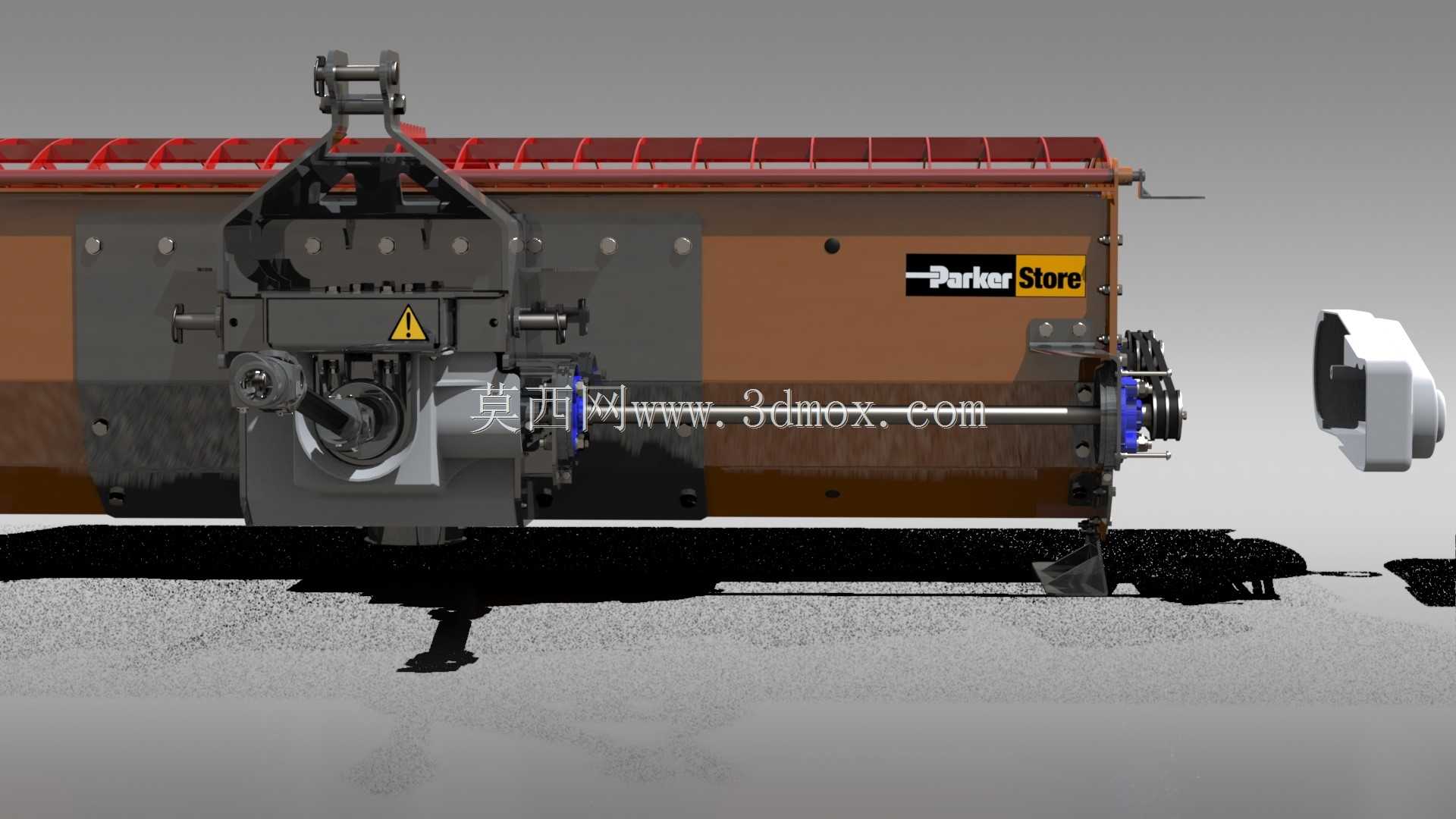

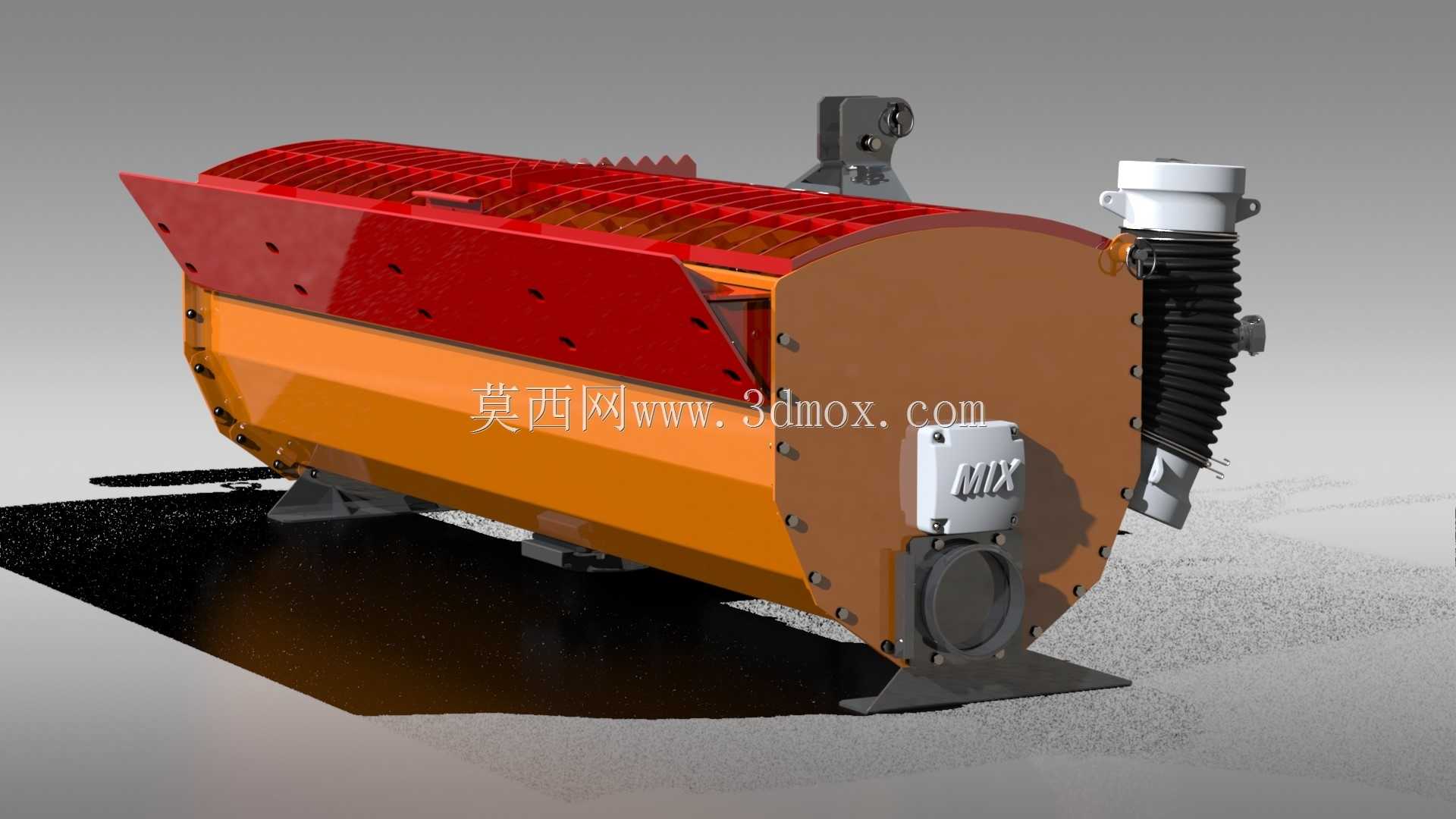

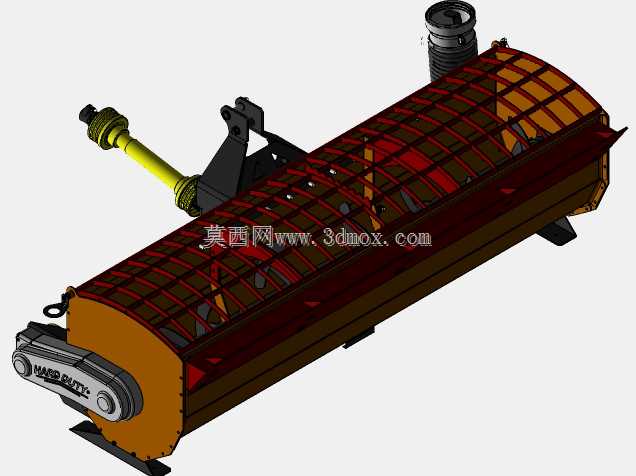

这款通用搅拌装置主要面向小型农牧场作业、乡村零散基建施工、田间地头有机肥混拌、小规模建筑砂浆制备等场景，可直接挂载匹配对应功率的轮式拖拉机后悬挂系统，无需额外配置独立动力源，适配丘陵山地零散地块、乡村自建房工地、养殖园区粪肥混配等缺乏固定供电、大型搅拌设备无法进场的作业环境，解决传统固定式搅拌机转场困难、依赖外接电源、适配场景单一的痛点。设备采用全模块化设计思路，核心搅拌单元与主接料斗的连接结构采用可快换的通用接口设计，可根据不同作业需求更换不同容积、不同出料形式的接料斗，既可以适配混凝土、砂浆的搅拌作业，也可更换接料结构完成畜禽粪肥与秸秆辅料的混拌、饲料组分混合、颗粒肥料掺混等农牧作业，实现一机多用，降低用户的设备采购成本。动力传递路径经过优化设计，拖拉机后输出轴的动力通过传动轴输入设备自带的减速机构，将高转速低扭矩的动力转换为低转速大扭矩的搅拌动力，驱动搅拌舱内的螺旋搅拌构件完成物料的翻拌、推流作业，搅拌舱上部采用格栅式防护结构，既可以避免大块异物落入舱内卡滞搅拌构件，也能在投料时起到初步筛滤大块物料的作用，避免超径骨料进入搅拌舱影响成品质量。设备的安装边界与外形尺寸经过紧凑化优化，整体重量控制在320kg，长度950mm、宽度2150mm、高度720mm，单批次额定搅拌容积为0.3立方米，适配多数30-80马力段拖拉机的后悬挂承载能力与PTO输出转速范围，挂接时无需对拖拉机悬挂结构做额外改装，挂接后整机横向宽度不超过拖拉机自身轮距范围，在狭窄田间路、乡村巷道通行时不会出现超宽刮碰问题。设备出料端配置可调节的导料结构，可根据接料容器的位置调整出料方向，作业时可通过拖拉机液压系统控制设备的倾斜角度完成卸料，无需额外配置卸料驱动机构，结构简单可靠，日常维护仅需定期对传动轴十字节、减速机构轴承部位加注润滑脂即可，整机核心传动部件做了密封防尘处理，可适应多粉尘、露天淋雨的户外作业环境，稳定作业寿命可达3000小时以上，能够满足零散作业场景下的高频次使用需求。
