三臂结构行星式实验室物料混合装置

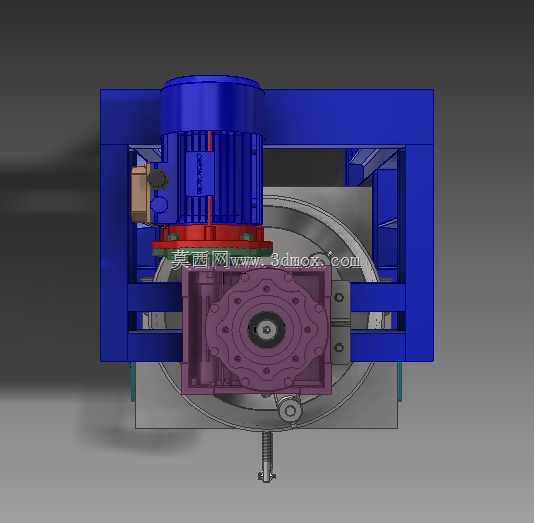

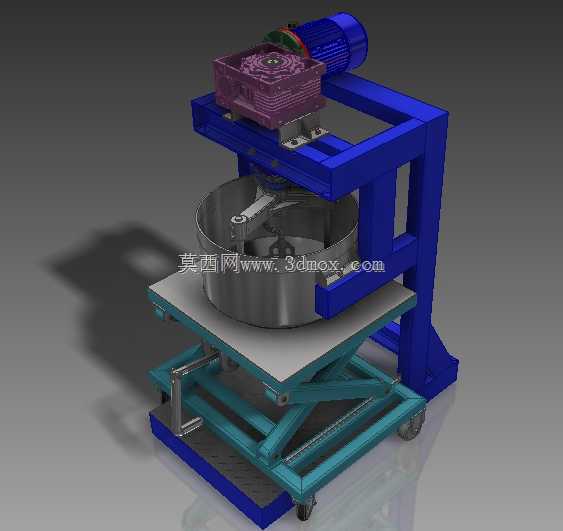

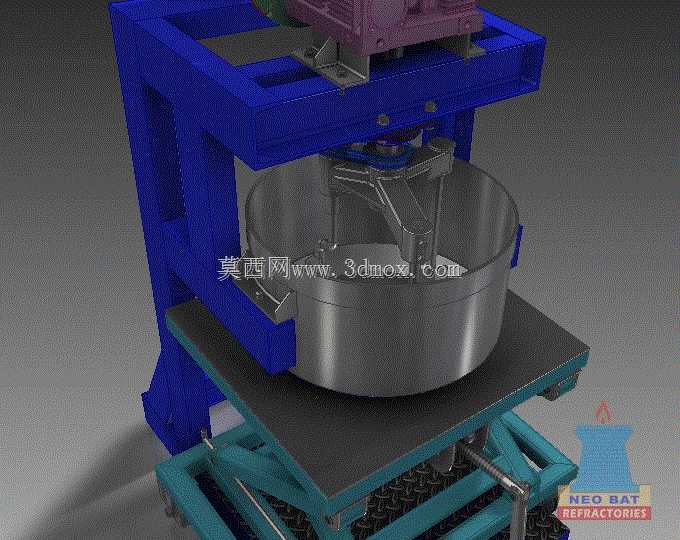

这款三臂行星式实验室混合设备，主要面向耐火材料、特种水泥、精密浇注料等领域的小批量配方研发、试样制备场景，是实验室开展新材料配比验证、工艺参数摸索的核心拌合设备，可在有限的实验空间内完成工业级拌合效果的小尺寸复刻，避免大生产设备试配带来的原料浪费与参数偏差。设备实际运行过程中，三根搅拌臂沿搅拌桶公转的同时完成自转，形成无死角的行星运动轨迹，能够对桶内不同密度、不同粒度的粉体、颗粒与少量粘结剂进行充分剪切、拌合，既可以打散团聚的超细粉体，也能保证重质颗粒在混合料中均匀分布，拌合后的物料无分层、无干料团，完全满足实验室试样制备的均匀度要求。从设计思路来看，整体采用框架式立式布局，上部驱动单元通过刚性机架承载，搅拌作业区域完全开放，便于实验过程中随时观察物料拌合状态、添加微量助剂，也方便实验结束后快速清理搅拌桶与搅拌臂；下部设置可抽拉的承托平台，搅拌桶放置到位后可通过定位结构锁定，避免拌合过程中桶体移位，实验完成后可直接将承托平台拉出，整体取出搅拌桶完成卸料与清洁，大幅降低实验操作的繁琐程度。设备的安装边界充分考虑实验室常规操作台面的尺寸限制，整体占地宽度适配标准实验台深度，上部驱动单元的高度预留了足够的搅拌臂提升空间，无需额外加高安装基础，接通动力源即可投入使用；搅拌桶采用敞口式不锈钢结构，桶壁厚度满足小批量硬质颗粒拌合的耐磨要求，桶体直径与三臂的运动轨迹完全匹配，桶壁与搅拌臂之间预留均匀的微小间隙，既不会出现卡料问题，也能保证桶壁附近的物料被充分刮带参与拌合，不存在拌合死区。三臂的结构设计针对实验室常用的物料特性做了优化，臂端的搅拌叶片角度可根据物料粘度做小幅调整，拌合低粘度稀浆时可调整角度提升流动循环效率，拌合高粘度半干料时可调整角度增强剪切挤压力，适配不同配方试样的制备需求；机架部分采用型钢焊接结构，整体刚性充足，即使拌合高密度硬质耐火材料颗粒，也不会出现明显晃动，保证设备运行的稳定性与拌合参数的一致性。
