双轴拖车底盘车架结构设计

该双轴拖车底盘车架主要面向厂区物料转运、小型工程机械拖运、农用物资短途运输等场景设计，作为无动力拖挂设备的核心承载基体，可适配不同规格的货厢、设备搭载平台，满足1-3吨级载荷的拖行运输需求，能够在硬化铺装路面、平整非铺装场地稳定作业，适配多数轻型牵引车、农用拖拉机的拖挂连接接口。

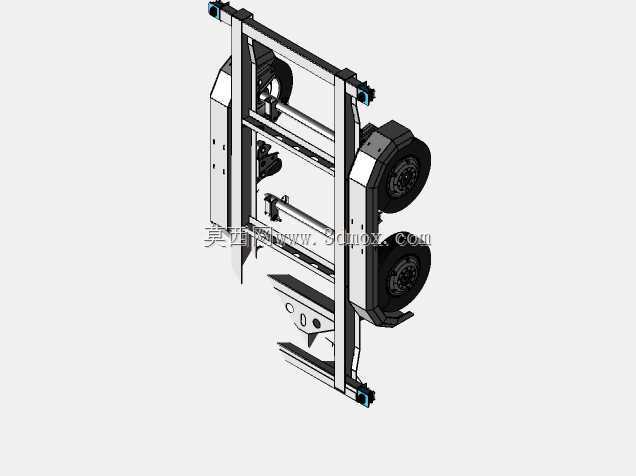

车架主体采用边梁式承载结构设计，主纵梁选用高强度矩形型钢焊接成型，沿车架长度方向贯通布置，作为核心承力构件承担竖向载荷与拖行过程中的纵向冲击力，横梁采用等间距布置的槽型钢与纵梁满焊连接，在保证整体抗扭刚度的同时，预留了多组标准化安装孔位，可根据使用需求灵活固定货厢底板、设备安装支座、侧防护构件等附加部件。车架前后两端设置有标准化拖挂连接座与防撞缓冲结构，前端连接座可适配通用型拖钩、牵引销等不同连接形式，后端预留了尾灯安装、制动管路走线的固定点位，兼顾使用功能性与道路行驶的合规性要求。

行走系统采用双轴并列布置形式，每根车桥匹配两组橡胶充气轮胎与轮毂总成，板簧安装座直接焊接在纵梁下翼面，通过钢板弹簧悬架实现车架与车桥的弹性连接，可有效过滤拖行过程中路面颠簸产生的振动，避免搭载的易碎物资、精密设备受冲击损坏，同时双轴布局可将载荷均匀分配到四个轮胎接地位置，降低单轮接地压强，提升松软路面的通过能力，避免场地作业时出现陷车问题。

设计过程中重点考量了安装边界与适配通用性，车架整体宽度符合常规道路通行的尺寸限值，轮距设置匹配主流小型轮胎的安装空间，纵梁上平面的安装孔位采用模块化间距设计，无需二次打孔即可适配多数标准尺寸的货厢与设备底座，车架两侧的挡泥板安装支架采用分段式焊接结构，可根据轮胎规格调整挡泥板的安装高度，兼顾不同使用场景的改装需求。整体焊接结构在关键受力位置做了加强筋补强处理，避免长期重载拖行过程中出现焊缝开裂、结构变形问题，所有外露金属面预留了涂装工艺余量，可根据使用环境做防锈、防腐涂层处理，提升户外作业的使用寿命。
