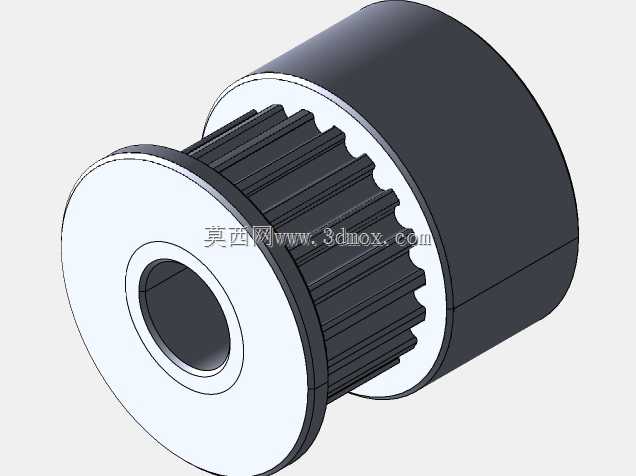

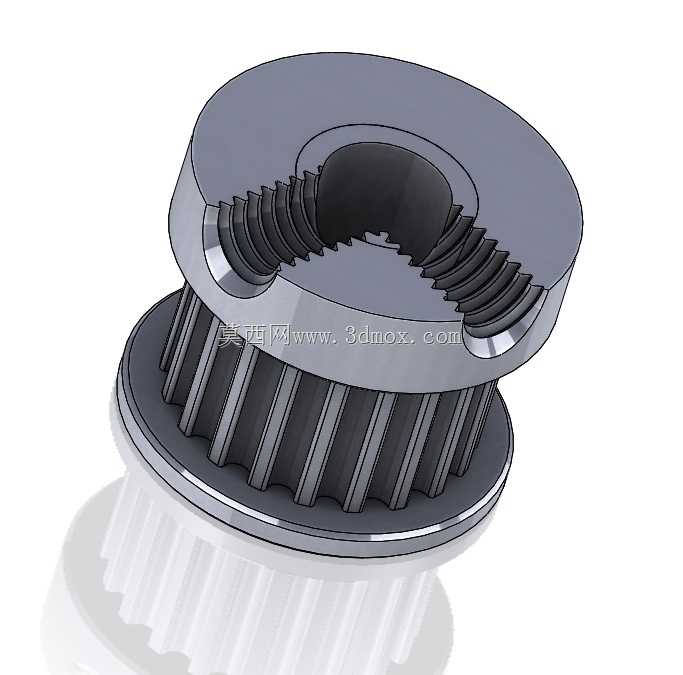

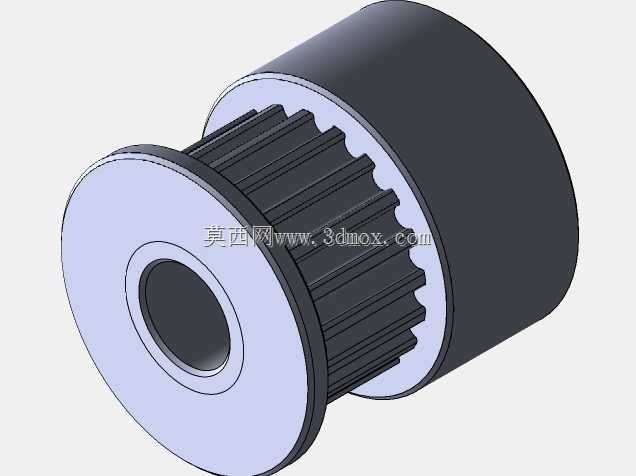

GT2-20T带轴承张紧同步带轮结构设计

这款GT2规格20齿带轴承张紧同步带轮，主要面向小型自动化传动场景设计，适配5mm直径的电机输出轴，常见于桌面级自动化设备、小型精密传动机构、3D打印传动系统、小型物料输送模组等对传动精度有一定要求的轻载传动场景，核心作用是为GT2同步带提供稳定的张紧支撑，抵消同步带长期运行产生的松弛形变，保障带传动的啮合精度，避免传动过程中出现跳齿、打滑、传动比失准的问题，保障整套传动链路的运行稳定性。

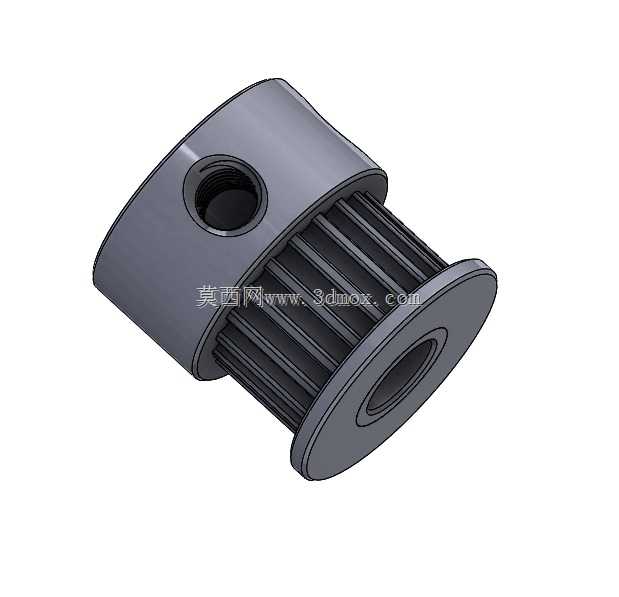

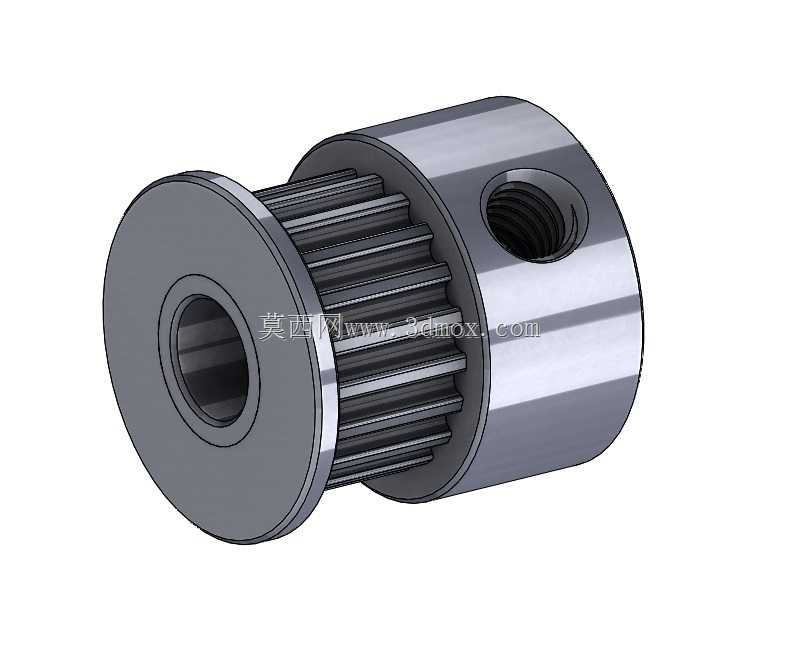

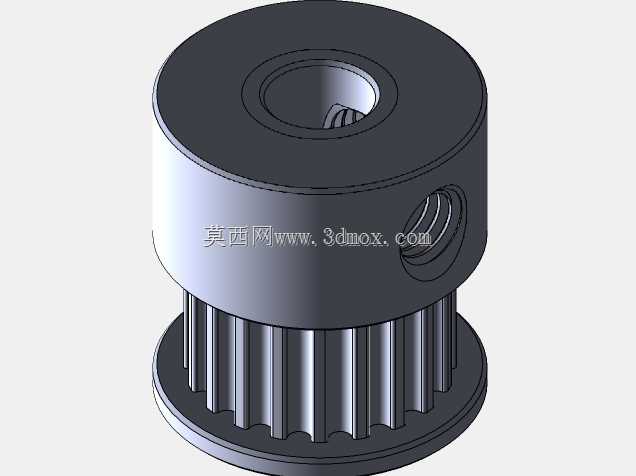

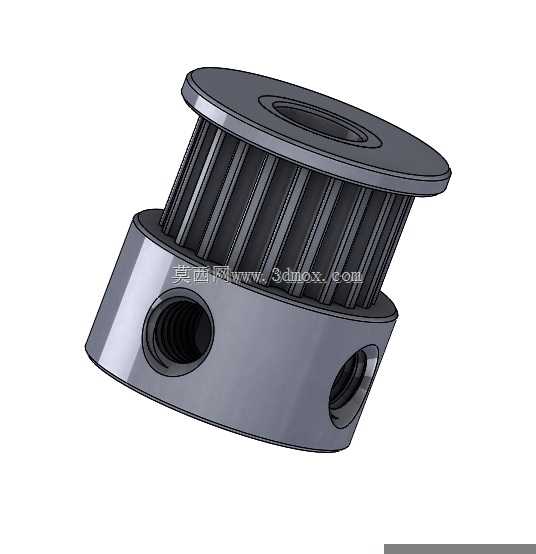

从功能特性来看，这款带轮集成了轴承结构，相比无轴承的固定式张紧轮，运转过程中摩擦阻力更低，转动顺滑无卡滞，能够有效降低传动过程中的动力损耗，减少带轮与同步带接触面的不必要磨损，延长同步带与带轮本身的使用寿命。带轮本体采用抱紧式安装结构，侧面设置两个M4规格的平头螺钉安装位，安装时将带轮穿入对应轴径后，拧紧两颗紧定螺钉即可完成轴向与周向的固定，无需额外加工键槽，安装调试便捷，同时也方便后期根据传动布局调整张紧轮的安装位置，快速调整同步带的张紧程度。

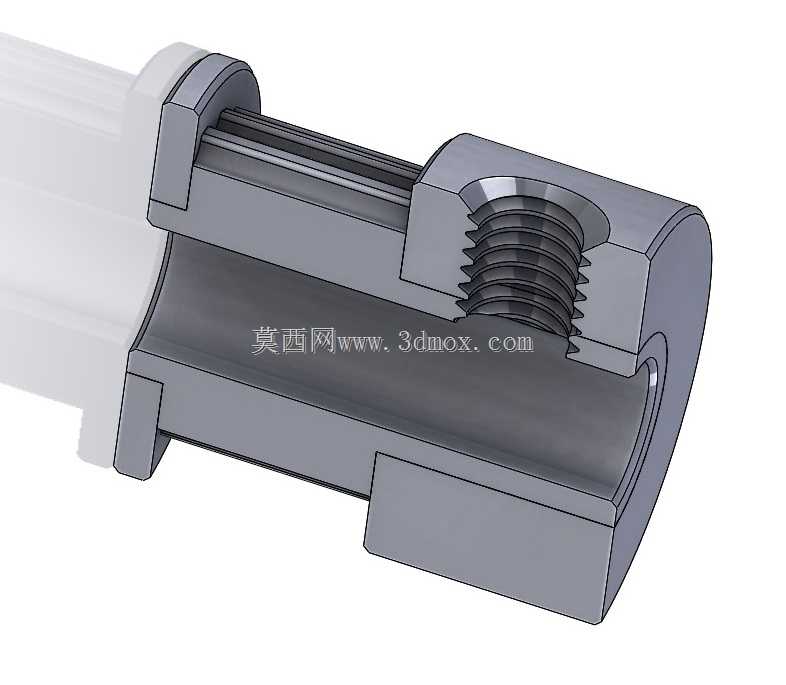

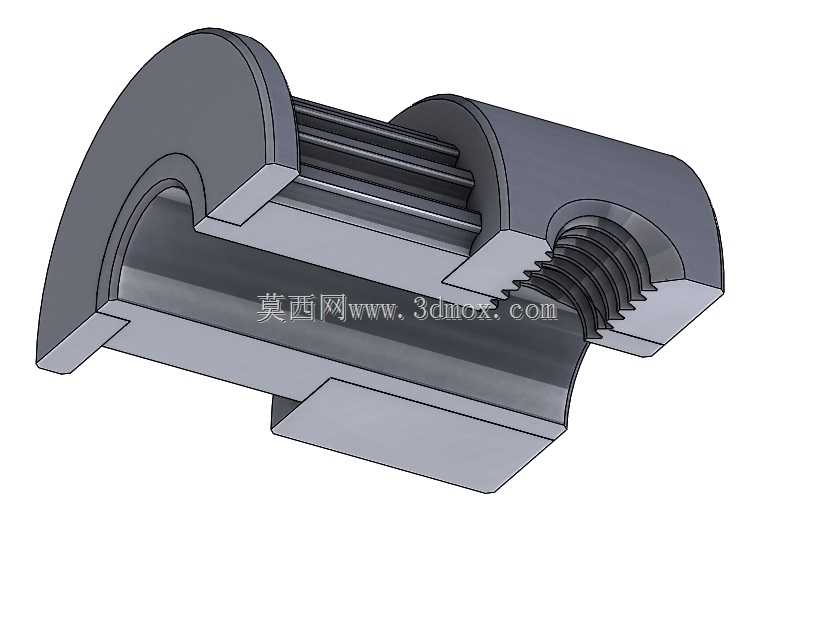

设计层面，这款带轮的齿形严格遵循GT2同步带的齿廓标准，齿距精度控制在适配6mm宽度GT2同步带的公差范围内，齿面做了顺滑过渡处理，能够保证与同步带的齿槽充分啮合，传动过程中啮合冲击小，运行噪音低。带轮中部的轴承位与轴承外圈采用过盈配合设计，保障轴承安装后无径向窜动，内圈与安装轴适配，转动过程中无偏摆。整体结构紧凑，径向尺寸控制合理，不会占用过多的安装空间，适配小型设备内部局促的安装布局。

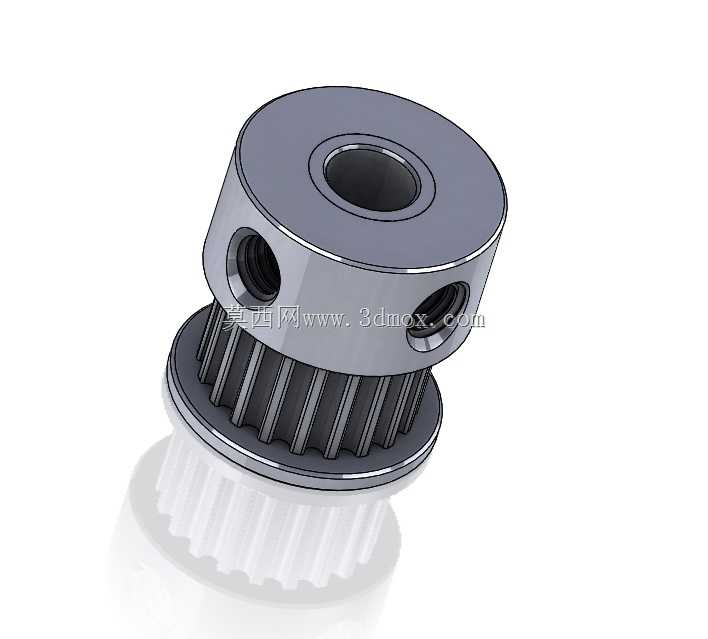

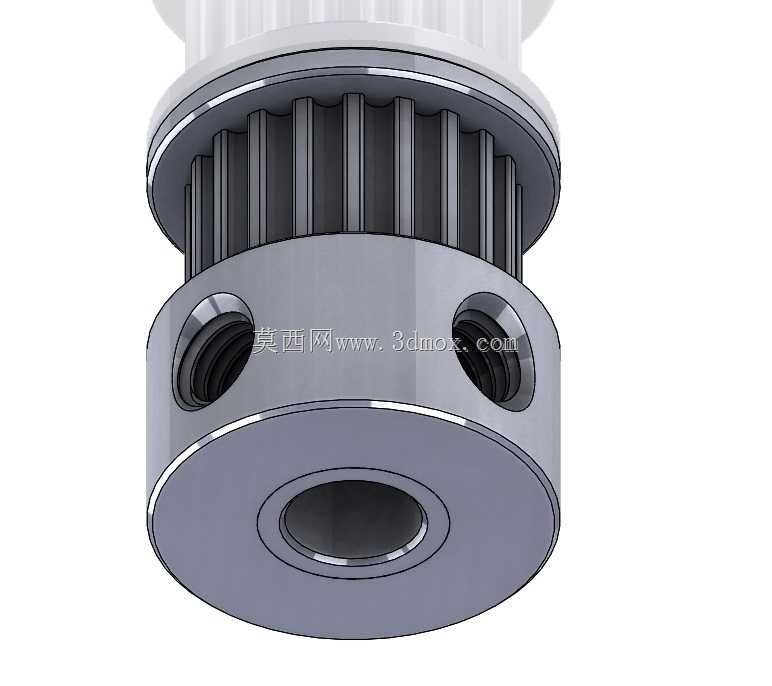

安装边界方面，这款带轮适配的安装轴直径为5mm，适配的同步带宽度为6mm，安装时需要预留出带轮的径向转动空间，避免带轮运转过程中与周边结构件发生剐蹭干涉；两颗紧定螺钉呈对称分布，安装时需要保证两颗螺钉的拧紧力矩一致，避免带轮安装后出现偏心，导致传动过程中产生周期性振动。带轮的轴向定位依靠紧定螺钉的顶紧力实现，安装时需要确认带轮的齿面与同步带的运行平面完全平行，避免同步带在运转过程中出现跑偏、蹭边的问题，保障传动系统长期稳定运行。
