无棘轮重力式箱盒双向分流输送装置

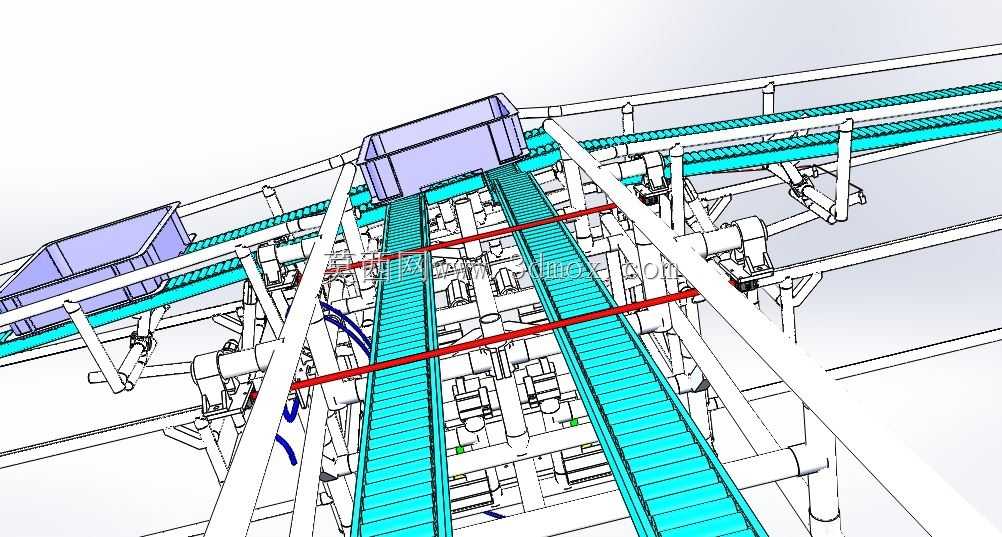

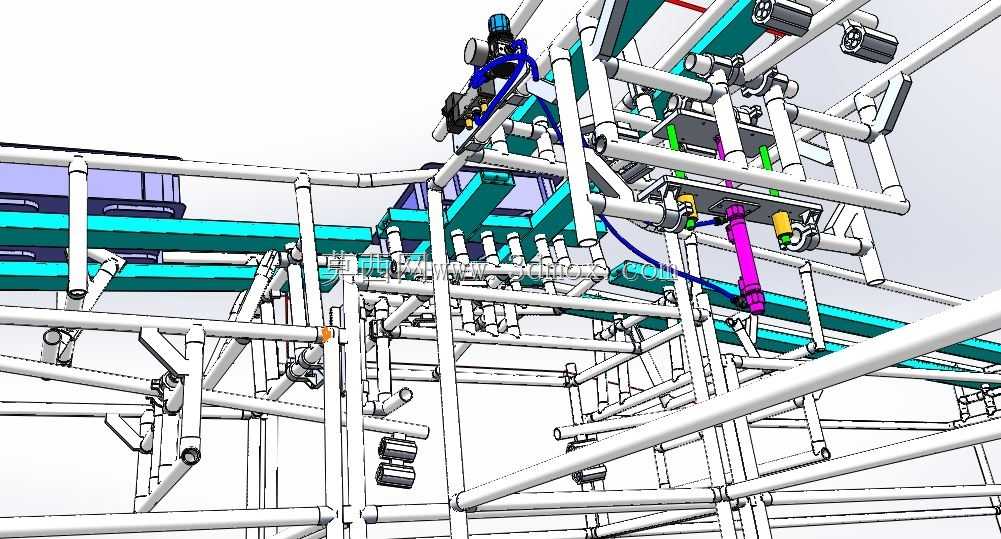

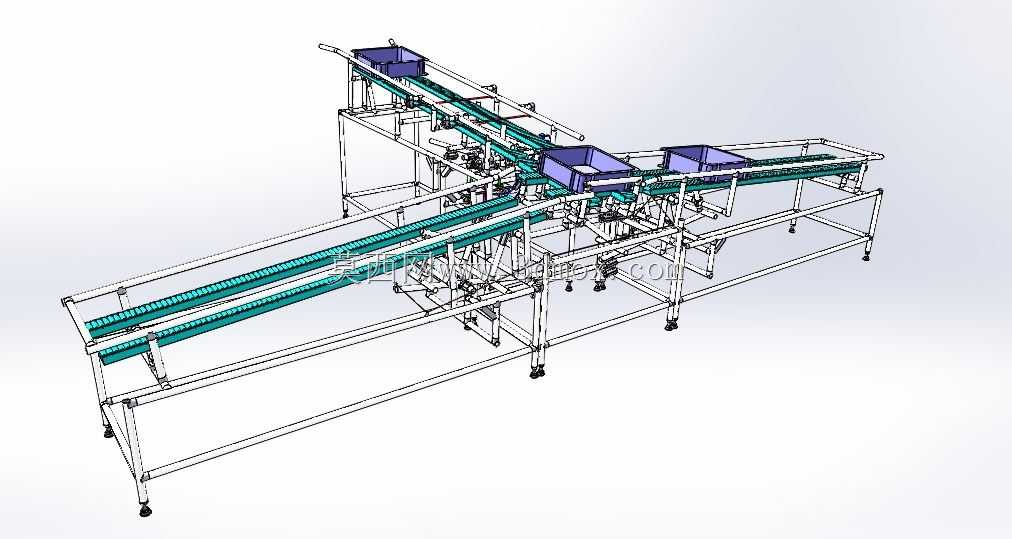

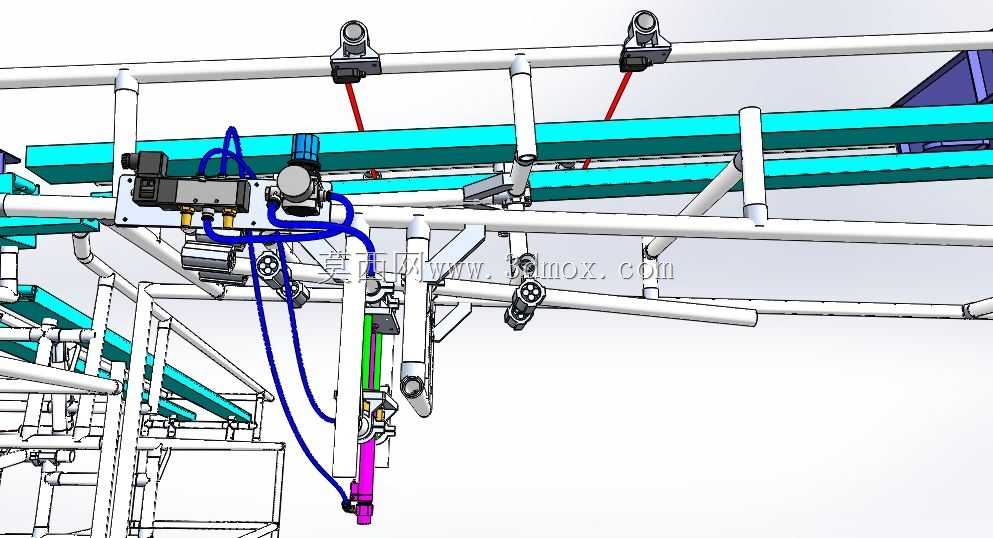

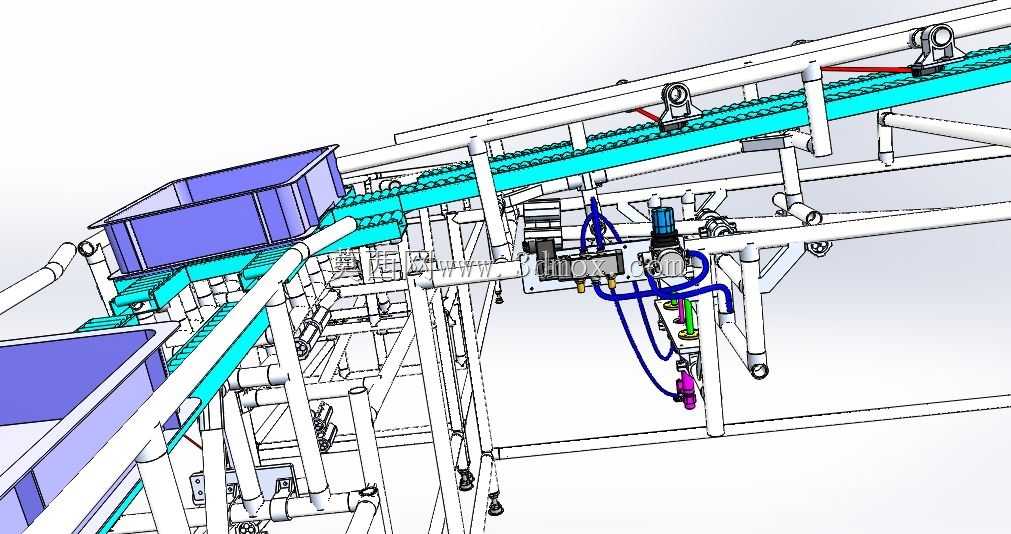

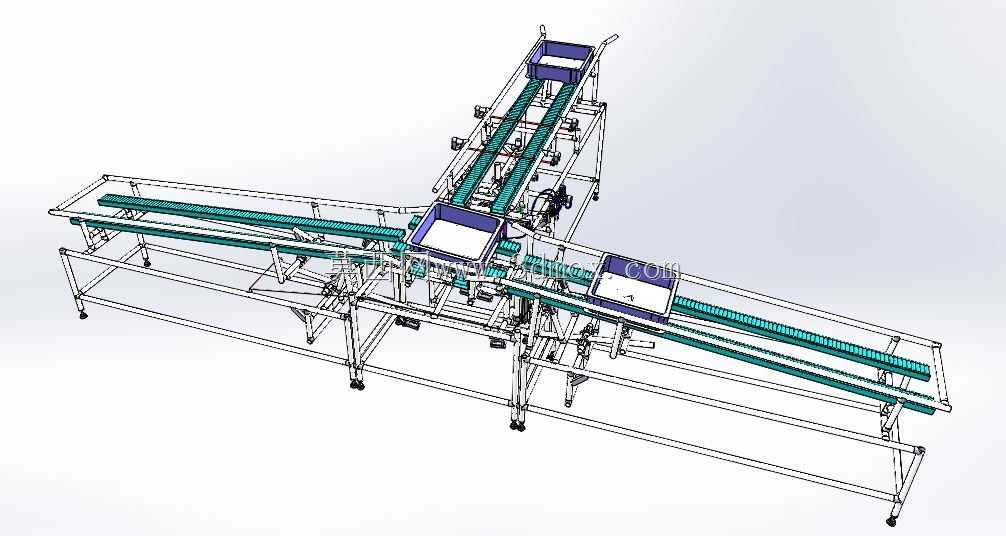

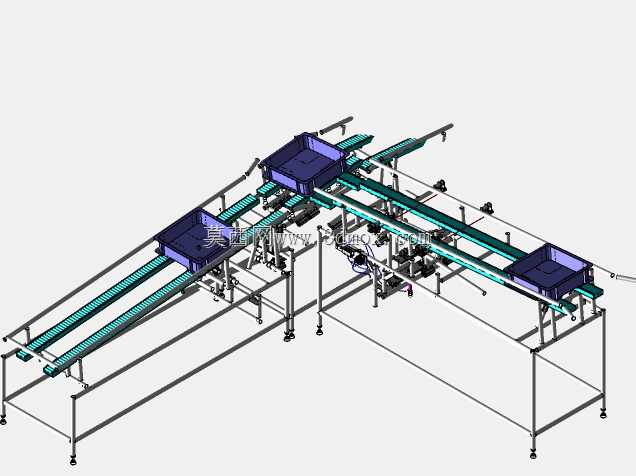

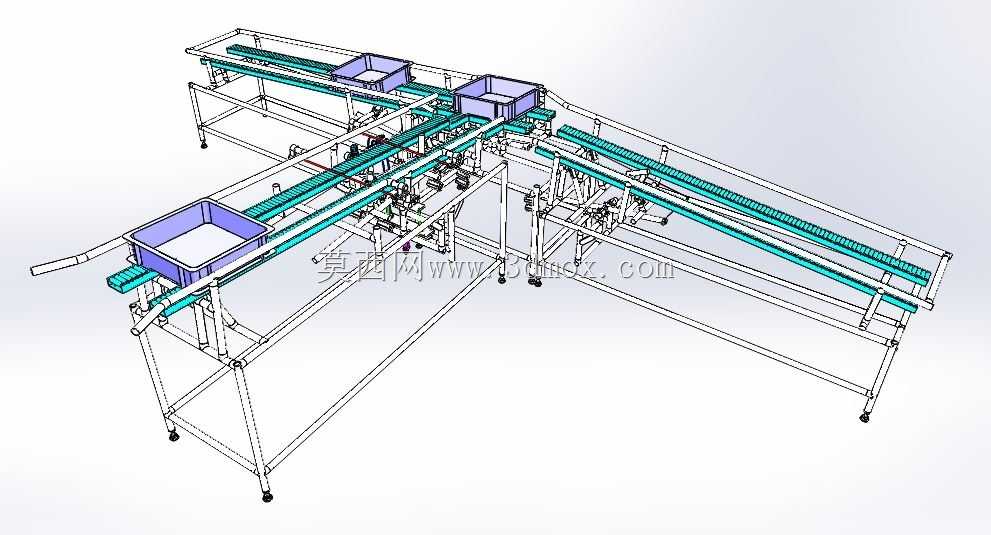

该装置主要应用于电商仓储、快消品包装、电子元器件组装等行业的箱盒类物料输送线分流环节，可在不额外配置电动执行器的前提下，完成主线输送过来的箱盒物料向左右两个支线的自动分流作业，适配常规尺寸的周转箱、纸盒、塑料包装盒等轻质载具，尤其适合对能耗控制要求较高、需要精简气动或电动元件配置的精益生产输送场景。装置整体采用模块化铝型材框架搭建，主体为三段式皮带输送结构，中间设置跷跷板式分流换向机构，依靠物料自身重力触发机构动作，无需额外配置棘轮止动结构，通过纯机械联动实现分流位置的锁止与解锁，相比传统带气缸或电机驱动的分流设备，可大幅降低生产现场的气源、电源布线成本，同时减少电气元件故障带来的停机维护频次。设计过程中优先遵循低成本自动化的Karakuri设计逻辑，摒弃了传统分流设备常用的棘轮止动组件，通过跷跷板的重心偏移配合联动的止动器、转臂结构，实现物料到位后的自动换向：当箱盒从主线输送至中间分流工位时，物料自重压下跷跷板的接料端，触发联动锁止机构解锁，跷跷板根据预设的配重偏移向对应侧支线倾斜，待物料滑入支线后，跷跷板在配重作用下自动复位，同时止动器卡入定位位置，等待下一个物料到来，可实现左右两个方向的90度转弯分流，无需额外传感器检测信号即可完成循环动作。外形尺寸方面，装置整体沿主线输送方向的长度适配常规3米标准输送段的安装接口，支线分流方向的单侧延伸长度控制在1.8米以内，整体框架高度可根据现场输送线的高度需求在700mm至1200mm区间调节，底部配置可调脚杯与脚轮，既可以满足固定安装时的水平度调节需求，也可根据产线调整需求快速移位，安装时无需对原有主线输送结构做大规模改造，仅需对接主线的出料端即可完成组装，适配多数常规皮带输送线的安装边界，框架侧边预留了传感器、挡停器的扩展安装位，可根据后续产线升级需求加装电气元件，拓展为半自动或全自动分流工位。
