多工位皮带输送上下料分拣工作站

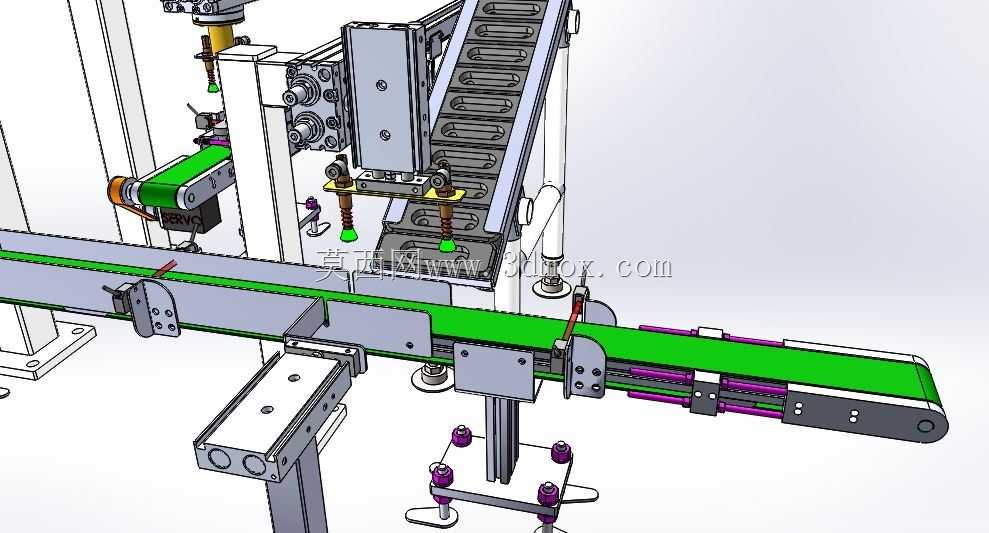

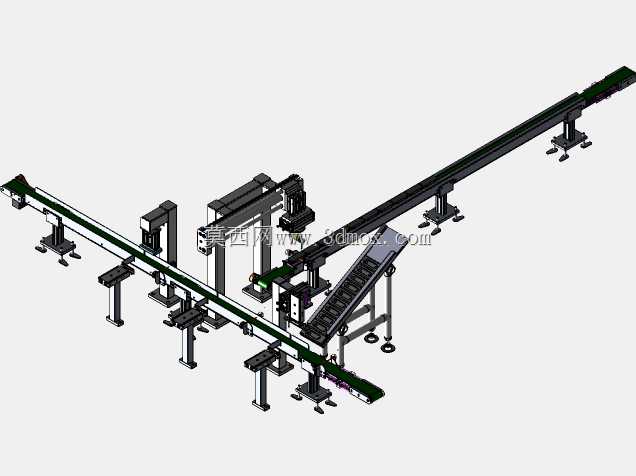

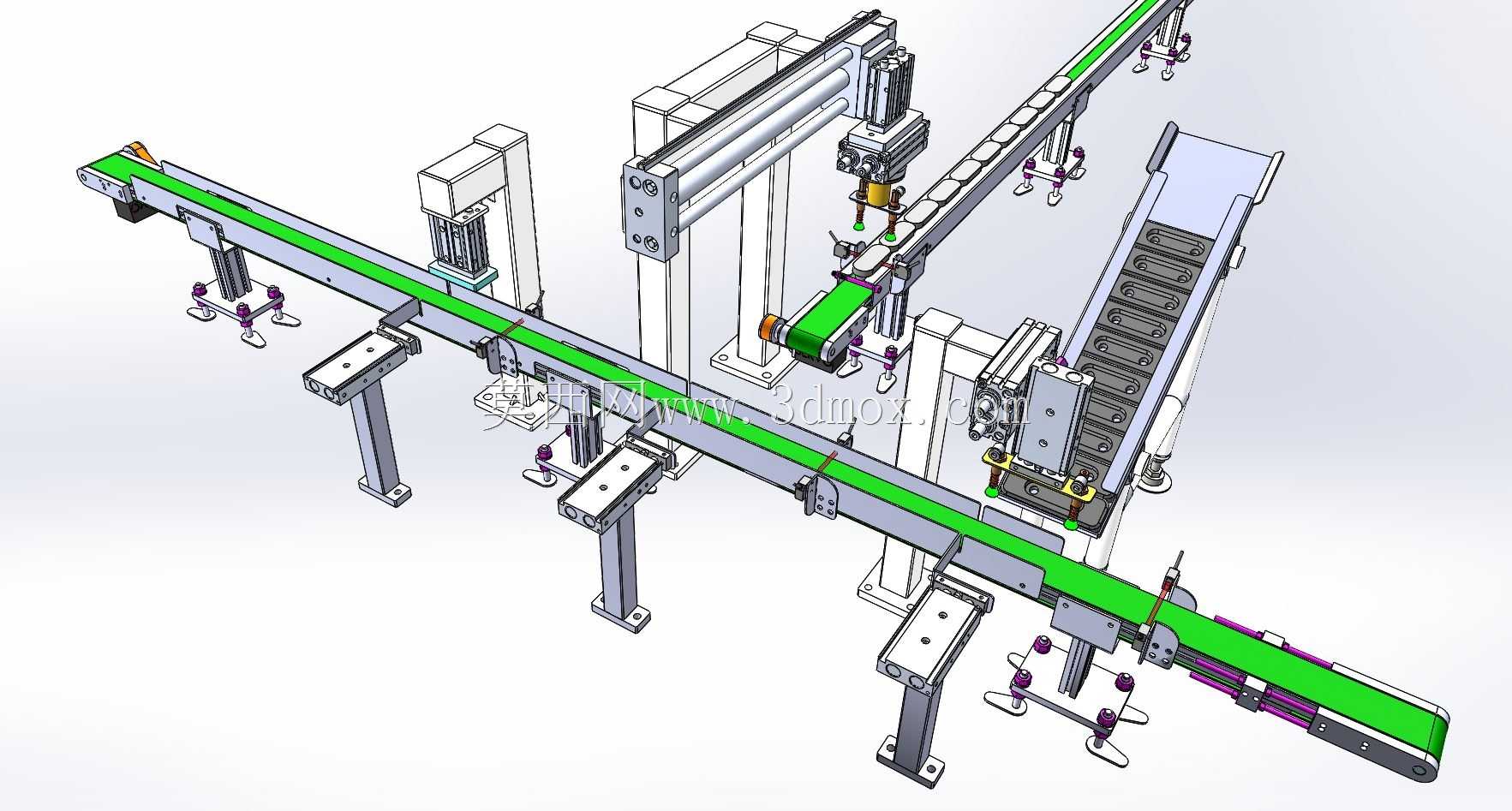

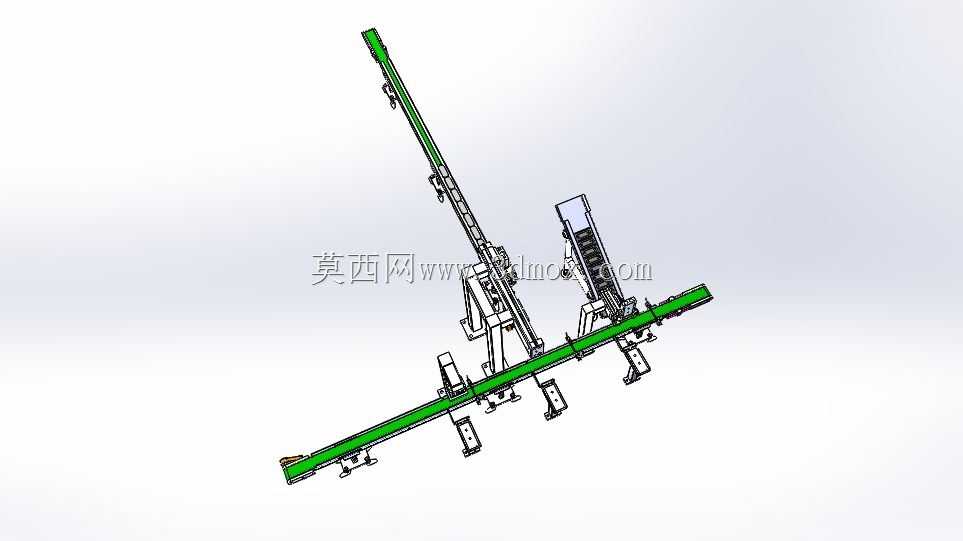

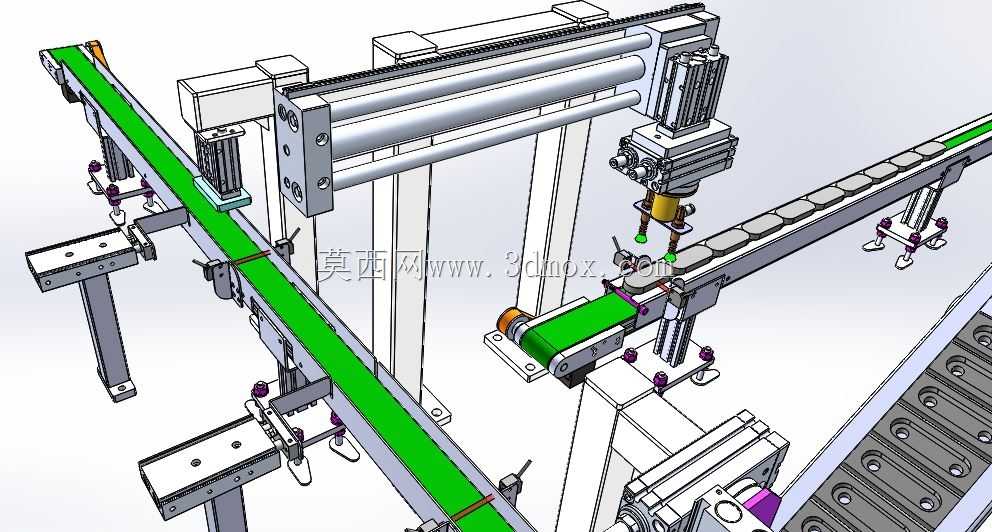

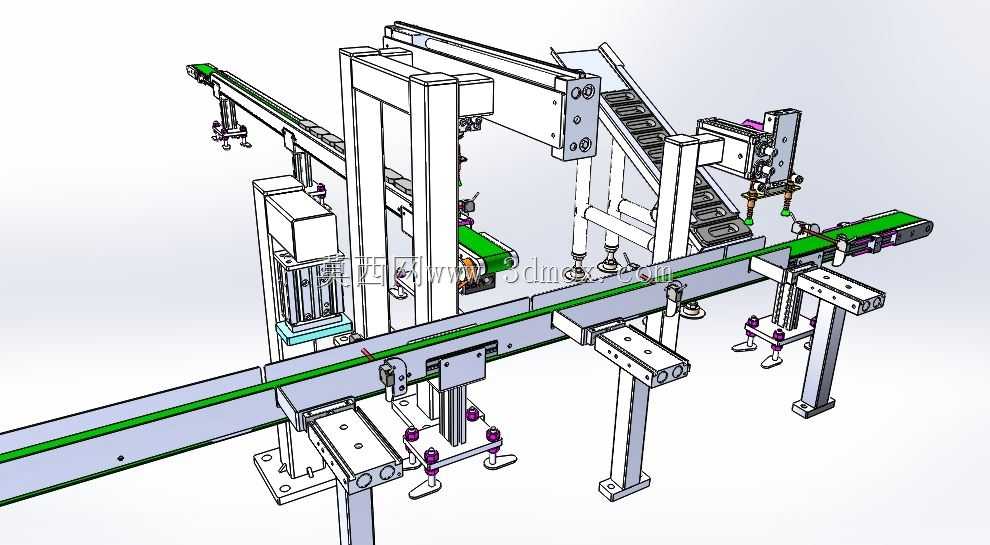

该工作站面向3C电子、小型五金零件、包装小件等离散制造产线的工序流转需求设计，可完成工件的长距离输送、多工位姿态调整、自动上下料、不合格品分拣剔除等连贯作业，替代传统人工上下料与转运环节，适配多品种小批量的柔性生产场景，可直接对接前端加工设备、检测工位与后端包装、码垛工序，打通产线物料流转的自动化链路。设备主体采用分段式皮带输送结构，主输送线沿水平方向布置，皮带选用绿色防静电PVC材质，可避免输送过程中对精密工件表面造成划伤，同时适配电子类零件的防静电作业要求；输送线下方配置可调节高度的方管支撑脚，每个支撑脚底部带防滑减震脚垫，可根据现场安装地面的平整度调整支撑高度，保证输送线整体水平度，避免皮带跑偏问题。沿主输送线依次布置多组气动机械手模组，包含水平移栽的直线导轨滑台、垂直升降的气动滑台与末端夹取机构，可在预设工位完成工件的抓取、移位、姿态翻转动作，将主输送线上的工件转移至侧边的爬坡输送机构，或是将待加工工件从暂存位放置到主输送线的定位工装处；爬坡输送机构采用带挡条的防滑皮带，可实现工件从低位到高位的平稳提升，适配不同高度差的设备对接需求。设计过程中充分考虑安装边界与维护空间，主输送线的宽度适配常见小型工件的尺寸范围，各机械手模组的安装支架采用标准铝型材搭建，无需复杂焊接加工，可根据现场工位布局灵活调整安装位置；输送线侧边预留传感器安装位，可加装光电、光纤等检测元件，实现工件到位检测、堵料预警、工件计数等功能，气动回路采用集中排布的阀岛设计，减少气管杂乱排布带来的维护困扰，所有运动部件的运动行程均做限位设计，避免运行过程中发生干涉碰撞。设备整体结构紧凑，各功能模块相对独立，可根据实际产线需求增减机械手工位、调整输送线长度，既可以作为独立的物料输送分拣单元使用，也可以嵌入整线自动化系统，配合上位机控制实现整线的协同作业，有效降低人工转运的劳动强度，提升产线流转效率与作业一致性，减少人工操作带来的工件磕碰、错漏放等问题。
