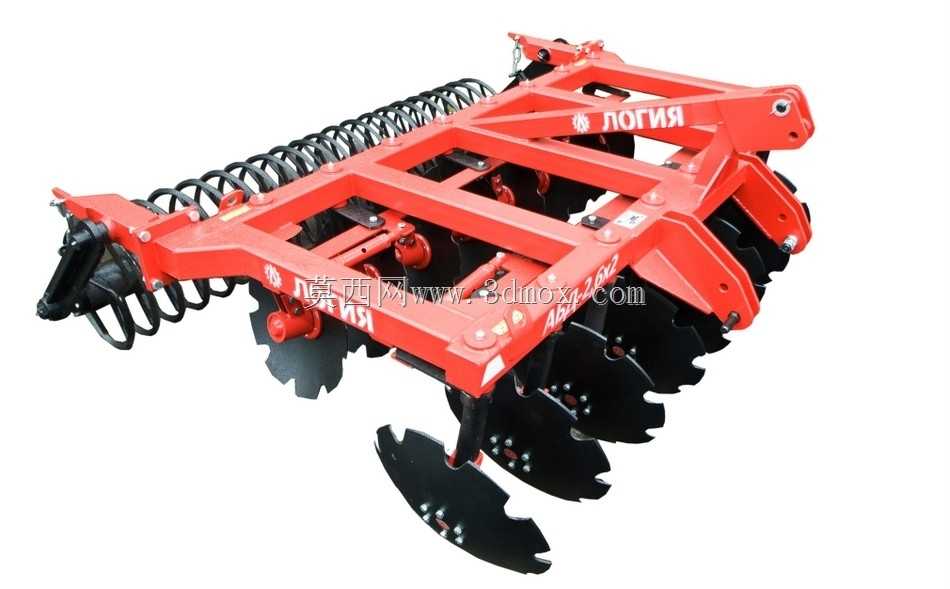

农用铰接圆盘耙整地作业装置

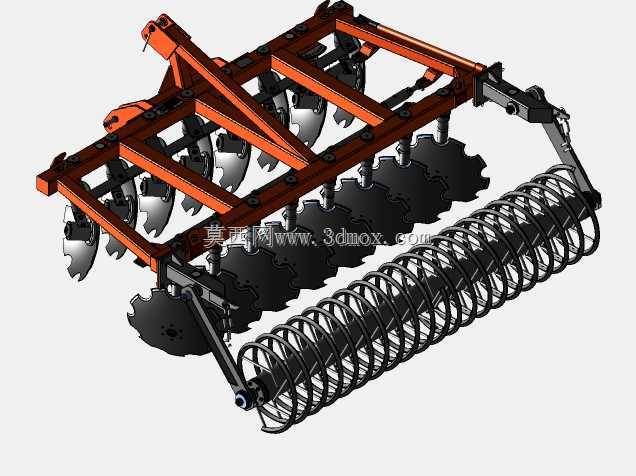

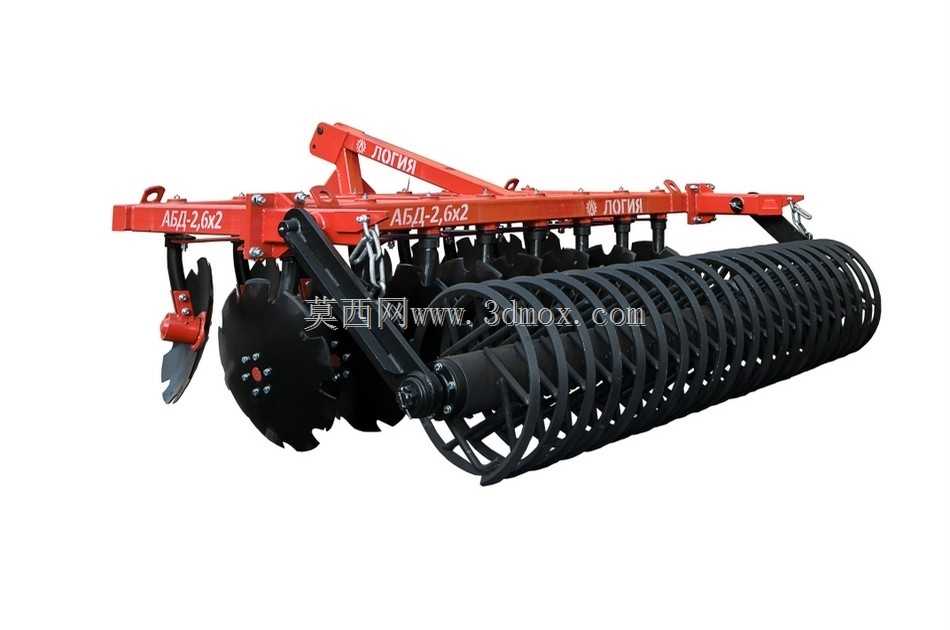

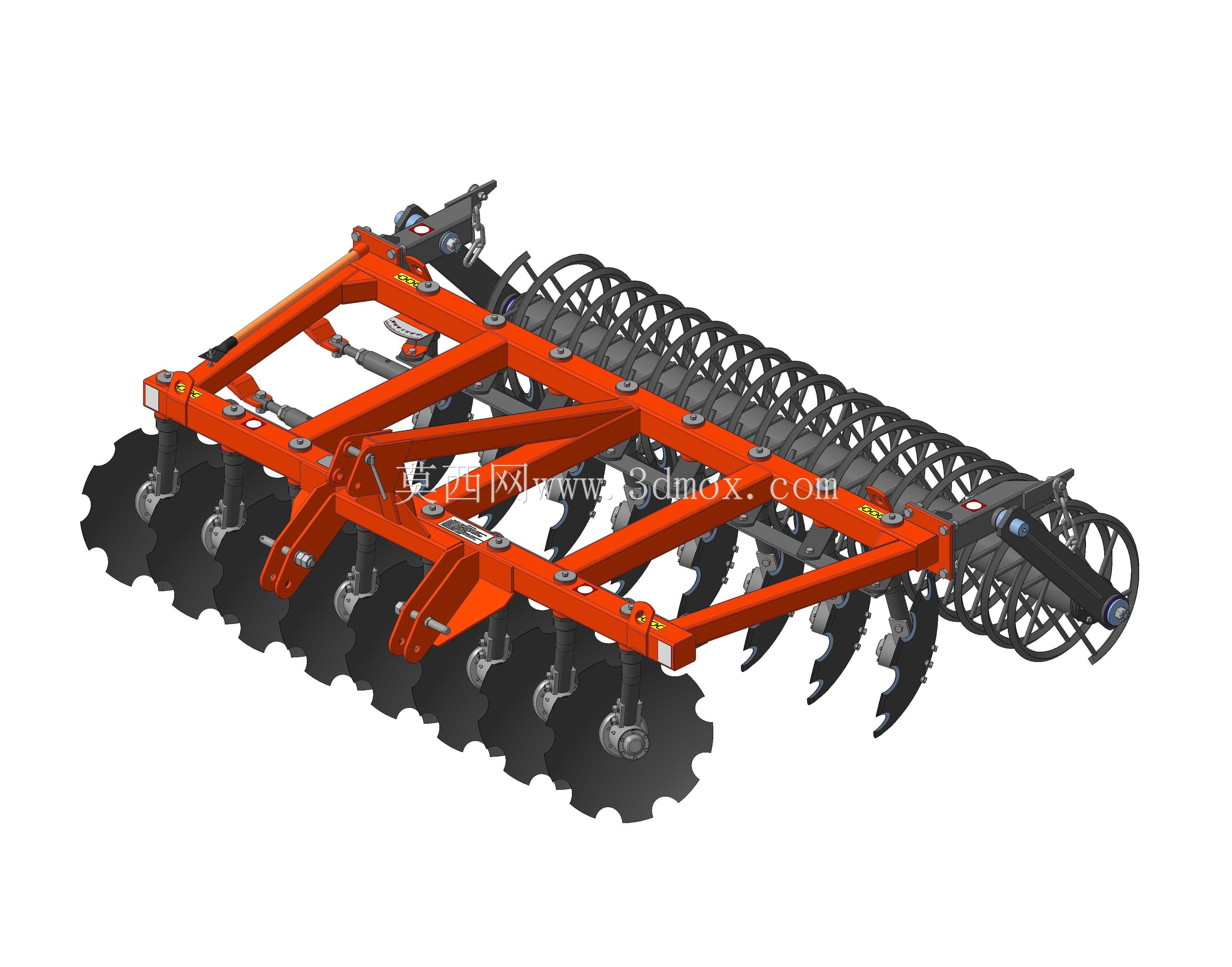

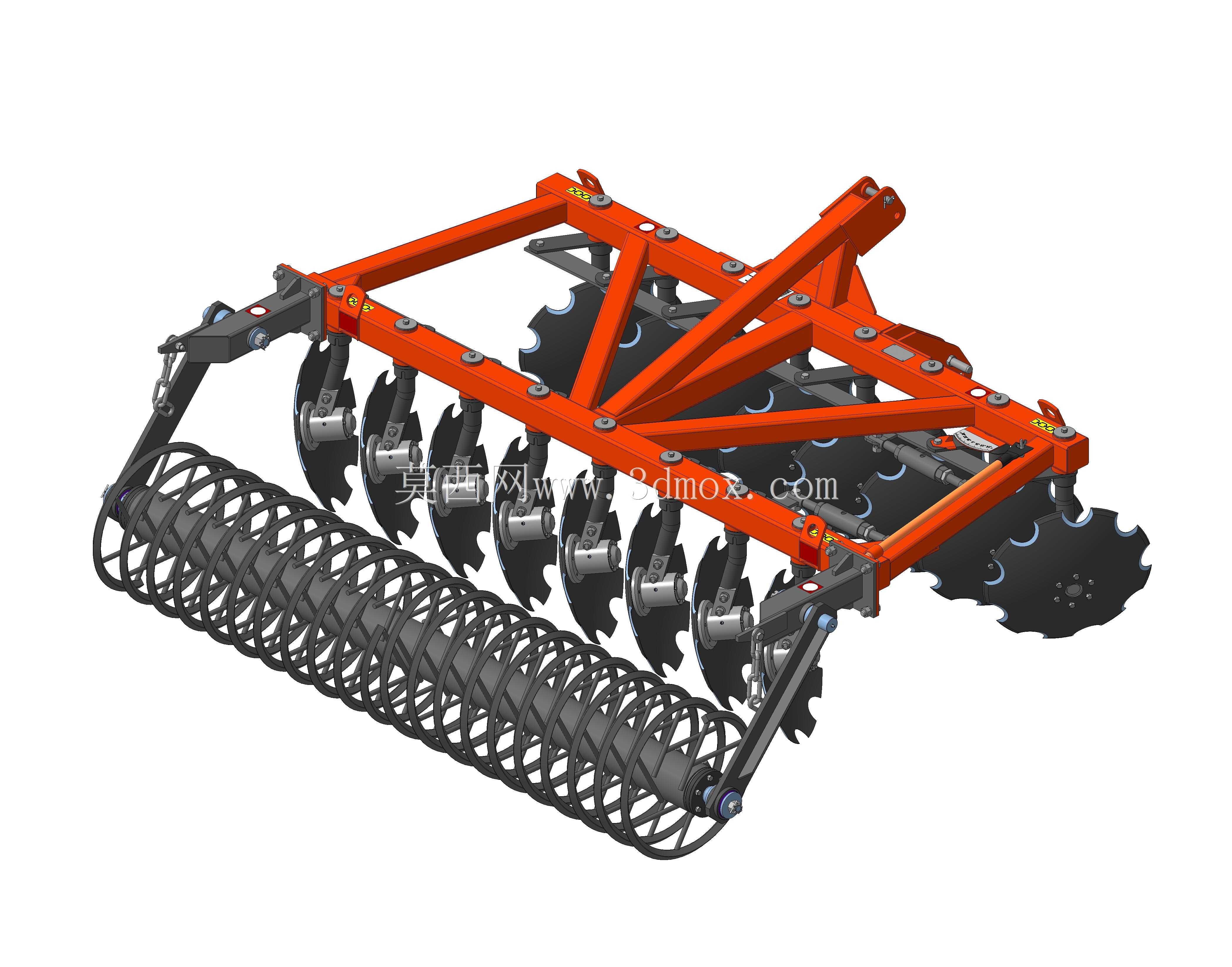

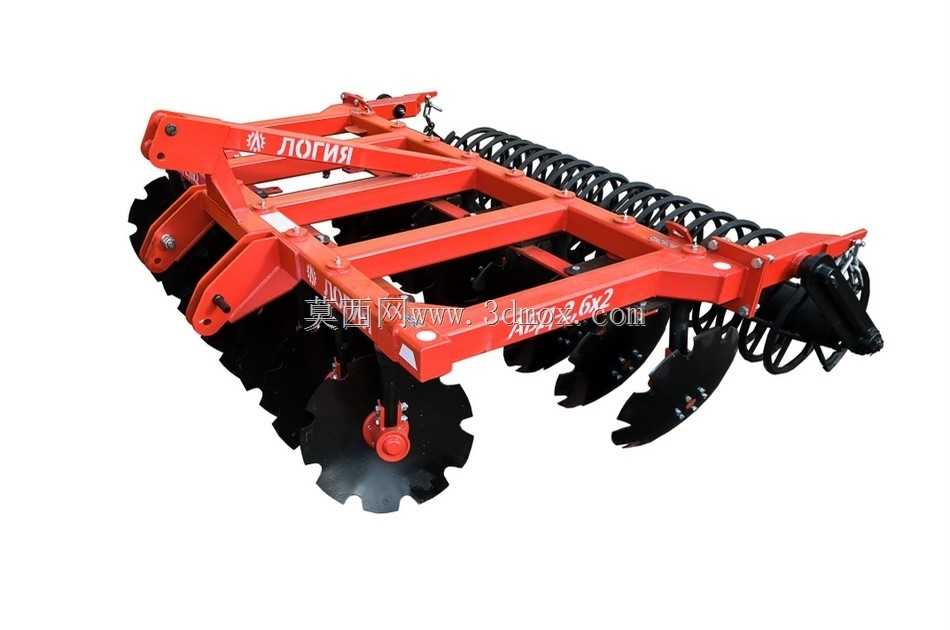

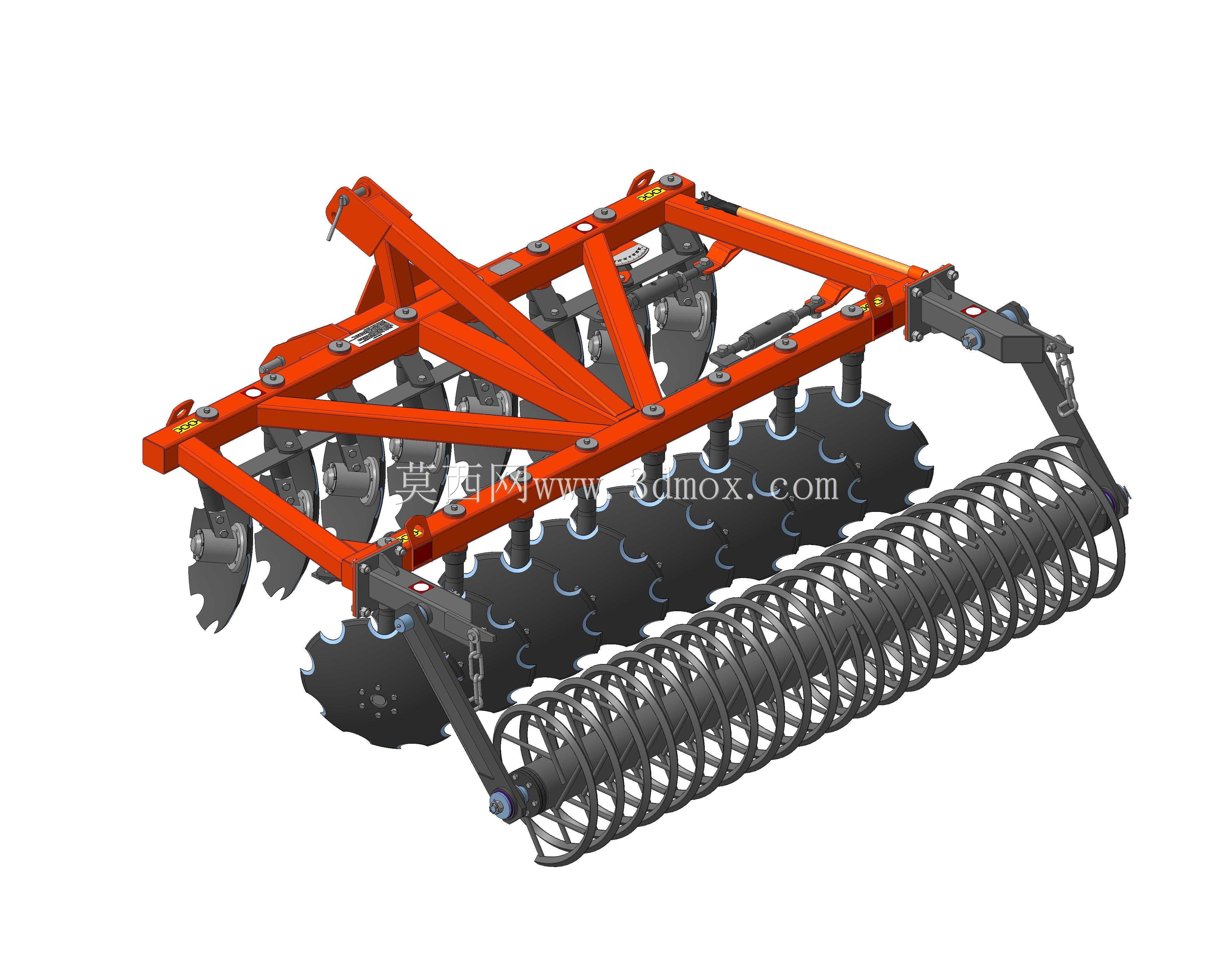

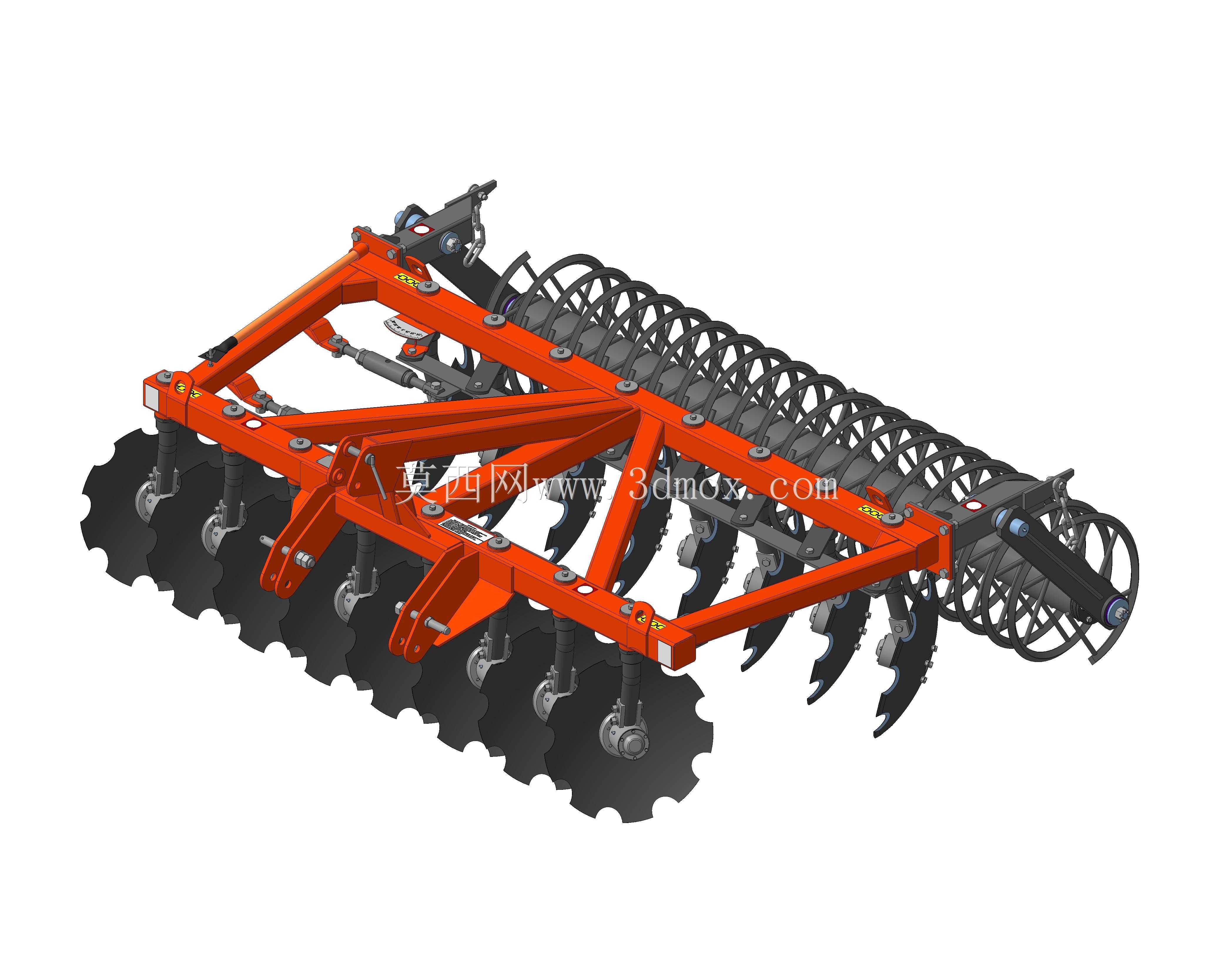

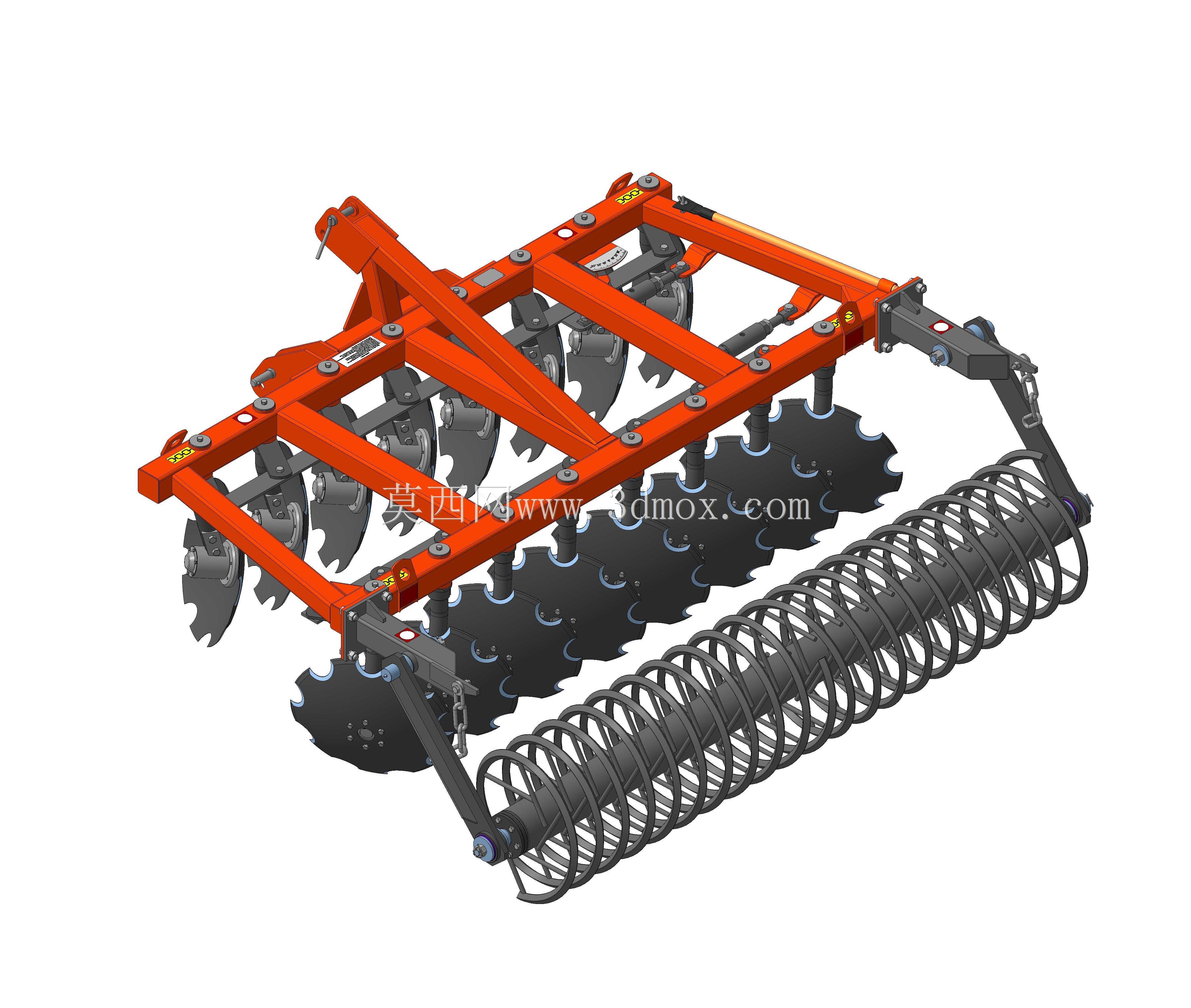

该装置为配套大马力拖拉机使用的牵引式整地农具，主要应用于旱作农业区的播前土壤整理作业场景，可在未经过犁耕的留茬地块直接作业，一次性完成表层土壤切割、土块破碎、残茬切断、种床压实整平多道工序，大幅缩短播前整地的作业周期，降低农机进地频次带来的土壤压实问题，适配东北、西北等大面积连片耕地的规模化种植整地需求，也可用于草场更新、浅耕灭茬的农牧作业场景。设备整体采用铰接式机架结构，主框架为高强度矩形钢管焊接成型的桁架结构，通过三点悬挂结构与拖拉机后悬挂系统连接，铰接部位设置耐磨衬套与限位锁止结构，作业时机架可随地形起伏自适应调整角度，保证各个作业部件始终贴合地表，避免出现漏耙、深浅不一的作业问题，运输状态下可通过铰接结构折叠收合，缩减整机横向宽度，满足乡村道路通行的尺寸要求。作业核心部件为多组交错排布的球面圆盘耙片，耙片采用耐磨硼钢冲压成型，刃口经过高频淬火处理，每组耙片通过独立的轴承座安装在机架横梁上，作业时随拖拉机前进被动旋转，可切入土壤12至18厘米深度，将表层板结土壤切开，同时把作物残茬、杂草切碎并混入表层土壤，圆盘的球面弧度可带动土块产生侧向位移，实现土壤的疏松与混合，相邻耙片的作业幅宽相互重叠，彻底消除作业漏耕区域。机架尾部配置螺旋式镇压辊，辊体为连续螺旋叶片焊接在中心轴上的结构，作业时压在耙片处理过的土壤表层，将蓬松的土块进一步压碎，同时把表层土壤压实，减少土壤水分的无效蒸发，为后续播种作业提供上虚下实的优质种床，螺旋叶片的结构可在镇压过程中将地表凸起的土壤刮平，避免作业后地表出现沟垄痕迹。整机设计过程中充分考虑田间作业的载荷特性，所有受力部位均做了加强焊接处理，耙片组与机架的连接部位设置压缩弹簧缓冲结构，遇到石块等硬物时可自动抬升避让，避免耙片受冲击崩裂，各个转动部位均配置密封式防尘轴承，可适应田间多尘、潮湿的恶劣作业环境，减少日常维护保养的频次，安装时仅需将悬挂点与拖拉机后悬挂对应销接，调整好耙片入土角度与镇压辊的下压深度即可投入作业，无需复杂的现场改装调试。
