农用双轴牵引式栏板货运拖车结构

这款农用牵引式栏板拖车，是适配农用拖拉机牵引作业的田间及乡村短途货运承载设备，主要应用于平原、丘陵地带的农业生产运输场景，可完成粮食收获后从田间到晾晒场、仓储点的转运，农家肥、农资从村居到田间地头的配送，也可在乡村基建零散作业中转运砂石、小型农具等物料，是小地块农业生产、散户农户作业场景中适配性极强的运输配套装备。

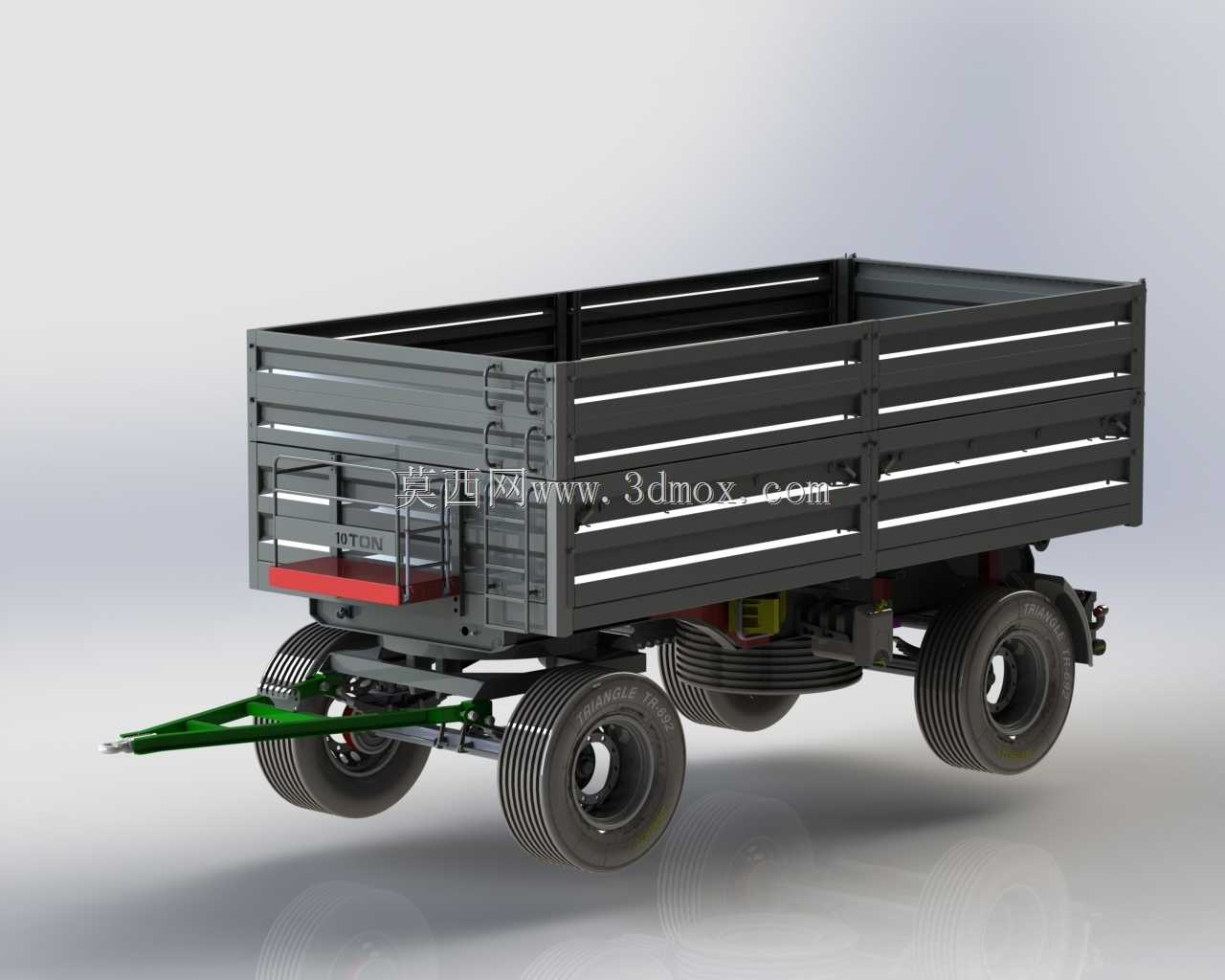

设备整体采用牵引式结构设计，前端设置三角结构牵引架，牵引端配备通用牵引连接结构，可快速与多数农用拖拉机的后牵引挂接点位完成对接，牵引架下方设置支撑轮，在脱离牵引设备时可稳定支撑车头端，避免拖车前倾倾覆。行走部分采用双轴四轮布局，每侧配置双组重载橡胶轮胎，搭配钢板弹簧减震结构，可适配田间非硬化崎岖路面、乡村土路的行驶需求，有效过滤路面颠簸带来的冲击，既能够避免运输过程中散装物料因颠簸撒漏，也能保护货厢结构不受持续冲击产生形变。

货厢部分采用高栏板板式结构，侧板为多道横向加强筋冲压钢板拼接而成，栏板侧边设置多组锁扣结构，可根据装卸需求单侧或多侧开启栏板，方便散装粮食、袋装农资的装卸作业，货厢尾部设置带防滑踏步的登车小梯，方便作业人员攀爬整理货厢内的堆放物料。货厢底部采用框架式承载底盘，底盘横梁采用等间距排布的矩形钢梁，可均匀承载货厢内堆放的物料重量，避免局部过载导致的底盘变形。

设计过程中优先考虑农用场景的耐用性需求，所有钢结构部件均预留防腐处理余量，转动连接点位均设置防尘密封结构，避免田间作业时泥土、秸秆碎屑进入铰接点位造成卡滞或磨损。外形尺寸上，整体宽度适配乡村机耕道的通行宽度，不会在常规田间会车时产生通行阻碍，牵引架长度预留足够的转向安全距离，避免拖拉机大角度转向时车头与拖车货厢发生剐蹭，货厢栏板高度适配散装粮食的装载堆高需求，在不超宽超高的合规边界内最大化装载容积，同时整车重心控制在较低区间，在田间坡地作业时可有效降低侧翻风险，适配复杂地形的作业需求。
