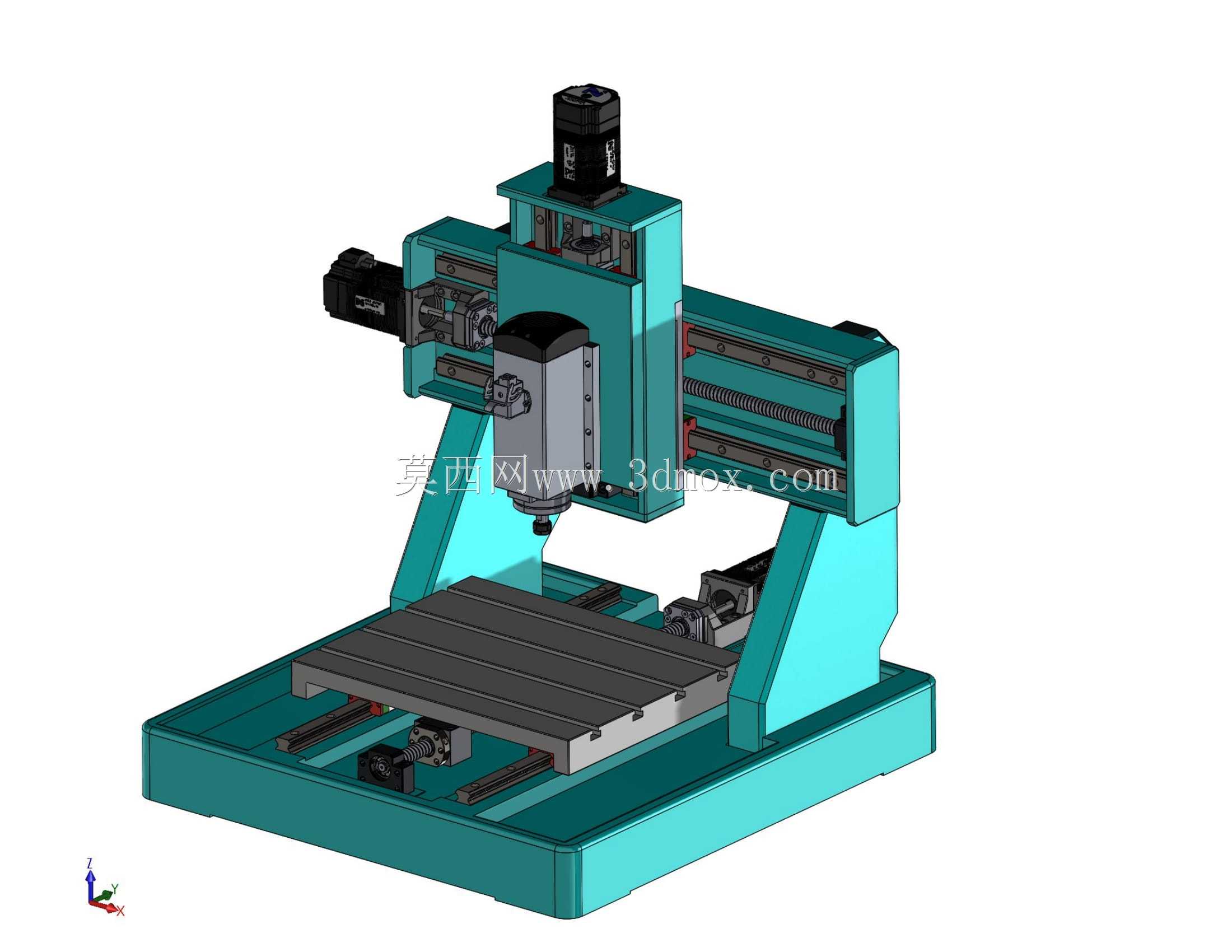

小型桌面DIY数控铣床结构设计

这款小型数控铣床主要面向个人加工工坊、创客空间、模型制作工作室以及小型精密零件加工场景，能够满足小尺寸工件的铣削、钻孔、攻丝等多工序加工需求，尤其适合非标小零件打样、手板制作、创意模型加工等对设备占地空间有要求、加工批量较小的使用场景，相比大型工业机床，它的部署门槛更低，不需要大面积的工业厂房空间，普通桌面级工作台即可完成安装固定，适配个人创作者、小型创业团队的日常加工使用需求。设备采用龙门式整体结构布局，床身作为核心承载部件采用一体化框架设计，有效提升整体结构刚性，减少加工过程中的振动传导，保证切削过程的稳定性。三个直线进给轴分别布置在横向、纵向与垂直方向，X向行程覆盖400mm加工范围，Y向行程300mm，Z向行程120mm，整体外形尺寸控制在500mm×550mm的紧凑边界内，安装时仅需要预留少量周边操作空间即可完成布线、工件装夹等操作，不会占用过多作业面积。工作台采用标准T型槽结构设计，能够适配通用夹具、平口钳、专用工装的快速装夹，可夹持铝件、铜件、工程塑料、软金属等多种材质的工件，满足不同材质的切削加工需求。设计过程中优先考虑DIY组装的便利性，各个功能模块采用拆分式结构设计，传动部件选用成熟的滚珠丝杠传动方案，配合线性导轨导向，既保证进给运动的重复定位精度，也降低了后期维护调整的难度，用户可根据自身需求选配不同功率的主轴电机，适配不同材质的切削负载要求。主轴单元垂直布置在滑枕前端，可随Z向滑台完成上下进给运动，配合X、Y轴的联动运动，可完成平面铣削、轮廓铣削、曲面加工、点位钻孔等多种加工动作，能够覆盖绝大多数小型零件的加工工序。设备的走线空间预留充足，各轴的电机线缆、主轴线缆均可沿床身内部的走线槽布置，避免加工过程中铁屑、切削液对线缆造成磨损，提升设备长期使用的可靠性。整体结构在保证刚性的前提下尽可能压缩冗余尺寸，让设备既具备足够的加工能力，又能保持小巧灵活的特性，非常适合非工业量产场景下的个性化加工使用，用户还可以根据自身的加工需求，对部分结构进行微调改造，拓展设备的加工适配范围，比如加装冷却系统、排屑装置、第四轴转台等附件，进一步提升设备的加工能力，满足更多复杂零件的加工需求。
