小型CNC设备用DIY高速RC主轴结构

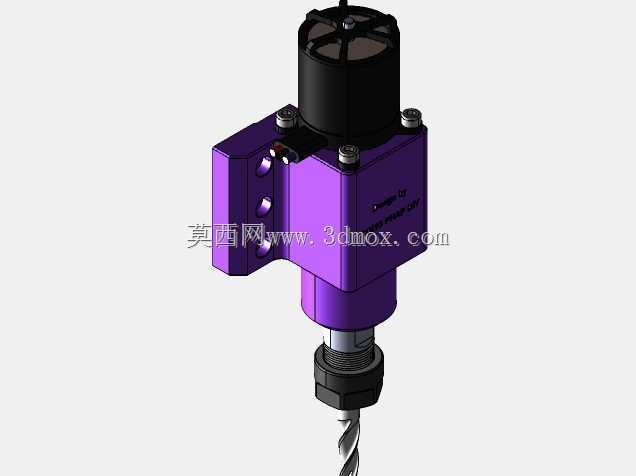

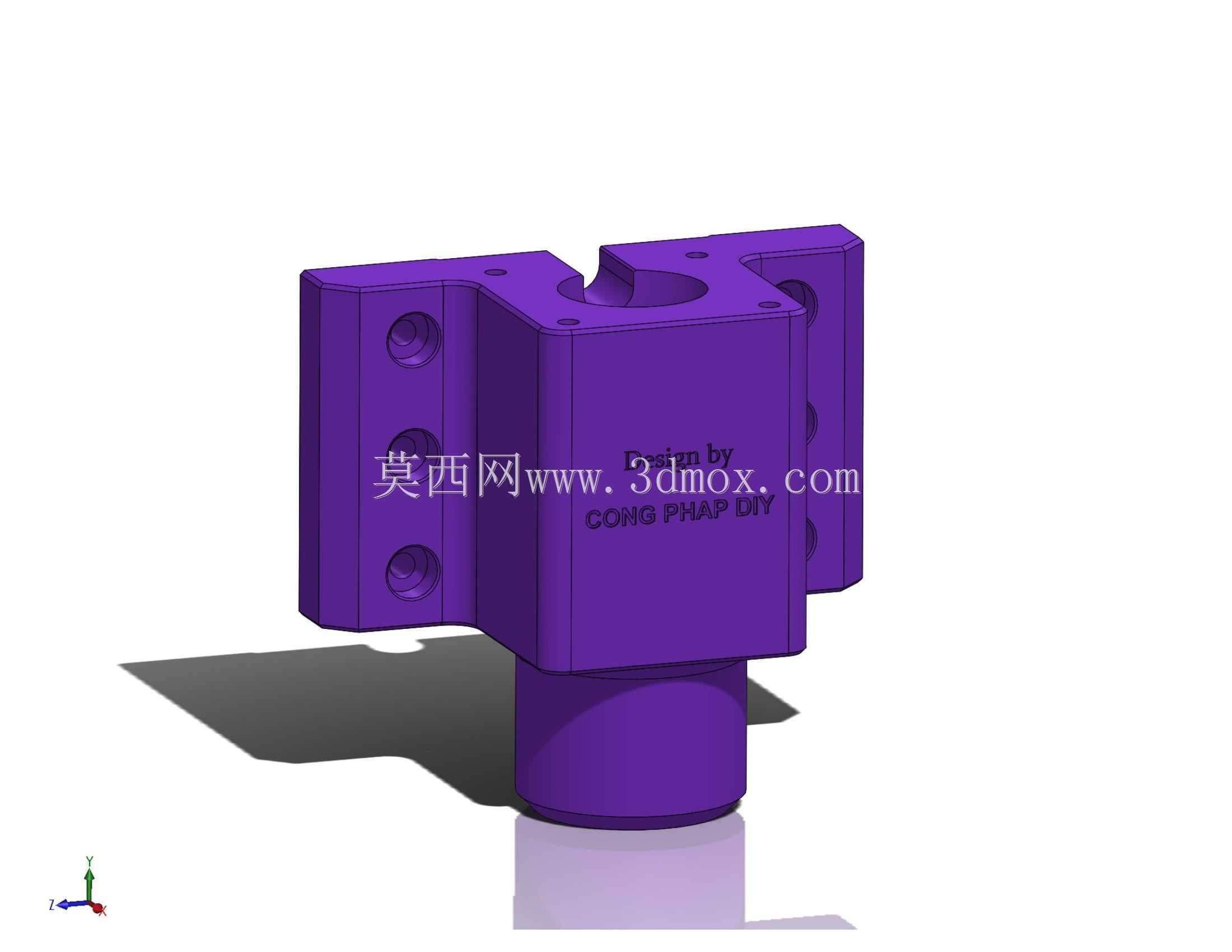

　　这款主轴的设计初衷，是填补小型桌面级CNC加工设备在轻量精密加工场景下的动力头选型空白，尤其针对印刷电路板这类薄型、低切削负荷但对加工转速有明确要求的工件加工场景，很多桌面级DIY设备用户在加工PCB时，常遇到普通低速主轴切削阻力大、板材起毛、断钻频繁的问题，这款主轴的转速设定刚好匹配小直径PCB铣刀、钻头的线速度要求，能在20000RPM的工作转速下稳定输出切削动力，避免低转速下小直径刀具因线速度不足导致的崩刃、加工面粗糙问题。从结构布局来看，这款主轴采用集成式的安装座设计，主体安装块为规整的方形结构，两侧预留的安装平面可直接适配小型CNC设备的滑台安装位，不需要额外设计复杂的转接工装，

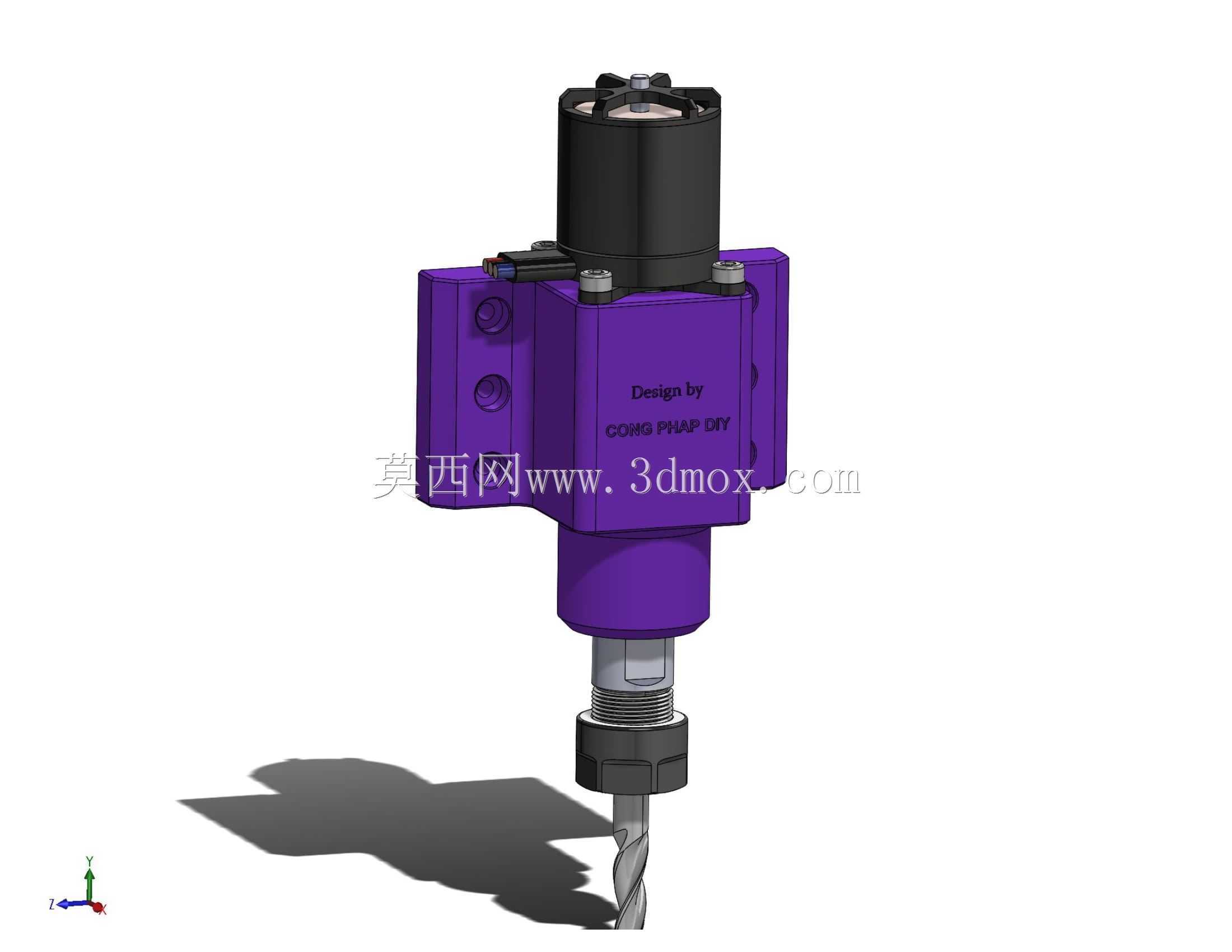

　　安装时可通过侧面的锁紧结构直接固定在设备的Z轴滑台上，安装边界紧凑，不会占用过多Z轴行程空间，对于行程有限的桌面级Mini CNC设备来说，这种紧凑的安装尺寸能最大化保留设备的有效加工行程，避免因动力头体积过大导致加工范围被压缩。主轴的动力段与切削执行段采用同轴布局，上部的动力单元与下部的刀柄夹头保持严格的同轴度设计，能有效降低高转速下的径向跳动，加工PCB时的孔位精度、铣边轮廓度都能得到保障，夹头部位采用标准的弹性筒夹结构，可适配小直径的PCB钻头、铣刀，换刀操作便捷，不需要复杂的专用工具就能完成刀具锁紧与更换，适合DIY场景下频繁换刀的使用需求。从功能特性上看，这款主轴的切削负载设定完全匹配PCB、软塑料、薄铝片这类轻切削场景，

　　不需要过大的切削扭矩输出，反而通过高转速来提升切削效率，加工PCB时，高转速能让刀具快速切削铜箔与基板材料，避免板材分层、铜箔翻边的问题，加工出来的线路边缘光滑，孔壁无明显毛刺，能满足小批量PCB样板制作的加工要求。设计过程中，充分考虑了DIY用户的加工制作能力，主体结构的外形规整，没有过于复杂的曲面结构，用户如果自行加工零件，采用常规的铣削设备就能完成主体零件的加工，不需要特殊的加工工艺，装配环节的零件配合公差设定合理，不需要过高的装配精度就能保证主轴的运转稳定性，降低了DIY制作的门槛。主轴的下部设置有标准的刀具锁紧螺母结构，能可靠夹紧不同直径的小规格刀具，运转过程中不会出现刀具松脱的问题，

　　上部的动力单元固定结构采用对称的锁紧螺丝布局，能保证动力单元与主轴主体的同轴度，减少高速运转时的振动，降低加工过程中的噪音，同时也能延长轴承等易损部件的使用寿命。在实际安装适配时，这款主轴的安装孔位间距适配市面上多数开源Mini CNC设备的Z轴安装标准，用户不需要对原有设备进行大规模改装，只需要对应孔位锁紧固定，连接好动力线路就能投入使用，对于改装现有桌面CNC设备、提升PCB加工能力的用户来说，这种适配性设计能大幅减少改装工作量。主轴的外形设计兼顾了结构强度与轻量化需求，主体结构在保证安装刚性、切削稳定性的前提下，尽可能缩减了多余的结构重量，不会给Z轴滑台带来过大的负载，能保证Z轴进给的顺畅性，避免因动力头过重导致Z轴进给失步、下沉的问题。在实际加工场景中，除了PCB加工之外，这款主轴也能胜任软质木材、工程塑料、薄铜片等材料的轻量雕刻、钻孔加工，拓展了小型桌面CNC设备的加工范围，对于个人DIY爱好者、小型工作室做样板加工来说，这种针对性设计的主轴比通用型大功率主轴更适配轻量精密加工的需求，不会出现大马拉小车的动力浪费问题，同时高转速的特性也刚好匹配小刀具加工的参数要求，能获得更好的加工表面质量。
