定柱式旋臂起重吊装设备结构设计

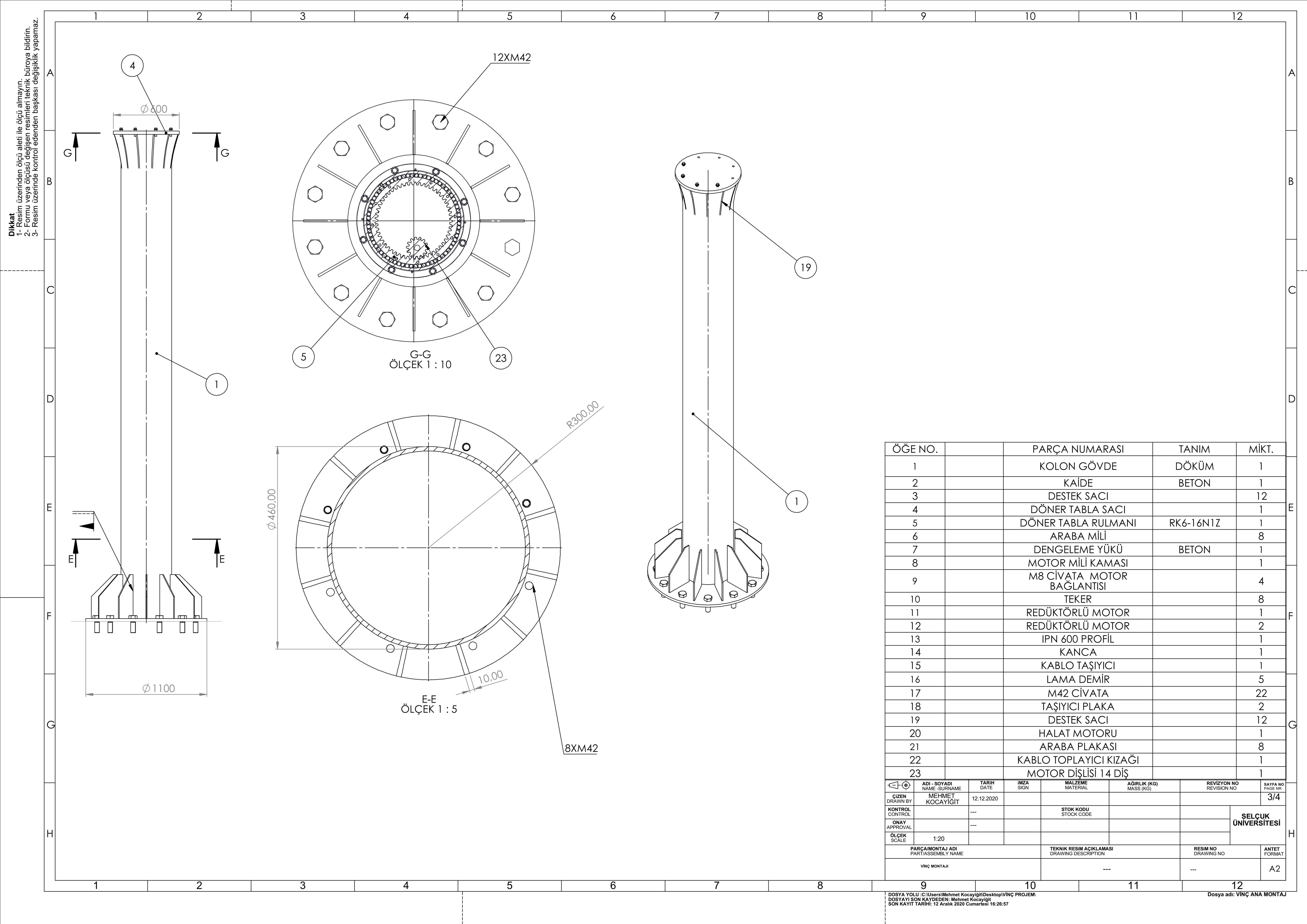

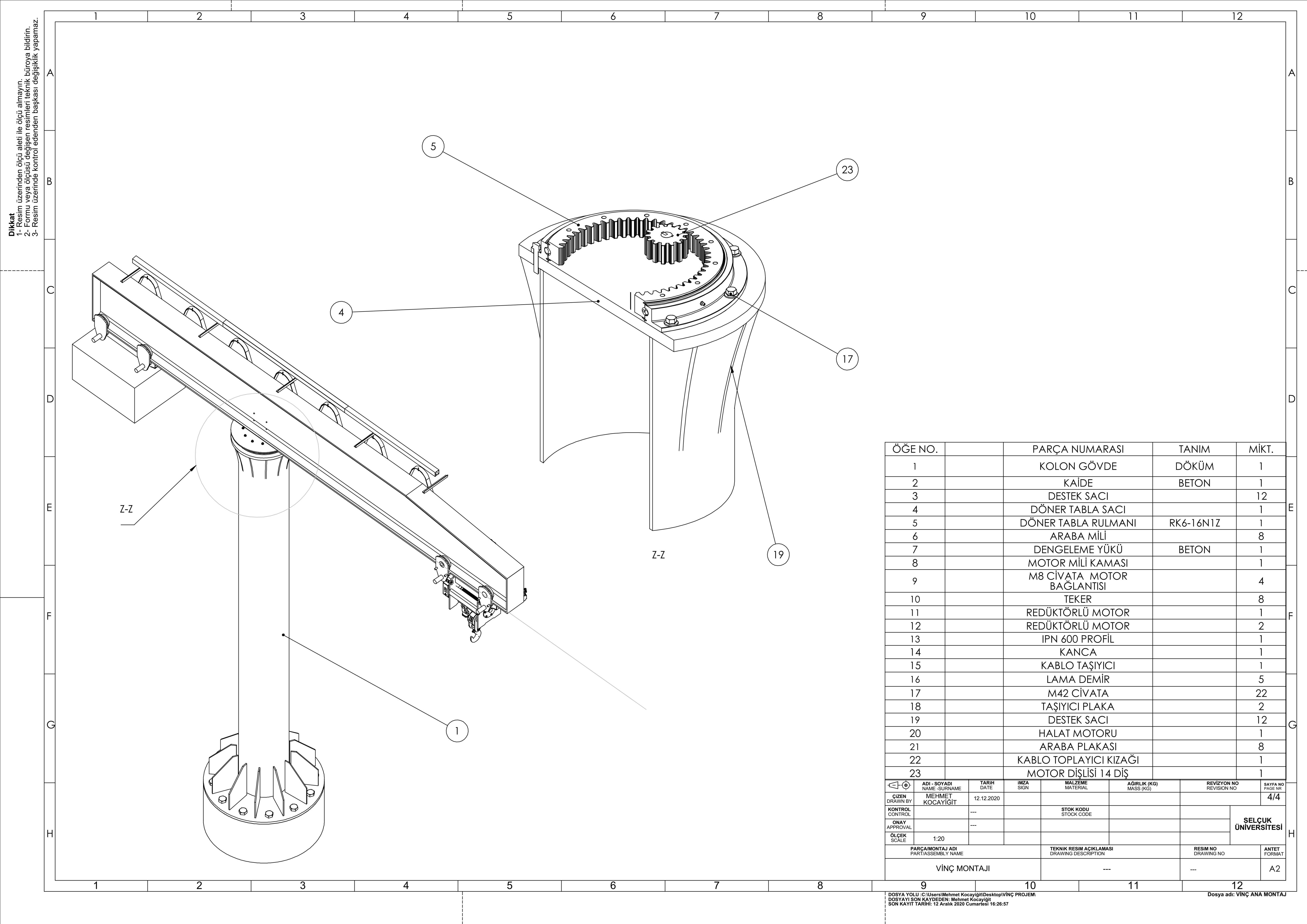

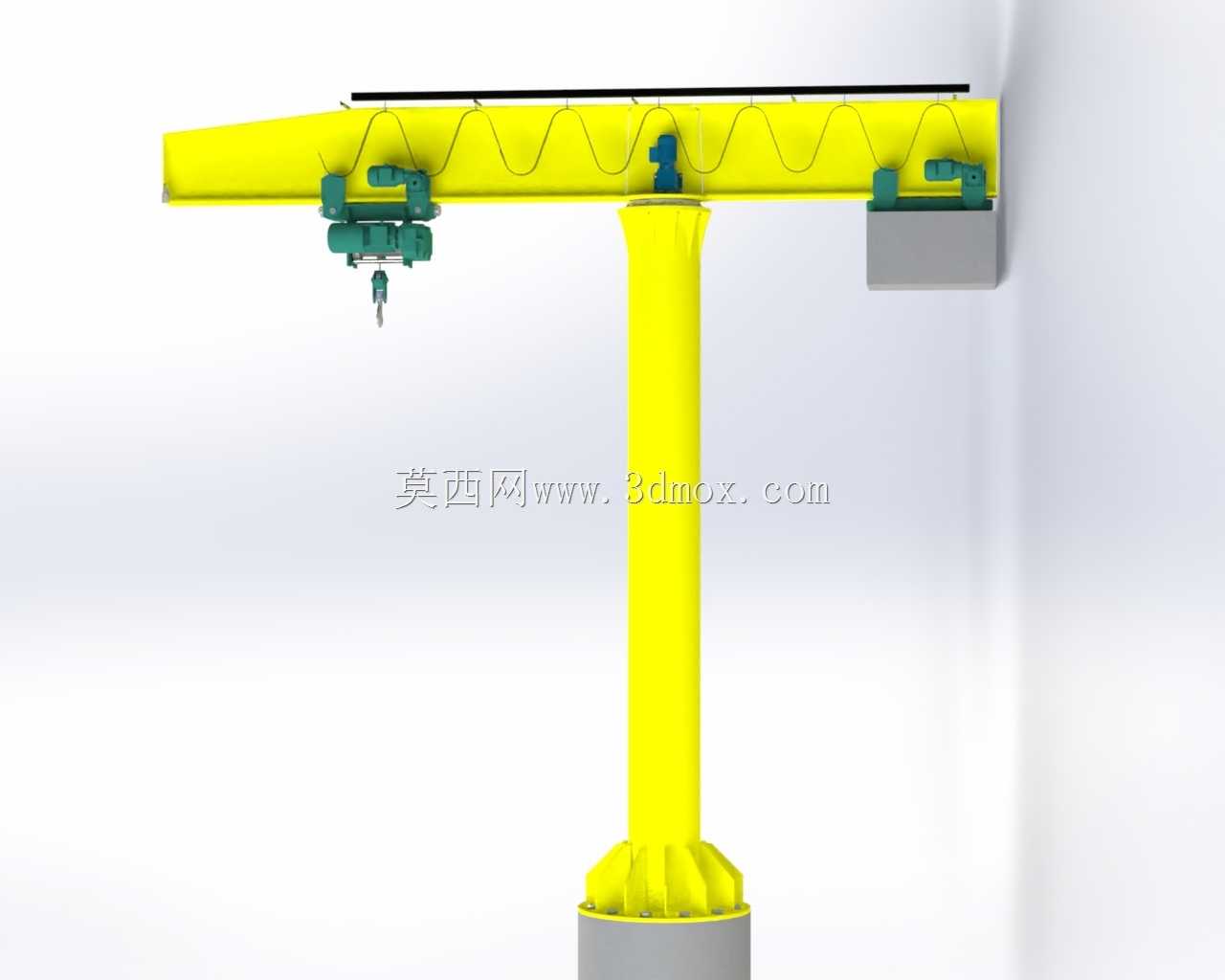

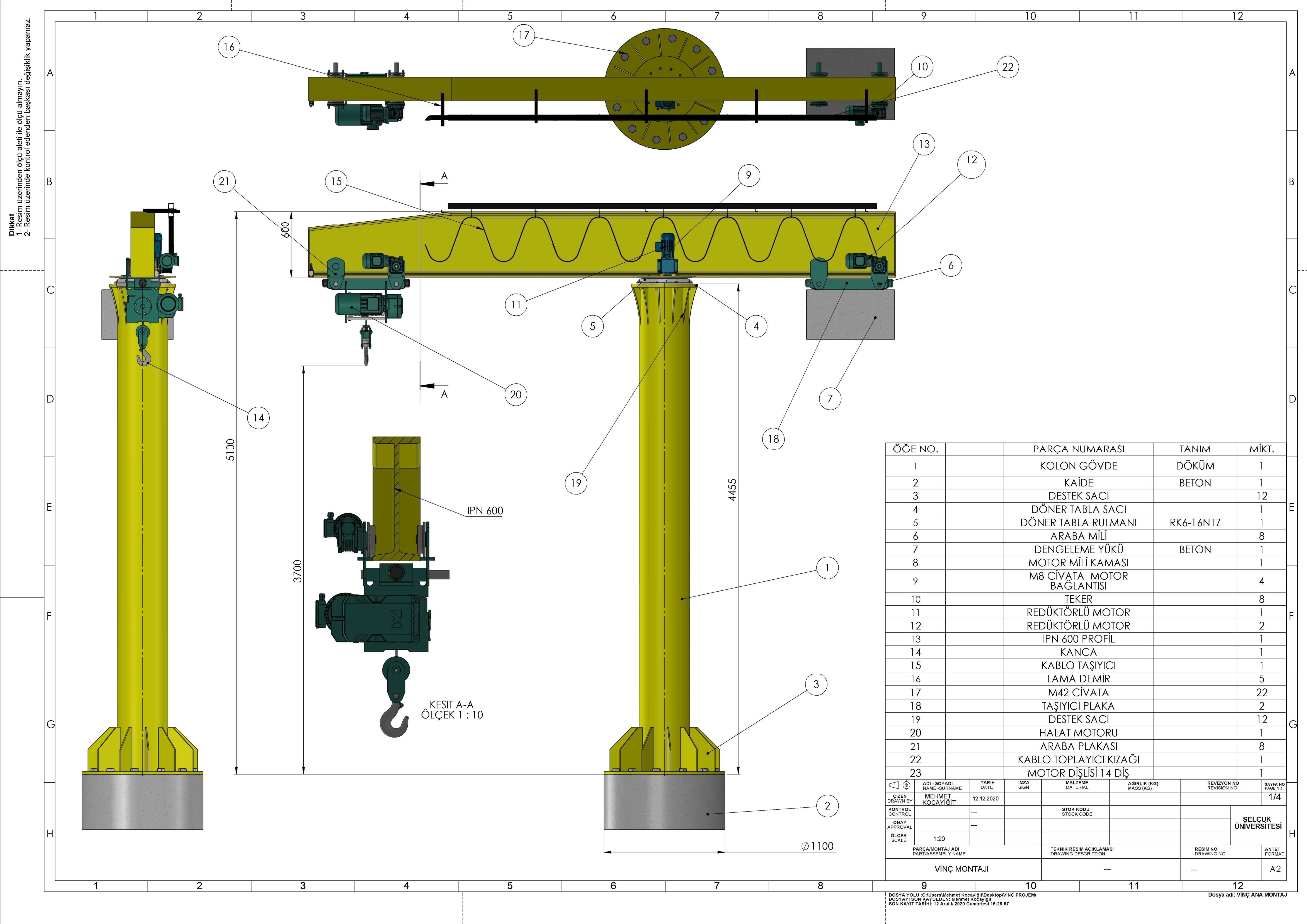

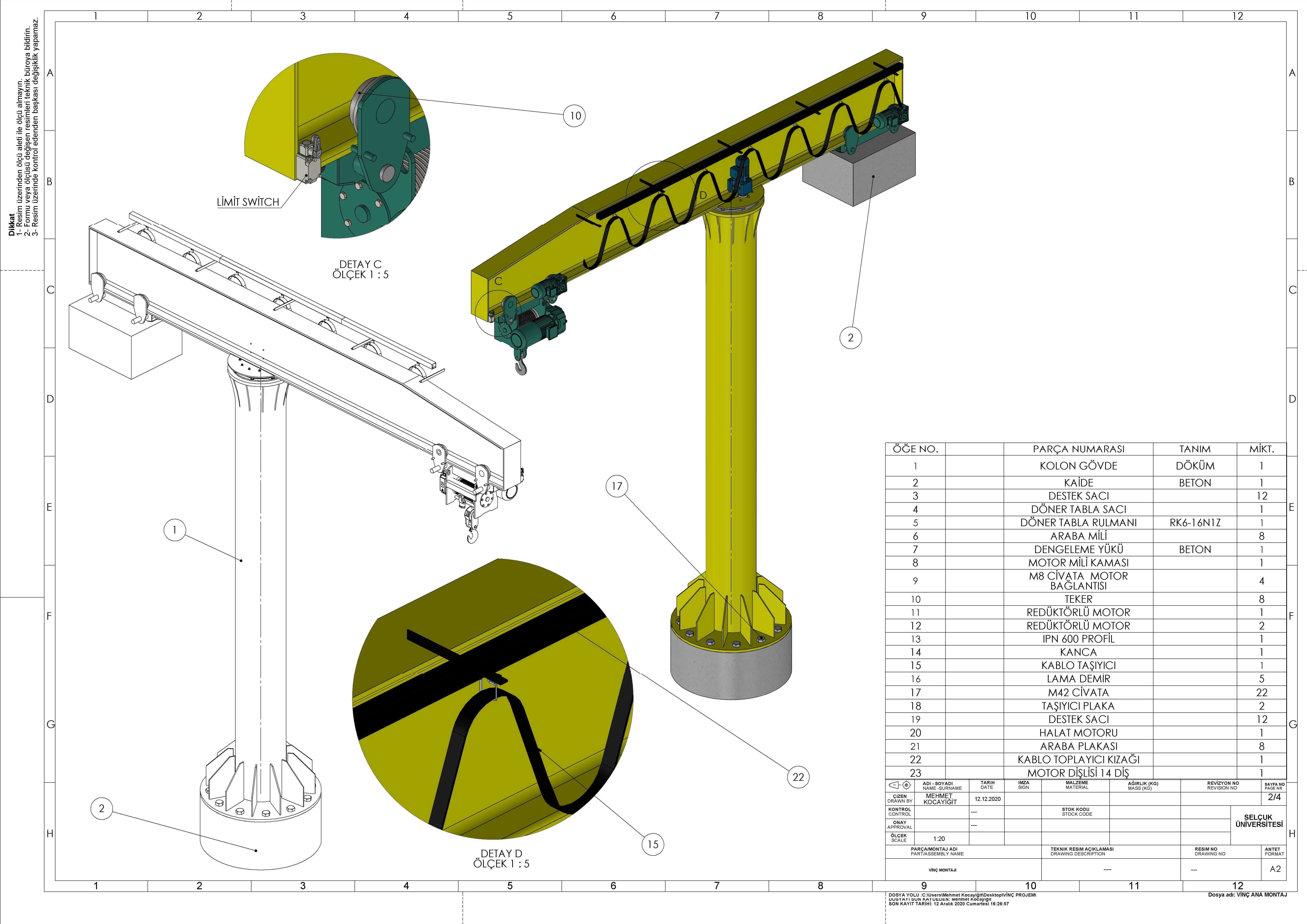

这款定柱式旋臂起重设备，主要面向中小型生产车间、仓储库区、机加工工位的近距离物料吊运场景，能够填补大型桥式起重机覆盖盲区的作业需求，适配小吨位工件的上下料、设备检修零部件转运、工位间物料周转等高频轻载吊装作业，相比大型起重设备具备安装灵活、作业半径覆盖精准、操作门槛低的优势，可有效降低一线作业人员的重物搬运劳动强度，提升工位间物料流转的效率。设备整体采用立式立柱固定安装结构，底部通过地脚螺栓与混凝土地面做刚性连接，安装时需保证立柱安装面的水平度偏差在允许范围内，避免后续旋臂回转过程中出现卡滞或偏载磨损的问题。立柱作为核心承载部件，采用厚壁无缝钢管加工成型，内部设置加强筋结构提升整体抗扭、抗弯承载能力，可承受额定载荷下的弯矩与扭矩复合作用，保障长期重载作业下的结构稳定性。上部水平横臂通过回转支承结构与立柱顶端连接，可围绕立柱中心做360度全范围回转，横臂采用箱型梁结构设计，在保证结构强度的前提下尽可能降低自身重量，减少回转驱动的负载，横臂上配置可沿臂长方向水平移动的电动葫芦起升机构，起升机构集成了升降驱动与行走驱动功能，可实现吊重的垂直升降与水平方向的位置调整，覆盖横臂回转半径内的全部作业区域，吊钩组件配置了防脱保险装置，避免吊装作业过程中吊索具意外滑脱引发安全风险。设计过程中充分考虑了现场作业的操作便利性，横臂的回转阻力经过优化调整，操作人员可轻松推动吊重实现工位位置的精准对位，起升机构的运行速度适配中小型工件的吊装节奏，既保证作业效率也避免过快运行带来的定位精度差、吊重晃动的问题。设备的整体安装边界需满足立柱周边无固定结构遮挡，保证横臂回转过程中不会与车间立柱、设备柜体等固定障碍物发生干涉，横臂下沿距离地面的作业净空高度可根据现场车间的层高、吊装作业的最大起升高度需求做适配调整，底部安装基础需满足额定载荷下的承重要求，避免长期使用后出现基础沉降导致设备倾斜。整套结构的受力传递路径清晰，吊重载荷通过电动葫芦传递至横臂，再通过回转支承传递至立柱，最终全部载荷由底部安装基础承载，各连接部位的紧固件选型均匹配对应位置的受力载荷，关键铰接、回转部位设置了润滑注油点，方便日常维护保养过程中加注润滑脂，降低运动部件的磨损，延长设备整体使用寿命。在机加工车间场景中，该设备可覆盖单台或相邻数台机床的工件上下料作业，无需工人手动搬运重型工件，大幅降低机床上下料的辅助作业时间；在仓储场景中，可用于重型货架区域的货物存取、托盘货物的短距离转运，适配小批量、多频次的物料周转需求，相比手动液压搬运车具备跨区域、跨障碍吊运的优势，能够适配地面有设备、管线遮挡无法使用地面搬运设备的作业场景。
