额定载荷320kg定柱式悬臂起重设备

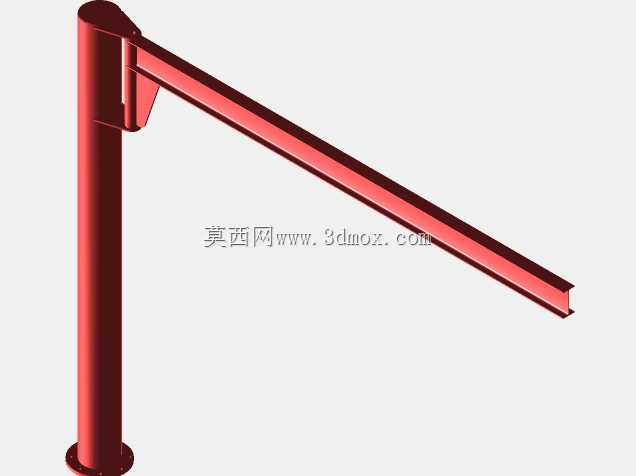

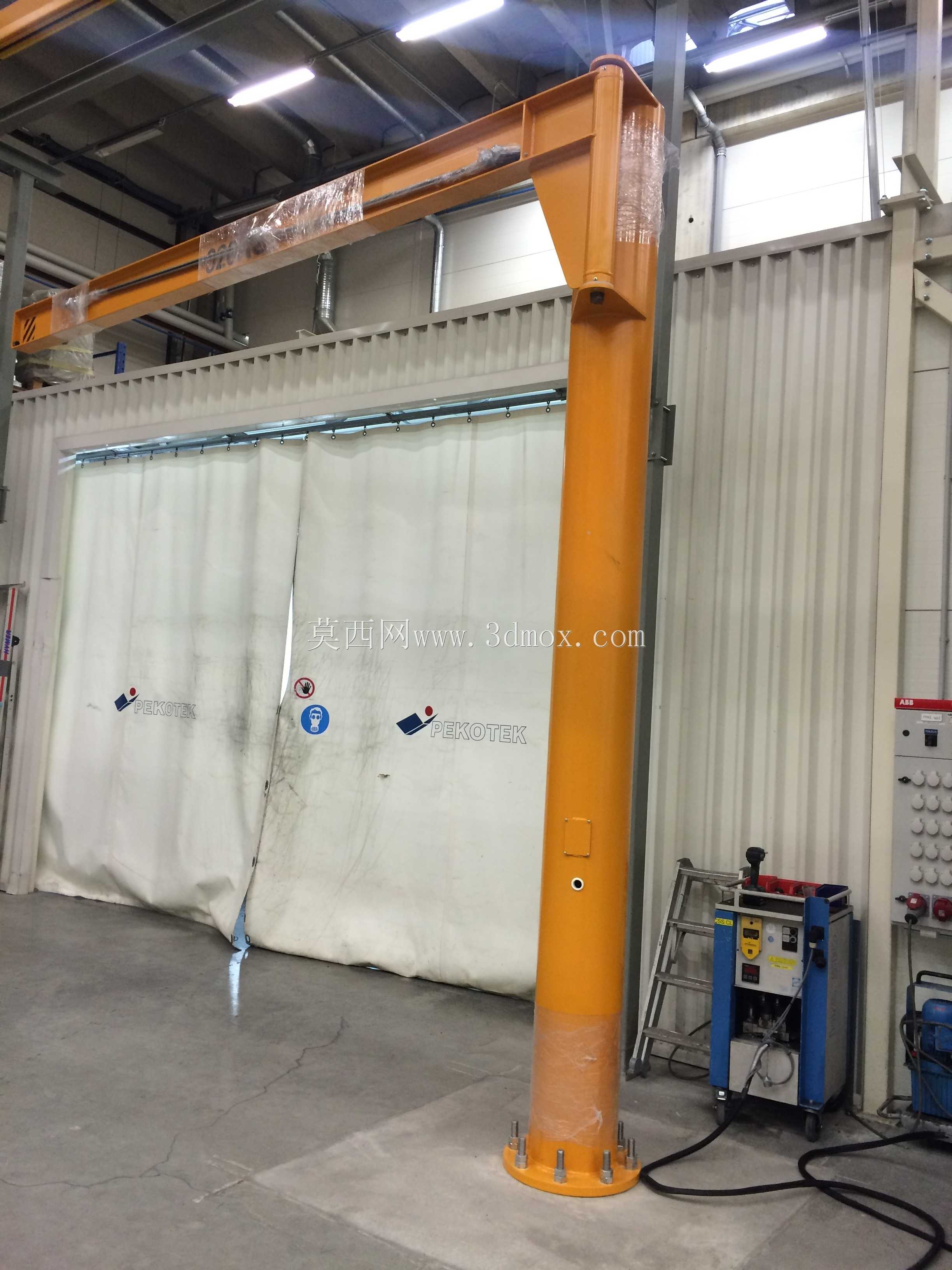

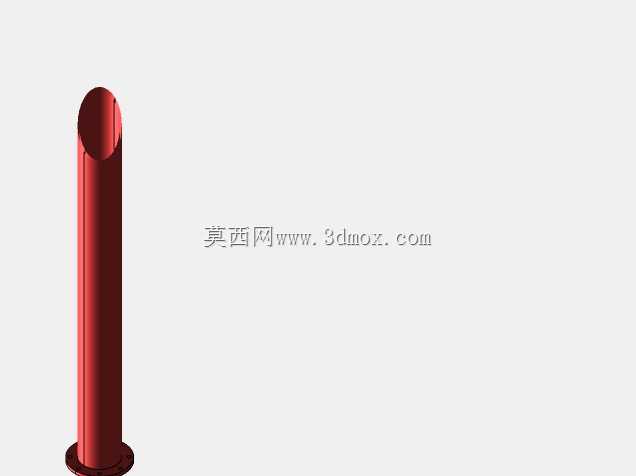

这款定柱式悬臂起重设备主要面向中小型机加工车间、装配工位、仓储分拣区等场景设计，专门解决小吨位、短半径范围内的物料频繁转运需求，适配320kg以内的工件吊装、设备零部件上下料、工装夹具移位等作业，能够有效填补大型行车覆盖盲区的起重空白，降低工人徒手搬运重型工件的劳动强度，规避人工抬运过程中的磕碰、砸伤风险，提升工位间物料周转的效率。设备采用单立柱落地安装形式，立柱底部通过地脚螺栓与混凝土地面刚性固定，无需依托厂房立柱或屋面结构承载，对现有车间的建筑结构无额外荷载要求，适配大部分层高4米以上的常规工业厂房，安装时仅需保证立柱安装区域地面平整度达标、地基承载力满足承重要求即可，悬臂回转半径可根据实际工位覆盖范围调整，能够覆盖以立柱为圆心的扇形作业区域，满足单工位或相邻2-3个工位的物料吊运需求。整体结构采用箱型或圆管型钢焊接成型，立柱作为核心承载部件，需承受垂直方向的吊装载荷与悬臂伸出带来的倾覆力矩，设计时通过有限元仿真校核不同起吊角度、不同载荷位置下的结构应力，在保证结构强度、刚度满足安全系数要求的前提下，尽可能优化型材截面尺寸，减少不必要的材料冗余，控制设备整体自重。悬臂段沿水平方向延伸，端部配置起重吊点，可配套手拉葫芦或电动环链葫芦实现重物的垂直升降，悬臂与立柱的连接部位配置回转支承结构，支持悬臂在水平方向360度或限定角度范围内灵活回转，转动阻尼适中，单人即可轻松推动吊重完成水平方向的位置调整，作业过程无卡滞、晃动问题。设备表面采用工业级橙色防锈涂装，既能够在车间复杂环境中起到高辨识度的安全警示作用，也能抵御车间内的切削液飞溅、潮气侵蚀，延长结构件的使用寿命。设计过程中充分考虑车间作业的安全边界，悬臂底部离地高度预留足够的安全距离，避免吊运过程中磕碰工位周边的设备、物料堆垛，立柱底部的安装法兰盘做加厚处理，搭配多组高强度地脚螺栓分散承载，保证满载荷作业时的结构稳定性，杜绝立柱倾斜、倾覆的安全隐患。这类轻载悬臂起重机相比大型桥式起重机，采购与安装成本更低，部署灵活，后期维护简单，非常适合离散制造场景下的小批量、多频次物料吊运作业，能够与工位上的加工设备、装配工作台形成流畅的作业衔接，减少工位等待起重设备的空耗时间。
