垂直循环旋转立体停车设备结构设计

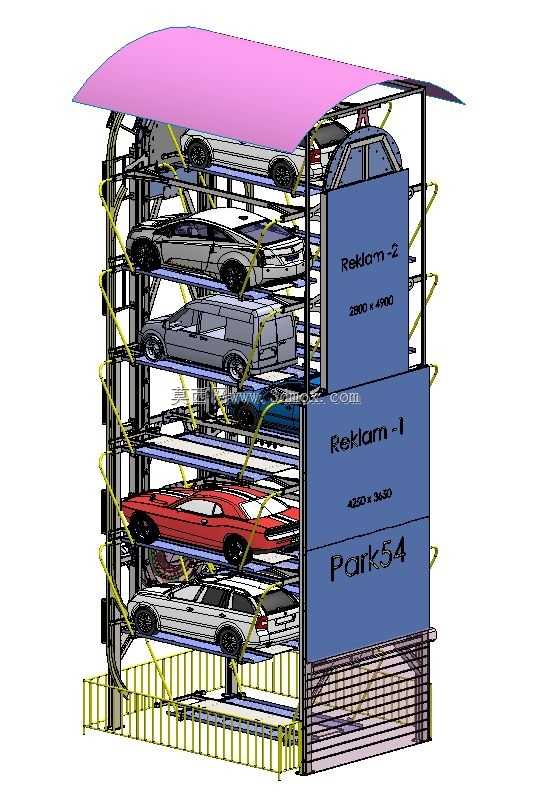

在城市核心商圈、老旧小区、医院、政务办公区这类土地资源高度紧张、地面停车泊位缺口极大的场景中，垂直旋转类立体停车设施是破解停车难问题的核心解决方案之一，这套旋转停车结构正是针对这类高密度停车需求开发的机械式泊车设备，能够在极小的占地范围内实现多倍于地面平面停车的泊位供给。该设备的核心用途是通过垂直方向的循环回转运动，将载车板输送到指定的出入口位置，完成车辆的存取作业，全程无需驾驶员在车库内长距离行驶挪位，既降低了泊车过程中的刮蹭风险，也大幅压缩了单辆车的存取等待时长。从功能特性来看，这套设备采用链条牵引的垂直循环传动结构，每个载车板通过独立的吊挂组件与循环传动链条连接，设备运转时所有载车板随链条做匀速闭环回转，用户存取车时仅需将车辆停放到出入口位置的载车板上，系统即可自动将空余载车板转动到出入口，或是将目标载车板回转到出入口位置完成取车，操作逻辑简单，对驾驶人员的操作要求极低。设备顶部设置了弧形防雨遮阳顶棚，能够为停放车辆遮挡日晒雨淋，降低户外环境对车辆漆面、内饰的老化影响；设备侧面预留了广告位安装空间，可在设备投入商用后搭载户外广告内容，提升设施的附加商业价值；设备底部设置了安全防护围栏，可避免无关人员误入设备运行区域，消除运转过程中的安全隐患。在设计思路上，这套结构充分考虑了城市狭窄地块的安装适配性，整体采用窄面宽、高纵深的垂直布局，单套设备的占地仅相当于2个标准地面停车位的面积，却可容纳8-14辆SUV车型停放，空间利用率远超传统平面停车场与普通升降横移类立体车库；结构设计上采用模块化框架拼接思路，主承重框架采用标准化型钢构件，生产加工与现场安装的难度较低，可根据安装场地的实际净高、泊位数量需求灵活调整设备总高度与载车板配置数量，适配不同场地的安装边界条件。载车板的尺寸设计充分兼顾了家用SUV的外廓尺寸边界，预留了足够的停车安全间隙，避免车辆停放过程中出现剐蹭；传动系统的布局充分考虑了运行平稳性，通过合理的导向结构设计降低载车板回转过程中的晃动量，保障车辆停放与设备运转的安全性；设备的出入口设置在底层位置，无需额外建设坡道，用户进出车的动线与地面停车习惯保持一致，使用门槛极低，既适合新建公共停车场的高密度泊位配置，也适合老旧小区的停车设施改造升级，能够在最小的场地改动前提下快速补足停车泊位缺口。
