垂直循环式立体停车载车输送设备

　　垂直循环式立体停车设备主要用于土地资源紧张、停车需求集中的城市区域，常见于老旧小区改造、商业综合体周边、办公楼地下或地面边角场地、医院及酒店配套停车区。它的核心价值不是简单增加层数，而是把传统平面停车中车辆反复转弯、倒车入库所占用的通道面积压缩到设备本体范围内，通过链条牵引载车平台沿封闭轨迹循环运转，使驾驶员只需在底部出入口完成正向驶入和驶出，减少狭小车位内的泊车操作。

　　从实际使用流程看，车辆停入入口载车板后，司机拉紧手刹、收起后视镜并离开设备，控制系统根据目标车位位置驱动传动端，使整组悬挂载车托架低速转动。需要取车时，设备将对应载车板循环至底层出入口，车辆头部方向保持在便于驶出的位置。相比升降横移类车库，垂直循环设备的地面投影更窄，适合沿围墙、绿化带侧边或建筑山墙布置；相比地下自走式车库，它不需要大面积坡道和行车通道，对场地形状的适应性更强。

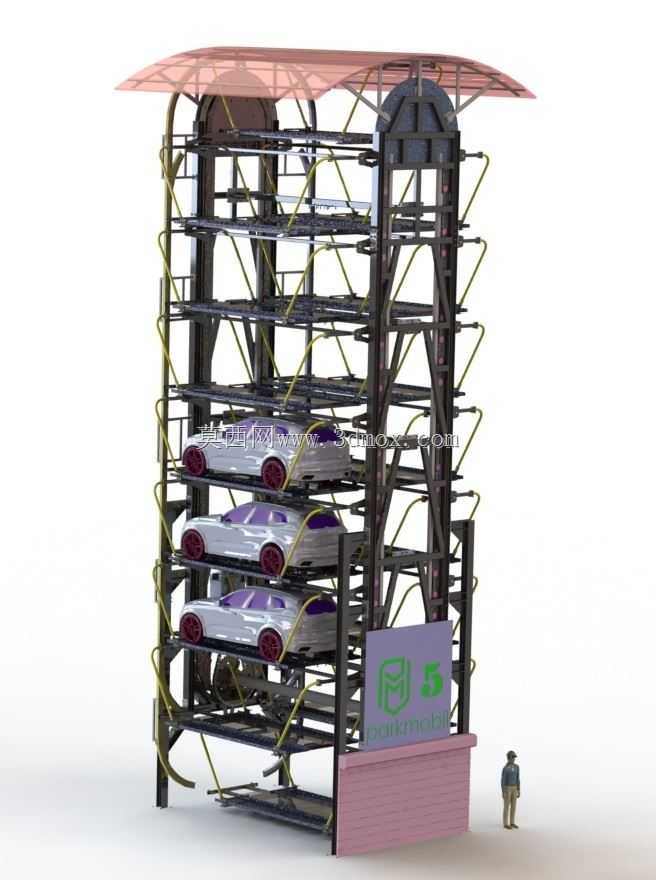

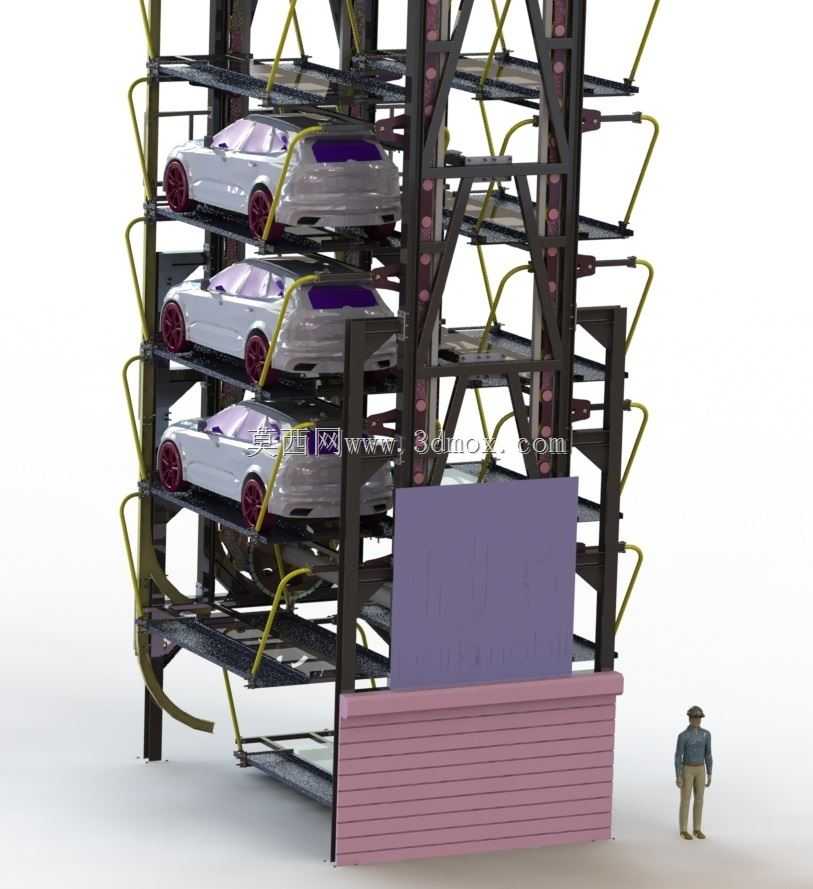

　　该类设备的结构设计围绕载车板、牵引链条、主从动链轮、框架立柱、安全防护和驱动单元展开。载车板承担车轮载荷，需要兼顾轮胎驶入导向、侧向挡止和板面防滑。模型中可见多层托架沿两侧框架布置，车辆随托架做连续循环运动，因此每个载车节点不仅要承受整车静载荷，还要考虑启动、制动时的惯性冲击，以及车辆停放偏心带来的附加力矩。托架与链条之间的连接通常采用铰接形式，使载车板在环绕链轮换向时能够保持合理姿态，避免与立柱、相邻车辆或防护构件发生干涉。

　　框架部分是设备稳定运行的基础。两侧立柱和横梁形成门式承载骨架，顶部布置链轮轴、张紧装置和驱动组件，底部设置基础连接座、导向段和出入口平台。由于设备高度明显大于平面停车设施，风载、地震作用、链条张力和偏载工况都需要在总体布置阶段校核。对于室外安装场景，框架外侧还应考虑围护板、检修通道、防雨罩和照明位置；对于室内安装场景，则要重点核对建筑净高、梁底高度、消防管线和顶部检修空间。

　　载车容量与车型尺寸直接决定设备轮廓。面向普通家用SUV时，车位宽度、轴距容纳长度、车高和重量都比轿车方案更苛刻。设计中不能只按标准小轿车尺寸推算，应检查轮胎接地位置是否落在载车板有效承载区内，车辆最高处是否在循环路径上与上层托架保持安全间隙，后视镜、车顶行李架和尾门开启状态是否会影响设备运行。SUV车型重心较高，载车板两侧挡轮结构、导向坡道和车辆限位件需要更明确地约束车辆前后位移，防止循环过程中产生滑移风险。

　　外形尺寸方面，垂直循环车库通常呈窄长立式布置，占地面积由底层设备宽度和检修距离决定，高度则随车位数增加而上升。布置时不能只看设备本体轮廓，还需在入口前方保留车辆驶入直线段，在侧面保留维护人员通行和链条检查空间，在顶部保留链轮、轴承座和驱动装置拆装距离。若设备贴近建筑外墙，应核对基础预埋件与墙体之间的距离，避免张紧链条或更换轴件时没有操作空间。地下场所使用时，还要核对吊装孔、运输通道和设备分段进场的可能性。

　　传动设计的重点在于低速、大载荷和高可靠性。驱动端一般通过电机、减速器、链轮和链条将动力传递到循环机构，链条承担全部载车托架及车辆的循环牵引。张紧结构不能仅按安装时的静态状态设置，还要考虑链条磨损后伸长、温度变化以及长期载荷下的节距变化。主轴、轴承座和键连接部位应具备足够的安全系数，链轮齿形与链条啮合要平稳，避免在载车板换向时产生明显冲击。

　　安全功能在停车设备中占比很高。运行区域需要设置人员误入检测、车辆超长超高检测、阻车装置、紧急停止、断电制动和检修联锁。入口处应明确人员撤离后设备才能启动，载车板未到位时不允许车辆进出。对于循环类设备，还要关注链条断裂保护、防坠落机构和过载检测，因为任何一个载车节点失效都可能影响整组链条运行。防护栏和外封罩不仅是外观件，更是防止人员接触运动链条、链轮和移动车辆的重要边界。

　　从三维建模角度看，建立该设备时应先确定车位数量、车型外廓和循环轨迹，再布置主从动链轮中心距、链条节距、载车板吊挂点和框架立柱位置。载车板与链条连接铰链需要保留运动关系，才能在数字样机中检查环绕上下链轮时的姿态变化。整车占位模型可用于干涉检查，但结构设计时应按轮胎接地点、车宽轮廓和车辆重心建立简化包络，避免只关注外观而忽略真实停车边界。

　　这类设备的设计思路本质上是在有限地面上建立竖向循环物流系统，把车辆作为被输送对象，在安全、可靠、便于维护的前提下提高单位土地停车密度。工程落地时，场地边界、基础承载、出入口交通组织、消防要求和维护空间与设备本体结构同等重要，三维模型则为方案评审、干涉校核、制造下料和现场安装提供统一的结构依据。
