泰格数控滚珠丝杠轧机

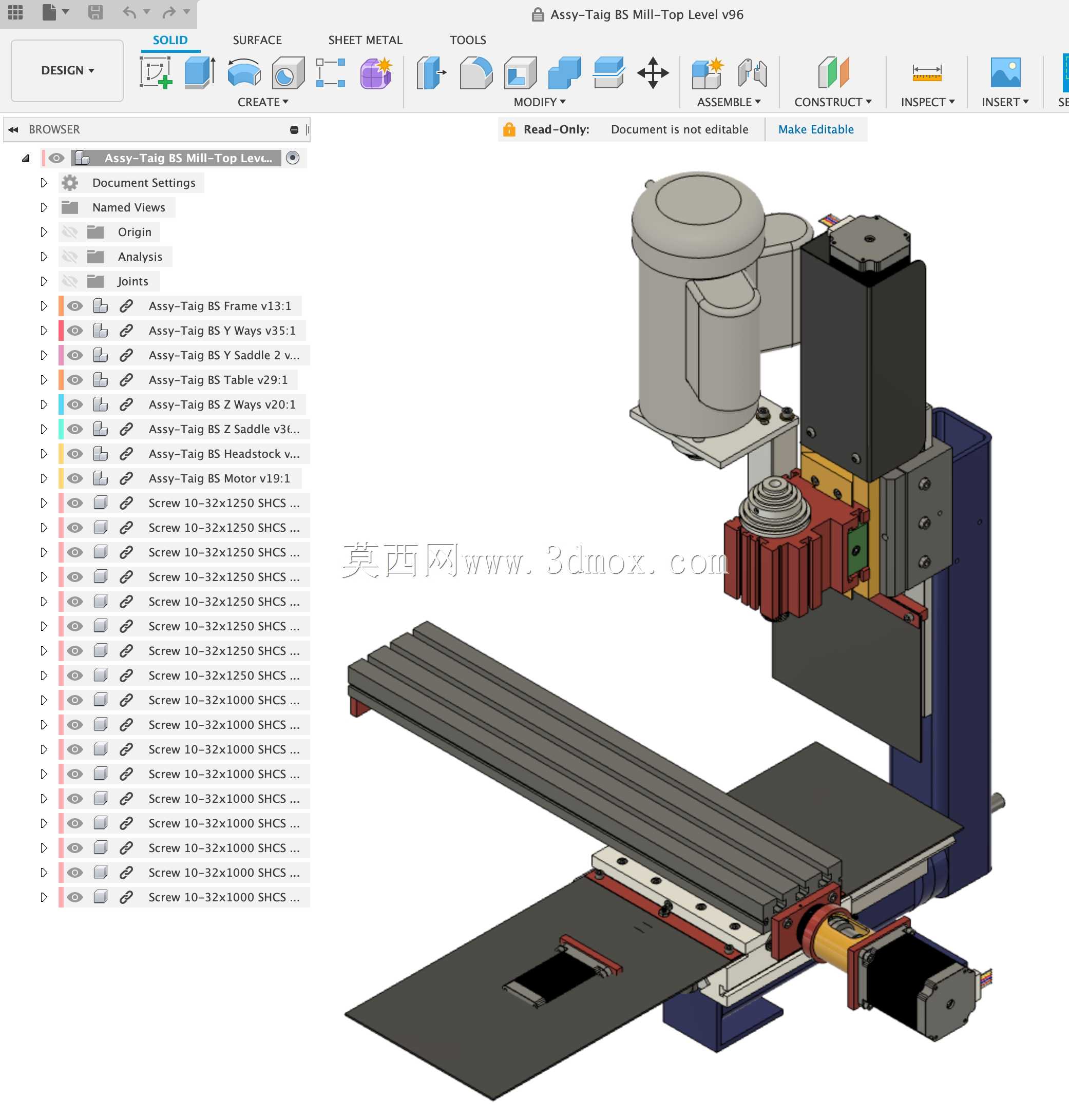

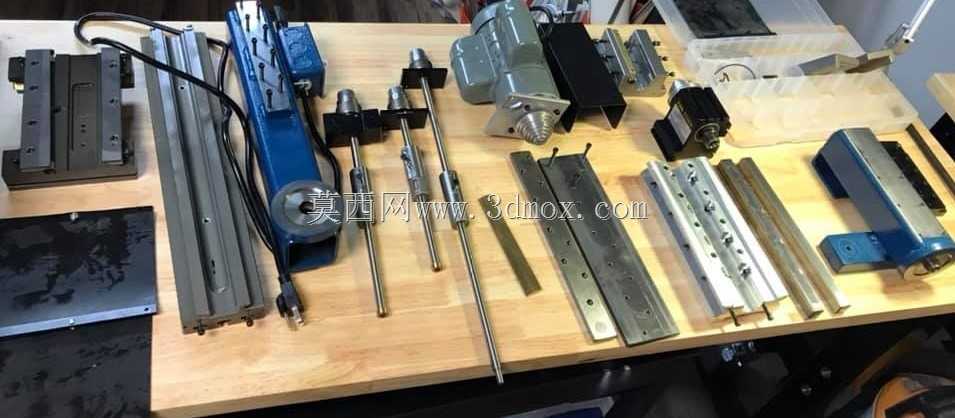

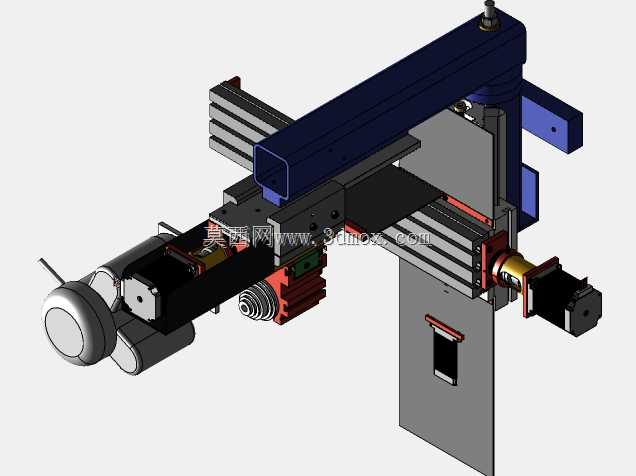

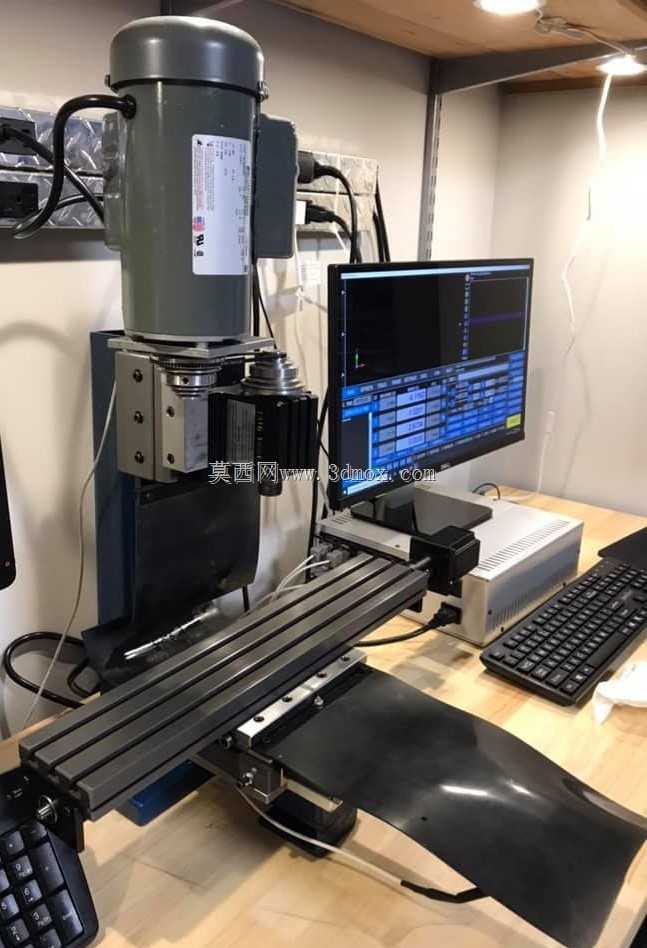

泰格滚珠丝杠数控铣床CAD模型。在Fusion 360中本机绘制。我拥有这家工厂，并把它完全分开，以衡量每个组成部分，以便模型准确。Mill是在2019年新购买的。Fusion 360本机文件和STEP文件是附加的。使用了自底向上的方法。每个零件被单独绘制，然后组装成多个子组件。然后将子组件组装成顶级组件。我以这种方式建模（与自顶向下相反），这样您就可以随意删除或修改组件，而不会影响任何其他组件。TaigMill是一个很好的平台，很多用户都为它修改或创建新的部件。这种自下而上的建模方法更有利于那。那部分大多数零件的精度约为+/-0.005“。我用卡尺、直尺、测针、123块等来测量零件，我按照测量尺寸而不是标称尺寸来模拟零件。有些零件的价格是0.515英寸。他们可能被认为是名义上的0.500“。我决定和你一起去数字。如果打开Fusion模型，所有轴的工作方式与实际磨机相同。我在下面链接的视频中展示了这一点。X，Y，Z，都向上移动，直到它们到达它们的急停位置。电机转动以调整皮带张力。主轴箱在燕尾榫上下滑动。请看视频了解更多信息。我可能建议您在fusion data面板中创建一个新文件夹，并将mill的fusion版本放在其中。它将用每个单独的零件和子装配填充您的文件夹，总共大约100个文件。在那里是我目前意识到的一个问题。有时，当您打开模型或重新生成它时，X步进电机和Z gib将位于错误的位置。如果发生这种情况，只需在任何方向上轻轻滑动工作台和Z，组件就会立即捕捉到正确的位置。然后你可以恢复位置，他们会保持正确的姿势位置。如果如果您发现任何其他问题，请让我知道，我会尽力纠正他们。Rev块：版本1（58版）：2020年11月17日：初始发布版本2（96版）：2021年3月6日：1）Y鞍座行程范围固定，向立柱方向偏远约0.350“。2） 调整主轴箱，使之与泰格的图纸相匹配。燕尾销对销测量值更改为.002“。根据Taig图纸，在燕尾榫锐边处添加小平面，间距为2.250“。3） 滚珠丝杠上的固定球螺纹。它们有重叠的几何结构，这在某些CAD系统上导致了阶跃导入错误。4） 将应用黑色外观的所有零件的外观更改为较浅的颜色。这是为了增加零件细节的可见性
