多规格快装式3D打印机线轴适配卡扣

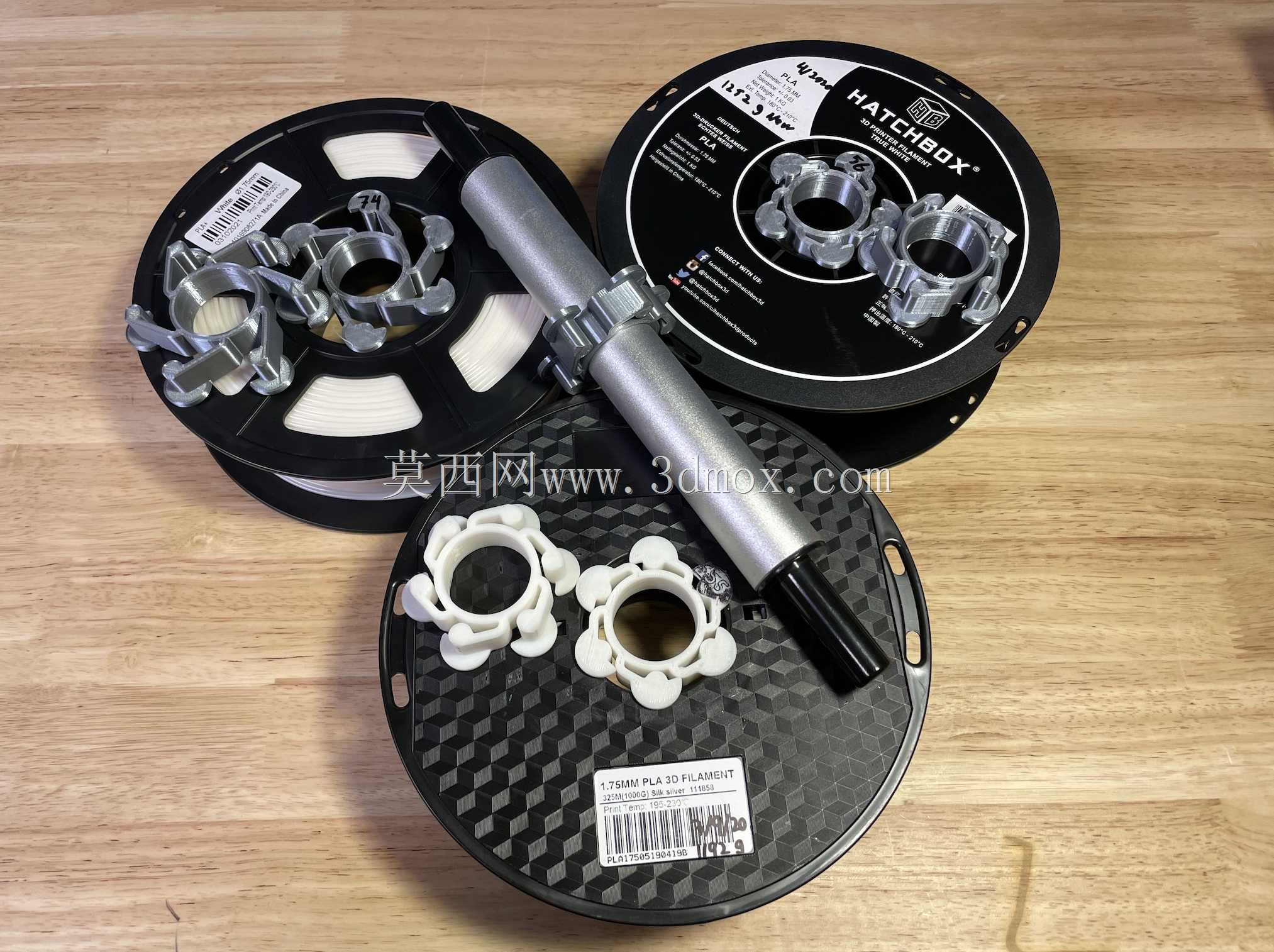

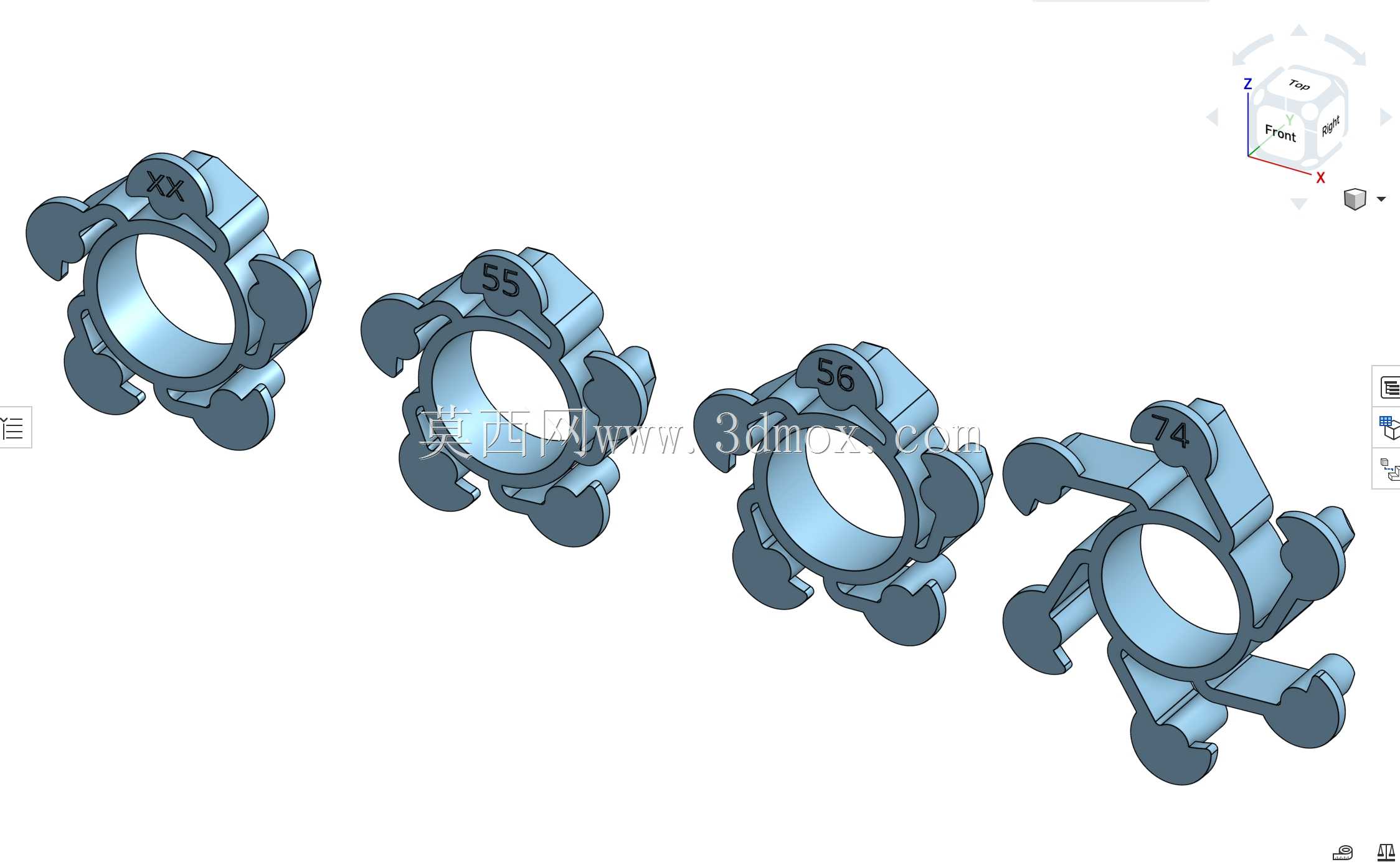

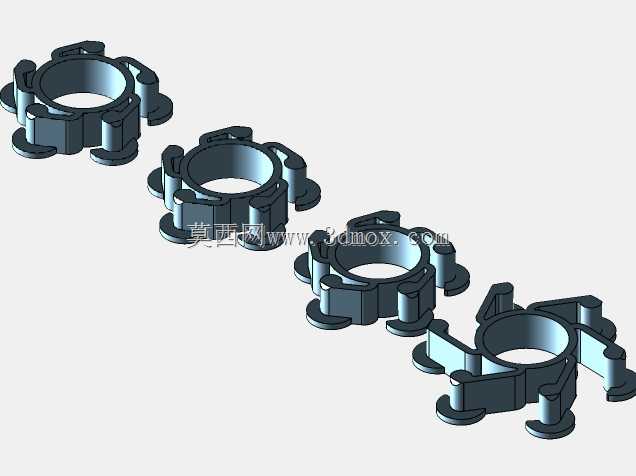

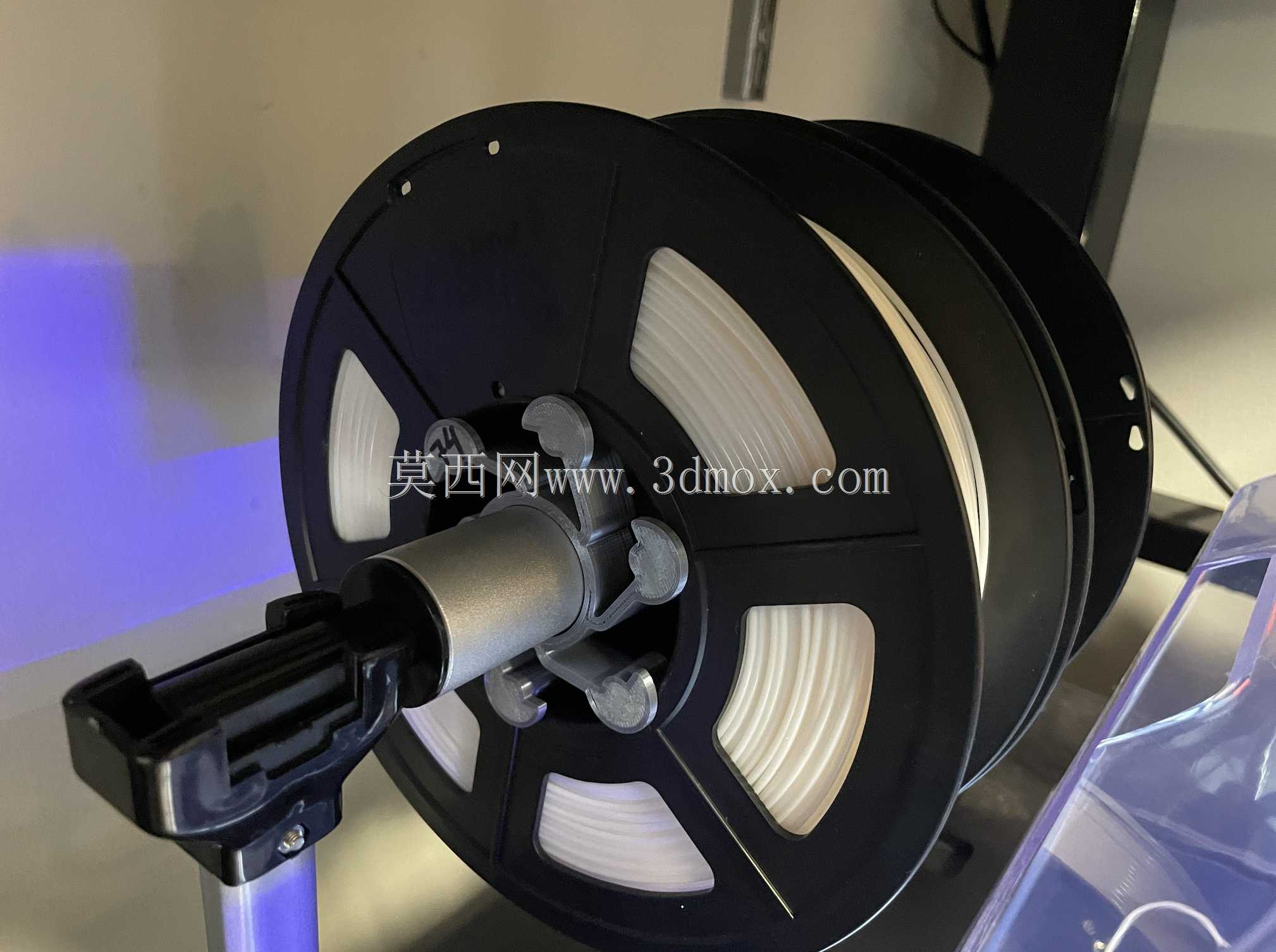

在桌面级FDM3D打印的日常作业场景中，耗材线轴的顺畅放料是保障打印连续性、避免断料卡料故障的核心环节，不少入门级3D打印机的原厂料架仅适配固定外径的耗材线轴，当用户使用不同品牌、不同绕线规格的PLA、ABS、PETG等耗材线轴时，常出现线轴卡滞、转动阻力过大导致的送料不均，或是线轴间隙过大晃动引发的排线错位、耗材打结问题，直接影响打印成品的层纹质量，甚至造成打印中途断料废件。这款线轴适配卡扣正是针对这一实际痛点设计，采用按压卡入式的快装结构，无需额外螺丝或工具即可快速卡装在打印机料架的支撑轴端，通过多规格的外径匹配设计，适配不同尺寸的耗材线轴内圈，填补线轴与支撑轴之间的间隙，让线轴在放料过程中保持稳定的低阻尼转动状态。设计过程中优先考虑了通用适配性，统一将适配卡扣的内径设置为31mm，可完美匹配市面主流Qidi系列等桌面级3D打印机的料架支撑轴最大直径，卡扣外侧的支撑爪做了圆弧过渡处理，与线轴内圈接触时不会刮伤线轴的塑料内圈，同时四个向外延伸的弹性卡爪带有一定的形变余量，既能牢牢卡紧线轴内圈避免径向晃动，又不会对线轴转动造成额外阻力。本次设计包含四款不同外径规格的卡扣，分别对应55mm、56mm、74mm三种常见的耗材线轴内圈尺寸，可覆盖绝大多数1kg装常规耗材线轴、部分小批量测试装小线轴以及大容重耗材线轴的固定需求，卡扣表面做了防滑纹理处理，安装时只需对准支撑轴按压即可卡入到位，拆卸时捏住两侧卡爪即可快速拔出，无需调整料架结构。从安装边界来看，卡扣的轴向厚度控制在12mm以内，安装后不会额外占用料架的轴向空间，即使是双料架并排的机型也能同时安装使用，卡爪的最大展开外径不超过对应适配线轴内圈2mm，安装后不会突出线轴端面，避免与料架侧边的结构产生干涉。在实际打印作业中，安装这款适配卡扣后，线轴的转动同心度可得到明显提升，送料过程中耗材的拉扯力波动可降低40%以上，有效避免因线轴晃动导致的耗材缠绕、送料齿轮打滑等问题，尤其在长时间连续打印大尺寸模型时，能够稳定保障耗材的顺畅供给，减少因送料故障导致的废件概率，同时卡扣采用通用化的参数化设计逻辑，用户可根据自身使用的特殊线轴尺寸，快速调整卡扣的内外径参数、卡爪数量与支撑角度，快速定制适配自身设备的专属卡扣，无需重新进行整体结构设计，大幅降低了定制适配配件的设计成本。
