ANSI标准滚子链传动组件结构设计

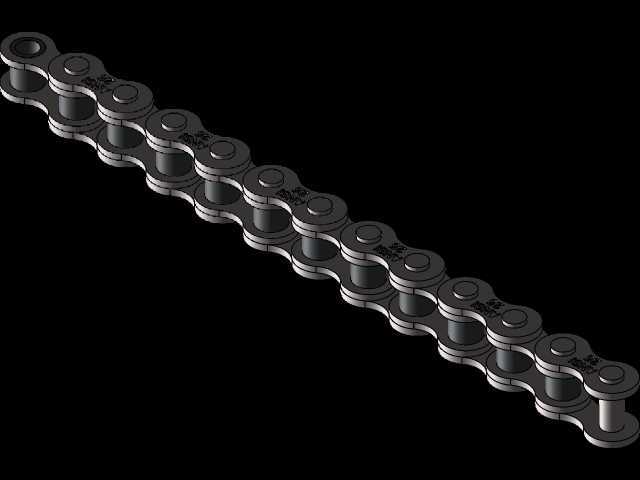

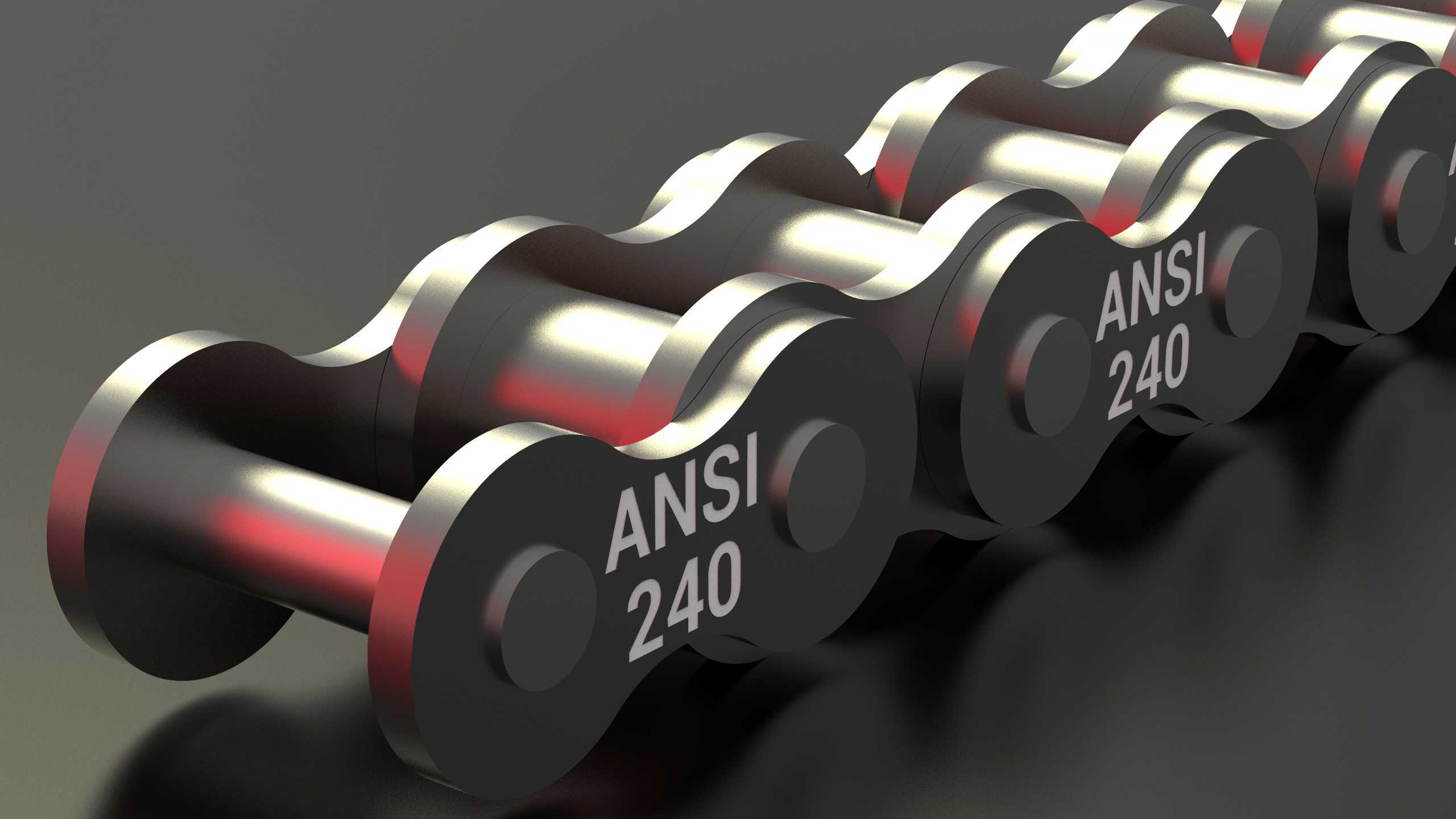

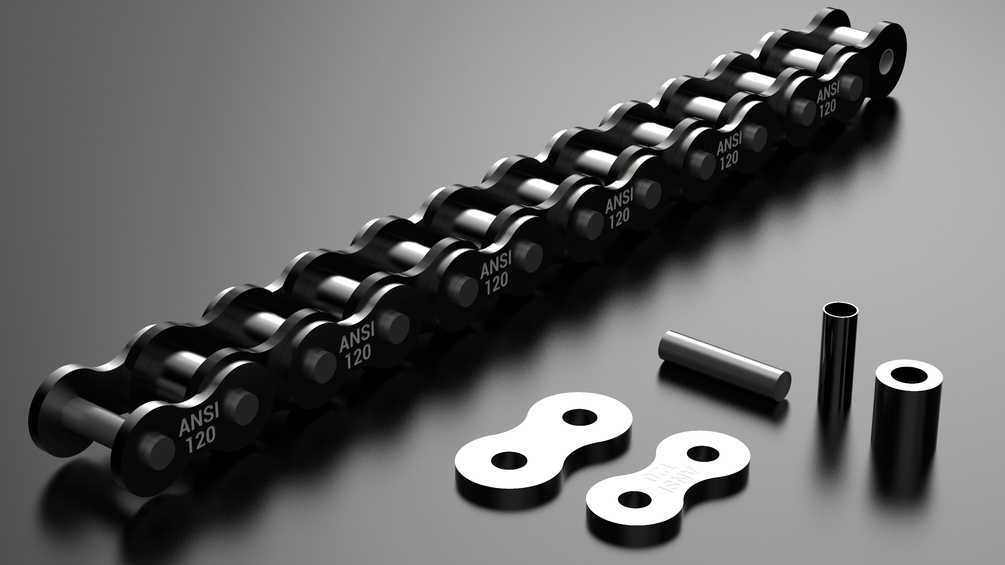

滚子链作为机械传动系统中应用极为广泛的挠性传动部件，常被用于各类需要精准传递动力、保持恒定传动比的工业场景中，覆盖轻工输送、重工制造、农业机械、物流分拣等多个领域的动力传输环节，可在两轴中心距较远的工况下完成动力传递，相比齿轮传动具备更强的环境适应性，可在存在一定粉尘、轻度油污的车间环境中长期稳定运行，也可搭配张紧结构适配不同中心距的安装需求。这套ANSI标准规格的滚子链组件，完整覆盖了从25号到240号的全系列规格设计，能够适配不同载荷等级的传动需求，小规格型号可用于小型自动化设备的轻载动力传输，大规格型号可承载矿山设备、重型输送线的大扭矩传动任务。整套组件包含外链板、内链板、销轴、套筒、滚子五个核心组成部分，设计过程中严格遵循ANSI链条标准的尺寸公差要求，每一处配合面都预留了合理的安装间隙：滚子与套筒之间采用间隙配合，保证链条与链轮啮合时滚子可灵活转动，大幅降低啮合过程中的磨损速率；套筒与内链板之间采用过盈配合，保证内链节的结构整体性；销轴与外链板同样采用过盈配合，同时销轴与套筒之间保留合适的转动间隙，让链节可顺畅完成弯折动作，适配链轮的圆周啮合轨迹。在外形尺寸与安装边界的设计上，不同规格的链条对应匹配标准齿形的链轮，设计时明确标注了各规格链条的节距、滚子外径、内节内宽、销轴直径等核心安装参数，可直接对接标准链轮的安装尺寸，无需额外进行适配修改。链板采用8字形的外形设计，在保证各个截面抗拉强度均衡的前提下尽可能减轻链条自身重量，降低传动过程中的惯性冲击，同时链板边缘做了圆弧过渡处理，避免应力集中导致的链板断裂问题，提升链条整体的抗疲劳性能。整套模型完整还原了链条的装配关系，可直接用于传动系统的装配干涉检查、运动仿真验证，帮助设计人员快速完成传动布局的校核，确认链条张紧行程、安装空间是否满足设备整体的设计要求，提前规避实际装配中可能出现的干涉、张紧量不足等问题。
