板条滚子链特殊附件输送承载结构

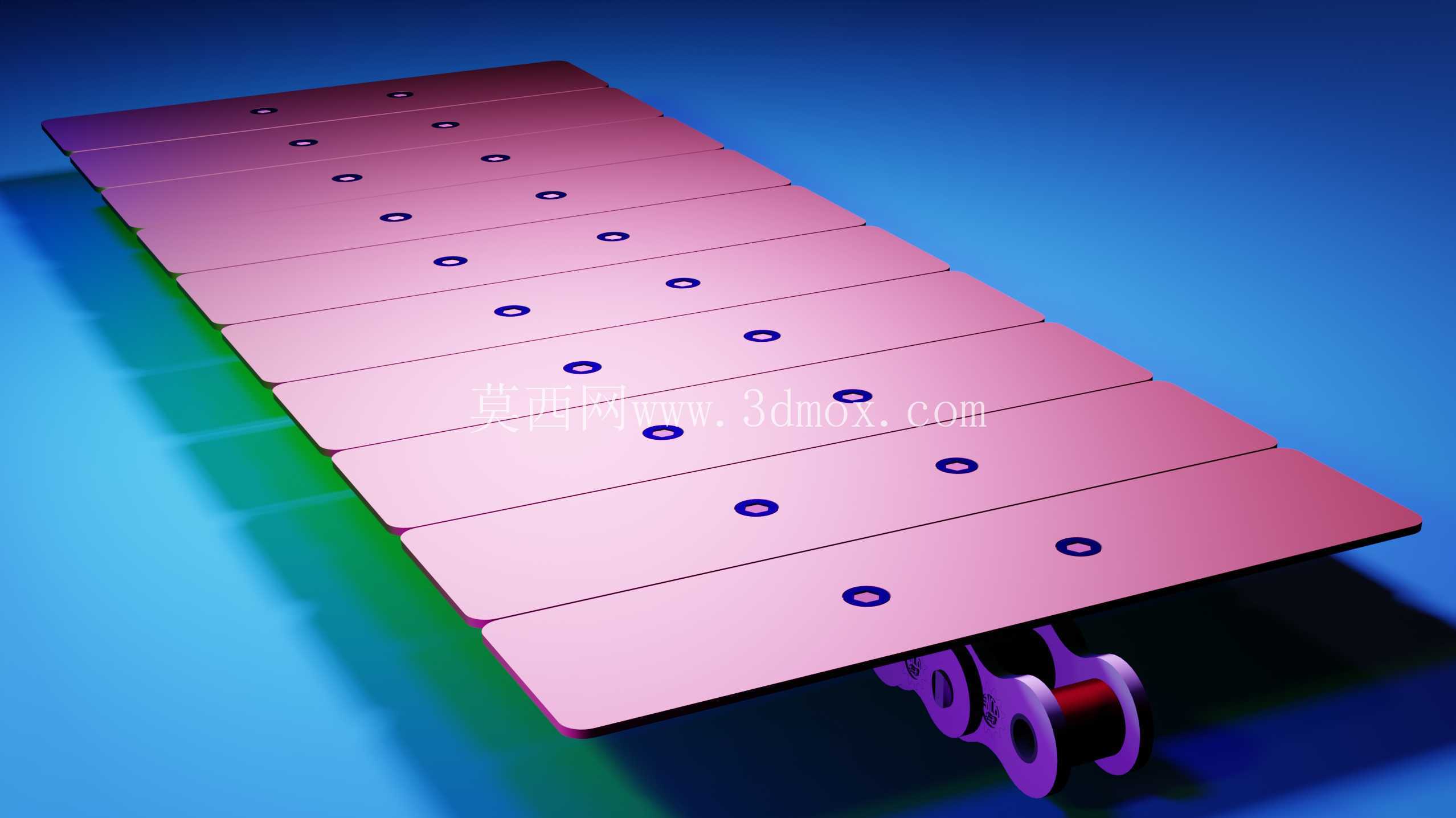

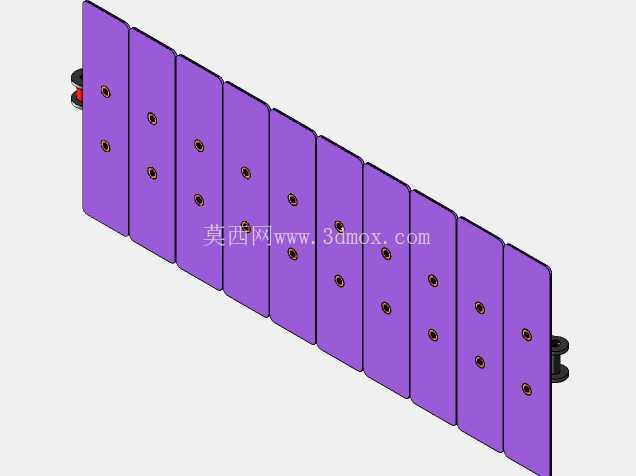

　　从结构设计逻辑来看，这套附件没有采用额外螺栓拼接板条的方案，而是直接将承载板与外链板做一体化冲压成型，避免了长期运行中连接件松动脱落的风险，铰接位置的销轴公差配合参照GB/T1243的滚子链标准做了适配，不需要对原有链轮做任何修改就能直接替换原有标准链节，降低了产线改造的适配成本。实际应用场景里，这类带附件的板条滚子链多用于洗瓶机出口到灌装机入口的过渡段、杀菌机内部的瓶体输送段、以及成品装箱前的缓速输送工位，尤其是在需要对瓶身做侧面喷码、瓶颈贴标的工位，板条上的定位结构能保证每个瓶体的间距误差控制在±1mm以内，不会因为链节累计间隙出现瓶位错位，给后续视觉定位、贴标执行机构减少校准工作量。在瓶装饮品生产的整线输送环节，常规滚子链往往难以直接承载大直径、易倾倒的圆柱类工件，这类板条滚子链的特殊附件，正是为解决散件直立输送的稳定性问题开发的配套结构。不同于标准滚子链仅靠链节铰接实现传动，这套附件在原有外链板的基础上延伸出一体化的承载板条，板条表面做了对应瓶底弧度的定位凹点，每五个链节对应一组承载位，刚好匹配常见750ml玻璃红酒瓶的底部直径，直立放置时瓶底不会在输送启停阶段出现滑移偏移。

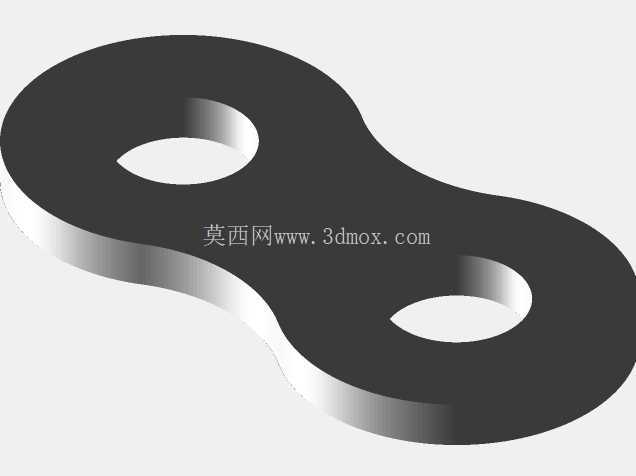

　　从安装边界来看，单组附件的板条宽度比常规外链板宽出62mm，安装时需要确认输送线两侧的护板间距预留足够余量，避免板条运行中与护板发生剐蹭；板条上表面到链节铰接中心的高度为28mm，选型时要对应调整输送线的支撑导轨高度，保证链节滚子在导轨上滚动时，板条下方不会与导轨面产生摩擦。设计阶段做结构验证时，要重点关注板条与外链板衔接位置的圆角过渡，这个位置是长期受载的应力集中点，如果圆角半径小于2mm，在满负载连续运行三个月以上就容易出现疲劳裂纹，所以建模时特意把衔接圆角做到了R3，并且在板条背面加了0.8mm高的加强筋，既不会增加太多整体重量，又能把单块板条的承载能力提升到可承受5kg的静载荷，完全覆盖常规玻璃瓶装饮品满载后的重量要求。

　　另外板条表面的定位凹点深度设计为1.2mm，这个深度既可以在输送倾角不超过15°的情况下防止瓶底滑移，又不会在换产不同直径瓶型时出现卡滞，只要瓶底直径在70mm-90mm区间内，都能直接放在板条上输送，不需要更换整套链条附件。在链节的铰接间隙控制上，附件链节的销轴与套筒配合间隙比标准传动链稍大0.02mm，主要是考虑到输送线经常会有冲洗水、玻璃碎屑落入铰接位置，稍大的间隙能避免杂质卡滞导致的链节僵死，减少日常运维的清理频次。

　　这套结构的建模过程中，特意把所有配合面的倒角、圆角都做了全参数化关联，如果需要适配不同的输送线宽度、不同的工件承载尺寸，只需要修改板条宽度、定位凹点间距这几个核心参数，就能快速衍生出适配不同产能、不同瓶型的系列化附件结构，不需要从零开始重新绘制链节的铰接部分，能大幅缩短同类输送配件的设计周期。很多工程师在做输送链选型时容易忽略附件与原有链轮的包角适配问题，这套附件的板条外边缘到链节中心的回转半径经过反复校核，在搭配常用的12齿、15齿输送链轮时，板条不会在链轮啮合位置与轮齿、链轮护罩发生干涉，哪怕是在输送线的上下坡转弯位置，相邻链节的板条之间预留了2mm的摆动间隙，转弯时不会出现板条互相顶撞的情况。
