汽车通风盘式制动组件三维设计作品

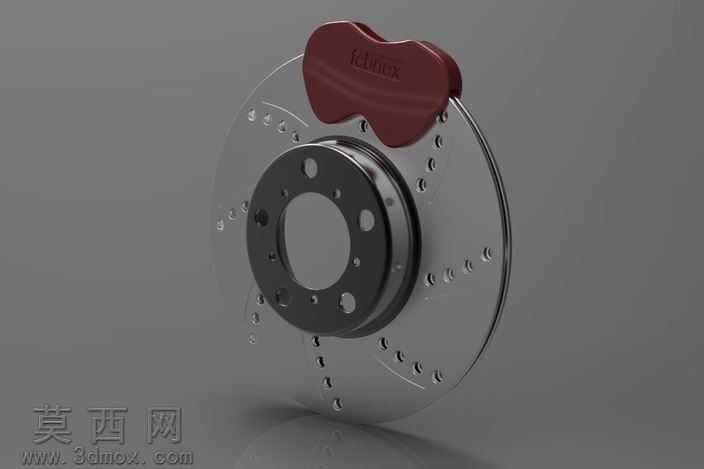

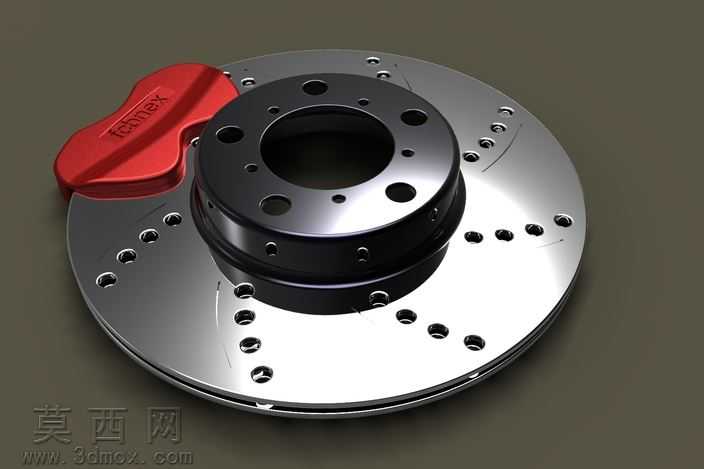

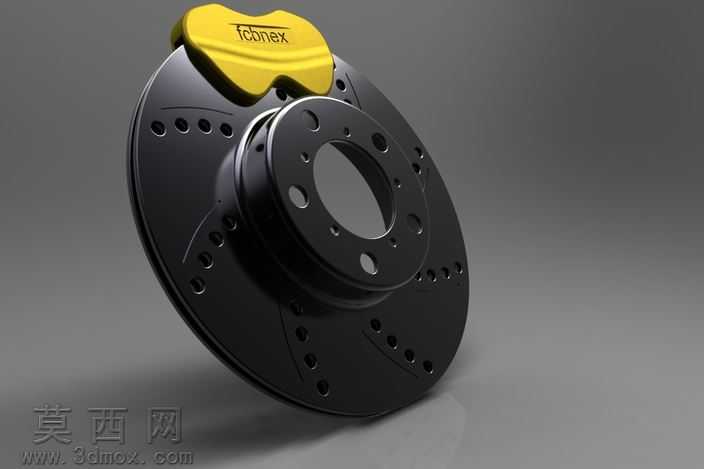

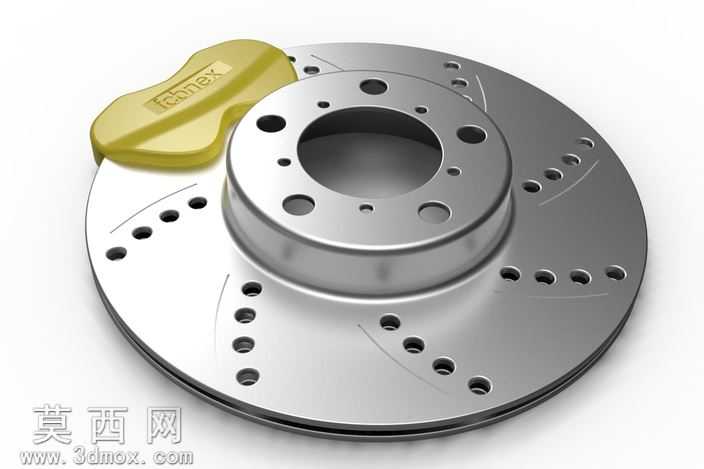

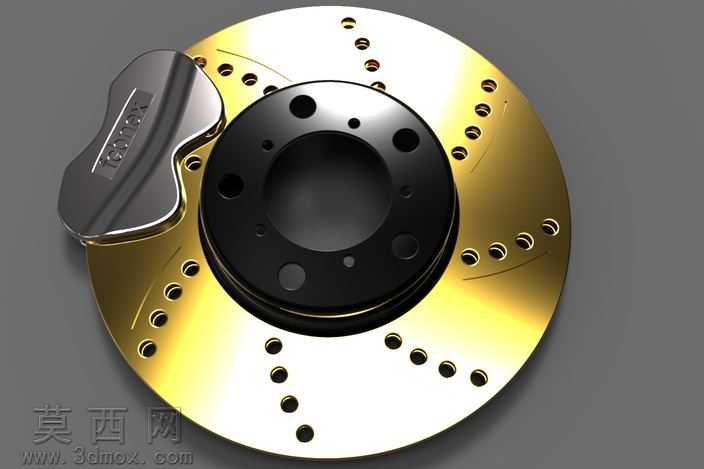

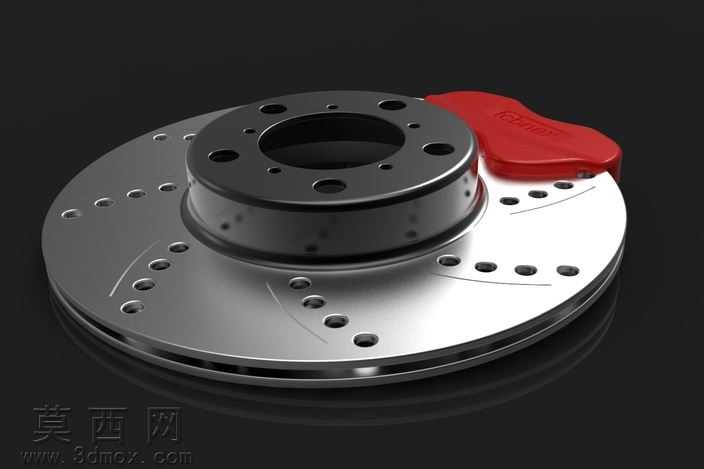

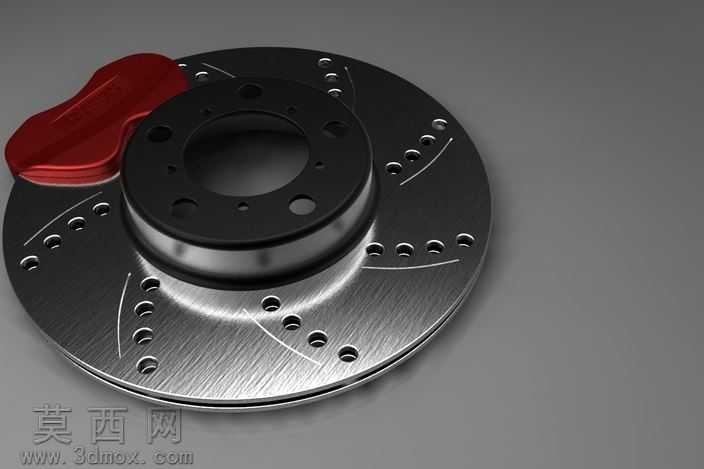

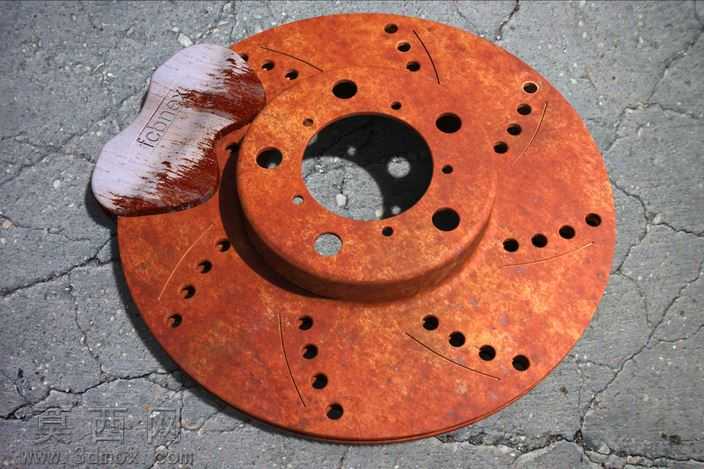

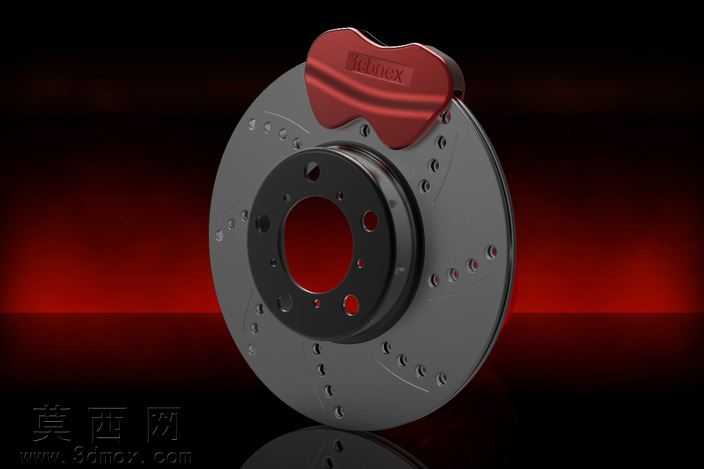

本作品为汽车盘式制动器的三维设计成果，建模阶段严格参照量产乘用车通风盘式制动器的真实尺寸比例搭建，首先完成制动盘基体的结构构建：针对通风盘的双层夹腔散热结构做了精细化建模，还原了盘体表面沿圆周均匀分布的散热钻孔、盘体中部的轮毂安装定位孔、螺栓过孔以及中心定位轴孔的细节，同时对制动盘摩擦工作面的微观纹理、安装法兰盘的台阶结构做了精准还原，确保各部位尺寸公差符合实际机械装配要求。其次完成制动卡钳的建模工作，还原了卡钳的弧形包覆结构、卡钳本体的加强筋造型、摩擦片的安装卡槽结构，以及卡钳表面的标识区域造型，确保卡钳与制动盘的配合间隙符合真实制动组件的装配逻辑。材质与渲染阶段，针对不同部件匹配了对应的物理材质：制动盘主体采用高碳铸铁材质，调整金属粗糙度参数还原铸铁件哑光深灰的金属质感，对摩擦工作面做了轻微的使用痕迹质感处理，散热钻孔边缘做了细微的倒角高光处理；制动卡钳采用高温红色烤漆材质，调整漆面的反光度与清漆层厚度参数，还原高性能刹车卡钳的亮面烤漆质感，卡钳表面的标识区域做了轻微的凹凸压印效果处理；场景搭建采用暗调红黑渐变背景，添加底部反光板模拟光滑台面的反射效果，布置多组柔光光源突出部件的金属质感与结构轮廓，通过光影对比凸显制动盘通风孔的深度层次与卡钳的曲面造型。设计思路上优先还原盘式制动器的核心功能结构，突出通风散热结构的设计特征，兼顾视觉展示效果与结构真实性，既清晰展现了盘式制动器的装配关系与各部件形态，也通过渲染处理提升了作品的视觉表现力，可用于汽车制动系统结构教学、零部件展示等场景使用。
