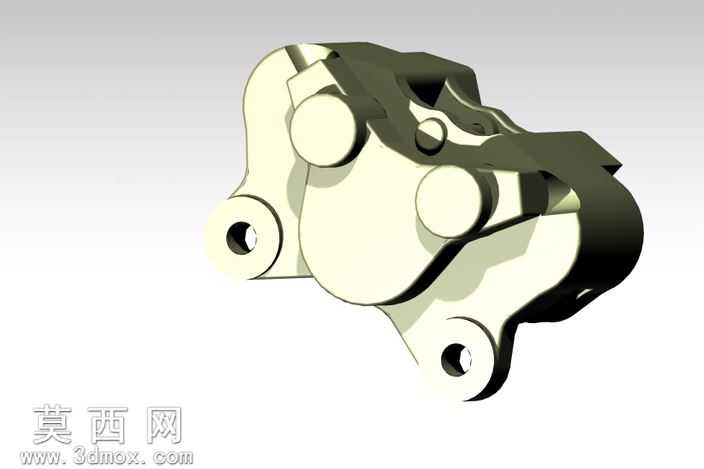

WilwoodPS-1刹车制动卡钳三维建模作品

本作品为Wilwood PS-1刹车卡钳的三维建模成果，建模阶段依托CATIA三维设计环境完成全参数化构建，全程遵循机械零部件正向设计逻辑，先梳理制动卡钳的功能需求与装配约束关系，从核心的制动钳体基体开始搭建基础特征，通过草图绘制、凸台拉伸、切除拉伸完成主体轮廓的粗建模，再针对卡钳上的安装定位孔、活塞容纳腔、摩擦片限位槽等功能结构做精细化特征处理，每一处孔位的同轴度、安装面的平面度、腔体的壁厚都参照实际制动卡钳的工程参数做约束匹配，保证模型的尺寸精度符合机械设计规范。建模过程中对卡钳的分体装配结构做了清晰的层级划分，将钳体、活塞安装位、连接耳座等不同功能模块的特征做分组管理，既保证单个零件特征的独立性，也还原了实际卡钳的装配逻辑，避免出现特征干涉、结构错位的问题。材质与渲染阶段，针对卡钳不同部位的实际材质做区分设置：钳体主体的金属结构部分赋予哑光金属材质，调整材质的粗糙度、金属度参数还原铸铝或钢制卡钳的真实质感，对活塞端面、安装孔内壁等机加工面设置更高的反光度，区分铸造面与机加工面的视觉差异，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现卡钳的结构轮廓与曲面转折，避免阴影过重遮挡关键结构细节。设计思路上，完全围绕PS-1制动卡钳的实际功能展开，卡钳外侧的三个带孔耳座是对应安装点位，建模时精准还原了孔位的相对位置与孔径尺寸，保证虚拟状态下可完成与刹车盘、安装支架的装配模拟；卡钳中部的圆形腔体为活塞安装位，建模时预留了合理的活塞活动空间，还原制动过程中活塞推动摩擦片夹紧刹车盘的运动空间逻辑；整体结构的圆角、倒角细节都参照实物做了还原，既符合机械加工的工艺要求，也避免尖锐棱角带来的应力集中问题，整个模型完整还原了该款制动卡钳的外观形态与内部结构特征，可用于制动系统结构演示、装配教学、相关改装设计的参考使用。
