四轴联动数控车床整机结构设计方案

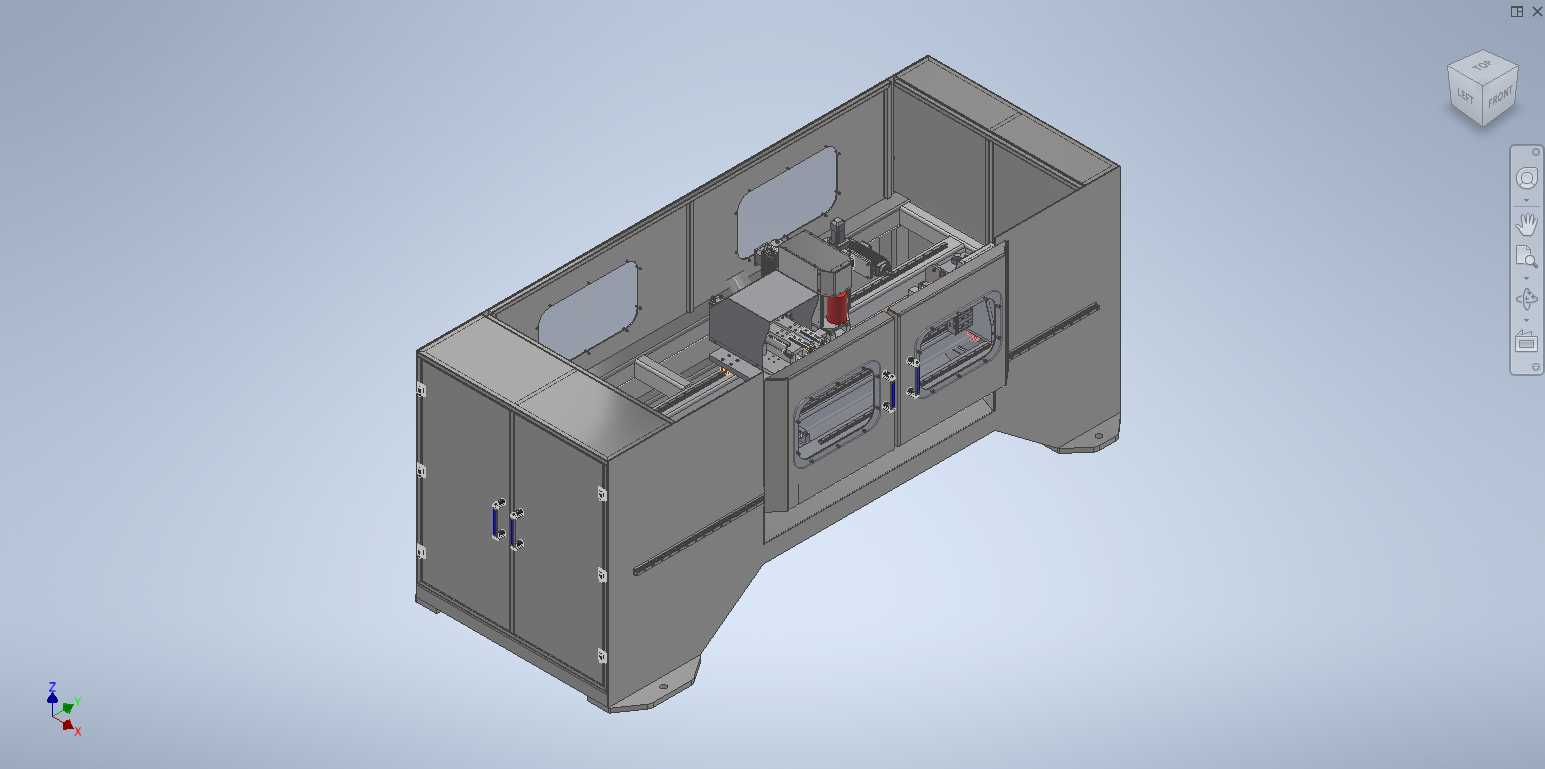

车间里普通双轴车床加工长轴类异形零件时，常出现二次装夹找正耗时长、同轴度公差超差的问题，这款四轴数控设备的结构设计刚好对准这类加工痛点做了针对性调整。床身底座采用下窄上宽的梯形承托结构，底部预留的安装脚位做了加厚凸台处理，能抵消主轴高速运转时的径向震颤，避免长棒料进给过程中出现振纹。外壳钣金的观察窗位置特意避开了切削液飞溅的直射角度，窗口边缘做了内嵌式密封胶条卡槽，不用额外打胶就能阻挡铁屑、切削液渗入电控舱，后期更换密封条也不用拆解整块护板。

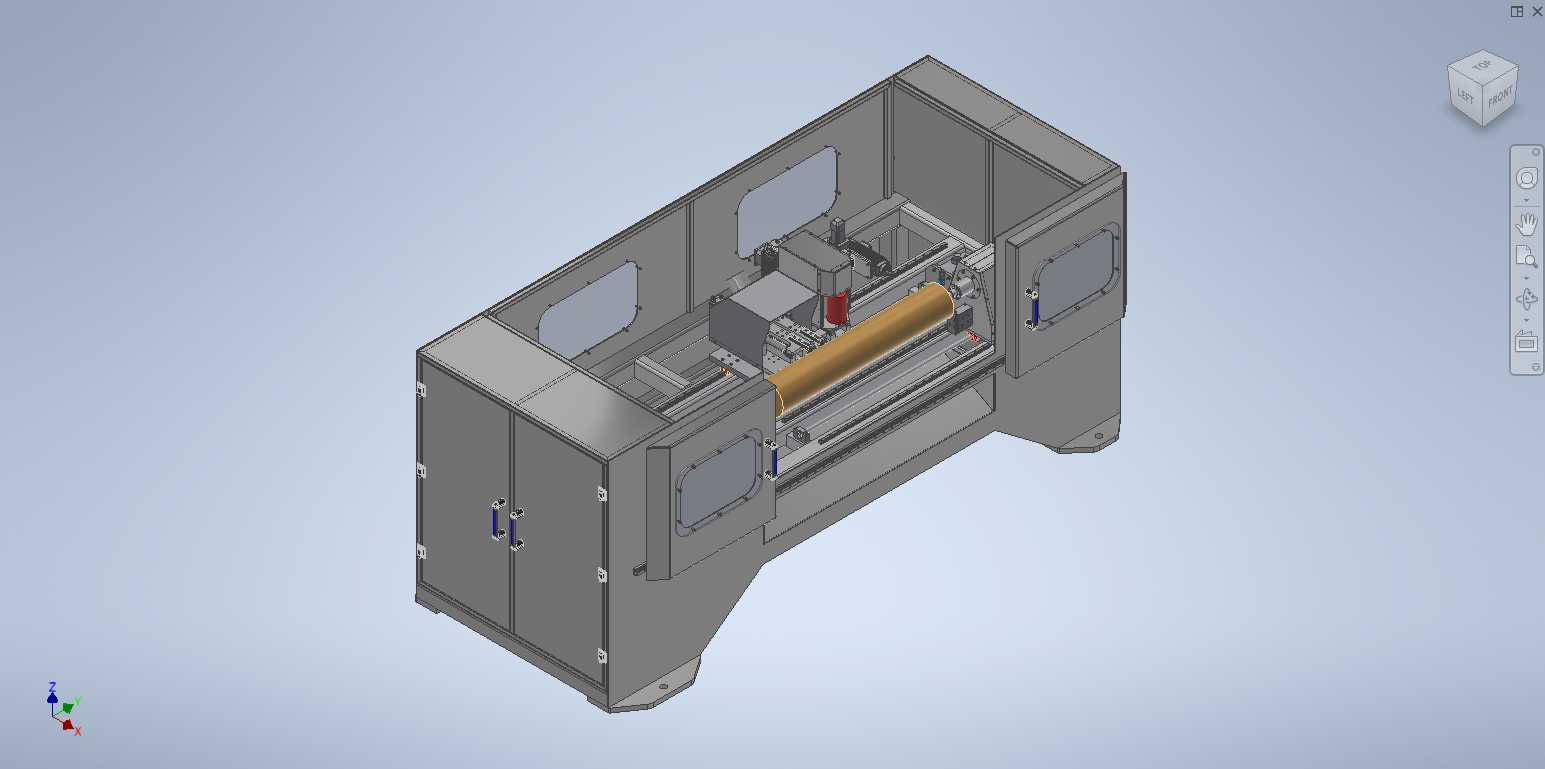

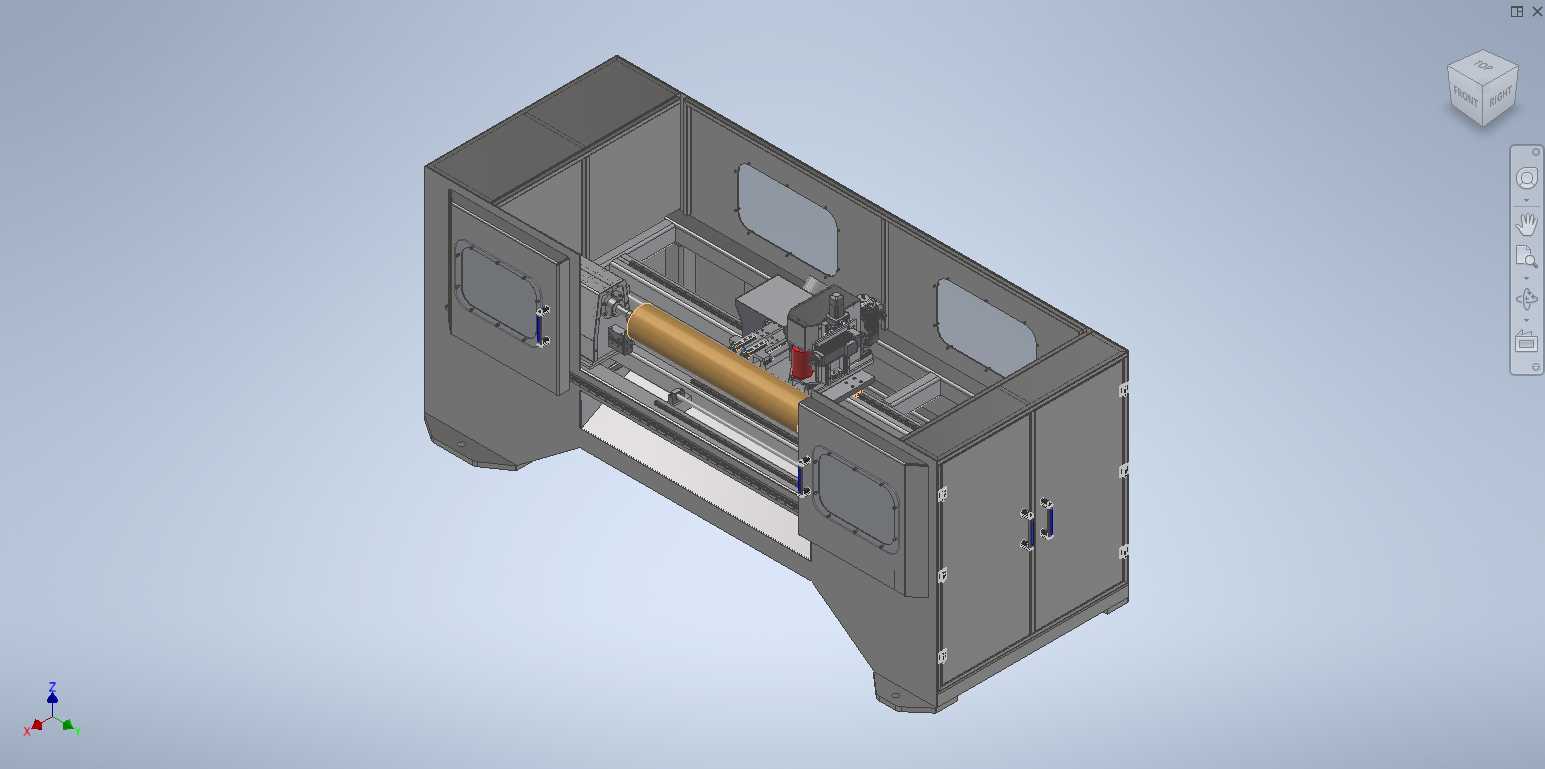

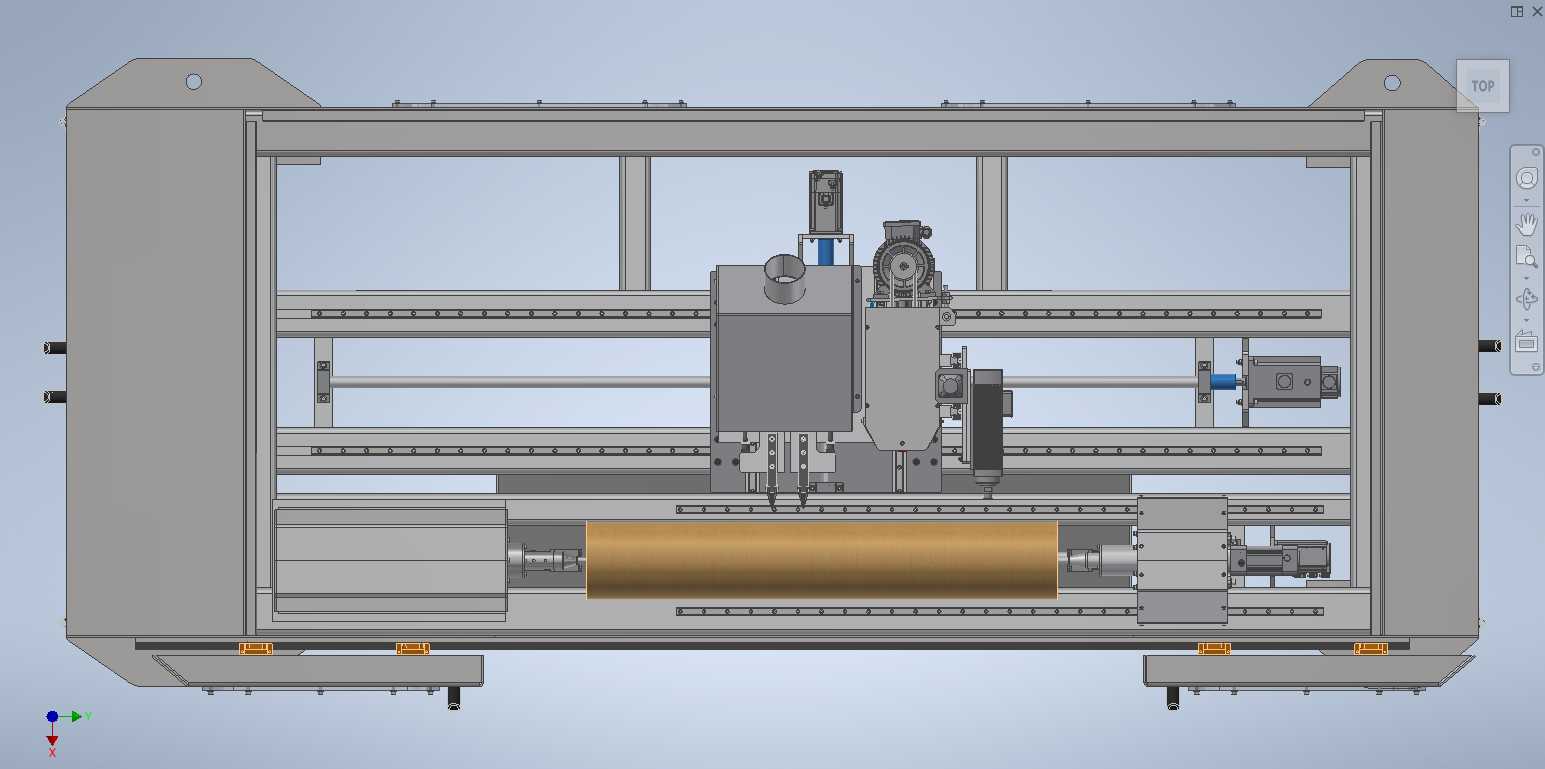

内部的X、Z轴进给导轨安装面做了0.02mm的刮研余量预留，装配时不用额外垫铜皮调整平行度，丝杠两端的支撑座采用分体式锁紧结构，后期维护更换轴承时不用拆解整个进给模组，能缩短一半以上的停机检修时间。主轴卡盘的后方加装了可调节的中心架支撑位，支撑爪的行程范围覆盖了从φ20mm到φ120mm的棒料直径，加工细长轴时不用额外加装跟刀架，减少了工装适配的准备时间。

电气柜的安装位和切削舱做了完全的物理隔断，中间预留的走线槽采用下弯式防水结构，哪怕切削舱内的防护出现少量渗漏，液体也会顺着槽体坡度流回集屑槽，不会顺着线缆流进驱动器接口。操作面板的安装支架做了多角度可旋转结构，操作人员站在机床正面、侧面上下料时都能调整到舒适的观察角度，不用侧身探身去按操作按键，降低长期操作的疲劳感。

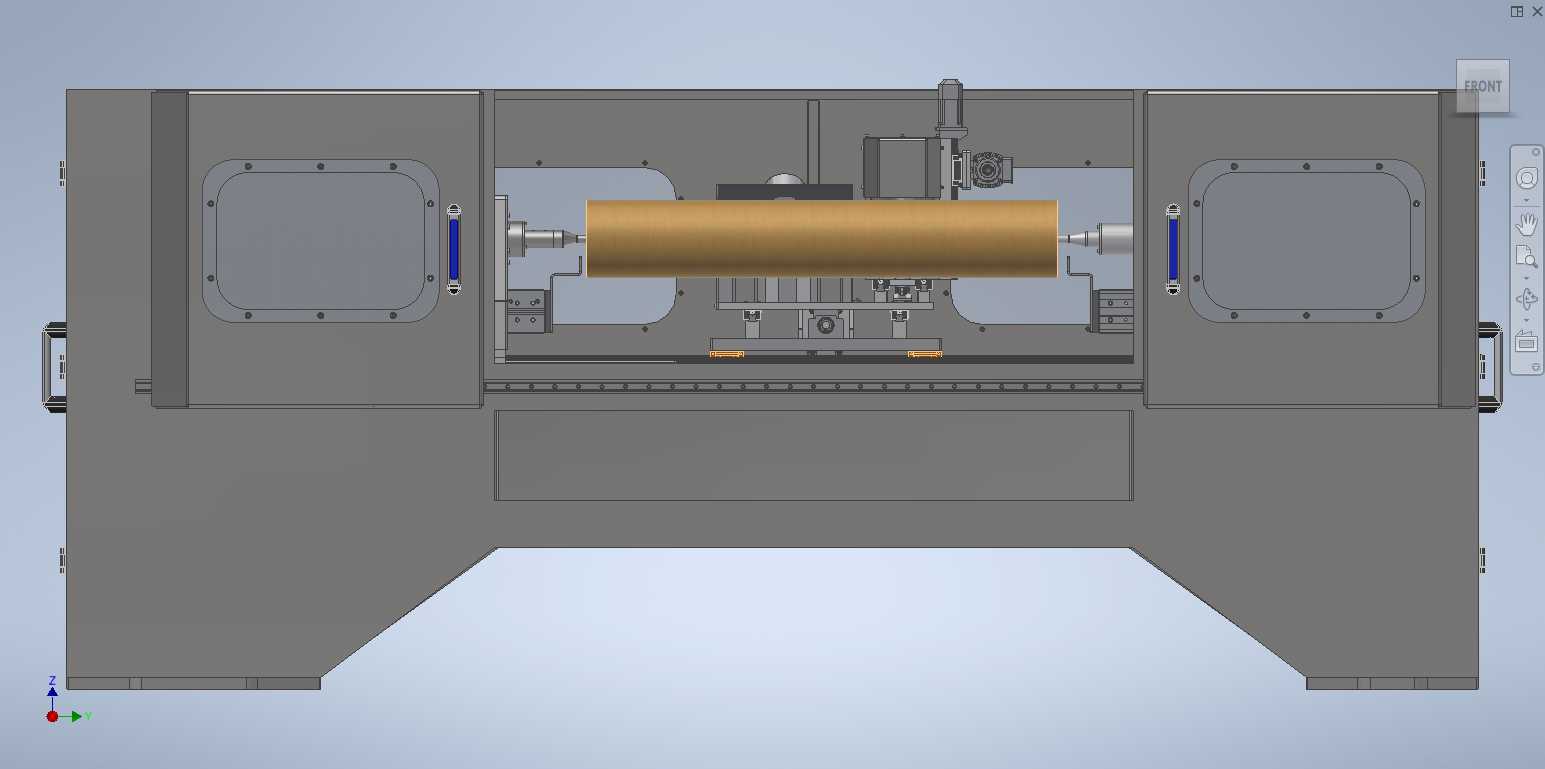

门板的合页采用暗藏式可调结构，装配时能微调门板和门框的贴合间隙，避免长期开关门出现的密封不严问题，门锁采用按压式回弹结构，手上沾有切削油时也能轻松开合，不用额外擦拭手柄。床身内部的集屑槽做了倾斜坡度设计，铁屑和切削液会顺着坡度自动流到排屑口，不用人工定期清理槽内堆积的碎屑，减少日常维护的工作量。
