高刚性精密机用平口钳结构设计

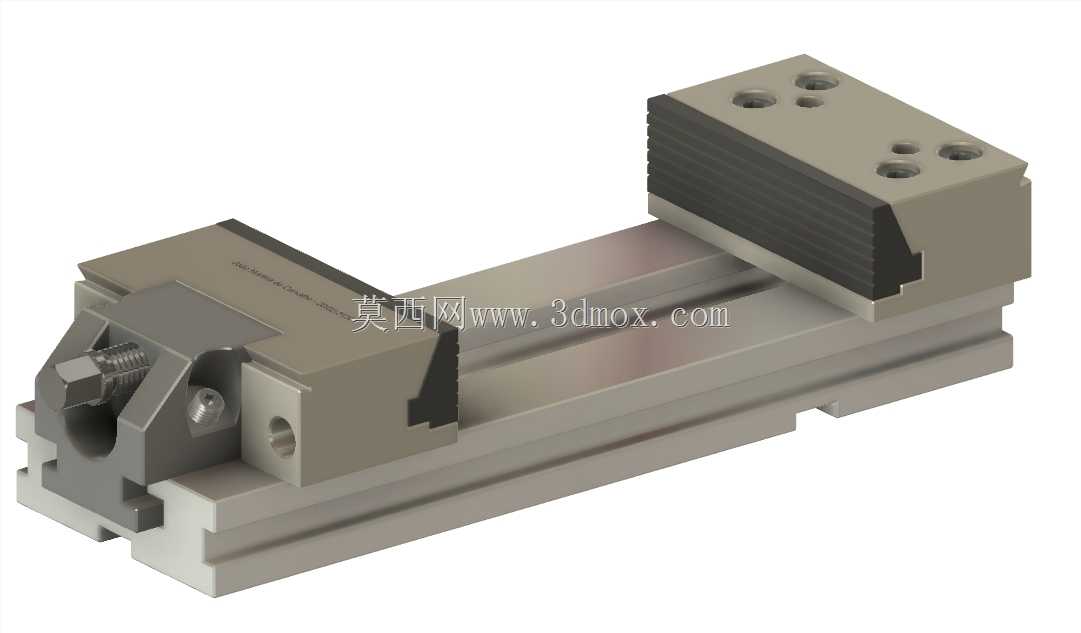

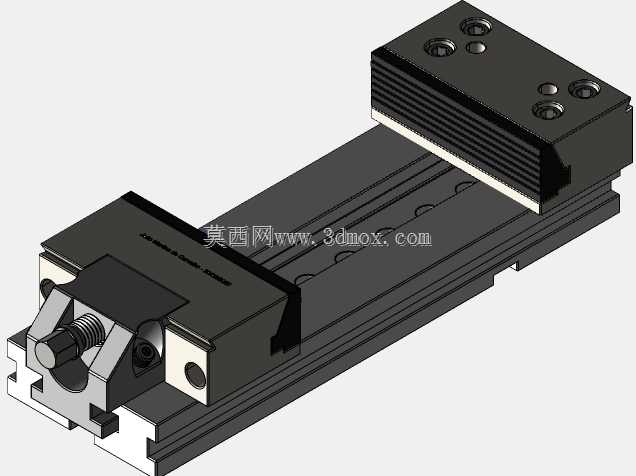

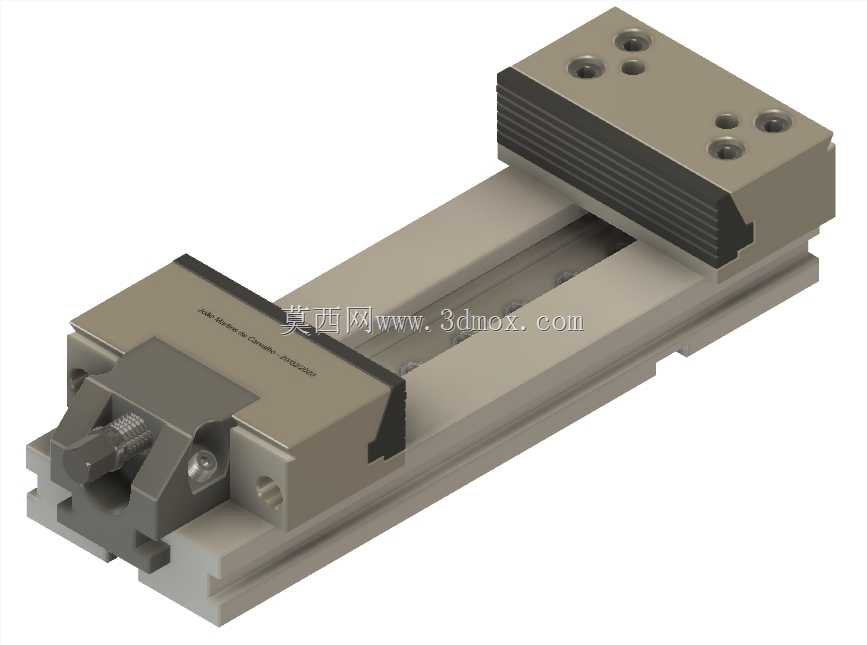

车间里普通虎钳夹持长工件时，钳口抬升、底座变形导致的加工面垂直度超差，是铣削工序里反复出现的痛点。这款精密虎钳的结构设计，从根源上规避了这类问题。钳身采用一体化长导轨布局，活动钳体的配合面做了加宽处理，滑动行程全程都有足够的支撑面，不会出现普通短导轨虎钳伸出行程过长时的翘头问题。固定钳身和底座的连接没有采用拼接螺栓结构，而是整料铣削成型，消除了拼接面的装配间隙，在大夹紧力下不会出现结合面错位。钳口的安装槽做了锯齿形定位结构，更换软钳口或者硬钳口时，不需要反复打表找正，定位精度能保持在0.01mm以内，减少了工装调整的辅助时间。夹紧丝杆的螺母做了消隙设计，预紧弹簧始终抵消丝杆和螺母之间的传动间隙，夹紧时不会出现空行程，反向转动丝杆松开钳口时也没有卡顿，活动钳体的移动顺滑无阻滞。钳身底部的定位键槽做了加宽处理，和机床工作台的T型槽配合时，侧向间隙控制在极小范围，重切削时不会出现虎钳整体移位的情况。钳口的夹持面做了细密的交叉齿纹，齿尖做了微小的钝化处理，既能保证足够的夹持摩擦力，又不会在工件表面留下过深的压痕，精加工工序也能直接使用。活动钳体的侧面做了防尘刮屑板，铣削产生的切屑和切削液不会进入导轨配合面，长期使用也不会出现滑动面拉伤的问题，日常维护只需要定期清理表面切屑即可，不需要频繁拆解保养。丝杆的端部做了密封处理，润滑脂不会因为切削液冲刷流失，传动部件的使用寿命比普通虎钳提升数倍。针对不同厚度的工件，钳口的夹持高度做了优化，夹持较薄的工件时，夹持点靠近工件底部，不会出现工件翘起的问题，夹持较高的工件时，钳口的上半部分也能提供足够的支撑力，避免切削时工件产生振颤。
